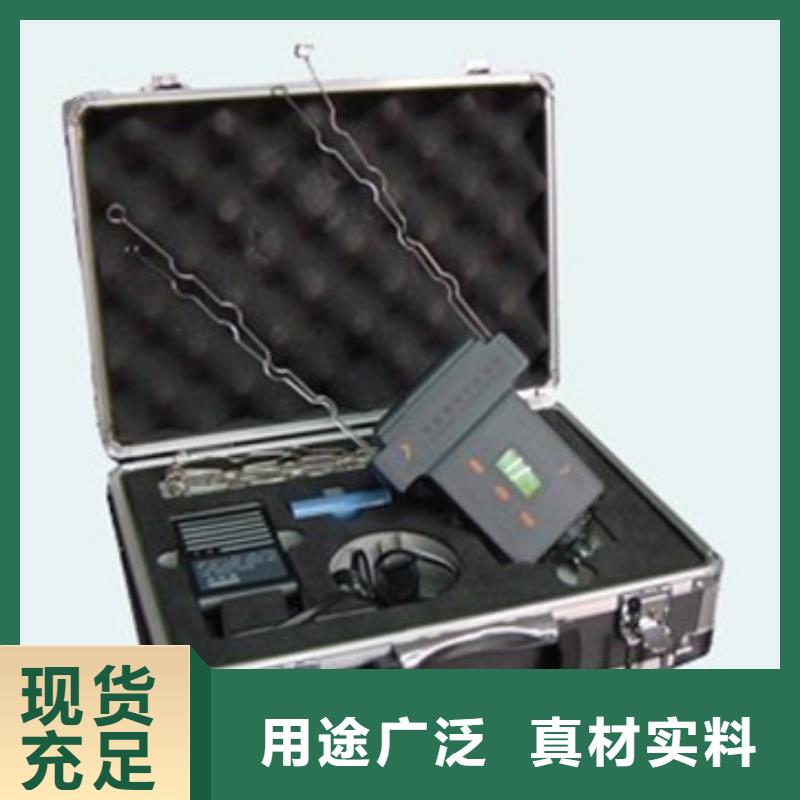

保定手持式超聲波局部放電檢測儀 友情提示感謝您選用我司產品，本說明書介紹了局部放電檢測儀的檢測原理、使用方法和干擾排除，在初次使用時，請詳細閱讀，有助于您熟練地使用，確保檢測精度。2、產品介紹2.1概述局部放電是指絕緣結構中由于電場分布不均勻、局部場強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象局部放電是絕緣老化的重要征兆和表現形式因此對局部放電的有效檢測對電力設備的經濟運行具有重要意義。局部放電的檢測是以局部放電所產生的各種現象為依據通過能表征放電的物理量來分析局部放電的狀態及特性。國內外學者進行廣泛、深入研究局部放電的過程中產生的電脈沖、電磁輻射、超聲波、光和分解產物后，提出了局部放電法（主要有暫態地電波法、脈沖電流法、超聲波法和超高頻法）、電化學法和光學法等檢測方法。傳統的局部放電檢測儀其測量信號的響應頻率一般不超過1 MHz易受外界干擾的影響穩定性差，影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步，為超高頻檢測技術創造了條件，使其具有檢測頻率高、抗干擾性強和靈敏度高，得到高度重視。局部放電檢測儀，配置有五種傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。

保定無局放試驗變壓器發貨及時

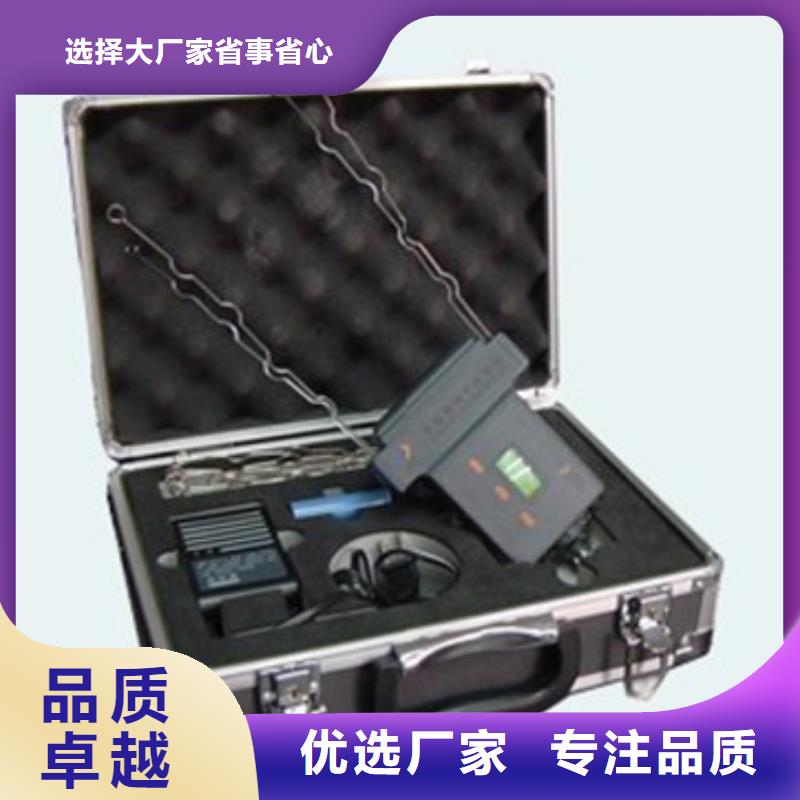

保定手持式超聲波局部放電檢測儀產品特點?采集板卡：自主研發的高速采樣板卡?軟件系統：采用嵌入式系統?FPGA控制：控制啟動、停止采樣，數據同步與高速數據存取，時間間隔20ms?LCD顯示：使用高清5寸真彩顯示屏?專家系統根據檢測數據，判斷放電能量和部位?局放顯示：在檢測界面顯示局部放電的幅值、每個工頻周期的脈沖個數?超限報警：使用紅、黃、藍三色指示提示局部放電的嚴重程度?平均無故障時間：大于500000 小時?性能：符合 GB/T 19862-2005 開關柜監測設備通用要求?電磁兼容：靜電放電抗擾度滿足GB/T17626.2-20064級阻尼振蕩波抗干擾度滿足GB/T17626.10-1998 3級工頻磁場抗擾度滿足GB/T17626.8-2006 3級脈沖磁場抗擾度滿足GB/T17626.9-1998 3級?電源：采用12.6V電鋰電池供電，功耗＜ 10W，可持續工作6小時以上，實時電量顯示?環境條件：存儲溫度：-40℃～＋85℃，工作溫度：-20℃～＋60℃，相對濕度：5％～95％在35℃下無凝露?重量輕、易攜帶，很適合現場使用主機重量＜0.8kg2.3性能指標2.3.1 HFCT法：?將接地線串過傳感器，適用于變壓器、配電電纜的局放檢測，技術參數：檢測頻率：0.5～20MHz；靈敏度：6mV/1mA；動態范圍：60dB。

保定手持式超聲波局部放電檢測儀觸發模式：包含無觸發、自動、重復和單次四種選擇。觸發源：觸發源為高速采樣啟動的條件，當達到設定條件時設備內部高速AD轉換開始工作，否則處于等待狀態。有通道A、通道B、外部觸發，三種觸發源；觸發方式：上升沿觸發和下降沿觸發；觸發電平：觸發電平為量程的（％）百分比與放電閾值有關（外部觸發無效）；遲滯觸發：遲滯觸發為量程的（％）百分比，可以增加采集的穩定性（外部觸發無效）；預觸發：預觸發單位為（°）度（外部觸發無效）；觸發光標：指明觸發位置圖6.11單位：單位有（mV）、（dBmV）和（pC）；標準脈沖：校準脈沖的pC值；顯示方式：橢圓、正弦、直線和三維，其中三維三維圖（包含PRPD圖譜和PRPS圖譜）；采樣率：ADC采集數據的速度；時基：窗口的時間；圖6.13濾波：濾波開關；濾波方法：濾波方法為常用的FIR濾波器；階數：濾波器的階數；低截止：低截止頻率；高截止：高截止頻率；圖6.14特殊功能：有測量、定位和長時采集三種功能；6.6 干擾處理打開設置面板，打開濾波（如圖6.15所示），可設置濾波方法、濾波類型、階數、低截止頻率、高截止頻率；可按照當前設備情況進行設置。圖6.156.7保存數據主要用于實驗試驗報告的生成，將保存的數據自動填入實驗報告中，如果不需要生成實驗報告，可以不操作“保存數據”按鈕。存數操作：單擊 “保存數據”按鈕（如圖6.16所示），此操作的效果是將當前通道的當前時間、當前的視在放電量、波形的圖像等保存。(兩個通道的數據保存效果一樣，和《文件》-＞《保存數據》命令一樣)

<保定>天正華意電氣設備有限公司

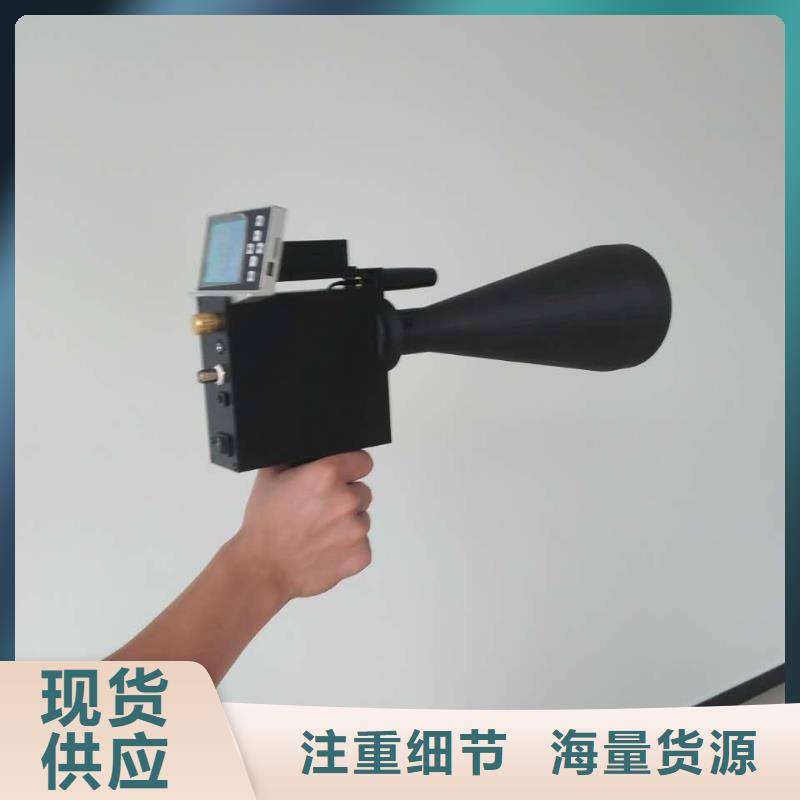

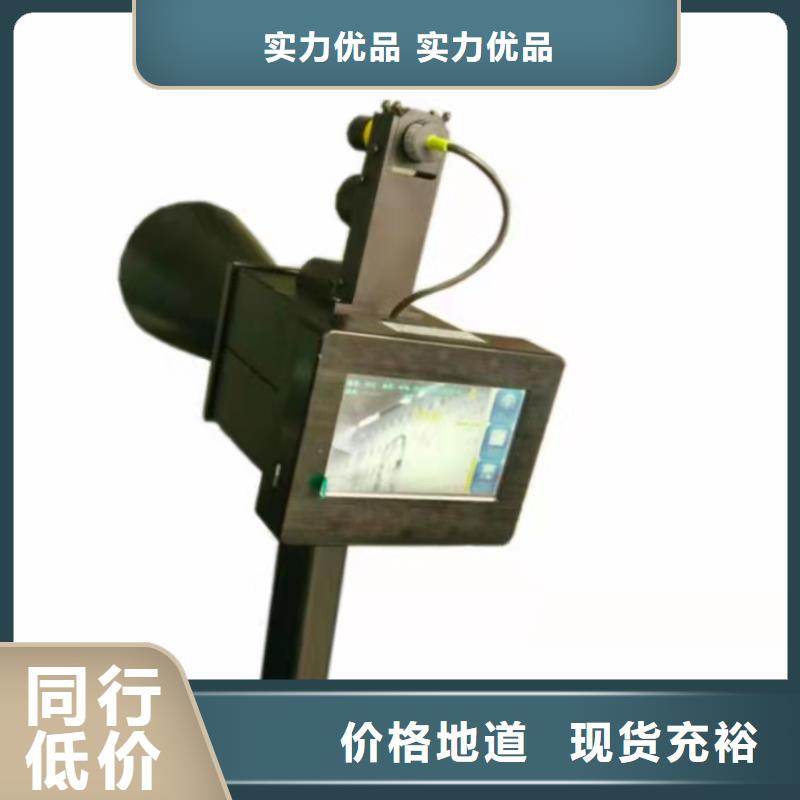

保定手持式超聲波局部放電檢測儀近幾年隨著國民經濟的發展，停電越來越難隨著狀態檢修的推廣帶電測試越來越重要已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，紅外攝像儀、紫外攝像儀更易優先發現局放故障，因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了手持式超聲波局部放電巡線儀裝置，填補了國內空白，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。二、功能及特點1、功能（1）本產品新增溫濕度顯示、GPS定位功能。（2）本產品有車載巡線功能，巡線速度為30邁左右 。（3）對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；（4）對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；（5）對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；（6）發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；（7）在電力系統的交接及性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；（8）大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡線儀進行掃描。可很快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；（9）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；（10）高壓密封氣體液體的泄漏檢測；

保定無局放試驗變壓器發貨及時

保定手持式超聲波局部放電檢測儀主機的開關1）開機：按下開機按鈕接通主機電源，等待30秒時間主機將會啟動，此時開機按鈕為黃色燈。2）關機：關閉主機時，長按開機鍵，當主機屏幕變為黑色時，主機為關閉狀態，開機按鈕按鍵等為關閉狀態。3）待機：當主機處于啟動狀態時，若長時間無操作，主機將自動處于待機狀態，此時開機按鈕將為紅色燈。當主機處于待機狀態時，點擊任意按鍵即可打開主機。3.4 顯示區1.手持式局放測試儀主機設置狀態信息T 手持式局放測試儀主機已檢測到一個觸發，正在采集觸發后信息。 手持式局放測試儀主機處于自動方式并正采集無觸發下的波形。 手持式局放測試儀主機以掃描方式連續地采集并顯示波形數據。 ● 手持式局放測試儀主機已停止采集波形數據。 S 手持式局放測試儀主機已完成單次序列的采集。2.手持式局放測試儀主機工具圖標：變亮表示鍵盤鎖定，上位機通過USB控制手持式局放測試儀主機鍵盤鎖定。：變亮表示U盤已經連接，灰色則沒有。：USB從口連接到計算機時變亮，否則灰色。3.5 菜單欄點擊“MENU”菜單鍵后再顯示界面底部會出現以下菜單欄根據檢測時不同的更改需求點擊菜單欄所對應的不同的F1-F5按鍵進行選擇不同的設置選項進行更改即可。3.6 菜單欄介紹及操作 1、通道選擇：點擊“CH1”、“CH2”按鍵可選擇當前通道。點擊CH1即為選擇1通道，再點擊 “菜單”鍵時，即為設置或更改當前通道1的參數。點擊CH2即為選擇2通道，再點擊 “菜單”鍵時，即為設置或更改當前通道2的參數。當前選擇為1通道或2通道則觀察下圖紅框位置即可，顯示CH1則為通道1，顯示CH2則為通道2。

<保定>天正華意電氣設備有限公司

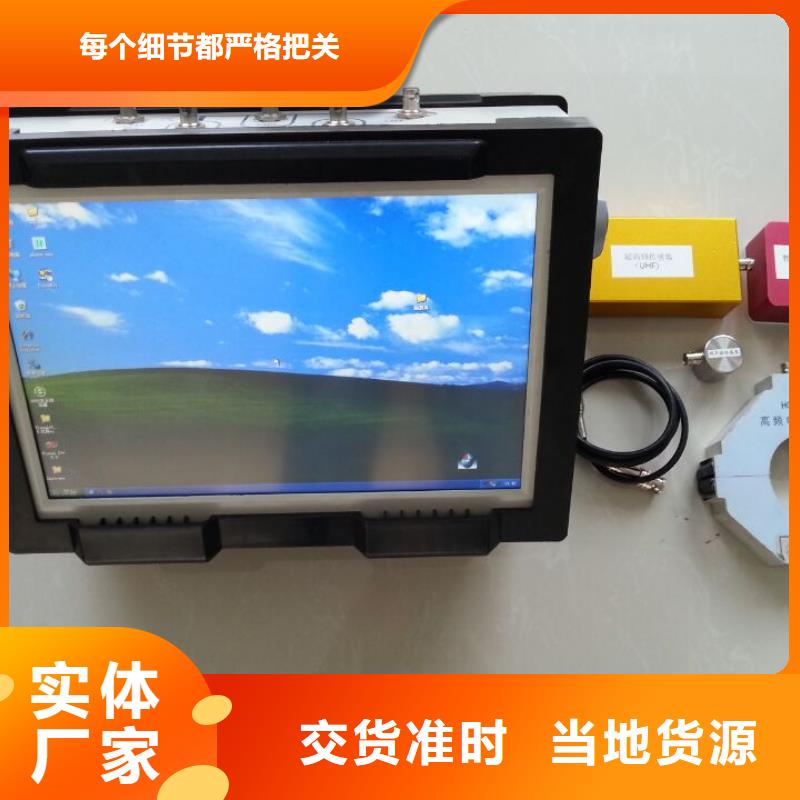

保定手持式超聲波局部放電檢測儀裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。三、技術指標3.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、GIS、開關柜、電纜等高壓電氣設備的局放帶電巡檢。3.2 產品技術規范和標準1）IEC60270 《局部放電測量》2）GB/T7354 《局部放電測量》3.3 使用環境1）環境溫度： －10℃～50℃2）相對濕度：≤95％。3）海拔高度：≤1000m3.4 主機技術參數測量通道：2個獨立測量通道，每個通道支持光、電雙輸入模式采樣精度：12Bit采樣速率：每通道60MHz檢測靈敏度：1pC測量范圍：1pC～100nC本量程非線性誤差： ≤±5％可測試品的電容量范圍： 6pF～250μF抗電壓沖擊能力：2500V，信號端口端，電源端，對地（正、負）充電電源： AC220V±10％；頻率50Hz；功率＜50W內置可充電電池：連續工作4小時以上3.5 傳感器技術參數 3.5.1 超高頻傳感器 檢測頻帶 300MHz～1.5GHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 1dB增益 ＞65dbm3.5.2 接觸式超聲傳感器 檢測頻帶 20kHz～120kHz信號傳輸方式 50Ω同軸電纜有效靈敏度 10pC3.5.3 高頻電流互感器檢測頻帶 10kHz～30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC3.5.4 TEV傳感器 測量信號 超聲信號、電信號超聲測量頻帶 20kHz～120kHz（中心頻率為40kHz）TEV測量頻帶 10MHz-100MHz 四、主機操作說明4.1 主機面板介紹CHARGE：主機的電源供給，將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。EXT-SYS：用于外同步接線。ON：打開開關主機開始運行（需要長按時間至少在6s以上）。CH1：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2：將傳感器檢測到的信號高壓設備放電信號輸入主機。紅色船型開關：主機接有源傳感器時的供電開關。

<保定>天正華意電氣設備有限公司 保定無局放試驗變壓器發貨及時

保定手持式超聲波局部放電檢測儀 傳感器的使用?特高頻傳感器 特高頻傳感器可以感應特高頻無線電信號，使用時通過綁帶(或人工)將特高頻傳感器固定在盆式絕緣子上。 圖5-19特高頻傳感器UHF-IV的使用?超聲傳感器 傳感器—使用時在超聲傳感器上涂抹耦合劑，將傳感器放到傳感器支架內，并用繃帶固定在GIS上的被測位置。圖5-20超聲傳感器的使用5.12儀器充電次使用前，應為該裝置充電。完全充電所需時間大約4小時；但是，如果該裝置已經部分充電，則應減少充電時間。一旦電池充滿，指示燈變為綠色。充電狀態由靠近充電器插孔旁邊的LED指示。 ?如果LED熄滅，該裝置未充電，如果接入電源適配器后充電指示燈不亮，表示充電線路有故障，請檢查電源適配器是否通電。 ?如果LED紅色，則表示電池正在充電。?如果LED綠色，則表示電池已充滿。?充電器插入時，不得用儀器進行測量。注：對本儀器內置電池進行充電時，充電時必須使用本儀器配帶的專用電源適配器充電，不得使用其它電源，否則可能造成電池或儀器損壞！
