保定直流系統絕緣校驗儀本功能測試時，面板上不需要連接任何線路，交流直接投到母線和地。3.由于進行交流接地測試時可能對被測設備造成嚴重損壞，請謹慎使用！5．3．3 平衡電橋檢測在離線測試項目功能選擇菜單下選擇平衡電橋檢測后，即進入平衡電橋檢測提示界面，如下圖示：平衡電橋的檢測可以為運行維護人員提供系統平衡橋的準確信息，在測試過程中，確定被測設備不會向系統注入信號，進入該頁面前，請提前關閉被測設備，防止誤報。測試方法1. 關閉被測設備，等待界面提示；2.當界面提示“請開啟待測設備…”，開啟被測設備；3. 系統開始自動檢測，整個測試時間大概在1分鐘。測試完成之后，該檢測過程將會計算出被測系統正對地阻抗，負對地阻抗以及系統平衡橋大小。檢測完成之后，按返回鍵可以返回上一級提示界面。本測試項目要求被測設備首先投入檢測橋（即不平衡橋），后投入平衡橋。5．3．4 電橋測試在離線測試項目功能選擇菜單下選擇電橋測試后，即進入電橋測試提示界面，如下圖示：電橋測試主要是為了防止直流系統一點接地引起保護誤動，根據測量的正負母線對地電壓比值能夠判斷電橋是否。按下開始測試按鍵進入電橋測試界面，如下圖示：在該界面下，顯示正對地電壓，負對地電壓以及正負對地電壓比值，通過正負對地電壓比值是否大于1.222倍，判斷其電橋是否附合要求。

保定直流系統絕緣校驗儀注意事項(1) 由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。(2) 每次連接本裝置時，需注意查看電壓采樣線的正負極接線防止損壞本裝置。 (3) 本裝置為DC48－300V直流供電，使用時確保電源為直流。(4) 請勿在易燃易爆及溫度超過60℃的環境下使用。七、售后服務（1） 本產品自購買之日起一年內，如因產品本身質量原因造成的故障，可憑保 修卡及購貨發票復印件寄回本公司免費維修。（2） 在保修期內如因操作不當，造成產品損壞，本公司負責維修，但需收取材料費，不收取維修費；若損壞較為嚴重，造成無法修復者，本公司將原產品退回。（3） 在保修期內，未經本公司同意，用戶不得擅自打開機器，否則公司將不再承諾免費保修。（4） 本公司對售出產品實行終身維護。附：快速操作指南1.在主界面下長按“確認”鍵可開啟或關閉蜂鳴器，在主界面下長按“返回”鍵可進入時間設置畫面；2.參數設置時選定被設參數后，短按“前頁”或“后頁”是加1或減1，長按“前頁”或“后頁”是加10或減10；3.在時間設置畫面下，只有在選定到“秒”設置時按“確認”鍵才能更新時間，裝置斷電后需重新設置時間；4.交流竄電電壓高于設定值時會保存記錄，在歷史記錄畫面可以查看，交流竄電電壓高于設定值時如果變化超過2V也會保存記錄。

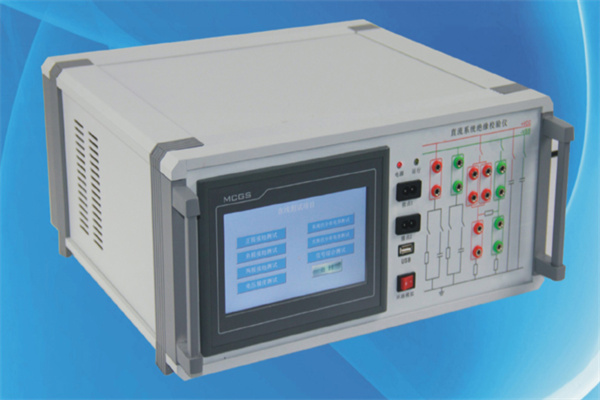

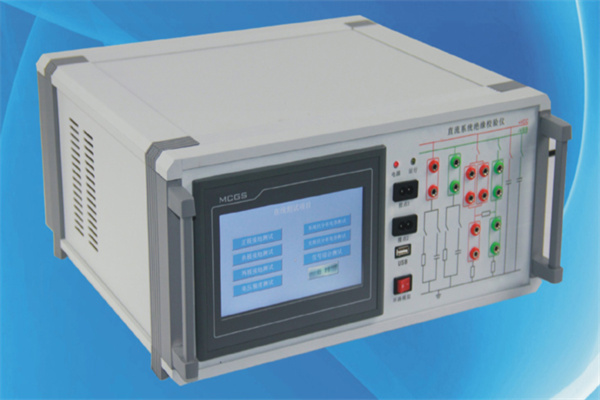

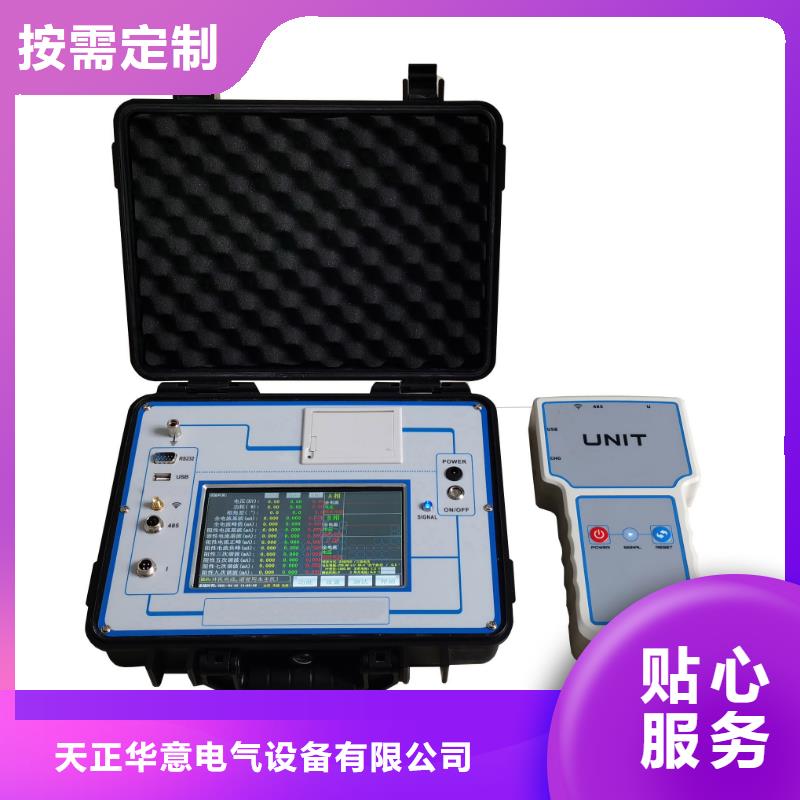

保定直流系統絕緣校驗儀為滿足用戶這一新的需求，我公司開發了直流絕緣裝置校驗儀，用戶在不停電情況下，隨時隨地校驗直流接地巡檢裝置，對便攜式直流接地查找裝置性能亦可檢驗。該裝置可廣泛應用于供電局、發電廠、技術監督部門、生產廠家及科研教學等。二、原理介紹校驗儀內部提供可調直流電源模塊，即可以模擬直流系統，將被測裝置脫離原系統進行校驗，也可以在原系統上對被測絕緣檢測設備進行校驗。校驗儀由可調電源模塊，接地電阻陣列，接地電容陣列，交流電源模塊，精密測量模塊以及控制系統和人機界面組成。在離線模式下，可將被測裝置退出原監測系統，接入校驗儀提供的模擬直流系統中，在該模擬直流系統中，通過控制系統對接地電阻陣列，接地電容陣列及交流接地模塊等的不同組合的控制，可完成對被測絕緣檢測設備各項功能的校驗工作。在在線模式下，可將校驗儀接入與被測裝置工作的同一系統中，此時，校驗儀內部的可調直流電源模塊處于斷路狀態，所有校驗功能項將在原直流系統中進行。

保定直流系統絕緣校驗儀電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障。無論是正極接地或者負極接地，都可能造成保護誤動或者保護拒動，危害電力系統正常運行。《中華人民共和國電力行業標準DL /T856－2004》 規定了不同直流系統接地故障的整定值，當直流系統接地阻抗低于該阻值時，表示系統已經處于故障運行狀態，需及時處理。而直流系統中的交流竄電故障則為直流系統中為嚴重的接地情況，當直流系統中發生交流竄電故障后，極有可能造成保護的誤動作，危害具大。根據直流系統反措規定，當直流系統發生交流竄電故障后，直流絕緣監測裝置需及時發出告警信號，并記錄故障發生的時間。而現有的直流系統絕緣監測裝置均未對交流竄電故障提供有效的解決方法，導致直流系統發生交流竄電故障后維護人員不能及時處理，危害直流系統的。為此，我公司開發出了直流系統交流竄電測記告警裝置，該模塊可以在不改變原直流系統絕緣監測裝置的情況下新增直流系統中交流竄電故障的特征分析、直流系統中交直流有效值分量的提取顯示、以及實現交流竄入直流的測記告警功能。一旦發生交流竄電事故立刻告知維護人員交流竄電電壓大小即發生竄電的回路，為直流系統交流竄電故障提供了快速有效的解決方案。

保定直流系統絕緣校驗儀功能特點3．1主要功能介紹1．可在線或離線對絕緣監測裝置或便攜式接地查找儀進行校驗；2．裝置具有正極接地測試功能，可對被測裝置進行正極接地測試精度及正極接地報警精度進行測試；3．裝置具有負極接地測試功能，可對被測裝置進行負極接地測試精度及負極接地報警精度進行測試；4．裝置具有兩極接地測試功能，可對被測裝置進行兩極接地功能檢測，兩極接地阻抗提供五組預設值，用戶可自行設置組合；5．裝置具有電壓精度測試功能，裝置內部設有可調直流電壓系統，用戶可設定多個電壓測試點，對被測裝置電壓測量精度進行測試；6．裝置具有電壓越限告警測試功能，用戶通過設置改變裝置內部可調直流電壓系統輸出電壓，可對被測裝置電壓越限告警功能進行檢測；（該項功能在離線模式下測試）7．裝置具有交流接地測試功能，可對被測裝置交流接地檢測功能進行校驗；（該項功能在離線模式下測試）8．裝置具有平衡電橋檢測功能，通過該項功能，用戶可對被測裝置或直流系統的正對地絕緣電阻，負對地絕緣電阻，平衡電橋大小進行檢測；

保定直流系統絕緣校驗儀裝置組成直流系統交流竄電測記告警裝置由以下幾部分組成：直流分壓采樣模塊、交流分壓采樣模塊、數據存儲模塊、顯示設置模塊、告警輸出模塊、通信模塊及32位處理器。其組成結構框圖如下：直流分壓采樣模塊：將直流系統中的正極對地電壓及負極對地電壓由模擬信號轉化為數字信號后上傳至處理器；交流分壓采樣模塊：將直流系統中的交流電壓分量提取出來，分壓后將交流電壓由模擬信號轉化為數字信號后上傳至處理器；32位處理器：對模塊的所有工作進行協調處理；存儲模塊：對參數設置及告警歷史數據進行存儲；告警模塊：以聲光方式及無源輸出觸點方式提供告警輸出；通信模塊：將監測實時數據及告警歷史數據通過RS485接口或RS232接口上傳到上位機系統；顯示設置模塊：對監測直流電壓、交流電壓、告警歷史記錄值進行顯示，對告警門限值進行設定。三、功能特點3.1、主要功能介紹交直流電壓實時監測功能，裝置可實時監控系統母線對地電壓，包括系統電壓，正對地電壓，負對地電壓及交流竄電電壓并實時顯示；參數設置功能，裝置可通過按鍵設置各種告警門限值，包括系統電壓高越限值、系統電壓低越限值、交流竄電電壓告警門限值、通信地址、通信規約；告警歷史數據存儲及查看功能，當直流系統中交流竄入電壓高于交流竄電告警門限值時，該告警電壓及告警時間將被保存，并可隨時查看；交流電壓波形顯示功能，裝置以波形顯示的方式實時顯示監控系統母線竄入的交流電壓；聲光告警及無源觸點輸出告警功能，當直流系統中發生交流竄電故障后裝置會發出聲光報警，并可通過無源觸點輸出告警信號；數據上傳功能，裝置可通過RS232或RS485接口將實時監測數據及歷史告警記錄數據上傳到上位機系統。

保定直流系統絕緣校驗儀裝置特點3.2.1高性能硬件整個系統采用工業級芯片和元器件進行設計和生產。裝置為高速32位工控CPU，交直流電壓采樣都采用獨立的高精度16位AD轉換器，轉換速度在每秒1000次以上，分辨率在1/50000以上。3.2.2人性化界面標簽式頁面顯示，不同的菜單功能都采用統一的圖形頁面進行顯示，為簡潔清晰的人機工程學設計。人性化的界面設計，系統可以通過左右鍵靈活地進行頁面的選擇。功能一目了然，方便快捷。3.2.3歷史數據動態存儲裝置采用動態數據存儲技術，當被測系統竄入交流電壓發生變化時即進行存儲，方便查看交流竄電變化規律。3.2.4高性所有采樣單元均采用隔離設計，設備故障不影響直流系統正常的運行。3.2.5高可靠性軟件陷阱和監控芯片雙重抗干擾設計，能保證在強電干擾環境下長時間穩定運行。四、主要技術指標4.1、使用環境環境溫度：-20℃～＋50℃相對濕度：≤95％工作電源：DC48—300V 4.2、技術指標測試項目 范圍 分辨率 精度直流電壓 0-300V 0.1V ≤0.2％交流電壓 0-300V 0.1V ≤0.5％顯示分辨率：320×240屏幕尺寸：2.8英寸TFT數據存儲條數：1000條無源觸點容量：DC220V/2A數據上傳接口：RS232/RS4854.3、外形參數總 質 量：１kg外形尺寸：長x寬x高 145mm＊114mm＊33mm4.4、通信規約通信規約：Modbus（001）和CDT（002），出廠默認通信規約是001。

保定直流系統絕緣校驗儀 近十年來，國內高等院校和科研單位，在直流系統接地檢測方面進行了大量的研究與開發，生產出各類接地選線與便攜式接地查找設備，現在已為電力系統廣泛采用。目前，國內新投運的110KV及以上等級變電站，大都采用了巡檢裝置，老站也陸續增加此類設備，據估計，全國在線巡檢裝置有近萬套，而便攜式設備也有近千套。這些由國內數十個廠家各自研發與生產的設備，在接地告警、接地選線及接地查找三部分檢測的原理與方法也多種多樣。然而，不管是巡檢裝置還是便攜裝置，國內目前沒有統一的檢驗標準，也沒有檢測手段，相關部門也不能定期對以上設備進行檢驗。另外，各廠家在生產直流接地檢測設備時，沒有系統地進行功能性、性的檢測，技術指標很不規范，用戶選用產品時，僅憑各生產廠家宣傳，沒有可參考、對照的技術指標，因而難以選擇到合符實際情況的產品。
