保定接地導通測試儀能存儲500組數據，電阻測量范圍：0.0001Ω～30KΩ，直流電壓范圍：0.0～1000V，交流電壓范圍：0.0～750V。監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、報表、打印等功能。三.量程及精度測量功能量 程精度分辨力直流電阻0.1mΩ～300.0mΩ±1％rdg±10dgt0.1mΩ301mΩ～3000mΩ±1％rdg±5dgt1mΩ3.01Ω～30.00Ω0.01Ω30.1Ω～300.0Ω0.1Ω301Ω～3000Ω1Ω3.01kΩ～30.00kΩ10Ω直流電壓0.1～100.0V AC±1.5％rdg±5dgt0.1V101～1000V1V交流電壓0.1～100.0V AC±1.5％rdg±3dgt0.1V101～750V1V（注：23℃±5℃，75％rh以下）四.技術規格功 能金屬構件之間等電位聯結電阻測試，低值電阻測試，地網地極間連接導體的電阻測試，接觸電阻測試等直流電阻量程0.0001Ω～30.00KΩ 精度±1％rdg±5dgt 電阻分辨率0.0001Ω檢測方法四線法測試測試電流≤2A開路電壓≤7V功 率測量功率≤15W直流電壓量程0.0V～1000V DC 精度±1.5％rdg±5dgt直流電壓分辨率0.1V交流電壓量程0.0V～750V AC 精度±1.5％rdg±3dgt交流電壓分辨率0.1V電 源DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上背 光可控灰白屏背光，適合昏暗場所使用

<保定>天正華意電氣設備有限公司

保定接地導通測試儀測試與操作方法1、接線測量接線，見下圖：將紅色測試線的粗線接到I＋上， 細線接到V＋上， 將黑色測試線的粗線接到I-上，細線接到V-上，紅、黑兩把測試鉗分別夾到接大地網的兩根接地引下線上，并用力摩擦接觸點，確保接觸良好 2、開機、測試、打印接好線后，確認接線正確牢固。開機（開關上I為開，O為關），屏幕顯示如下圖：電流選擇：這時可通過選擇/打印鍵對測試電流進行選擇，每按一下該按鍵，顯示屏會滾動顯示以下幾個界面（界面顯示為可選擇的測試電流，及該電流對應的量程）：測試：選擇好所需測試電流后，按下確認鍵，開始測試，顯示屏顯示“正在充電”。同時電流表指示當前輸出電流值。過幾秒鐘之后，顯示“正在測試”：這時說明已充電完畢，進入測試狀態。幾秒后，就會顯示測試結果，如下圖。注意：此時儀器仍有輸出電流，測試結果也在隨時刷新（此時不可拆線）。打印測試結果：顯示測試結果后，可按住選擇/打印鍵1-2秒，打印機則會輸出打印結果（如不打印，請檢查打印紙是否用完，或打印紙是否安裝正確）。復位：測試完畢后，按復位鍵，儀器電源停止輸出電流，電流表回到零位，這時顯示屏回到初始界面。結束測量：復位之后，關斷電源后拆下測試線與電源線結束測量。七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。

工頻接地電阻測試儀2023已更新(今日/公告) <保定>天正華意電氣設備有限公司

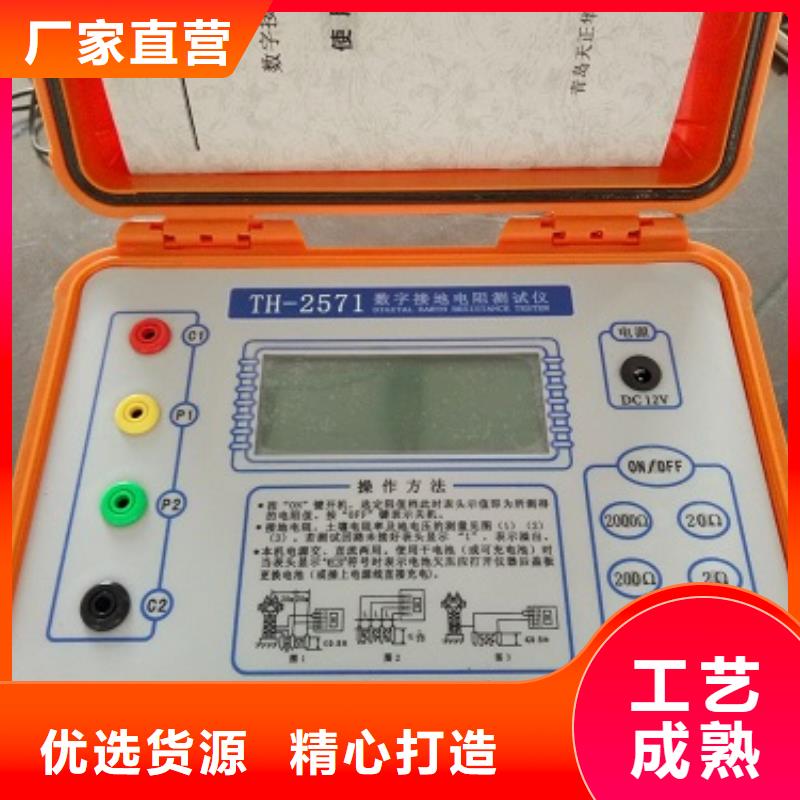

保定接地導通測試儀、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流有兩種模式：一，內電源模式電流5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二，外電源模式電流20A可以對不同要求的地網進行各種電流下的測量。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量接觸電壓、跨步電壓、電壓梯度等特性參數4、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、跨步電壓選項設置電流輸出時間控制，可以根據需要隨意設置恒流輸出時間3、存儲采用鍵盤漢字輸入，方便查詢4、跨步電壓完畢，電壓值可以輸入打印5、用外電源模式可以擴展到大電流測量

保定接地導通測試儀注意事項連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。2、測試完成后，拆線前，請先按復位鍵，關斷電源，再進行拆線。3、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。4、用戶應及時為儀器充電（至少每月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。5、測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。十、儀器成套性名稱數量接地導通測試儀主機一臺測 試 線一套三芯電源線一條專用充電器一套保 險 管兩支打 印 紙兩卷接 地 線一條標 準 電 阻一個使用說明書一本裝 箱 單一張合 格 證一張保 修 單一張十一、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

工頻接地電阻測試儀2023已更新(今日/公告) <保定>天正華意電氣設備有限公司

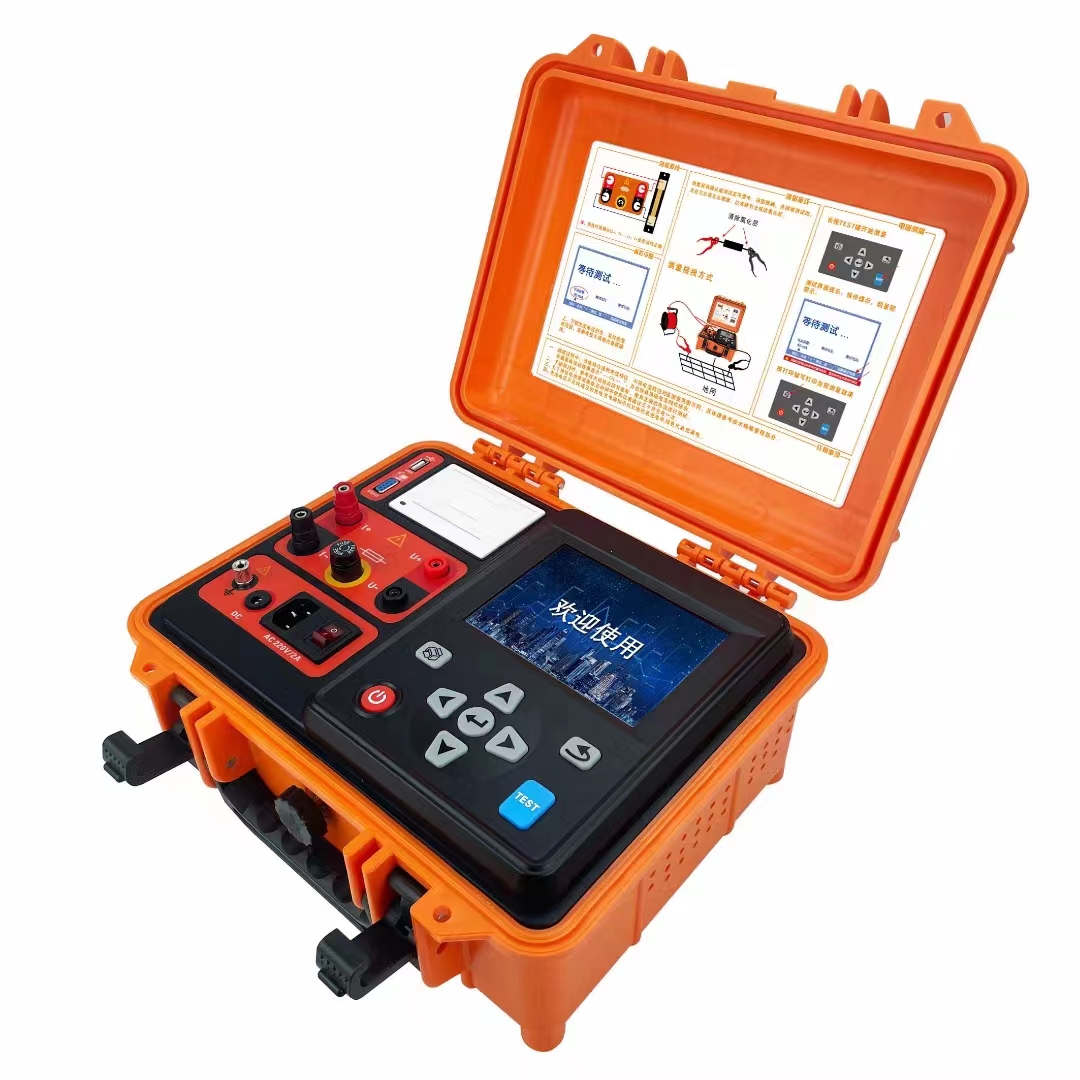

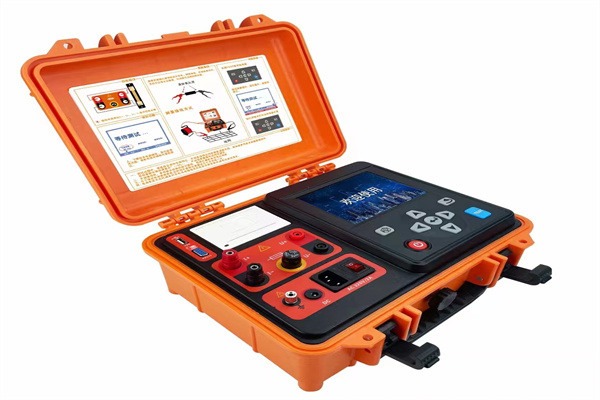

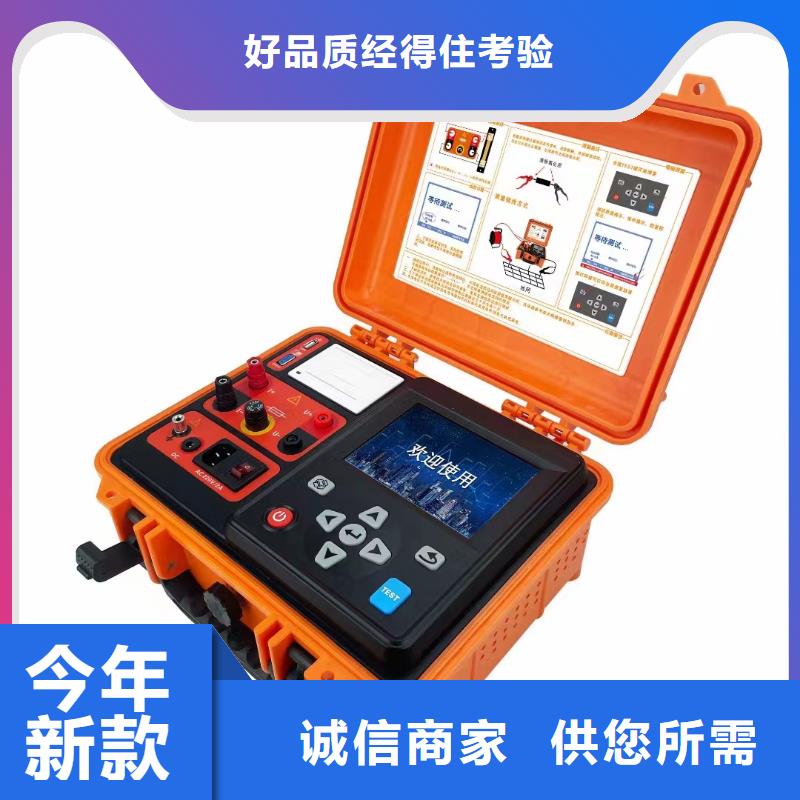

保定接地導通測試儀接地引下線導通電阻測試儀以高速微控制器為核心，內置可充電鋰電池，采用高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路保護方面，有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。達到了高精度、高穩定的測量效果及高度自動化測量功能，具有輸出電流大、精度高、量程寬、數據穩定、重復性好、抗干擾能力強、保護功能完善、充放電速度快等特點。接地引下線導通電阻測試儀具有自動完成自檢、數據處理、顯示、自動放電和放電指示等功能。它具有測量迅速、測量精度高、操作簡單、體積小、重量輕、便于攜帶等特點。5.6寸彩色LCD顯示，簡易按鍵操作界面，使得本儀表的使用操作簡單，界面清晰明了。同時，自檢功能降底了儀表使用和維護的難度。S455 APP是自主研發的一款集成了對測量數據的記錄、管理、生成報告等綜合信息管理功能的APP，與儀表配套使用，實現GPS定位功能。該APP能針對工程師檢測任務進行管理、報告生成等，具有人性化的工程向導功能，使用方便。便捷的數據上傳處理與儀表的藍牙控制，一鍵生成任務報告，極大提高檢驗人員的工作效率。

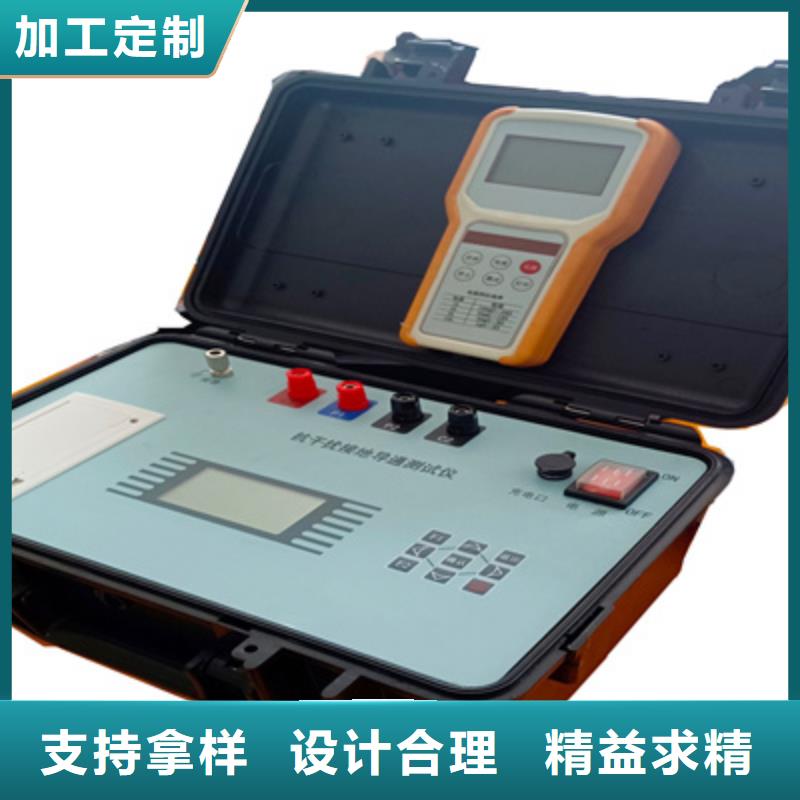

保定接地導通測試儀TH-10A抗干擾接地導通測試儀主要用于接地裝置的電氣完整性測試，采用離散傅里葉展開技術，即諧波分析（FFT）及數字濾波實現抗干擾，保證在交流信號與直流信號疊加情況下準確分離出直流分量。運行變電站或電廠由于中性點零序電流在地網中的分布導致測試點之間工頻干擾電壓遠大于測試導通時的直流壓降，引起疊加導致測試結果偏大。在行標DL/T475-2017《接地裝置特性參數測量導則》將接地導通的判據由原標準限值0.2歐姆調整為現0.05歐姆標準限值，因此，傳統的單一功能的接地導通測試儀的測試結果由于工頻干擾電壓的影響導致測試數據往往偏大，不能準確對接地導通狀況進行判斷。本儀器內置交流干擾抑制器電路，通過數字濾波電路保證在較大交流信號中分離出微小直流信號，在交流干擾電壓信號與直流電壓測試信號之比為20:1的條件下仍可將直流信號準確分離測試，可有效解決運行變電站工頻干擾電壓對測試結果的影響。

<保定>天正華意電氣設備有限公司 工頻接地電阻測試儀2023已更新(今日/公告)

保定接地導通測試儀設置完成后，長按“”鍵開始測試。單次測試模式下，測試開始時，顯示“充電中…”，充電至指定電流值時開始測試，顯示“正在測試…”，在測試完成后顯示測試的電阻值，若被測試電阻超量程上限時顯示“--OL--”。連續測試模式下，長按“”開始測試，此模式下儀器實時顯示測量的電阻值和電流值，等待顯示的電阻值穩定之后，短按“”可停止測試并保存數據。若接線不良，則顯示“接線不良”提示。在測試電感較大的電阻時（例如變壓器繞組），測試完成后會有蜂鳴響提示，表示正在放電，注意需在放電完成后方可進行下一次測試。測試過程中若需中斷測試，可短按“”鍵中斷，儀表會停止測試并立即開始放電，等待放電結束即可開始下一次測試。（儀表在測試普通電阻時沒有蜂鳴器放電提示，用戶只需在有示值顯示后5秒左右再測試即可。）（3）自檢用戶可用隨儀器配備的自檢電阻進行儀器自檢測試，若儀表測試的電阻阻值與標準電阻阻值誤差在0.1％范圍內即表示儀表直流電阻測試功能正常。（4）儀器的保護措施為了保護操作人員和儀器設備的，本儀表具備輸入過流保護，輸出過流保護，儀器高溫保護，測試負載放電保護，電池電量低等幾種保護措施。五. 電池管理長時間不使用儀表時，請每2個月給電池充電一次。電池電量低時，請及時充電。電池過充或過放均會損壞電池。必須使用標配的充電器充電。1．電池出現無格指示代表電池電量幾乎耗盡，顯示“”符號，儀表將自動關機。此時請盡快使用充電器充電，以維護電池，若電池過度放電有可能造成電池性損壞。2．按“”鍵0.5秒檢查儀表能否正常開機，若仍不能開機，請聯系廠家處理。3．若需更換電池，請聯系廠家處理。六. 裝箱單儀器1臺測試線（黑色線長10米；紅色線長50米）2條（紅、黑各1條）自檢電阻1個電源線1條打印紙1卷充電器1個（25.2V 3A）附件工具箱1個保險絲4個（3A、30A各2個）接地線1條RS232數據線1條用戶手冊/保修卡/合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

<保定>天正華意電氣設備有限公司 工頻接地電阻測試儀2023已更新(今日/公告)

保定接地導通測試儀（注意：應先按復位鍵，再斷電拆線，否則將有可能導致人員觸電。）3、時間設置在開機界面中，按循環鍵將光標移動到修改時鐘，如下圖：按選擇鍵可進入時鐘修改和查詢界面，如下圖：在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據，按復位鍵保存并退出。4、數據查詢在開機狀態下按循環鍵將光標移動到查詢數據菜單，然后按選擇鍵進入數據查詢數據界面。此時按選擇鍵上翻記錄，按確認鍵下翻記錄，按復位鍵退出查詢界面。在初始界面按選擇＋復位，清空所有存儲的測試數據。七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、電池充電說明當儀器長時間不用或直流供電使用一段時間后，都會造成電量不足，需要重新對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變為紅燈，開始對儀器電池進行充電。當充電指示燈變為綠燈時說明電池充電完成，這時可以拔掉充電器。注意：由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池損壞，屬于人為原因，本公司不負責免費更換。

工頻接地電阻測試儀2023已更新(今日/公告) <保定>天正華意電氣設備有限公司

保定接地導通測試儀在測試界面再按“確認”鍵，儀器自動輸出已設置幅值電流，對試品進行測試，見圖5。實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F1打印圖6測試中界面5）測試數據的讀取與打印實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F1打印圖7 測試結果界面測試完成，屏幕會顯示測試結果，，此時按下F1，儀器自帶的微型打印機即可打印測試結果。5配置清單序號儀器配件名稱數量1測試主機TH-10A1臺250米專用測試鉗線（含線盤）1套3參考點10米測試鉗線1條4電源充電器1只5使用說明書1本6合格證1份6 儀器維護☆儀器使用時應注意防潮防水，以免降低儀器絕緣強度發生故障。☆充電只可使用附帶的專用電源充電器充電☆使用時請勿將儀器放置在不穩定的架子或桌子上，避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器，可使用干燥布料清潔☆儀器應存貯在溫度-10℃～＋50℃，相對濕度 ≤80％的環境中☆如長期不用，請充滿電并每隔1~2個月充一次電☆使用前如顯示屏幕低電請先充電，充滿后再使用.單位名稱：青島天正華意電氣設備有限公司

保定接地導通測試儀標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、注意事項1、在測試完成后拆線前，一定要按復位鍵，方可進行拆線。2、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，顯示“電流太小”，當出現此兩種狀態時要確認量程，選擇適合的電流進行測試。3、測試夾與的被測品引出端連接時，要注意引出端長期裸露在空氣中，引出端的表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。九、儀器成套性直流電阻測試儀主機 一臺專用測試線 一套三芯電源線 一條保險管10A打 印 紙 兩支兩卷使用說明書 一本合 格 證 一張保 修 單 一張接 地 線 一條標 準電 阻 一個裝 箱 單 一張十、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

<保定>天正華意電氣設備有限公司 工頻接地電阻測試儀2023已更新(今日/公告)

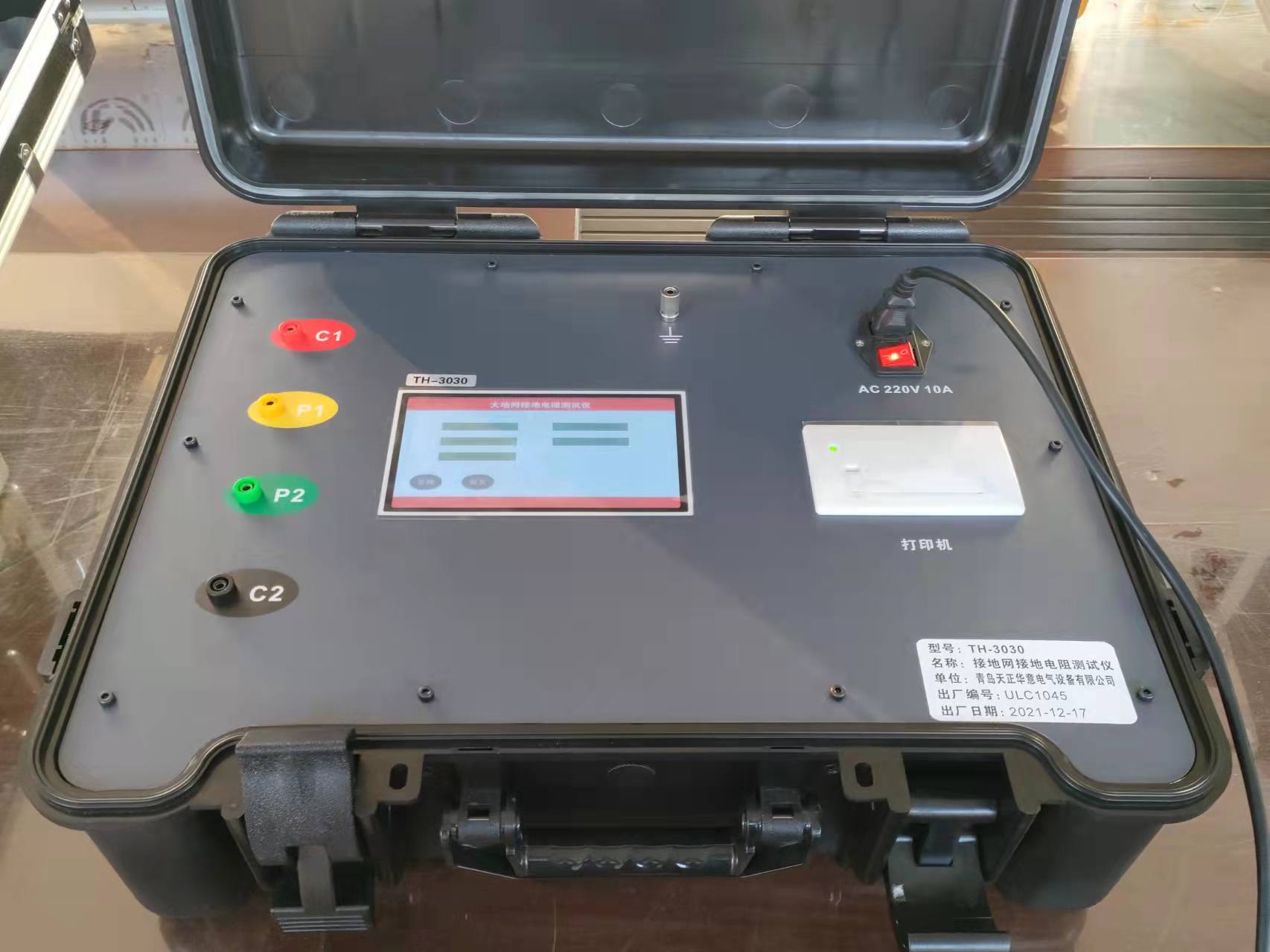

保定接地導通測試儀大地網電阻測量儀儀器概述目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題 。大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流10A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

<保定>天正華意電氣設備有限公司 工頻接地電阻測試儀2023已更新(今日/公告)

保定接地導通測試儀接地引下線導通電阻測試儀以高速微控制器為核心，內置可充電鋰電池，采用高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路保護方面，有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。達到了高精度、高穩定的測量效果及高度自動化測量功能，具有輸出電流大、精度高、量程寬、數據穩定、重復性好、抗干擾能力強、保護功能完善、充放電速度快等特點。接地引下線導通電阻測試儀具有自動完成自檢、數據處理、顯示、自動放電和放電指示等功能。它具有測量迅速、測量精度高、操作簡單、體積小、重量輕、便于攜帶等特點。5.6寸彩色LCD顯示，簡易按鍵操作界面，使得本儀表的使用操作簡單，界面清晰明了。同時，自檢功能降底了儀表使用和維護的難度。S455 APP是自主研發的一款集成了對測量數據的記錄、管理、生成報告等綜合信息管理功能的APP，與儀表配套使用，實現GPS定位功能。該APP能針對工程師檢測任務進行管理、報告生成等，具有人性化的工程向導功能，使用方便。便捷的數據上傳處理與儀表的藍牙控制，一鍵生成任務報告，極大提高檢驗人員的工作效率。

<保定>天正華意電氣設備有限公司 工頻接地電阻測試儀2023已更新(今日/公告)

保定接地導通測試儀TH-10A抗干擾接地導通測試儀主要用于接地裝置的電氣完整性測試，采用離散傅里葉展開技術，即諧波分析（FFT）及數字濾波實現抗干擾，保證在交流信號與直流信號疊加情況下準確分離出直流分量。運行變電站或電廠由于中性點零序電流在地網中的分布導致測試點之間工頻干擾電壓遠大于測試導通時的直流壓降，引起疊加導致測試結果偏大。在行標DL/T475-2017《接地裝置特性參數測量導則》將接地導通的判據由原標準限值0.2歐姆調整為現0.05歐姆標準限值，因此，傳統的單一功能的接地導通測試儀的測試結果由于工頻干擾電壓的影響導致測試數據往往偏大，不能準確對接地導通狀況進行判斷。本儀器內置交流干擾抑制器電路，通過數字濾波電路保證在較大交流信號中分離出微小直流信號，在交流干擾電壓信號與直流電壓測試信號之比為20:1的條件下仍可將直流信號準確分離測試，可有效解決運行變電站工頻干擾電壓對測試結果的影響。

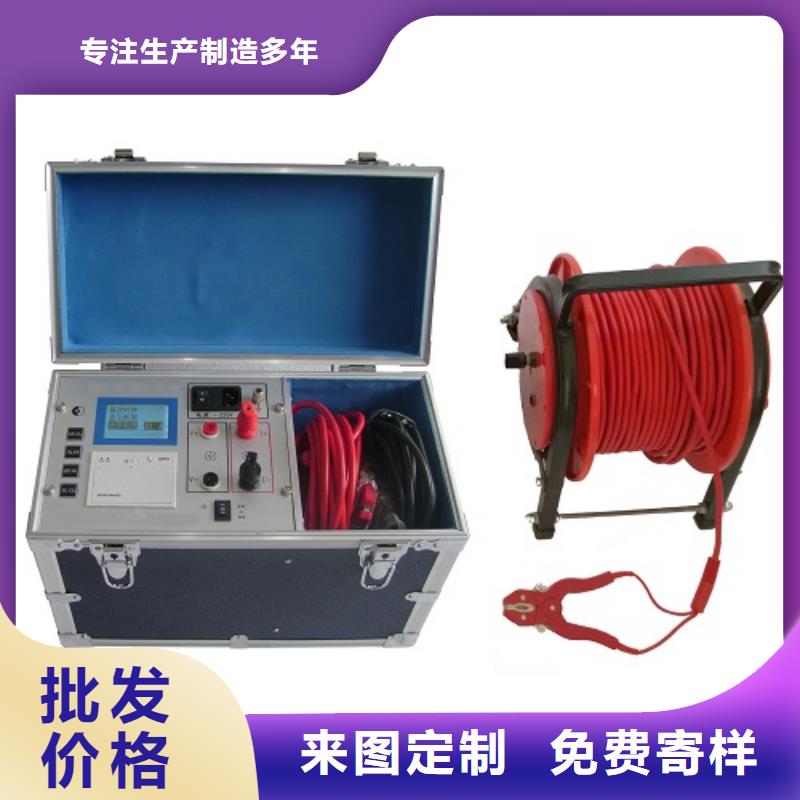

保定接地導通測試儀 電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。在電力設備的長時間運行過程中，接地引下線連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前必須認真閱讀本手冊。2、儀器使用避開雨淋、腐蝕氣體等場所。3、儀表應避免劇烈振動。4、對儀器的維護、調試應由專業人員進行。5、測試完畢，復位后再關閉電源，拆除測試線。6、在測試過程中，禁止移動測試夾和切斷供電線路，以免發生危險。三、性能特點1、整機由高速單片機控制，自動化程度高，操作簡便。 2、采用高頻開關電源技術，輸出電流大。

<保定>天正華意電氣設備有限公司 工頻接地電阻測試儀2023已更新(今日/公告)

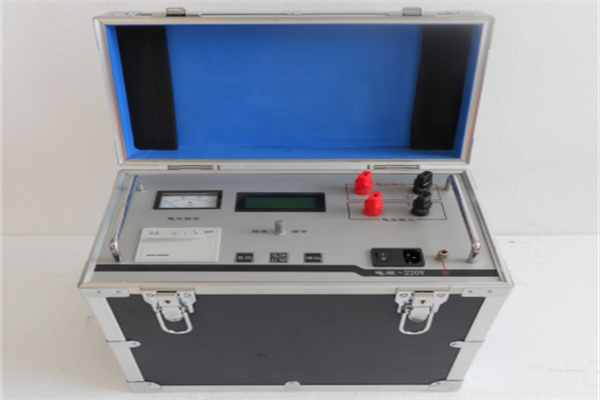

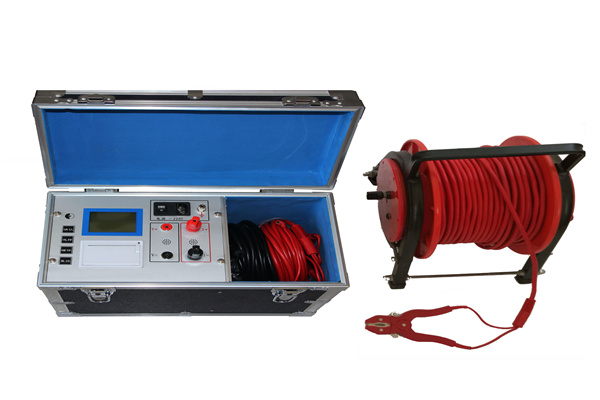

保定接地導通測試儀、保護功能完善，性能更可靠。4、響應速度快，自動刷新數據。5、采用立式機箱結構，結構牢固，便于現場使用。6、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。7、點陣式液晶，中文菜單。8、熱敏打印機，高速、靜音，打印輸出測試結果。四、技術指標1、輸出電流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A檔）100μΩ～1Ω （20A檔）500μΩ～2Ω （10A檔）1mΩ～4Ω（5A檔）2mΩ～8Ω (2.5A檔）3、準確度：0.2％4、分辨率：0.1μΩ5、工作溫度：-10～40℃6、環境濕度：≤80％RH，無結露7、工作電源：AC220V±10％，50HZ±1HZ五、系統介紹儀器面板見圖一 1、顯示屏：128×32點陣液晶顯示器，中文操作。2、電流表頭：指示輸出電流。3、輝度調整：可調整顯示字符的對比度。4、打印機：打印測量電阻值結果。5、按鍵：執行儀器各種操作：復位：任何時刻按下復位鍵整機回到初始界面，切斷輸出電流。選擇/打印：選擇輸出電流，顯示測量數據后，按此鍵1-2秒可打印電阻值。確認：選定電流后按此鍵，儀器進行測試，顯示電阻值后，按此鍵1-2秒可重新測試，加快數據的穩定。6、電源～220V： AC220V電源插座（帶保險）及儀器電源開關。7、 ： 接地柱，為整機外殼接地用，屬保護地。8、接線柱：I＋、I-：輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V-：采樣電壓接線柱，V＋為電壓線正端，V-為電壓線負端。

<保定>天正華意電氣設備有限公司 工頻接地電阻測試儀2023已更新(今日/公告)

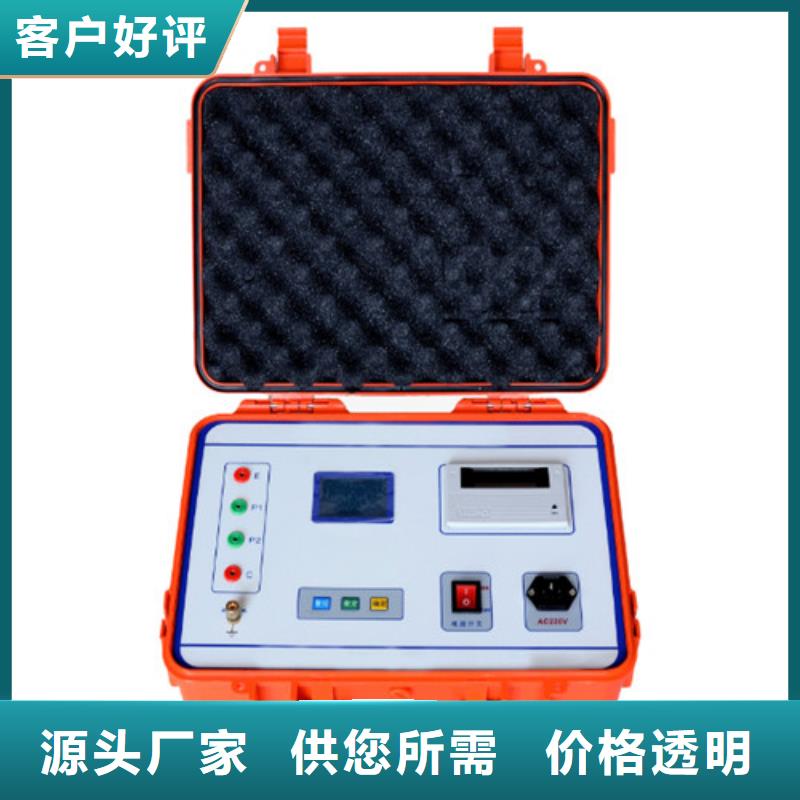

保定接地導通測試儀大地網電阻測量儀儀器概述目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題 。大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流10A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

保定接地導通測試儀概述電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。

<保定>天正華意電氣設備有限公司 工頻接地電阻測試儀2023已更新(今日/公告)

保定接地導通測試儀功能特點1) 抗干擾能力強：采用軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠，重復性好。2) 特殊電源設計：儀器直流開路電壓高，阻斷工頻干擾電壓能力強，阻斷工頻干擾電壓至50V波峰值，并可同時測量現場工頻干擾電壓幅值。3) 電阻溫度換算功能：方便不同溫度條件下的測試數據對比，判斷接地網出現銹蝕、斷裂等變化狀況。4) 便攜式設計：儀器自帶高能鋰電池充電電池組，連續工作時間長達8小時，體積小、重量輕，攜帶方便。5) 全中文菜單：操作簡單，直接顯示出測量結果是否滿足要求，可記錄/存儲/打印所有的測量數據，且自帶微型打印機可現場打印測量結果。3 技術參數1) 測試電流及開路電壓：可達到10A/25V。2) 測量方式及電流輸出：自動--程序自動加載測試電流手動--選檔DC 1A、2A、5A、10A3) 儀器抵抗工頻干擾電壓能力：儀器選擇“有干擾”測量方式時，測試端可抵御工頻感應電壓范圍5~50V。4) 電阻測試范圍及準確度：測試電流被測導通阻值范圍準確度無干擾有干擾1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作環境：溫度-20～50℃ 濕度≤90％RH6) 儲存環境：溫度-30～60℃ 濕度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用說明圖1 面板1—儀器外箱：高強度ABS密封箱； 2—打印機：測試數據的即時打印3—接地端子：儀器外殼地； 4—C1端子：儀器電流輸出＋； 5—P1端子：儀器電壓輸入＋； 6—P2端子：儀器電壓輸入-； 7—C2端子：儀器電流輸出-； 8—充電接口：用于儀器電池充電；9—工作開關：工作電源開關；10—按鍵：儀器操作功能按鍵；11—液晶屏：儀器工作與測試過程動態顯示；

<保定>天正華意電氣設備有限公司 工頻接地電阻測試儀2023已更新(今日/公告)

保定接地導通測試儀測試中屏幕實時顯示電阻值和測試電流值，若電池電量不足會主動停止測試，此模式下注意要等待測試值穩定才是正確的結果。單次測試模式：測試完成后會自動停止測試和自動放電，若蜂鳴器響，代表處于放電狀態，放電完成后即可進行下一次測試。測試過程中，可通過短按“”鍵進行提前中斷測試，便于開始下一次測試。（5）數據儲存測試完成后自動編號儲存數據，多可存儲9999組數據。（6）記錄查詢開機后，按“”返回鍵進入主菜單界面，按“”或“”鍵移動光標至“記錄查詢”項，按“”鍵進入儲存記錄查詢頁面，默認跳到的測試值處開始查詢，按“”或“”鍵翻頁查詢保存的測試數據。長按“”或“”可快速翻頁。（7）數據刪除進入記錄查詢界面后，按“”或“”鍵選擇刪除記錄、全部刪除、記錄導出功能。單條記錄刪除：刪除當前該條數據，刪除時間與所儲存的數據量有關（儲存的數據量為35條時，刪除所需時間約為10s）。全部刪除：刪除所有已存的數據，大約需要0.1秒鐘完成。記錄導出：在儀表連接U盤，可將數據導入到U盤。選擇刪除后，按“”鍵確定，彈出是否刪除對話框“ ”，按“”或“”鍵移動光標選擇YES或NO，再按“”鍵進行確認或者取消刪除。（注：當數據量較多時，在將數據備份完成后，建議選擇全部刪除。）（8）數據導出在數據記錄查閱界面，插入U盤，按“”或“”鍵移動光標到數據導出，再按“”鍵導出記錄數據到U盤，記錄數據為TXT格式。（9）打印實時打印測試數據：測試完一組有效數據后，如果需要打印測試數據，按“”鍵可打印當前測試的數據。打印儲存數據：在記錄查閱界面，翻頁到所需打印的數據頁，點擊“”鍵即可打印當前查閱的數據。

<保定>天正華意電氣設備有限公司 工頻接地電阻測試儀2023已更新(今日/公告)

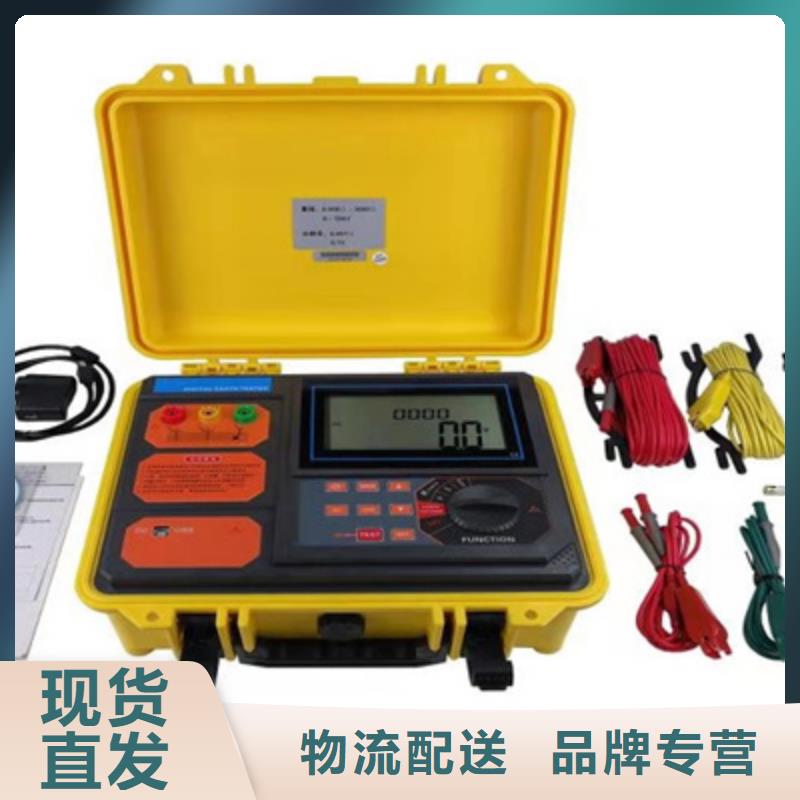

保定接地導通測試儀由于本測試儀原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。測試儀及手冊上的 “ ”危險標志，使用者必須依照指示進行操作。二.簡介TH-3050接地導通電阻測試儀又名微歐計、歐姆計、直流接地電阻測試儀，采用微處理機技術，四線法測試，精密可靠。是檢測設備外殼、避雷帶、地梁、構造、機柜、鋼筋、水管、窗戶、護欄、散熱器、流水線等對象的金屬構件之間等電位聯結質量的專用儀表，也可以測量各種電氣設備與地網地極間的連接導體的電阻，變壓器直流電阻，還可以測量開關、插座觸點的接觸電阻、線圈、金屬導線、焊接點等低值電阻。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。還具備測量直流電壓和交流電壓功能。TH-3050接地導通電阻測試儀由主機、監控軟件、測試線、通訊線等組成。主機大屏LCD顯示，一目了然。
