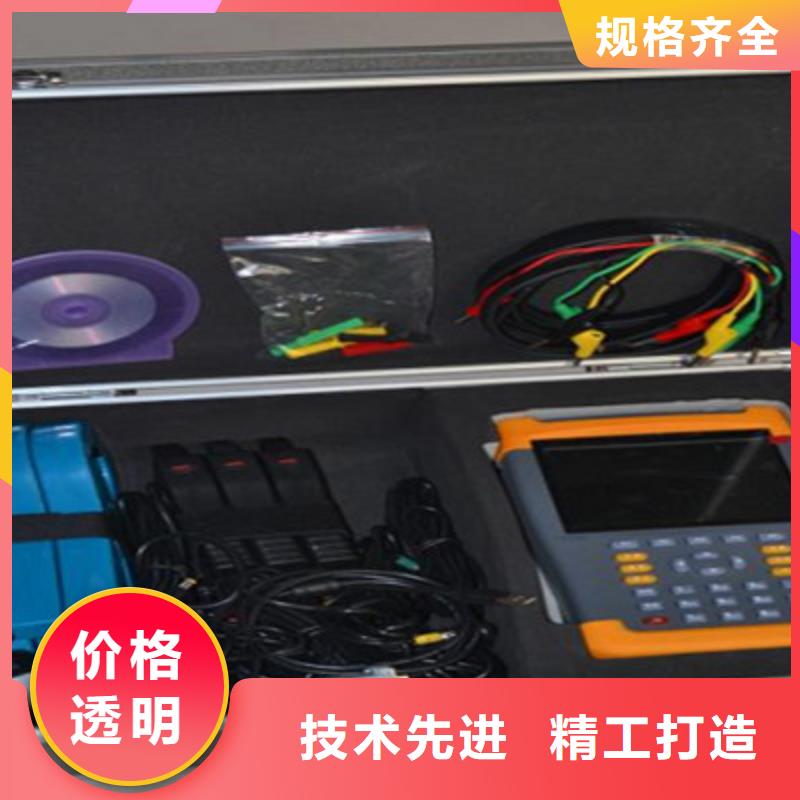

保定相位伏安表測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在0°～90°范 圍，則被測負載為感性，顯示在270°～360°范圍，則被測負載為容性；若顯示相位都接近120°，則為正相序，且極性相同；若顯示相位接近120°和300°，則為正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。接線參考圖：測試單相電壓、電流、相位、頻率、功率等：測試三相四線電壓、電流、相位、相序、頻率、功率、功率因數等：測試三相三線電壓、電流、相位、相序、頻率、功率、功率因數等：三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖五. 電池管理● 及時給電池充電，長時間不使用儀表每3個月給電池充電一次。● 警告！電池蓋板沒有蓋好的情況下禁止進行測試，否則有危險。● 更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電壓低于6.5V時，請及時充電，充電時間約4小時。2．若更換電池，先確認儀表處于關機狀態，松開電池蓋板的螺絲，打開電池蓋板，換上新電池，注意電池規格極性，蓋好電池蓋板，擰緊螺絲。3．按POWER鍵看能否正常開機，若不能開機，請按第2步重新操作。4．若用戶無法更換電池，請與廠家聯系。六. 裝箱單主機1臺儀表箱1個電流鉗3把測試線4條USB充電器、充電線一套鋰電池1組(儀表內)光盤1個說明書、保修卡、合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

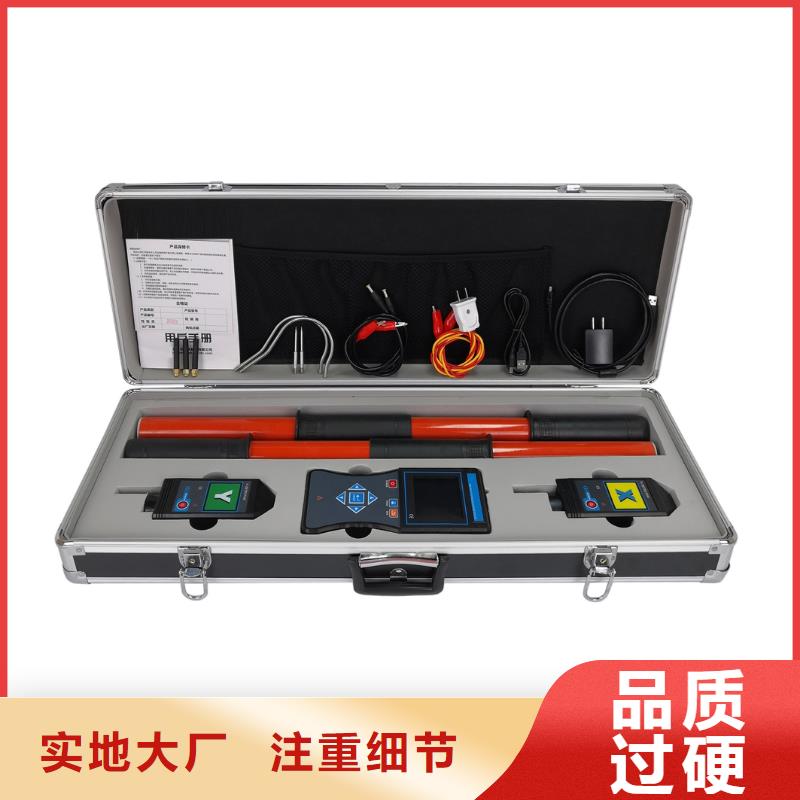

<保定>天正華意電氣設備有限公司 環網柜無線語音核相器直供廠家

環網柜無線語音核相器直供廠家 <保定>天正華意電氣設備有限公司

保定相位伏安表測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在0°～90°范 圍，則被測負載為感性，顯示在270°～360°范圍，則被測負載為容性；若顯示相位都接近120°，則為正相序，且極性相同；若顯示相位接近120°和300°，則為正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。接線參考圖：測試單相電壓、電流、相位、頻率、功率等：測試三相四線電壓、電流、相位、相序、頻率、功率、功率因數等：測試三相三線電壓、電流、相位、相序、頻率、功率、功率因數等：三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖五. 電池管理● 及時給電池充電，長時間不使用儀表每3個月給電池充電一次。● 警告！電池蓋板沒有蓋好的情況下禁止進行測試，否則有危險。● 更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電壓低于6.5V時，請及時充電，充電時間約4小時。2．若更換電池，先確認儀表處于關機狀態，松開電池蓋板的螺絲，打開電池蓋板，換上新電池，注意電池規格極性，蓋好電池蓋板，擰緊螺絲。3．按POWER鍵看能否正常開機，若不能開機，請按第2步重新操作。4．若用戶無法更換電池，請與廠家聯系。六. 裝箱單主機1臺儀表箱1個電流鉗3把測試線4條USB充電器、充電線一套鋰電池1組(儀表內)光盤1個說明書、保修卡、合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

保定相位伏安表隨著電力行業的發展和微機綜合自動化產品的推廣應用，保護回路和計量回路的接線正確與否，直接影響到電力系統工作的穩定性和電費計量的準確性，而這兩點正是電力系統非常重要的兩個方面。由于保護裝置和高壓計量裝置的接線比較多，容易造成錯誤接線，而又不易被察覺，（尤其是差動保護的復雜接線，有時高、低側同時引入，又存在不同的聯結組別，極易接錯，而在平時運行中又可能不會誤動或拒動，存在很大的隱患）。我公司根據現場測試需要，適時開發出“三相保護回路矢量分析儀”。該產品集多功能于一身，具有多種測量功能，主要測量功能為：相位儀功能—校驗主變差動保護和母線差動相位的正確性；電參量測試儀功能—測試電力系統必要的電參量參數；計量接線檢測儀功能—對三相三線電能計量接線進行檢測；諧波含量測試功能—現場測試電壓和電流的諧波含量；示波器功能—顯示柱狀圖，做為簡單的示波器，用來觀察測試信號波形。該測量儀器采用DSP交流采樣，可同時測量三路電壓和三路電流模擬量，儀器六通道矢量同屏顯示，人機對話界面友好。

<保定>天正華意電氣設備有限公司 環網柜無線語音核相器直供廠家

保定相位伏安表任意位置3．一般規格功 能同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。電 源DC3.7V 大容量鋰充電電池 功耗開啟背光燈耗電280mA，電池連續工作5小時以上顯示模式LCD顯示，71×52mm儀表尺寸長寬厚：187＊191＊51mm鉗口尺寸Φ8mm電壓量程AC 0.00V～600V 電流量程AC 0.0mA～20.0A相位量程0.0°～360.0°頻率量程45.00Hz～65.00Hz有功功率量程-12kW～12kW無功功率量程-12kVAR～12kVAR視在功率量程0.0～12kVA功率因數量程-1～＋1電流矢量和0mA～60.0A分辨率電壓：AC 0.01V電流：AC 0.1mA相位：0.1°頻率：0.01Hz有功功率：0.1W無功功率：0.1VAR視在功率：0.1VA功率因數：0.001電流矢量和：1mA相 序正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率約2秒/次數據保持測試中按HOLD鍵保持數據，“HOLD”符號顯示數據存儲500組USB接口USB接口，所存數據上傳電腦，便于分析管理數據自動關機開機約15分鐘后，

保定相位伏安表．主要用途2.1 測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動和閃變、三相電壓允許不平衡度、電網諧波。2.2 應用小波變換測量分析非平穩時變信號的諧波。2.3 測量分析各種用電設備在不同運行狀態下對公用電網電能質量。2.3 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。2.4 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。2.5 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。2.6 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。2.7 便攜式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使電能質量分析儀可廣泛地應用于輸配電、電力電子、電機拖動等領域。3．主要功能及特點3.1 可靠電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS)，電流輸入采用交電流鉗(0～50KHz0～5Arms)使輸入信號和測量系統隔離。這樣不僅使電能質量分析儀在使用上、可靠和方便，而且大大提高了抗干擾能力。

---
