電工碳化硅在高溫下燒制，具有非線性。火花間隙和閥片等主要元件均密封在瓷套內。   當發生過電壓時火花間隙放電有限的限制了加到電氣設備上的過電壓幅值.當過電壓消失后依靠閥片
的閥性和間隙熄弧的作用避雷器能自動的將工頻續流切斷與系統工作電壓與地隔開避雷器恢復到過電壓動作前狀態.YH5WX-51/134 氧化鋅避雷器主要用于10~220kv交流電力輸變電系統中，是我公司為了保護輸電線路，限制線路雷電過電壓，提高線路的耐雷擊水平，降低系統因雷擊故障引起的跳閘率而專門設計的一種新型避雷器。YH5WX-51/134 氧化鋅避雷器產品特點    1.該產品采用整體模壓成
型設計，采用良好的密封設計，不僅結構設計合理性能穩定，而且還具有防潮防性能；    2.該產品具有良好的散熱性能和較大的過電壓吸收能力；    3.該產品具有體積小重量輕，安裝靈活耐碰撞，抗拉強度高，運輸無破損等特點。    4.適宜安裝在耐雷水平較低雷擊跳閘率偏高的輸電線路；干旱少雨的丘陵、山區；接地電阻較高的桿塔、大跨距的過江桿塔；操作過電壓較高，需要對進入變電站前進行限制的場合
；嚴重污穢的地區。YH5WX-51/134 氧化鋅避雷器使用選擇說明    1、有串聯間隙避雷器不參于線路運行，延長了避雷器的使用壽命，雷擊線路時避雷器間隙放電動作。固定間隙避雷器優點是間隙放電電壓范圍穩定，缺點是固定間隙失效相當于無間隙避雷器；空氣間隙避雷器優點是常態下始終與系統脫離。雷擊線路時避雷器間隙放電動作，缺點是間隙會隨風擺動，間隙放電電壓范文不穩定，我公司開發的弧形空氣
間隙大限度的克服因擺動而造成間隙距離變化。    2、 無間隙避雷器始終參與線路運行，雷擊線路時避雷器動作，常態時也可以吸收線路上的各種過電壓能量，但避雷器故障失效時使母線對地它接，需停電人工摘除。我公司開發有無間隙避雷器配套使用串聯脫離器系統，當避雷器故障失效時脫離器動作使避雷器與母線自動脫離。方便客戶使用維護。YH5WX-51/134 氧化鋅避雷器產品特點    1.該產品采用整體模
壓成型設計，采用良好的密封設計，不僅結構設計合理性能穩定，而且還具有防潮防性能；    2.該產品具有良好的散熱性能和較大的過電壓吸收能力；    3.該產品具有體積小重量輕，安裝靈活耐碰撞，抗拉強度高，運輸無破損等特點。    4.適宜安裝在耐雷水平較低雷擊跳閘率偏高的輸電線路；干旱少雨的丘陵、山區；接地電阻較高的桿塔、大跨距的過江桿塔；操作過電壓較高，需要對進入變電站前進行限制的
場合；嚴重污穢的地區。

避雷器的通流能力這主要體現在避雷器具有吸收各種雷電過電壓、工頻暫態過電壓、操作過電壓的能力。等級、能量吸收能力、4/10納秒大電流沖擊耐受、2ms方波通流能力等指標達到了國內領先水平。二、保護特性優異氧化鋅避雷器是用來保護電力系統中各種電器設備免受過電壓損壞的電器產品，具有良好保護性能。因為氧化鋅閥片的非線性伏安特性
十分優良，使得在正常工作電壓下僅有幾百安的電流通過，便于設計成無間隙結構，使其具備保護性能好、重量輕、尺寸小的特征。當過電壓侵入時，流過閥片的電流迅速增大，同時限制了過電壓的幅值，釋放了過電壓的能量，此后氧化鋅閥片又恢復高阻狀態，使電力系統正常工作。三、密封性能良好避雷器元件采用老化性能好、氣密性好的優質復合外套，采用控制密封圈壓縮量和增涂密封膠等措施，陶瓷外套作為密封材料，確保密封可靠
，使避雷器的性能穩定。四、機械性能主要考慮以下三方面因素：  A承受的地震力；  B作用于避雷器上的大風壓力；  C避雷器的頂端承受導線的大允許拉力。五、解污穢性能無間隙氧化鋅避雷器具有較高的耐污穢性能。標準規定的爬電比距等級為：II級 中等污穢地區：爬電比距20mm/kv  III級 重污穢地區：爬電比距25mm/kv  IV級 特重污穢地區：爬電比距31mm/kv六、高
運行可靠性長期運行的可靠性取決于產品的質量，及對產品的選型是否合理。影響它的產品質量主要有以下三方面：  A 避雷器整體結構的合理性；  B 氧化鋅閥片的伏安特性及耐老化特性；  C 避雷器的密封性能。七、工頻耐受能力由于電力系統中如單相接地、長線電容效應以及甩負荷等各種原因，會引起工頻電壓的升高或產生幅值較高的暫態過電壓，避雷器具有在一定時間內承受一定工頻電壓升高能力。電源防雷器（S

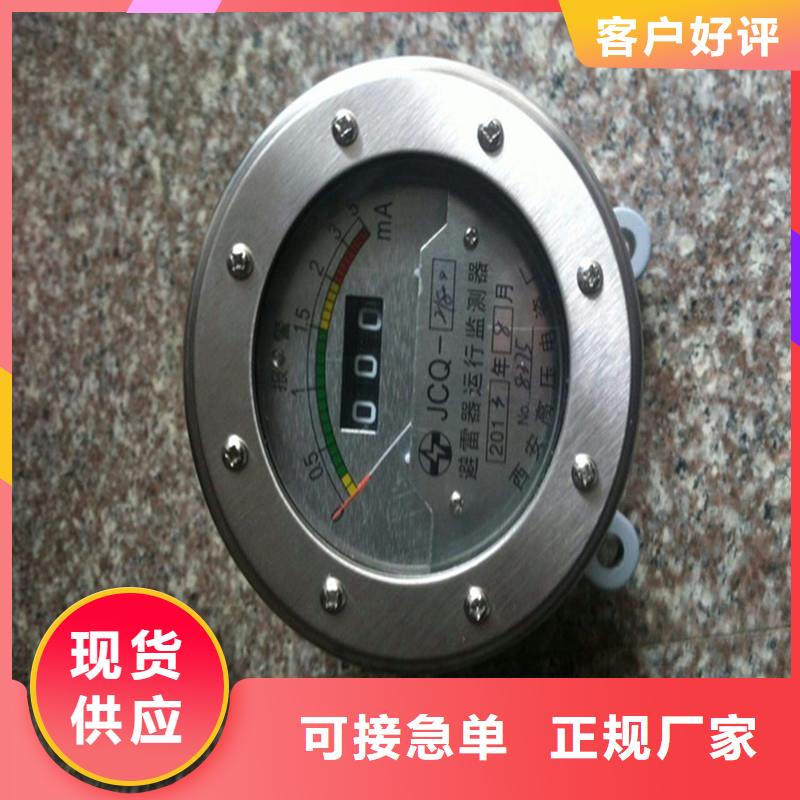

JCQ-10/800避雷器在線監測儀的結構和特點1：采用新穎獨特的整體結構設計，結構緊湊、密封性能優越，工作穩定可靠；
2：采用不銹鋼外殼，美觀堅固、抗腐蝕耐震性好，便于運輸安裝，使用壽命長；
3：采用三位（兩位或五位）電磁式記數器，滿度后自動回零，循環計數工作，不需清零；
4：電流測量采用特制非線形刻度毫安表，具有讀數清晰、小電流區分辯率高、耐振動的優點；
5：特制毫安表用彩色刻度分別標出避雷器泄漏電流運行區域，方便判斷避雷器的運行狀態；設有故障，  避雷器泄漏電流超過設定值后，能自動發出號，號方式為紅綠交替閃爍式，符合人的視覺生理   特點，提高了預警能力
、使用范圍   JSH /JCQ系列避雷器在線監測器（原名避雷器漏電流及動作記錄器）是交流高壓電力系統中避雷器的在線監測儀器，該儀器集毫安表與計數器為一體，串聯在避雷器接地回路中。監測器中的毫安表用于監測運行電壓下通過避雷器的泄漏電流峰值，可以有效地檢測出避雷器內部是否受潮或內部元件是否異常等情況；計數器則記錄避雷器在過電壓下的動作次數。其主要特點有：1、準確測量避雷器持續電流（泄漏電
流）及避雷器動作次數。2、不銹鋼外殼，美觀大方。圓形結構，密封性好。3、泄漏電流表為彩色刻度并有帶電警示指示燈，方便觀察。4、具有外接測量插孔，可以用來傳輸號，便于集中監視。  JSH/JCQ型避雷器在線監測器，采用指針式計數器，直徑約為160mm，尺寸較大，比較適合在變電站及線路上進行安裝。高適用電壓等級500kV的避雷器。二、使用環境1. 適用于戶內或戶外；2.
雷器在線監測儀作用用途及原理介紹氧化鋅避雷器的泄漏電流可以被分為兩部分：容性部分和阻性部分，正常情況下阻性電流在全電流的分量比較小，所以阻性電流的增加，對全電流的增加很小，全電流的監測對阻性電流的變化不是很靈敏。為了監測閥片的非線性電阻特性較好的辦法是直接監測阻性電流。根據變電站的發展需求與發展方向，切實提高無人/少人值守變電站的水平，在變電站配置氧化鋅避雷器泄露電流在線監測系統。用于實時

這些電源防雷器對于通過了用戶供電入口處浪涌放電器的剩余浪涌能量進行更完善的吸收，沖擊容量為每相45kA以上，要求的限制電壓應小于1200V，稱之為CLASS Ⅱ級電源防雷器。一般用戶供電系統做到第二級保護就可以達到用電設備運行的要求了第二級電源防雷器采用C類保護器
進行相—中、相—地以及中—地的全模式保護，主要技術參數為：雷電通流容量大于或等于40KA（8/20μs）；殘壓峰值不大于1000V；響應時間不大于25ns。第三級保護目的是終保護設備的手段，將殘余浪涌電壓的值降低到1000V以內，使浪涌的能量不致損壞設備。在電子息設備交流電源進線端安裝的電源防雷器作為第三級保護時應為串聯式限壓型電源防雷器，其雷電通流容量不應低于10KA。后的
防線可在用電設備內部電源部分采用一個內置式的電源防雷器，以達到完全小的瞬態過電壓的目的。該處使用的電源防雷器要求的大沖擊容量為每相20KA或更低一些，要求的限制電壓應小于1000V。對于一些特別重要或特別敏感的電子設備具備第三級保護是必要的，同時也可以保護用電設備免受系統內部產生的瞬態過電壓影響。對于波通設備、移動機站通設備及雷達設備等使用的整流電源，宜視其工作電壓的保護需要分別選用
工作電壓適配的直流電源防雷器作為末級保護。第四級及以上根據被保護設備的耐壓等級，假如兩級防雷就可以做到限制電壓低于設備的耐壓水平，就只需要做兩級保護，假如設備的耐壓水平較低，可能需要四級甚至更多級的保護。第四級保護其雷電通流容量不應低于5KA。 [4] 由于電力系統中如單相接地、長線電容效應以及甩負荷等各種原因，會引起工頻電壓的升高或產生幅值較高的暫態過電壓，避雷器具有在一定時間內承受
一定工頻電壓升高能力。金屬氧化物避雷器(MOA）在正常工作時與配變并聯，上端接線路，下端接地。當線路出現過電壓時，此時的配變將承受過電壓通過避雷器、引線和接地裝置時產生的三部分壓降，稱作殘壓。在這三部分過電壓中，避雷器上的殘壓與其自身性能有關，其殘壓值是一定的。接地裝置上的殘壓可以通過使接地引下線接至配變外殼，然后再和接地裝置相連的方式加以。對與如何減小引線上的殘壓就成為保護配變的關鍵所在。引線的
阻抗與通過的電流頻率有關，頻率越高，導線的電感越強，阻抗越大。

---
