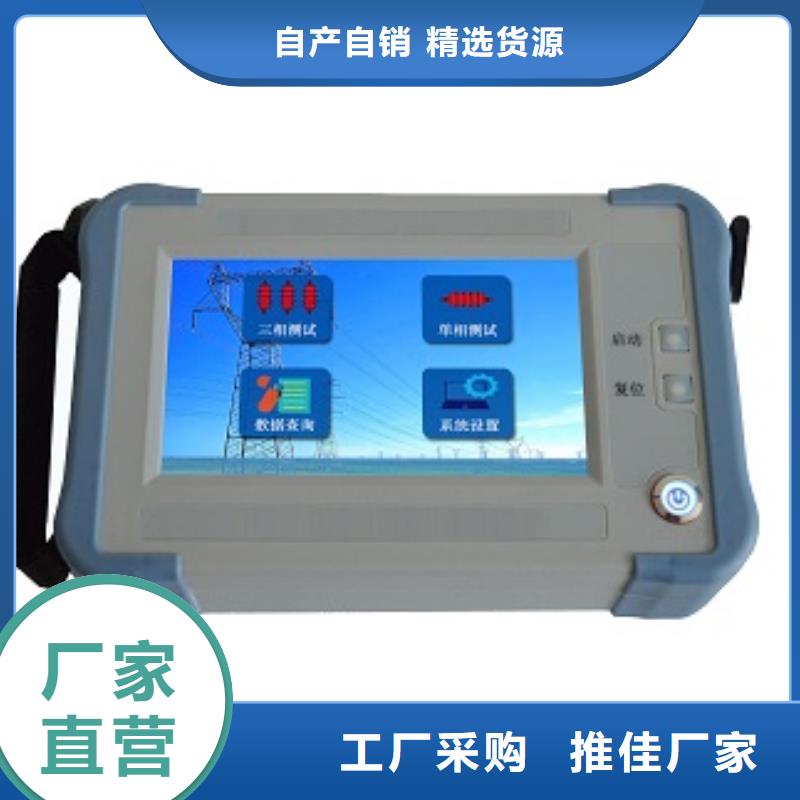

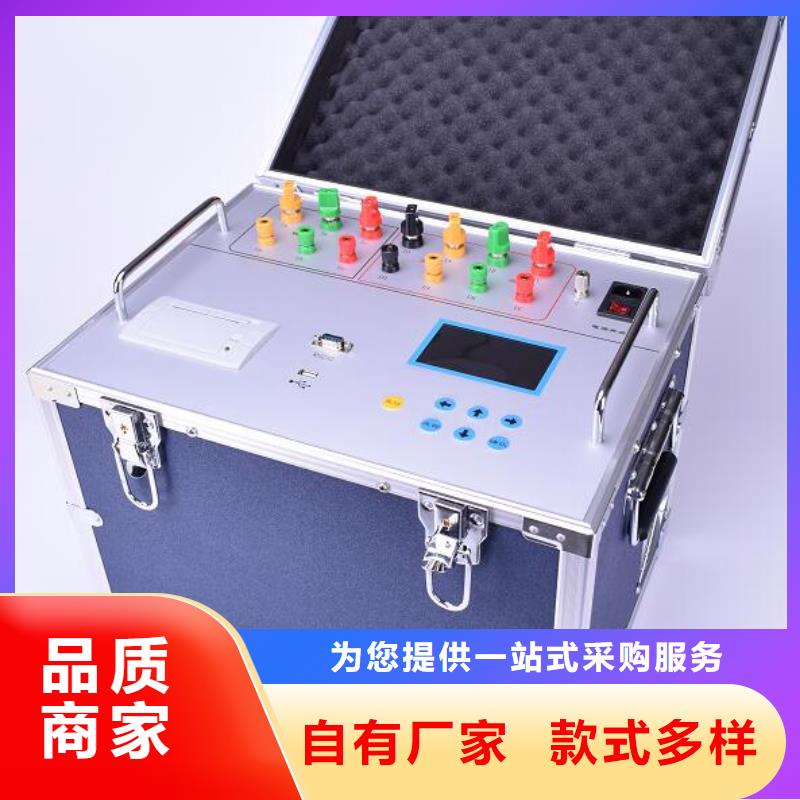

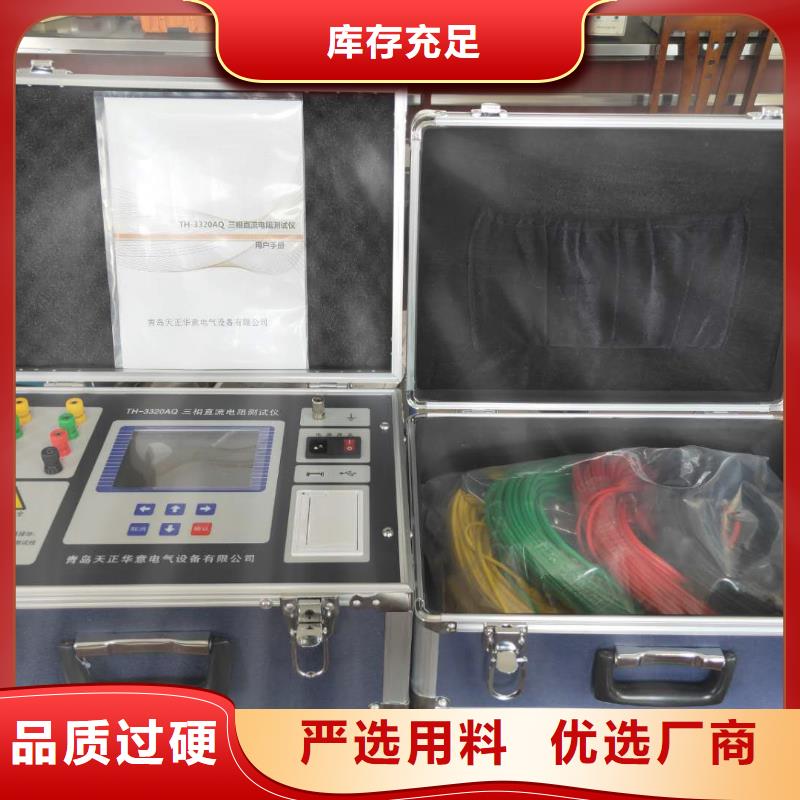

寶雞直流電阻測試儀變壓器繞組的直流電阻測試是變壓器在交接、大修、和改變分接開關后必不可少的試驗項目；同時有載分接開關是與變壓器回路連接的 運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。 兩個試驗項目的傳統的測試方法為分體式測試，即需要配備一臺直阻測試和一臺有載分接開關測試儀。因為是兩臺獨立的儀器，每臺儀器均配有專用的測試線，這就需要分開接線和測試，這樣一來導致工作效率大大降低。 另外，對于變壓器直流電阻測試項目，隨著電網近年來的發展和變壓器技術的不斷改進，出現了很多評價超標的現象。對于這個問題的深入研究發現存在這個現象的主要原因是由于現場變壓器上層油溫的不準確性，導致直流電阻值統一換算成75℃評價時存在較大的誤差。 為了解決上述問題，我們公司研發生產了變壓器直流電阻及有載分接開關綜合測試儀，該儀器只需一次性接線就可進行兩項測試：直阻測試和有載分接開關測試。并且使用無線測溫技術，可以實時監測變壓器內部油溫，使直流電阻值統一換算成75℃評價標準時更加準確可靠。

寶雞直流電阻測試儀我司提供終身維修服務（收取成本費）。八、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符（誤差在2‰以內），說明儀器狀態正常，可以繼續使用。九、注意事項 1、連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。2、測試完成后，拆線前，一定要按復位鍵等放電結束后，報警聲停止，關斷電源后，再進行拆線。3、在測量無載調壓變壓器倒分接線前一定要按復位鍵，放電結束后，報警聲停止，方可切換分接點。4、用戶應及時為儀器充電（至少每月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。十、售后服務儀器自購買之日起一年內，屬于公司的產品質量問題免費維修，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案，并為您提供快的現場服務。

<寶雞>天正華意電氣設備有限公司 寶雞直流低電阻計-信譽可靠

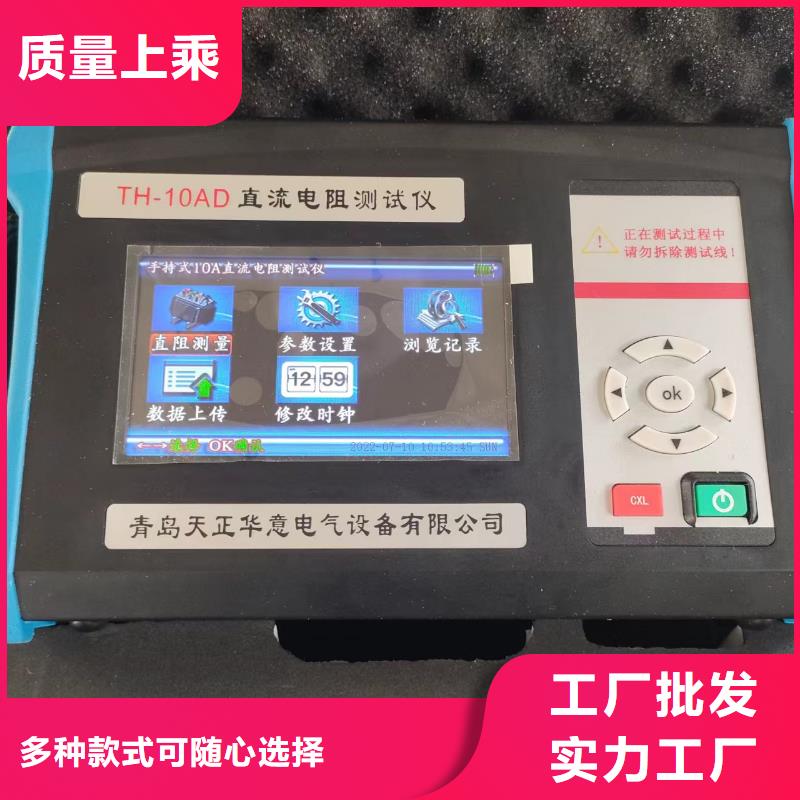

寶雞直流電阻測試儀介紹 儀器面板見圖一圖一1、儀器開關：一：選擇交流工作方式并開機；○：關機；二：選擇直流供電方式并開機。2、交流電源接口：選擇交流供電方式時，需接入AC220V，50HZ電源。3、接地柱：儀器接地，保護設備及人身。4、測試端子：I+、 I- ：電流輸出端子，I+為輸出電流正，I-為輸出電流負；V+、V- ：電壓輸入端子，V+為電壓線正，V-為電壓線負。5、電池電量顯示：顯示儀器內部電池剩余電量。6、充電接口：儀器內置電池充電接口（請使用儀器配套的專用充電器）。7、打印機：打印輸出測試數據。8、數據接口：USB （標配）：可用U盤導出測試數據。RS232（選配）：用于數據通訊。9、按鍵：執行儀器各種操作：復位： 按下此按鍵本機處于初始狀態。循環： 按此鍵光標在主菜單循環滾動。選擇： 本機復位后，按此鍵進行電流預置；測試完成后，長按此鍵可打印輸出測試數據。確認： 輸出電流選擇完畢后按下此鍵，由微機控制實現全部測試過程；測試完成后，再次按下該鍵，進行重新測試，以便得到更加穩定準確的測試數據。10、顯示屏:128×64點陣液晶顯示屏，顯示菜單、電流和電阻值等。六、測試與操作方法1、接線A： 單相測量法，儀器接線見下圖：將紅色測試線的插片接到I+上， 插桿接到V+上，測試鉗接到試品一端，將黑色測試線的插片接到I-上，插桿接到V-上，測試鉗接到試品另一端。圖二B、助磁法接線見圖三～五（適用于Y（N）-d-11聯接組別）。圖三圖四圖五對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的 電流比較小，或者為了加快測量速度，可選擇助磁法測量。

<寶雞>天正華意電氣設備有限公司 寶雞直流低電阻計-信譽可靠

寶雞直流電阻測試儀溫度設置：按循環鍵，將光標移至選擇設置，如下圖 此時按選擇鍵，滾動顯示不同的待選項（溫度、時間、參數、導出）。選定溫度后，按確認鍵，進入溫度設置界面，如下圖：通過循環鍵，將光標在當前溫度、折算溫度、材質選擇、存儲幾個選項中滾動。通過確認鍵（上調）和選擇鍵（下調）來改變當前值。根據需要設置當前溫度和折算溫度，選擇好材質，通過循環鍵將光標移動到存儲，按確認鍵保存設置，并返回至初始界面。4、時間設置在開機界面中，按循環鍵將光標移動到選擇設置，如下圖：此時，按選擇鍵，將當前選項切換至時間，按確認鍵可進入時鐘修改界面，如下圖：在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據。修改后按復位保存并退出至初始界面。5、數據查詢開機狀態下，按循環鍵將光標移動到查詢數據菜單，然后按確認鍵進入數據查詢。此時，按循環鍵上翻記錄，按確認鍵下翻記錄，按選擇鍵打印當前數據，按復位退出查詢界面。七、注意事項1、連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好

<寶雞>天正華意電氣設備有限公司 寶雞直流低電阻計-信譽可靠

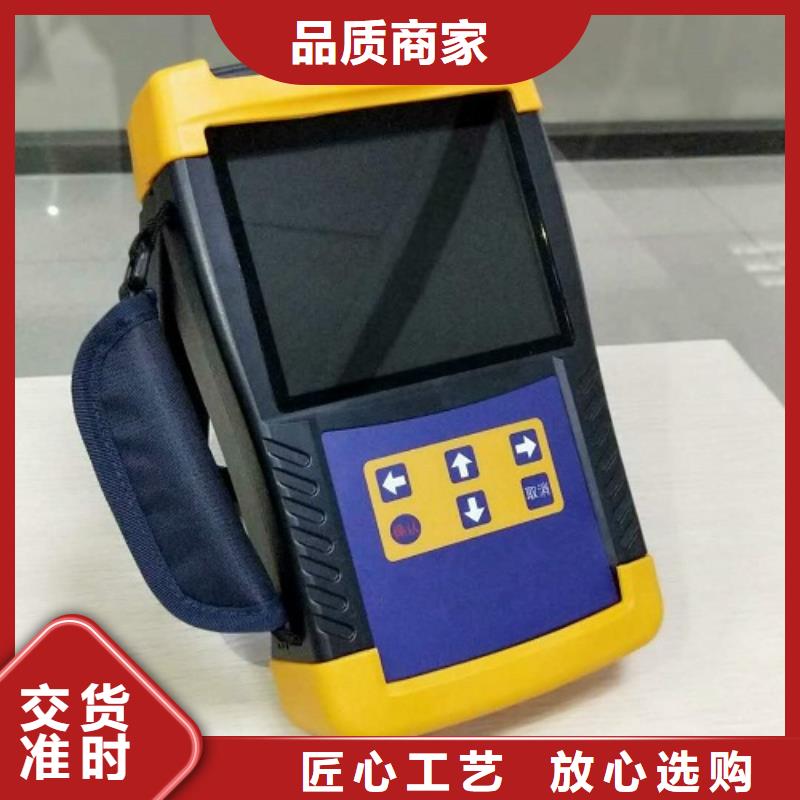

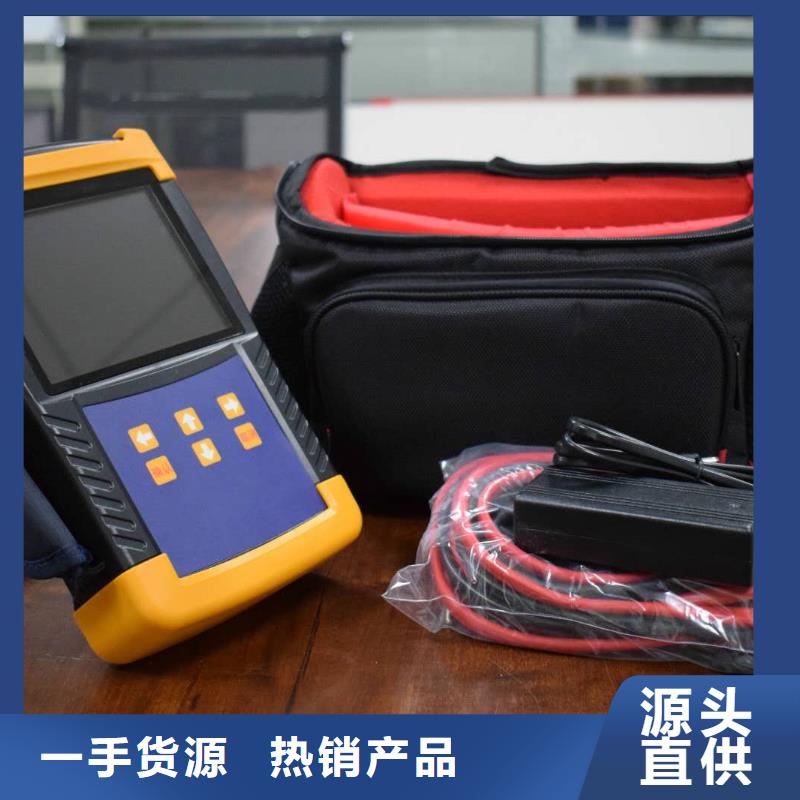

寶雞直流電阻測試儀 簡稱直阻儀、又名直流電阻儀、變壓器直流電阻測試儀等。直流電阻測試是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目、能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。也是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。同時，類似干式變壓器，非晶合金變壓器，由于低壓線圈采用銅箔繞制，電阻值極低，給測試帶來了較高的精度及分辨率的要求。在通常情況下，用傳統的方法（電橋法和壓降法）測試變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了滿足感性線圈直流電阻快速測試的需要，提高直流電阻的測試精度、縮短測試時間以及減輕測試人員的檢測負擔而研制開發了本款直流電阻測試儀，對此本儀表設計了 輸出電流范圍為10A，解決了低值電阻測試的難題。同時針對互感器等高阻值試品，本儀表還將直流電阻測試量程擴展至1MΩ，是測試變壓器繞組以及大功率電感設備直流電阻的理想設備。本儀器還采用5.6寸彩色LCD顯示，操作界面簡潔美觀，內置可充鋰電池及充電電路，以高速微控制器為核心，結合高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路設計方面具有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。以實現高精度、高穩定性、高速測試，還具有自檢、自動放電、輸出電流大、量程寬、抗干擾能力強、充放電速度快、數據分析處理、放電指示等特點。二．技術規格功 能 變壓器繞阻電阻測試、低電阻測試、等電位連接電阻測試、金屬連接電阻測試、微歐計電 源 內置：14.8V 7800mAh可充鋰電池；外接：AC 220V/2A 50Hz/60Hz測試方式 四線法充 電 器 16.8V/2A充電器顯示模式 5.6寸LCD彩屏，640dots×480dots，顯示域116mm×88mm測試接口 I+（電流正）、I-（電流負）、U+（電壓正）、U-（電壓負）輸出電流 10A、5A、1A、400mA、200mA、40mA、<5mA（恒壓12V）量 程(市電220V) 500μΩ~1.5Ω （恒流 10A檔 ）1mΩ~4.4Ω （恒流 5A檔）10mΩ~22Ω （恒流 1A檔）25mΩ~55Ω （恒流 400mA檔）200mΩ~110Ω （恒流 200mA檔）1Ω~550Ω （恒流 40mA檔）10Ω~1MΩ （恒壓 12伏 <5mA）量 程（內置電池） 500μΩ~200mΩ （恒流 10A檔）1mΩ~800mΩ （恒流 5A檔）10mΩ~12Ω （恒流 1A檔）25mΩ~30Ω （恒流 400mA檔）200mΩ~60Ω （恒流 200mA檔）1Ω~300Ω （恒流 40mA檔）1Ω~1MΩ （恒壓 12伏<5mA） 分辨率 0.1μΩ測試精度 恒流檔±0.1%±2dgt; 恒壓檔±2%±2dgt (23℃±5℃，80%RH以下)超量程提示 --OL--放電提示

---
