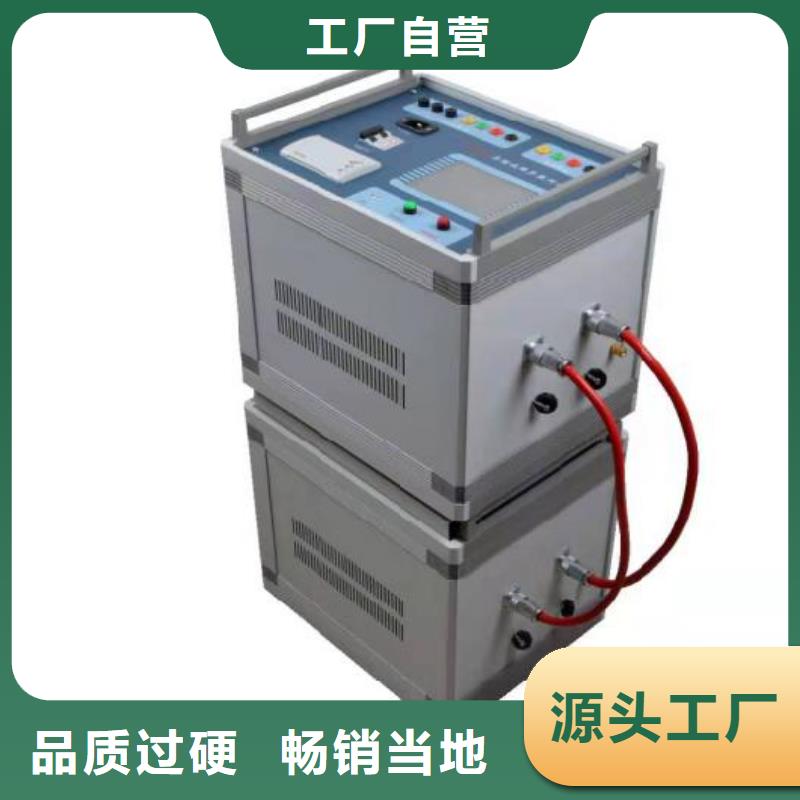

畢節異頻線路參數測試儀按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。 圖 4—3圖 4—4圖 4—5圖 4—64.4、時間設置圖 4—74.4、數據管理圖4—8圖4—9圖4—10 圖4—11圖4—12圖4—13五參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，

畢節異頻線路參數測試儀各母線的啟動電壓值出廠設置為30V。啟動電流值出廠設置為10A。菜單如圖5.16所示：圖5.16按“↑”鍵或“↓”鍵選擇啟動電壓或啟動電流，用“←”鍵或“→”鍵選擇要修改的母線號，按“確認”鍵進入修改狀態。此時按方向鍵修改數值，每按一次數值變化一次，“↑”增1；“↓”減1；“←” 增10；“→”減10。調到所需數值后按“確認”鍵保存，自動跳到下一項，若不保存，則可按“取消”退出。c)“電壓等級”：設值每段母線所屬系統的電壓等級，電壓等級共4個。分為0，1，2，3。 各母線的電壓等級出廠設置為0。菜單如圖5.17所示：圖5.17按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改電壓等級，按“確認”鍵保存。d)“接地方式”： 設置每段母線的接地方式，接地方式有兩種選擇：不接地、消弧接地；其中“不接地”項默認包括不接地和高阻接地兩種接地方式。母線的接地方式出廠設置全部為不接地。 按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改接地方式，按“確認”鍵保存。e)“母線線路”：設置每段線路所屬母線（如圖5.17）；代號：表示的是裝置出線的線路序號，如圖5.17中的“01＃線路”，它對應裝置后面端子的第1號出線CT1。母線號：指裝置出線所屬哪段母線，母線號1、2、3、4對應裝置后面的PT1-PT4段母線。母線代號設置為“5”時，表示該出線不屬任何母線，即無出線。圖5.18按“↑”鍵或“↓”鍵選擇線路，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選擇線路所對應的的母線號，修改完畢后按“確認”鍵保存，并自動退出修改狀態。按“取消”退出。f)“線路名稱”：可根據需要定義每條線路的名稱以方便查詢，名稱長度多可設為4字符，每位可用0~9的數字或A~Z的字母來表示。代號為4段母線和出線順序號。如圖5.19所示：圖5.19按“↑”鍵或“↓”鍵選擇修改項，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選定需要修改的字母或數字，按“↑”鍵或“↓”鍵進行修改，修改完畢后按“確認”鍵保存，自動跳到下一位。第四位修改完畢后自動跳出修改狀態。按“取消”退出。修改名稱為按位修改，每設定一位均要按確定保存，否則修改無效。g) “CT變比”：設置每一條線路的CT變比數值；實際變比值為設置值比

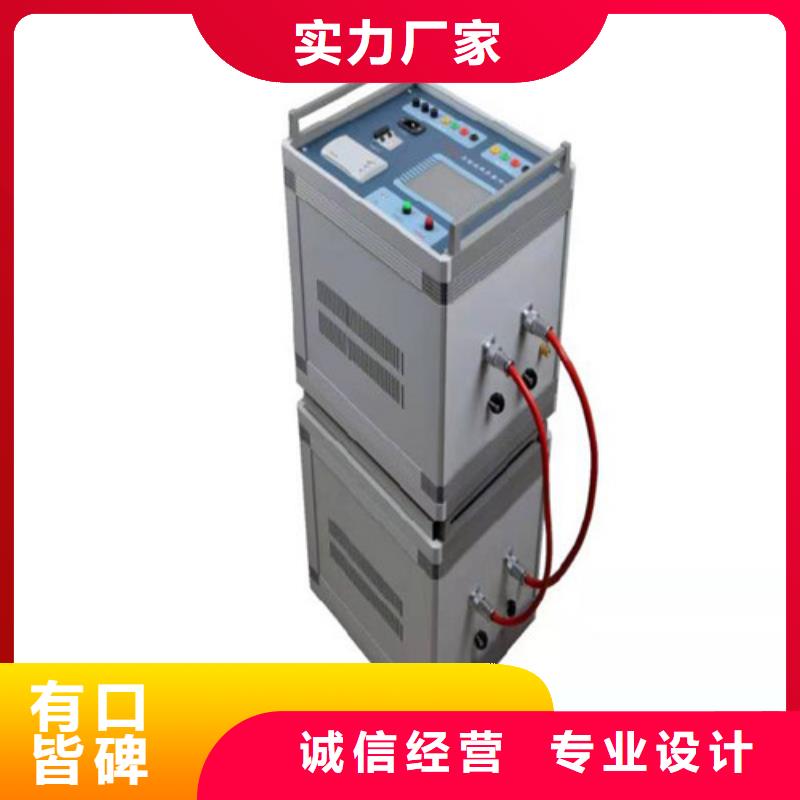

畢節異頻線路參數測試儀按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。 圖 4—3圖 4—4圖 4—5圖 4—64.4、時間設置圖 4—74.4、數據管理圖4—8圖4—9圖4—10 圖4—11圖4—12圖4—13五參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，

畢節異頻線路參數測試儀小電流接地系統單相接地時故障電流的暫態分量比穩態故障電流大幾倍甚至更大，而且暫態量的頻率比較高，消弧線圈接近開路，補償感性電流對暫態分量的影響比較小。小波變換從暫態故障電流中提取故障特征，克服了傅里葉變換不能對信號同時進行時頻局部化分析的缺點，可以對信號進行分析，特別是對暫態突變信號或微弱信號的變化敏感，能可靠地提取出故障特征，顯著地提高了故障選線的精度和可靠性。小波分析法利用接地初始時的一段波形來分析。每條線路，由于長短不一，阻抗值不同導致暫態過程中零序電流所含的諧波分量不同，線路越短，高頻分量越多。小波分析法提取某一頻率段的諧波分量后，各支路的零序電流分布也滿足上述結論。而且，突出的優點是，這種分析法能克服消弧線圈和CT不平衡的影響，這是因?yàn)椋【€圈在暫態過程中還未起作用，而CT不平衡電流分量已被濾去（選擇頻段時去掉基波分量）。但小波分析法在穩態時要同諧波法和能量法相結合。整個裝置工作過程如下：系統無單相接地故障時，裝置處于監視狀態，液晶屏顯示當前日期與時間，當PT開口三角輸出零序電壓大于整定值（出廠設置為30V）時，表示系統發生單相接地，此時CPU將采集的零序電壓數據和所有的零序電流數據進行濾波、排序、判斷、經過多次綜合分析后，將接地故障信息（如接地起始時刻、故障線路號、故障累計時間等），送液晶屏顯示，并將判斷結果送繼電器輸出或串口輸出。4裝置硬件組成4.1裝置技術說明TH-ZJD型裝置的基本組成：由一片DSP統一管理各部分，如圖4.1所示。圖4.1 裝置主要組成部分結構圖4.1.1主要組成部分簡介各部分及功能簡要說明如下：

畢節異頻線路參數測試儀電源部分電源部分輸出電源為：＋5V 12V。 4.1.1.2人機接口a) 直流電源指示、運行及接地指示；b) 液晶顯示功能：漢字顯示；c) 打印功能：可自動打印接地選線故障信息。d) 存儲功能：存儲裝置定值參數，存儲檢測出的接地、諧振故障信息；e）鍵盤功能：觸摸鍵盤。4.1.1.3信息處理部分a) 檢測接地及選線功能；b) 檢測諧振及消諧功能；c) 檢測斷線功能；d) 通迅功能：RS-232或RS-485通訊接口。4.2選型指南4.2.1裝置尺寸MGL系列裝置，結構都為標準的19" 4U機箱。詳細尺寸及安裝開孔見“ 機箱結構”一章。5裝置使用說明5.1裝置前面板說明裝置面板示意圖如圖5.1所示。圖5.1 前面板示意圖 前面板示意圖說明：①液晶顯示屏：顯示系統的運行狀態及故障信息。②信號指示燈:1)運行信號燈（綠光）：裝置處于運行狀態時，此燈閃爍。2)接地信號燈（紅光）：檢測到系統發生接地故障時，此燈亮，接地消失后 燈滅。3)故障信號燈（紅光）：檢測到系統諧振、斷線故障以及裝置本身故障等情況之一時，此燈亮，故障解除后燈滅。4)跳閘信號燈（紅光）：裝置發出跳閘信號時，此燈亮，按“復歸”鍵燈滅。③ 緊湊型鍵盤：共有六個鍵，“↑、↓、←、→”鍵完成光標的移動及數值的修改 “取消”鍵用于取消某項操作或退出某個菜單；“確認”鍵用于確認某項操作。5.1.1通電前檢查通電前，檢查電源電壓是否正常，接線是否正確，裝置各插接件是否插接牢固。5.1.2通電檢查將裝置通電，觀察板上的運行指示燈和液晶顯示屏。正常情況為：運行燈閃爍，液晶顯示系統運行正常界面。5.2操作說明裝置的操作可分為運行和設置兩部分。裝置在正常狀態下工作時，液晶顯示屏下行顯示當前系統的日期和時間。如要對裝置進行操作，按“確認”鍵進入主菜單。正常運行界面

畢節異頻線路參數測試儀從以上分析我們不難看出：1、接地線路的零序電流應該是所有線路中值的。2、接地線路的零序電流方向明顯不同于其他未接地線路，相位相差180度。這兩個結論作為接地選線裝置的原理依據，我們稱之為“相對原理、雙重判據”。單源多線路中性點不接地系統單相接地時電壓電流分析圖系統圖 （b）非故障線路1電流與母線電壓相量圖 （c）故障線路電流電壓相量圖根據上圖分析，可以得出以下幾點結論：（1）在小電流系統中發生單相接地故障時，不存在負序電壓分量，只有正序電壓和零序電壓分量。單相接地短路時出現的故障電流為電容電流。因各序電流在線路上形成的壓降很小，可以忽略不計，所以正序網絡中阻抗為零，負序網絡中阻抗也為零，零序網絡中僅有對地電容，即電容電流就是零序電流（2）在中性點不接地的電網中發生單相接地故障時，故障相對地電壓為零，非故障相對地電壓為電網的線電壓，電網出現零序電壓，它的大小等于電網正常工作時的相電壓，但電網的線電壓仍是三相對稱的。（3）非故障線路3IO的大小等于本線路的接地電容電流。故障線路3IO的大小等于所有非故障線路3IO之和，也就是所有非故障線路的接地電容電流之和。（4）非故障線路的零序電流超前零序電壓為90度；故障線路的零序電流滯后零序電壓90度；故障線路的零序電流與非故障線路的零序電流相位相差180度。(5）接地故障處的零序電流大小等于所有線路（包括故障線路和非故障線路）的接地電容電流的總和，它超前零序電壓為90度，由于單相接地的穩態故障電流比較小，有可能接近于或低于電流互感器容許電流的下限值，測量誤差較大，同時，穩態故障電流在數值上可能與零序電流濾過器的不平衡電流值接近，很難區別。對消弧線圈接地系統，由于感性電流補償，使故障線路穩態故障電流更小，甚至出現反相，給故障選線增加困難。

畢節異頻線路參數測試儀儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備。PC機軟件說明本軟件由儀器出廠時存儲于U盤根目錄下。主要功能：1、導入儀器測試數據文件； 2、顯示詳細數據，可供用戶自行選擇；3、選取相應的測試項目，生成標準報告文件；4、生成單個項目詳細數據報告文件；6.1、軟件主界面（無數據） （有數據）軟件主界面分四大塊：1，導入數據顯示區；顯示所有導入的測試項目標題，包括有時間、線路長度和測試項目名稱，用戶能清楚地找到自己所需要的項目，然后添加到右邊區域并顯示，多能同時添加四個測試項目。

畢節異頻線路參數測試儀若線路是短路故障，所顯示曲線與正弦曲線相似，既A的值隨著頻率的爭加由小向大再向小變化（見線路短路時駐波比與頻率的關系圖）。若線路是開路故障，所顯示曲線與余弦曲線相似，既A的值隨著頻率的爭加由大向小變化（見線路開路時的駐波比與頻率變化的關系圖）。根據波的傳輸理論和理論公式可知，當故障點離測試點距離越近，在注入點出現個駐波波谷時的頻率f0越高。當故障點距離太近時可能測量不到f0的值，當故障點離測試點距離太遠時f0的值可能只有幾百赫茲，我們所測到的可能不是駐波點而是第二、第三駐波點，當曲線波形中駐波點所示故障距離大于50kM時，可通過距離檔位按鈕選擇大于50kM的檔位來進行的測量。七、誤差的修正本儀器程序中的架空線路波速是固定的，對于不同參數的架空線路，其波數與給定波速會有一定偏差。因此，對于不同參數的架空線路，測出的距離也有一定偏差；但這一偏差可通過下列兩種辦法進行修正。1.根據對具體線段參數測試，修改程序中架空線路的波速參數，以保證測量精度。本方法適用于同一電壓等級線路參數基本一致的用戶。此項工作由架空線廠家與用戶配合進行。2.用戶用SH333儀器對已知長度L0的線路測量時，分別測量非故障相長度L1和故障相長度L2，可通過下列公式得到故障距離。Lx＝L0×L2/L1八、注意事項1.儀器中的蓄電池為全密封型，可以任意放置。2.關上電源開關，將220V市電由所配充電線引入充電插口就可進行充電，充電時間為12小時。3.為了延長電池壽命使電池達到使用效果，應每月進行充放電一次
