智能變電站光數字測試儀畢節

畢節手持式光數字測試儀內置1G高速采樣錄波模塊（規程要求：采用采樣速率1G的示波器或波形記錄儀），保證電流電壓響應時間、電流電壓同步性、電流電壓合閘角、開關量一致性測試的正確性；采用錄波方式、展顯狀態發生突變波形，通過分析計算得出結果；波形導出格式為JPG。內置高精度時間模塊，保證毫秒計時間測量的正確性。交直流電流同通道、交直流電壓同通道測量。獨特的跟頻技術，不同頻率的六路電流、六路電壓同時測量，保證電流、電壓的幅頻特性測量的正確性。同時測量電流、電壓的有效值、峰峰值（紋波）、基波值、直流分量、諧波含量。電流、電壓全自動換檔(進行檢定時根據檢測點指定檔位。裝置具有完善的過壓、過流硬件保護功能，避免錯誤操作損壞裝置、保證裝置運行的可靠性。系統能全自動控制繼電保護測試儀輸出，檢測新規程要求的所有項目的時間大約為40分鐘，檢定交流采樣測量裝置大約為15分鐘。1.1 THU66繼電保護測試儀智能檢定裝置前面板1.2

<畢節>天正華意電氣設備有限公司
智能變電站光數字測試儀畢節

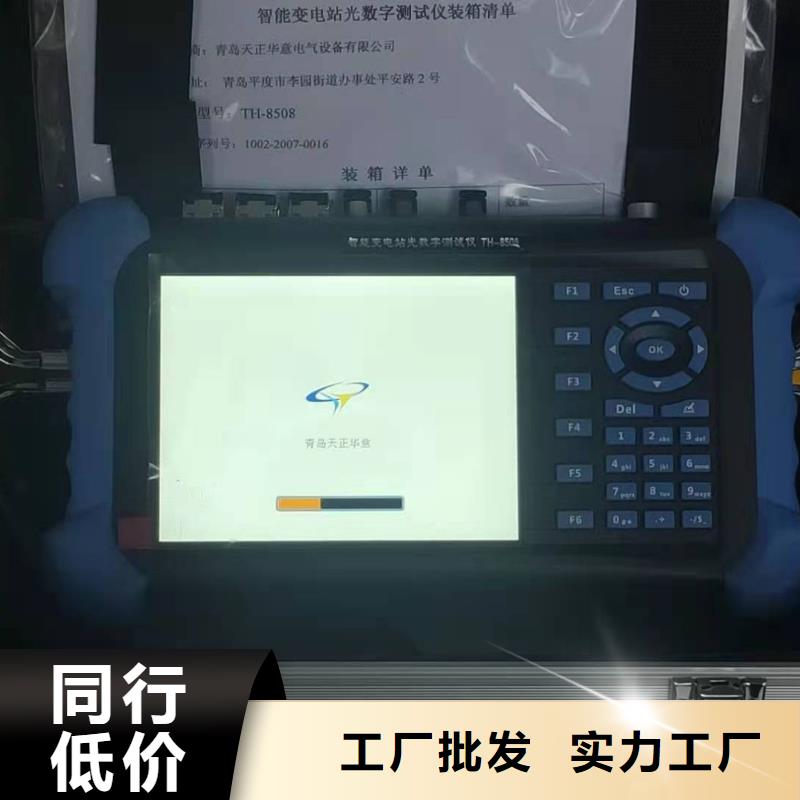

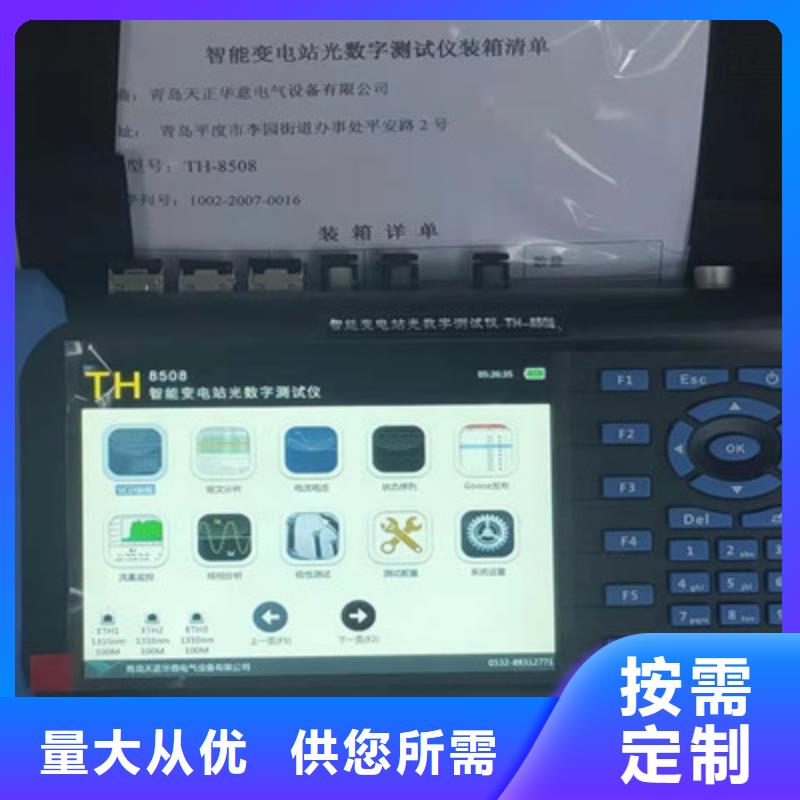

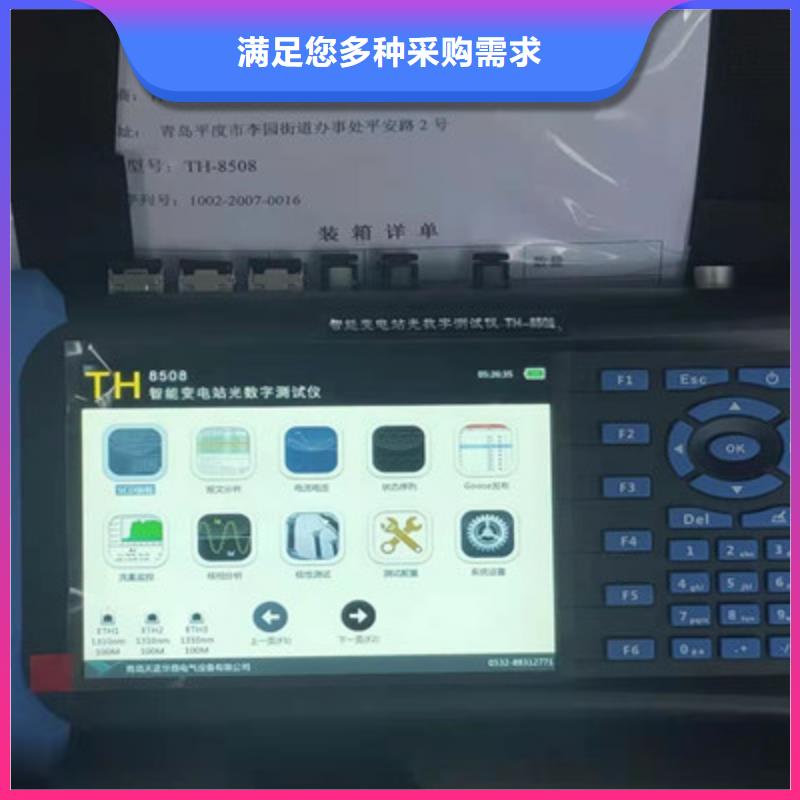

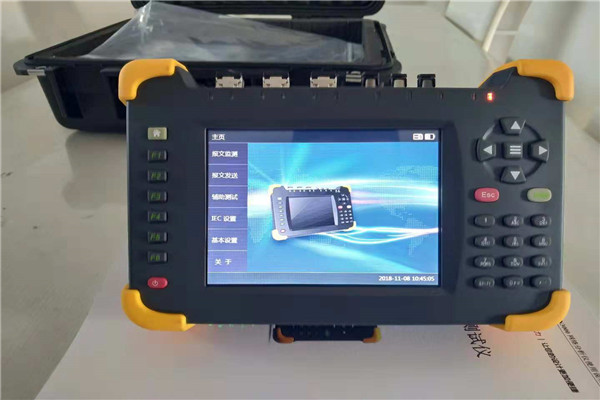

畢節手持式光數字測試儀TH-8508系列光數字測試儀TH-8508智能變電站光數字測試儀升級版用 戶 手 冊青島天正華意電氣設備有限公司公司簡介青島天正華意電氣設備有限公司是一家專業從事電力測試設備研發、生產、銷售、服務為一體的高科技企業。成立于2011年，擁有一支技術精湛、經驗豐富的研發團隊，本著“技術創新，服務至上”的經營宗旨，注重信譽，強調服務，立志成為國內的專業化電力測試設備提供商。自成立以來公司秉承“誠信、敬業、團結、創新”的企業精神，以“關注客戶需求，追求技術創新”為宗旨，始終致力于以“用戶體驗至上”的產品研發。通過不斷加強自主知識產權的核心技術研究，為客戶提供的產品和技術服務。公司倡導“以市場為基礎、以技術為生命、以信譽為靈魂”的核心價值觀，以提高客戶的滿意度來企業自身價值。公司致力于為不同群體的用戶提供更高的應用需求，極力的推動新產品、新技術普及。在品牌的規劃及產品設計中，青島天正華意電氣設備有限公司不斷的注入新的元素，以“質量求生存，以服務求價值，讓品質鑄就品牌”。

畢節手持式光數字測試儀為現場故障診斷提供快捷幫助；?支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；?支持虛端子圖形化顯示功能，數據流向清晰明了；?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；?支持故障仿真和PCAP、COMTRADE格式數據回放功能；?具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；?具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；?支持同時輸出8路授時信號；?具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；?開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；?支持單纖發送、單纖接收；?配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；?配備10.4寸高分辨率顯示屏，支持觸摸操作；?配備WIFI模塊及4G模塊，支持遠程測試功能；?獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。 ?接口完整 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。?內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。?

<畢節>天正華意電氣設備有限公司
智能變電站光數字測試儀畢節

畢節手持式光數字測試儀支持時間同步檢測功能，可對接入的對時信號進行解析并計算其時間偏差；支持SCD文件比對功能，直觀的顯示兩個SCD文件內的不同之處；提供USB口，可通過USB口進行圖片及報文的拷貝支持報文異常測試，可在功能測試過程中進行報文異常測試；支持單纖發送及單纖接收；內置大容量鋰電池，續航時間不少于6小時主要技術參數IEC 61850接口功 能：任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端接口類型： LC數 量： 3對，其中1對為100/1000M自適應，2對為100M波 長： 1310nmFT3接口功 能： GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送接口類型： ST數 量: 1個發送口，1個接收口相位范 圍:0~360°準 確 度:±0.1°分 辨 率:0.1°頻率范 圍:0~1000Hz準 確 度： ＜±0.001Hz(0~65Hz)，＜±0.01Hz(65~450Hz)，＜±0.02Hz(450~1000Hz)分 辨 率： 0.001 Hz 時間范 圍： 10ms~9999.999s分 辨 率： 1ms開關量輸入數 量： 1對 可接空節點及帶電位節點(0~250V)開關量輸出數 量： 1對遮斷容量： DC250V /0.5A反應時間： ＜100us同步接口類型：IRIG-B/PPS光信號數 量：2個:1個對時，1個授時有線連接接口類型： 百兆Lan口，RJ45數 量： 1個供電電源供電電壓： AC 220V，允許偏差：-20％~15％供電頻率： 47~65 Hz充電電壓： 5V4AUSB 口數 量： 1個工作環境條件工作溫度： -10℃~50℃濕 度： ≤95％無凝露其他重 量：2.5kg尺 寸：239mm×41mm×170mm(長x寬x高)顯 示 屏：7寸真彩液晶觸摸屏顯示單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

<畢節>天正華意電氣設備有限公司

畢節手持式光數字測試儀調試接口采用MINI USB接口數據線，不能用作充電接口，以防損壞萬用表。1.6 電源按鈕電源按鈕位于鍵盤右上方，如圖所示。開機：按住電源按鈕3S，啟動開機界面；關機：按住電源按鈕3S，啟動關機畫面。開機注意事項： USB口主要用于導入導出SCD文件或配置文件或測試數據文件，不建議用于給其他設備（如手機等）進行供（充）電，否則有可能導致觸摸屏失效。開機時請先將USB存儲設備從USB接口拔除，否則可能導致觸摸屏失效。第二章 系統操作返回——返回上級頁面，同ESC按鍵操作；GPS同步狀態指示——IRIG-B/PPS/IEEE-1588等狀態指示，當TH-8508智能變電站光數字測試儀成功鎖定上述GPS同步時鐘源后顯示；系統/GPS時間——智能變電站光數字測試儀本機時鐘顯示；如果系統設置中選擇了自動同步GPS時間且成功鎖定了IRIG-B或IEEE-1588信號源，則顯示同步后的GPS時間；輸入法指示——指示多功能鍵盤當前的輸入方式，分為數字、小寫字母、大寫字母，由鍵盤的輸入法切換鍵控制；電量指示——電池剩余電量指示。當電池電量過低時，將無法啟動萬用表或啟動后部分功能失效（如觸摸屏、光口傳輸?shù)龋痪G色:電量充足黃色:電量尚可紅色:電量過低功能鍵——F1-F6，每個功能模塊定義不同；狀態欄——幫助信息/告警/錯誤提示。

智能變電站光數字測試儀畢節

畢節手持式光數字測試儀該系統設計依據是《2010繼電保護試驗裝置校準規范》、JJG1112-2015《繼電保護試儀檢定規程》主要用于檢定繼電保護測試儀的技術性能。系統支持手動/半自動/全自動三種檢定模式，通訊采用接口規范的方式，避免了涉及技術保密的問題；系統自動生成報表，報表格式可預設模板編輯，也可在生成后自行編輯，實現了功能的集成化、測試的智能化、分析的自動化。本系統2011年和北京市電力公司電科院合作，取得了《號：ZL 872.4》本系統2013年和浙江省電力公司電科院合作，取得了《號：ZL 896.3》本系統2013年和浙江省電力公司電科院合作，取得了軟件《號：2013SR》青島天正華意電氣設備有限公司1、設計原理系統由TH66/THU66繼電保護測試儀智能檢定裝置、THFZ全功能程控電子負載及PC機系統軟件三部分構成，系統結構與繼電保護測試儀接線示意圖見圖1所示。圖1檢測繼電保護測試儀原理框圖一 繼電保護測試儀智能檢定裝置主要特性（TH66/0.05級、THU66/0.02級）◆采用DSP＋ARM＋CPLD的組合方式，高速A/D，化的電路，高精度、低溫漂的精密采樣電阻，從而保證測量數據的準確性；采用以太網口通訊保證數據的實時性。

<畢節>天正華意電氣設備有限公司

畢節手持式光數字測試儀系統繼電保護測試儀主要檢測項目繼電保護測試儀智能檢定系統主要功能包括：交流電流、電壓輸出幅值測試交流電流、電壓輸出相位測試交流電流、電壓輸出頻率測試交流電流、電壓輸出幅頻特性測試交流電流、電壓輸出總畸度率測試交流電流、電壓輸出的直流分量測試交流電流、電壓輸出帶載能力測試交流電流、電壓輸出零點漂移測試交流電流、電壓輸出的諧波測試交流電流、電壓輸出的連續性測試交流電流、電壓輸出響應時間測試交流電流、電壓輸出同步性的測試交流電流、電壓輸出合閘角的測試交流電流、電壓輸出對稱性測試直流電流、電壓輸出幅值測試直流電流、電壓輸出紋波測試直流電流、電壓輸出零點漂移測試直流電流、電壓輸出帶載能力測試直流電流、電壓輸出連續性測試直流電流、電壓輸出響應時間測試三對開入量動作的一致性測試三對開出量輸出的一致性測試四、系統相關設備系統設備中包含錄波模塊、電腦、接口轉換器、交換機。接口轉換器把其他通訊接口轉換成網口并通過交換機來相互鏈接；系統軟件安裝在電腦中，運用網口來實現各個設備間的相互通訊，完成項目的檢定通過打印機輸出檢定。

<畢節>天正華意電氣設備有限公司
智能變電站光數字測試儀畢節

畢節手持式光數字測試儀 設置相位參考通道與變比參考組選擇相位參考通道所在的SV報文組；參考通道指定選定參考組的某個通道作為相位參考通道；一次側額定電壓/二次側額定電壓PT變比設置電壓比例因子：0.01，10mV；一次側額定電流/二次側額定電流：CT變比設置電流比例因子：0.0011mA；手動設置：使能后，變比由電壓系數、電流系數兩項決定；應用到所有通道：默認只對當前選擇通道生效，使能后所有通道按通道描述自動匹配PT或CT變比。2.2.3.2 GS報文實時監視變位記錄2.2.4 監視設置采樣值顯示方式顯示二次值——根據設定的變比將顯示數值轉換為二次值；顯示一次值——直接顯示報文中傳輸?shù)臄?shù)值；監控設置是否重采樣——參考相位通道選擇選擇相位參考通道基準；額定延時通道設定指定每組SV報文的額定延時在第幾個通道。2.3 電流電壓開始/停止F1-啟動或停止測試過程；加量/減量F2、F3，按照遞變類型、電壓通道增量、電流通道增量，對已經勾選的電壓/電流變量進行遞增/減輸出數值；配置F4，進入測試配置界面對發送或接收的報文進行定義；開入F5，選擇測試自動結束的開入條件，“或”關系；需要在測試配置中將開出A-H映射到Goose訂閱報文的數據通道；開出F6，控制開出1-8的輸出狀態，需要在測試配置中將開出1-8映射到Goose發布報文的數據通道；勾選——閉合狀態 1 或 10 或 true不選——斷開狀態 0 或 01 或 false開入狀態指示開入有變位，點亮指示燈（綠色）開入設置（測試自動結束條件設置）開出設置（變位）收到開入變位，測試自動結束，自動計算從開始測試（或加、減量操作）到收到開入變位的時間差，作為動作時間。畢節手持式光數字測試儀 狀態序列開始/停止F1，啟動或停止測試輸出；新增F2，在狀態列表添加新的輸出狀態；修改F3，編輯選中狀態的輸出參數與切換條件；刪除F4，刪除選中狀態；結果F5，切換到測試結果分析畫面；配置F6，SV/GS發送與接收報文定義；狀態選擇上、下鍵；狀態使能OK鍵勾選——輸出不勾選——不輸出2.4.1 新增/修改狀態短路IUabc/Iabc進行短路計算；短路IIUxyz/Ixyz進行短路計算；切換方式狀態切換/結束條件定義；開出狀態中開出1-8輸出狀態定義；確定確認新增或修改狀態生效；取消取消新增或修改狀態；2.4.2 短路計算按照設定的短路參數進行短路計算，控制采樣值輸出量；故障類型：單相接地短路、相間短路、相間接地短路、三相短路；空載態——輸出額定電壓電流跳閘態——按PT安裝位置定義跳閘后的相電壓；故障方向：正/反向短路計算模型：電流恒定、電壓恒定、系統阻抗恒定CT指向：指向線路、指向母線PT安裝位置：線路側、母線側負荷電流/功角：設定系統正常運行時的負荷電流幅值與相位短路電流/電壓：設定采用電流/電壓恒定計算模式時，保護安裝處的故障電流/電壓；短路阻抗/阻抗角：設定線路正序短路阻抗及阻抗角；同短路電阻/電抗。短路電阻/電抗：設定線路正序短路電阻及電抗；同短路阻抗/阻抗角。零序補償公式/系數：設定線路零序補償計算公式及系數；系統阻抗/阻抗角：系統阻抗恒定時有效，設定系統正序阻抗/阻抗角系統阻抗補償Ks:系統阻抗恒定時有效，設定系統零序補償系數；2.4.3 切換方式設定狀態的切換/結束方式。結束方式：按鍵觸發、時間觸發、開入觸發、開入或時間觸發狀態保持時長：結束方式為時間觸發時生效，定義狀態輸出時長；觸發后延時:結束方式為開入觸發（開入或時間觸發）時生效，定義收到開入變位后延時輸出時長；開入選擇/邏輯：結束方式為開入觸發（開入或時間觸發）時生效，通過勾選定義參與變位判斷的開入接點及組合邏輯；時間觸發啟動：定義狀態序列測試在指定時間開始。2.4.4 開出定義開出1-8在狀態中的輸出狀態。不勾選——斷開（001，false）；勾 選——閉合（110，true）。2.4.5 測試過程及結果分析點擊開始按鈕（F1），系統按定義好的狀態輸出列表及切換方式連續輸出各個狀態，并記錄各個狀態中的收到的開入變位時刻。測試結束后，自動切換到測試結果分析畫面。2.5 Goose發布Goose控制塊選擇：自動導入測試配置中定義的Goose發布報文控制塊，下拉列表選擇；方向鍵選中控制塊單元格后按OK鍵，彈出下拉選擇框或直接觸屏彈出下拉選擇框。修改值：F1或點擊值列單元格；修改品質：F2或點擊品質列單元格，彈出品質因素修改界面；置測試位：F3，對Goose報文控制塊的測試標志位置位；測試配置：F4，切換到測試配置畫面，進行Goose發布報文定義；發送選項：F5，彈出發送方式選擇畫面，控制發送方式；軟件默認修改通道值或品質后自動發送。發送：F6，當發送方式選擇為“編輯后發送”時生效，即修改通道值或品質后不立即發送，只有當點擊“發送”時才改變輸出。雙點類型注1：雙點類型暫時只支持01和10兩種狀態。注2：軟件暫時支持單點/雙點結構類型的發布。2.6 流量監視流量監視用來監視各個光以太網口的實時收發流量、平均流量、峰值流量。2.7 光功率測量光功率測量需要硬件支持光功率測量模塊可以分析各個光纖以太網口模塊的類型（傳輸速率、波長）、實時光功率強度、平均光功率強度及峰值。2.8 核相進入核相測試模塊，偵聽光口接收報文。支持2 個待核相的合并單元數據實現二次核相，也可是一個合并單元的不同通道組數據。選一路電壓/電流作為基準，顯示待核相電壓/電流組別的幅值、相位、頻率及幅值差、相位差等信息作為核相參考，可檢驗同側電壓/電流相序、有效值是否正確，不同側電壓/電流有效值、相位關系是否正確。 利用多光口同時接收數據的特性，可以將兩條光纖同時接入兩路光串口或兩路光網口，對不同的合并單元的數據進行核相。需要注意的是，核相前需要在“偵聽報文”頁面勾選好待核相控制塊，并點擊“通道配置”，選擇待核通道及基準通道。 通道配置完成后，點擊“核相”或F4鍵，進入核相。2.8.1 向量圖顯示2.8.2 數據對比表格顯示2.8.3 報文統計分析對比2.9 極性測試“極性”功能模塊主要用于光數字電壓、電流互感器、變壓器進行直流法極性測試。 基本步驟如下： 1) 按直流法接好現場測試接線，確保TH-8508智能變電站光數字測試儀處于開機狀態； 2) 進入極性測試界面，掃描SMV，在SMV掃描列表中查找到欲校核極性的SMV，選擇欲校核極性的SMV并勾選需要核極性的通道； 3) 在直流法電池開關合上前按“核相”； 4) 合上電池開關，給出極性測試結果； 5) 極性測試完成后，觀察通道指針左右擺動的情況，如果擺向“-”一端，則說明互感器是負極性；如果擺向“＋”一端，則說明互感器是正極性；如果指針不擺動，則說明測試失敗，需要重新檢查互感器、測試方法、參數設置等。2.10 VLAN測試VLAN測試用于對交換機端口的VLAN分配進行自動搜索。測試接線：搜索設置:端口配置——選擇測試儀的報文發出端口（Tx）及交換機回接端口（Rx）；搜索參數——設置VLANID的搜索范圍，如Vlan ＝ （0 - 100）VLANID的變化則按照設定的幀數進行自動遞變。如設置VlanID每隔1幀，即表示每幀報文的VLANID都將不同。注：您可以選擇SV報文或GS報文進行測試，需要在測試配置中先設置好測試發送用的SV報文或GS報文。結果分析：測試結果實時呈現，將交換機能轉發的VLANID在相應的接收口羅列出來。2.11 智能終端響應時間測試智能終端是數字化變電站一次開關設備的智能操作終端。它采用實時Goose通信，通過與保護和測控等裝置相配合能夠?qū)崿F(xiàn)對斷路器、刀閘的分合操作，同時就地采集斷路器、刀閘等一次設備的開關量信號。在現場調試和故障檢修時，使用TH-8508智能變電站光數字測試儀可以驗證智能終端Goose 收發是否正常，動作行為是否正常，測控保護裝置與智能終端之間的跳/合閘回路是否正常，也可以對其SOE響應時間進行測量。支持GOOSE發布—開入量接點接回、硬開出接點開出—GOOSE訂閱、GOOSE發布—GOOSE訂閱三種模式。2.11.1 模式一：Goose發布—硬開入接點接回測量智能終端跳/合閘回路響應時間。TH-8508智能變電站光數字測試儀給智能終端發送跳/合閘Goose命令，測量智能終端收到Goose報文與硬接點開出的時間差，應＜7ms。測試設置：1、報文配置在測試設置中：選取相應保護裝置發布的Goose跳閘報文（或智能裝置訂閱的Goose跳閘報文），添加到系統設置的Goose發布組中；將Goose發布報文中的跳閘通道關聯到變量開出1或2；確保變量“開入A或B”沒有在Goose訂閱報文中被關聯。2、測試配置按下圖所示，設置測試用例：測試模式——Goose發出硬開入接回響應時間測試勾選“開出量1或2”，設置默認狀態及變位時刻（翻轉時間），并下拉選擇接回的硬開入（A或B），作為測試分析判據。設置測試次數及間隔時間，開始測試。測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。2.11.2 模式二：硬開出接點開出—Goose訂閱測量智能終端開入采集回路響應時間。TH-8508給智能終端開入遙信，測量智能終端收到硬接點開入與發出Goose報文的時間差。應＜10ms(不含消抖時間)。測試設置：1、報文配置選取相應保護裝置訂閱的斷路器分/合位置Goose報文（或智能裝置發布的斷路器分/合位置Goose報文），添加到系統設置的Goose訂閱組中；將Goose報文中的斷路器分/合通道關聯到變量“開入E”；確保變量“開出1或2”沒有在Goose發布報文中被關聯；2、測試配置選擇“硬開出發出Goose接回響應時間測試”模式；在“開出量設置（硬開出變位通道設置）”中使能測變量開出1—對應斷路器分/合位置；在“測試儀自接回”列的單元格，下拉選擇實際接線的硬開入接點A；在“Goose訂閱接回”列的單元格，下拉選擇Goose訂閱報文中關聯到斷路器分/合位置通道的變量“開入E”；設置好測試次數、測試間隔時間以及被測裝置的硬開入消抖時間值；開始測試；測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。2.11.3 模式三：Goose發布-Goose訂閱2.12 測試配置測試配置主要用來定義電流電壓、狀態序列、Goose發布等保護功能測試模塊需要用到的SV/GS控制塊。新增 F1添加新的SV/GS報文控制塊；修改 F2編輯選中SV/GS報文控制塊的屬性參數；刪除 F3刪除選中SV/GS報文控制塊；通道映射 F4用于定義SV報文控制塊的數據集，包括通道映射、變比設置、品質設置等；光口轉發 F5用于控制光口數據進行鏡像、轉發、回環；下載 F6保存并下載設置的報文控制塊參數定義并使其生效；測試配置有任何變動，您都必須點“下載”否則不會生效。控制塊使能OK鍵不勾選——不發送或接受該組報文；勾選——發送或接收該組報文2.12.1 添加報文控制塊提供三種添加方式：從解析的SCD文件中添加；從報文分析模塊偵聽到的報文控制塊添加；手動添加。手動添加/修改9-2 SV報文AppID：0x0000-0xFFFFVLANID:0-4095優先級：0-7配置版本號：0-255ASDU個數：0-20采樣點數：24-256點/周波同步方式：軟件強制，按同步標志位設定值發送；外部控制，按萬用表GPS同步對時（IRIG-B、PPS、1588） 的實時狀態發送；額定延時：0-5000ms通道個數：1-40歸零方式：整秒歸零（如80點/周波時，采樣計數0-3999）；不超過65535（采樣計數0-65535）手動添加/修改Goose報文類型：Goose發布或Goose訂閱AppID：0x0000-0xFFFFVLANID:0-4095優先級：0-7配置版本號：0-255TTL:報文生存周期，一般采用2×T0（心跳）時間T0：心跳間隔T1：小間隔Goose發送過程（機制）示意圖通道數：0-128，Goose通道數據類型不同時，通道個數也會不同。手動添加/修改FT3報文報文格式IEC60044-8（國網）擴展幀報文IEC60044-8標準幀報文許繼私有FT3格式報文通訊傳輸方式：曼碼或異步串口波特性：5M、2M、4M、6M、7.5M、8M、10M可設采樣率：24～256點/周波LNNAME：邏輯接點名，0x00-0xFFLDNAME：邏輯設備名，0x0000-0xFFFFDATASET：數據集，0x00-0xFF額定相電流：A額定相電壓：KV額定中性電流：A額定延時：us2.12.2 通道映射9-2 SV通道映射定義SV報文控制塊的數據集，包括通道變量映射、變比、品質、額定延時等。通道映射F1，將SV報文數據集通道映射到第I組或第II組變量，自動根據通道描述自動關聯到電流或電壓或延時變量；還可以通過映射列的下拉選擇框進行調整。變比設置默認只對選中通道生效，勾選“應用到所有通道”對所有通道生效。品質因素SV一般只對有效位、檢修位進行設置。GS通道映射定義GS報文控制塊的數據集，包括通道變量映射、數據類型、品質、默認值等。通道映射F1，將GS報文數據集通道映射到開出1-8(GS訂閱映射到開入A-H)；數據類型DAType基本類型DOType結構類型數據類型：單點、雙點、整形、無符號整形、浮點、字符、BCD等Q品質T時間戳FT3通道映射保護電流01CF（463）保護電壓2D41（11585）測量電流/電壓2D41（11585）2.12.3 光口數據鏡像、轉發、回環鏡像：將某個光口發出的報文鏡像到其它空閑的發送光口，使多個光口發送同樣的報文；轉發：將某個光口接收的報文從其它空閑的光口轉發出去，用于串行偵聽報文或閉環試驗；回環：在外部不接線的情況下，將光口發送的報文通過底層處理使其回環到該光模塊的接收口，用于自檢等。2.13 系統設置2.13.1 同步與時間IEEE-1588對時開啟IEEE-1588對時設置對時端口，選擇ETH1或ETH2；自動同步時間勾選后，一旦鎖定IRIG-B或IEEE1588信號，自動將本機時間與GPS時間同步。消抖時間設定測試儀硬開入接口的抖動時間。2.13.2 顯示設置屏幕亮度20％～待機時間30s～從不待機，用戶在待機時間內無操作，屏幕自動關閉。按任何鍵或點觸屏幕退出待機狀態。智能省電默認開啟。智能省電模式開啟時，當系統進入待機后，如果在待機時間設定值內仍無任何操作（即兩倍待機時長設定值內用戶無操作），系統將自動關閉光纖模塊的通訊，以達到更優的節電效果。一旦退出待機狀態，光纖模塊自動開啟。注：當使用測試儀對報文進行長時間監控時，應關閉智能省電模式。2.13.3 默認參數高中低三側PT、CT變比2.13.4 軟件版本信息提供出廠編號、日期查詢及軟件版本查詢。軟件版本升級操作：1、將軟件升級包復制到U盤根目錄；2、將U盤插入USB接口；3、選中“升級”行，按OK鍵（或雙擊“升級”行），自動升級。

畢節手持式光數字測試儀切換方式設定狀態的切換/結束方式。結束方式：按鍵觸發、時間觸發、開入觸發、開入或時間觸發狀態保持時長：結束方式為時間觸發時生效，定義狀態輸出時長；觸發后延時:結束方式為開入觸發（開入或時間觸發）時生效，定義收到開入變位后延時輸出時長；開入選擇/邏輯：結束方式為開入觸發（開入或時間觸發）時生效，通過勾選定義參與變位判斷的開入接點及組合邏輯；時間觸發啟動：定義狀態序列測試在指定時間開始。2.4.4 開出定義開出1-8在狀態中的輸出狀態。不勾選——斷開（001，false）；勾 選——閉合（110，true）。2.4.5 測試過程及結果分析點擊開始按鈕（F1），系統按定義好的狀態輸出列表及切換方式連續輸出各個狀態，并記錄各個狀態中的收到的開入變位時刻。測試結束后，自動切換到測試結果分析畫面。2.5 Goose發布Goose控制塊選擇：自動導入測試配置中定義的Goose發布報文控制塊，下拉列表選擇；方向鍵選中控制塊單元格后按OK鍵，彈出下拉選擇框或直接觸屏彈出下拉選擇框。修改值：F1或點擊值列單元格；修改品質：F2或點擊品質列單元格，彈出品質因素修改界面；置測試位：F3，對Goose報文控制塊的測試標志位置位；測試配置：F4，切換到測試配置畫面，進行Goose發布報文定義；發送選項：F5，彈出發送方式選擇畫面，控制發送方式；軟件默認修改通道值或品質后自動發送。發送：F6，當發送方式選擇為“編輯后發送”時生效，即修改通道值或品質后不立即發送，只有當點擊“發送”時才改變輸出。雙點類型注1：雙點類型暫時只支持01和10兩種狀態。注2：軟件暫時支持單點/雙點結構類型的發布。2.6 流量監視流量監視用來監視各個光以太網口的實時收發流量、平均流量、峰值流量。2.7 光功率測量光功率測量需要硬件支持光功率測量模塊可以分析各個光纖以太網口模塊的類型（傳輸速率、波長）、實時光功率強度、平均光功率強度及峰值。

智能變電站光數字測試儀畢節

畢節手持式光數字測試儀本產品集光數字網絡信號分析儀與光數字繼電保護測試儀于一體。、實用的測試功能，支持交流試驗、整組試驗、狀態序列、核相、極性、虛端子、差動保護、距離與零序、故障回放等試驗?zāi)K。技術特點基于SOC高集成度硬件平臺開發，采用可靠穩定的嵌入式Linux系統10.1寸1280＊800高分辨率，電容式全觸控屏操作用于智能站數字信號測試分析和繼電保護調試支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；可直接通過U盤導入SCD文件，支持直接導入500kV、750kV智能變電站的SCD文件；支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；支持虛端子圖形化顯示功能，數據流向清晰明了；支持從 CID、SCD等文件導入SV、GOOSE報文配置，并支持網絡偵測配置；具備實時告警功能，現場應用更方便；裝置支持授時功能，可對外輸出光IRIG-B(DC)及光PPS對時信號；支持串接監聽功能，可在不中斷現場數據傳輸?shù)那闆r下對數據進行解析和分析；支持光功率計功能，可測試光網口及光串口的功率；支持網絡壓力功能，模擬各種異常報文或異常流量對設備的可靠性進行檢驗；支持核相功能，可比較同一控制塊的不同通道的相位，也可比較不同控制塊的不同通道的相位；支持互感器極性測試功能；

---
