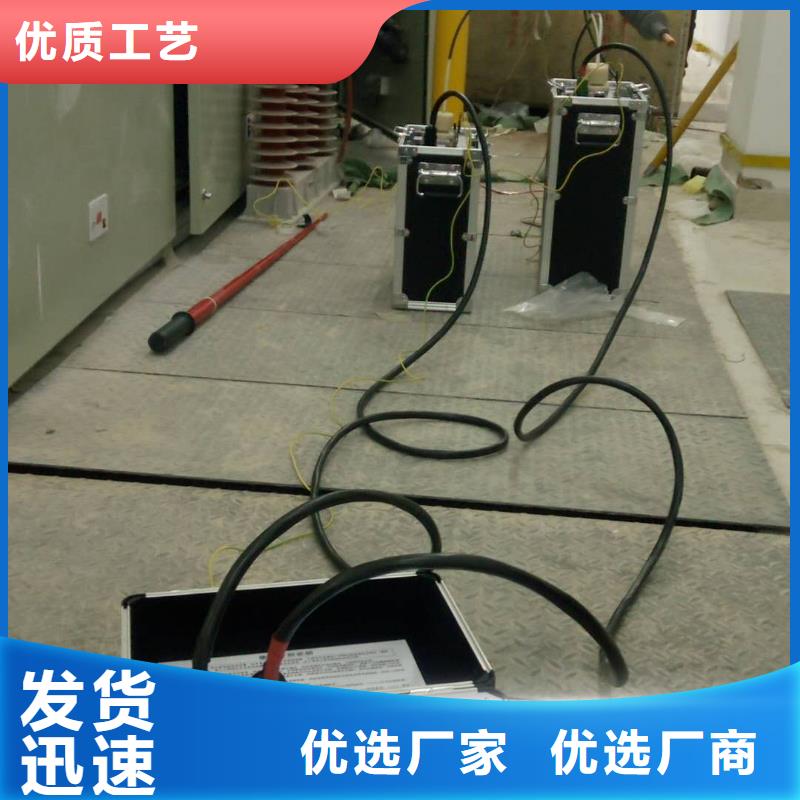

郴州超低頻高壓發生器 自動升壓自檢成功后，儀器自動進入升壓狀態。儀器將用若干個周期的時間將電壓升至設定值。在升壓過程中，按停機鍵，儀器將切斷電壓輸出，回到開始畫面。當升壓值接近設定值時出現圖6圖6此時按“上下”鍵，微調電壓，按“確定”鍵，出現圖7，儀器開始計時，計時結束后自動打印試驗報告。回到開始畫面，放電結束后關機再開始下一次測量。圖7★另外還有兩種非正常停機：過壓保護停機、過流保護停機。停機后出現相應的提示界面，放電結束后，再調整限制電壓值或限制電流值，再開始下次測量。七、電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。3、試驗電壓峰值：Ｕmax＝３Ｕo，其中Ｕo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如：額定電壓為10KV電纜，單相額定電壓 Ｕo：Ｕo＝１０/√３kV所以試驗電壓峰值為：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、試驗時間：3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖8所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。

<郴州>天正華意電氣設備有限公司

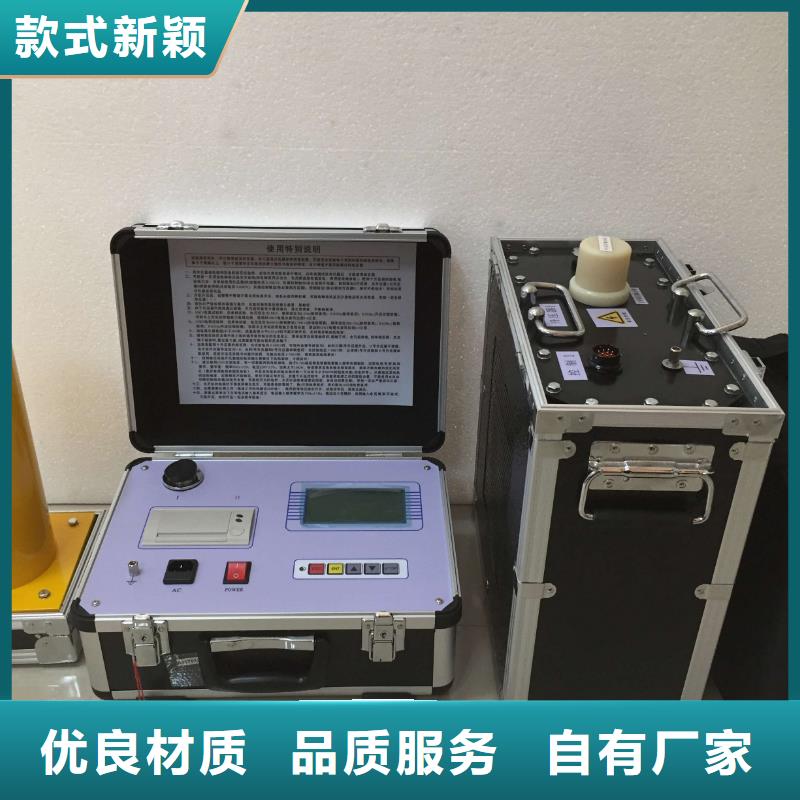

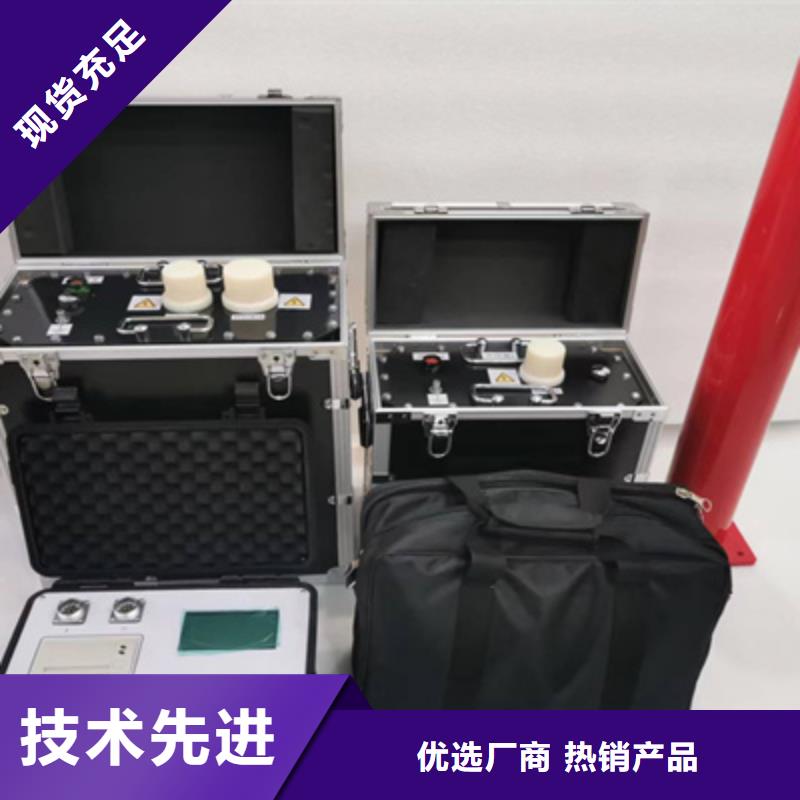

郴州超低頻高壓發生器產品簡介本產品結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：★電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。★過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。★過流保護：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。★ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。★由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

<郴州>天正華意電氣設備有限公司 郴州超低頻交流高壓試驗裝置

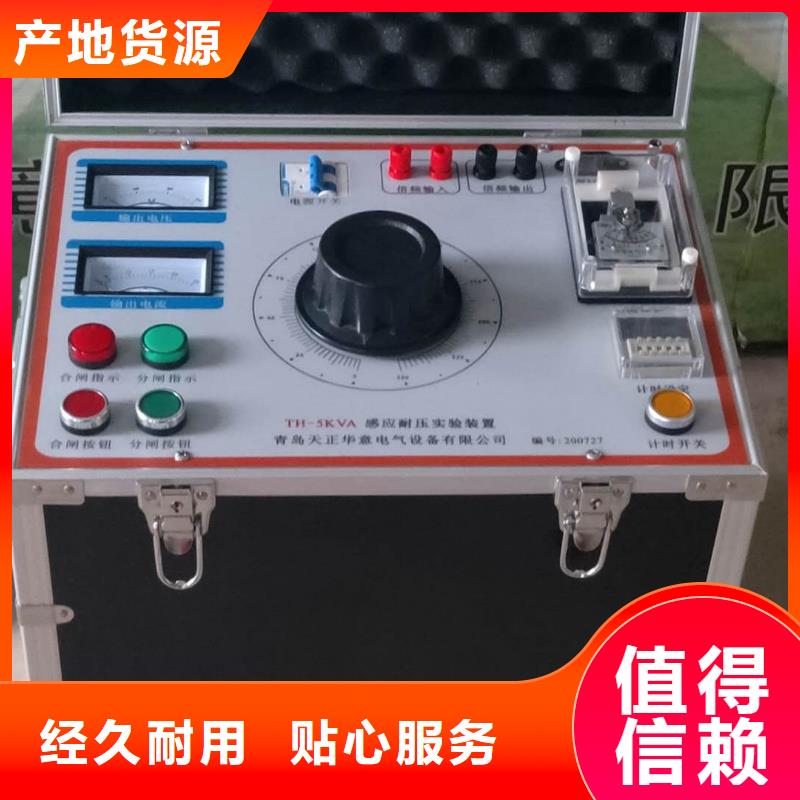

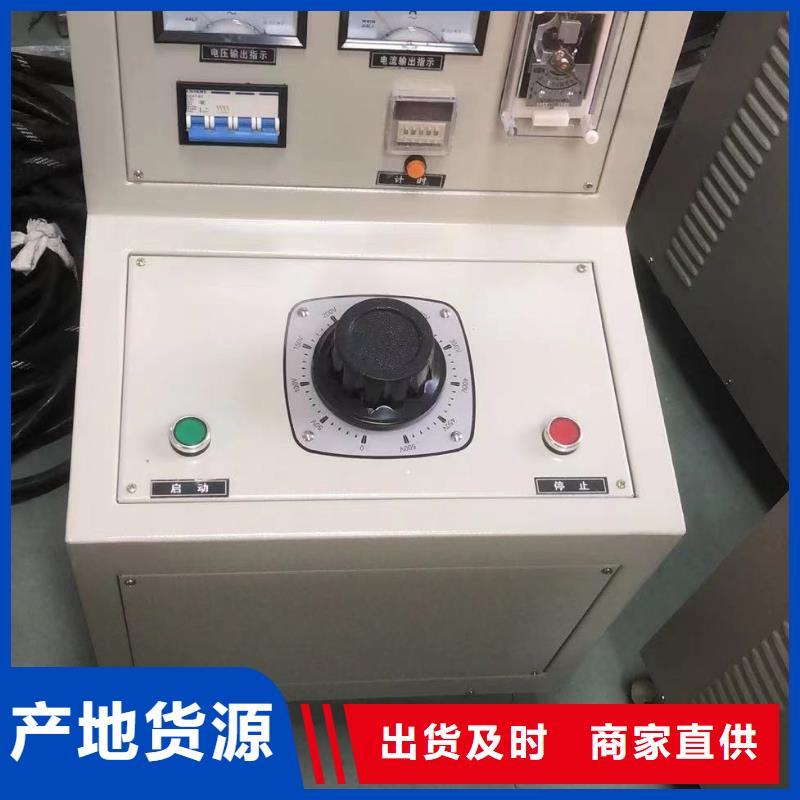

郴州超低頻高壓發生器感應耐壓試驗的原理變壓器剛出廠時，沒有經過長時間惡劣環境的考驗，沒有外施額定電壓和頻率的電源作為長期試驗，以致繞組匝間和段間的電壓不足以達到電介質缺陷處的擊穿電壓，難以造成這些絕緣缺陷處的放電和擊穿，這種存在絕緣故障隱患的變壓器與絕緣性能良好的同類變壓器的空載電流和空載功耗沒有太大的差別，故難以發現這些隱患。感應耐壓給變壓器施加兩倍額定電壓以上的電壓，可在縱絕緣缺陷處建立更高更集中的場強，繞組匝間、層間和段間的電壓達到并超過電介質缺陷處的擊穿電壓。感應耐壓試驗給變壓器施加的頻率在兩倍的額定頻率以上，較高的頻率又可大大降低固體電介質的擊穿電壓，使得絕緣缺陷更容易被擊穿。感應耐壓試驗所規定的外加電壓的作用時間亦可保證絕緣缺陷的擊穿，故感應耐壓可以可靠地檢測變壓器縱絕緣性能的好壞。感應耐壓試驗給變壓器外加電源的頻率之所以在兩倍的額定頻率以上，是因為變壓器的勵磁電流 i 主磁通振幅 ?m 的特性曲線一般設計在額定頻率和額定電壓下接近彎曲飽和部分如圖 1 所示又因在電源頻率不變的情況下，主磁通 ?m 決定于外加電壓 U，圖 1 激勵電流與主磁通振幅U＝E＝4.44Wf?m其中，U 是外加電源電壓(V)E 是加電繞組的感應電動勢(V)f是外加電源頻率(Hz)W 是加電繞組的匝數(n)。

<郴州>天正華意電氣設備有限公司 郴州超低頻交流高壓試驗裝置

郴州超低頻高壓發生器產品簡介本產品結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：★電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。★過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。★過流保護：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。★ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。★由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

郴州超低頻高壓發生器產品簡介本產品結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：★電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。★過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。★過流保護：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。★ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。★由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

<郴州>天正華意電氣設備有限公司
郴州超低頻交流高壓試驗裝置

郴州超低頻高壓發生器技術參數1、輸出額定電壓：參見表12、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、帶載能力：參見表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、測量精度：±（3％滿量程＋0.5KV）5、電壓波形失真度：≤5％6、使用條件：戶內、戶外；溫度：-10℃∽＋40℃；濕度：≤85％RH7、電源：交流50 Hz，220V ±5％，配20KVA變頻電源（輸入電壓127V，輸出電壓220V）8、電源保險管：參見表1五、儀器結構說明1、控制器面板示意圖 圖1圖1中各部件示意以及功能說明：(1)“地”：接地端子，使用時與大地相連。(2)“控制輸出”：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。(3)“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。(4)“功能鍵”：其功能由顯示器提示欄對應位置提示。(5)“AC220V”：電源輸入插座，內藏保險管。(6)“開關”：電源開關。內藏指示燈，開時亮，關時熄。(7)“打印機”：打印測試報告。(8)“液晶顯示器”：顯示測試數據。

郴州超低頻交流高壓試驗裝置

郴州超低頻高壓發生器、電力電容器的超低頻耐壓試驗方法試驗操作方法與上述方法相似，連線方法如圖11所示。在確定試驗電壓和試驗時間時，應按照有關規程辦。　 圖11 測量電容器的連線圖注意事項1、本儀器所配升壓器不得作它用。2、機內帶電切勿自行拆機修理，以免發生意外。儀器有故障，應與我公司聯系修理。3、關機后應用放電棒對試品進行充分放電再拆線。4、開機前應用放電棒對試品進行充分放電。5、每次啟動升壓前應用放電棒對試品進行充分放電。一、用本儀器做電纜和發電機耐壓試驗前，應該先用兆歐表進行測試，兆歐表測試沒有問題 后，才能使用本儀器。二、開機前一定用放電棒將試品充分放電(放電棒使用方法為：先用限流放電端放電，再用接地端放電)。配兩個升壓器的超低頻接線方法：當單獨使用升壓器I時(試驗電壓≤30KV)，儀器控制輸出I務必接到升壓器I，控制輸出II不連接。當升壓器I與升壓器II串聯使用時(試驗電壓≤80KV)，儀器控制輸出I務必接到升壓器I，控制輸出II務必接到升壓器II，不能接反！否則會損壞儀器或者試品。三、開機升壓后，如需要中斷請不要關閉電源開關，請務必使用停機鍵，用放電棒將試品充分放電后再關閉電源。否則一定會損壞儀器

---
