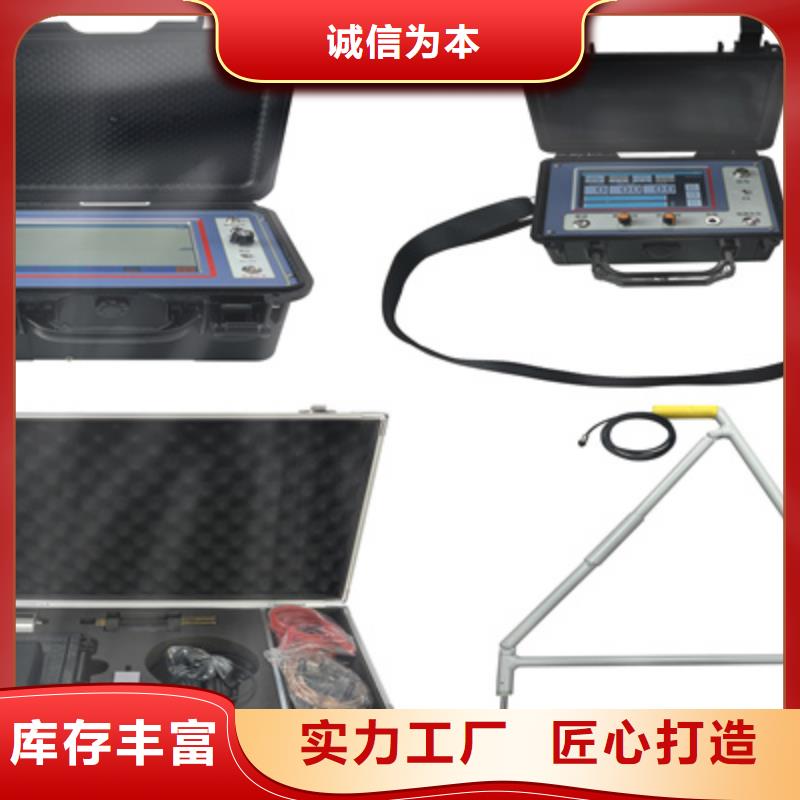

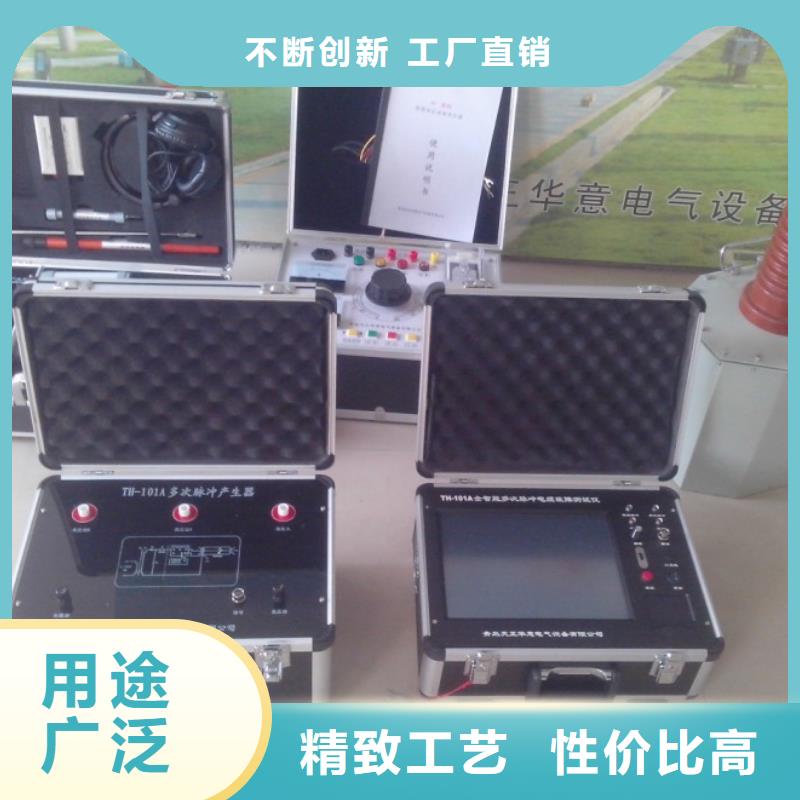

大同電纜故障探測儀 智能型電纜故障測試儀一、簡介TH-2003智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH-2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃?xì)怏w環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!二、功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。8.在任何環境下性能穩定，不死機，信號采集高壓保護措施。

<大同>天正華意電氣設備有限公司

大同電纜故障探測儀 很多用戶都習慣使用此方法。是三次脈沖法測試電纜故障的一種補充方法。外接線路較為簡單，但是波形分析的難度較大，只有在大量測試的基礎上，有一定經驗后才能熟練掌握，遠沒有三次脈沖法簡單，但還是一種行之有效的測試方法。將儀器附帶的電流取樣器用信號線與主機連接后放在電纜與高壓設備間的接地線旁即可。只要沖擊高壓發生器輸出的電壓足夠高，故障點在此沖擊高壓的沖擊下圖六 高壓閃絡測試法接線圖被擊穿，電纜中就會產生電波反射。電流取樣器將地線上的電流信號通過磁耦合取得的感應反射電波傳電纜故障預定位測試主機，經過A/D采樣和數據處理，并將采得的波形顯示在屏幕上進行故障距離分析。圖七 高壓閃絡法測試波形儀器的預置方法和三次脈沖法的預置一樣，只是在預置時將采樣方法改成高壓閃絡法即可。電纜類型和采樣頻率確定以后就可以點擊“采樣”鍵 ，進行采樣等待。一旦高壓發生器進行沖擊高壓閃絡，儀器就自動進行數據采集和波形顯示。屏幕上方紅色波形是經過局部放大后的波形，下方藍色波形為測試波形全貌。當采集到較為理想的波形后，便可操作“波形縮放”和位移、移動游標來標定故障距離。操作方法與低壓脈沖法一致。4．波速測量不同廠家生產的電纜，盡管型號相同，因?yàn)楣に嚭徒橘|(zhì)配方的差異，會導致電波傳播速度的差異。如果直接使用儀器給出的平均電波傳播速度，會造成一定的測試誤差。為了更加地測試故障距離，往往需要重新核對（測試）該電纜的電波傳播速度。電波測速的方法如下：A.首先選一段已知長度被測電纜。如果此次被測電纜的長度為已知，也可以用此電纜進行測速。B. 儀器進入設置界面后，按“采樣方法”后選擇“速度測量鍵”。 選取適當?shù)牟蓸宇l率和脈沖寬度。儀器的測量夾子線接在被測電纜的芯線和外皮上。按“電纜長度”鍵，彈出對話框，填寫電纜長度值，按“OK”鍵。點擊“采樣”鍵 ，儀器屏幕將顯示低壓脈沖開路測試波形，通過游標定位儀器將自動顯示所選的電纜的測試速度。

大同遙控型高壓電纜刺扎器定制批發

大同電纜故障探測儀跨步電壓法使用教程。為了更快掌握電纜故障儀的使用方法，可用一根約30米長的電線模擬。如果在模擬的環境下能熟練使用儀器找到故障點，那么在實際使用中就會更方便了。如圖：將電纜拉直放在地面上，電線兩頭剝皮露出銅線，電線一端接信號源，另一端埋入地下約10厘米（埋入點C就是我們要找的故障點）。啟動信號源和手持機，頻率就按默認的65kHz。1、將叉子貼著電線，平行于電線的方向插入地下，調節定點增益，使信號強度約為10（信號約10格）2、調節路徑增益使電磁波信號在10格左右，沿著電線往C點走，如果偏離了電線，電磁波信號會減弱。3、沿著電線往C點走，每隔50厘米，將叉子插入地下，穩定后看信號強度，會發現信號強度逐漸增大。4、到了A點（距離故障點約3米），信號強度可能滿格（15），這時調節定點增益，使信號強度約為10。5、再繼續玩前走，每次走30厘米，會發現A到C信號強度越來越大，然后C到E又變小。這是因?yàn)殡娏饔蒀點往外流，越靠近C點電流越大，檢測到的信號也就越強。6、在B點調節定點增益，使信號強度約為10，從B點往D點走， 每次前進10厘米，會發現B點到C點信號變強，C點到D點變?nèi)?。?dāng)C點處于叉子的正中心時，信號弱，信號強度可能只有4左右。這是因?yàn)楣收宵c(diǎn)到叉子兩端的距離相等，故障點C到叉子兩端的電壓相等，方向相反，所以叉子兩端的電壓約為0，所以信號也約為0。7、然后垂直于電線（或者叉子）畫一條線（圖中虛線），從F點往G點走，每次前進10厘米，會發現和6一樣的檢測效果。沿著虛線，當C點處于叉子的中心時，信號強度小，約為3，其他地方都比較大。8、由此可以判定，實現電線和虛線交叉的地方就是故障點了，故障點可到10厘米左右。按上述步驟來回練習，熟練使用后就可以開始實際應用了。

<大同>天正華意電氣設備有限公司

大同電纜故障探測儀 實際應用。 調節路徑增益，使電磁波信號在10格左右，沿著電線方向走，如果偏離了電線，電磁波信號會減弱，那么就要往左或右移。2，每50厘米插入測一次信號強度，剛開始調節定點增益，使信號強度約為10，如果調不到10，就將定點增益調到。3，往前走，當信號變得很大時，信號強度在14左右，就說明接近故障點了，在2米范圍來回查，每次前進10厘米，直到找到信號強度弱（4左右），在叉子中心點，畫一條垂直于叉子的線，然后在此處前后1米范圍找信號強度弱點（4左右），那么該處就是故障點了，故障誤差不超過10厘米。水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。注：此儀器要求水內冷發電機接地裝置必須解開，否則無法使用！一、主要特點1．采用32位微控制器控制，全中文操作界面，操作方便。2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3．輸出電流大，5000V下輸出大于20mA。4．高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。5．抗干擾能力強，能滿足超高壓變電站現場操作。6．測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度： ±10％測量范圍： 0.1M～100GΩ試驗電壓： 5000V 短路電流： ＞20mA測量時間： 1分鐘～10分鐘（與測量方式有關）電 源： 180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境： 溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

大同電纜故障探測儀操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）；第二步：用信號源（信號發生裝置）向故障線路注入檢測信號；第三步：用信號采集器和信號接收定位器根據二分法檢測信號；第四步：確定故障點。三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠；（2）裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障.；（3）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用；（4）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度；（5）電流采集接收無線天線內置，確保鉗表絕緣可靠；（6）背光顯示可以設置，方便夜間使用；（7）體積小、重量輕、操作簡單、攜帶方便。3.2技術參數（1）信號發生裝置異頻電流輸出范圍：0-70mA搖表測量范圍：0-30MΩ輸出精度：±1mA輸出功率：50W測量范圍：0-80kΩ檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V/12Ah工作時間：大于6h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：大于40m鉗口尺寸：Φ48mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-1000A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5

<大同>天正華意電氣設備有限公司 大同遙控型高壓電纜刺扎器定制批發

大同電纜故障探測儀在實際的電纜故障定位現場，情況往往非常復雜。有以下幾點應注意：1、若現場環境噪聲很大（如車輛流量大的公路旁、走的人多的街道或在工地附近等）。閃絡沖擊放電時，除故障點傳來的振動波外，還有汽車引擎聲、喇叭聲、腳步聲、說話聲、機器轟鳴聲……。這些噪聲將嚴重地影響定點儀穩定性，使得讀數似乎雜亂無章。其實，還是有其規律性的，仔細觀察讀數便可發現，計數屏的讀數總有一個相對穩定的讀數，無論噪聲干擾如何變化，只要噪聲不是連續的，此讀數的出現率非常高。此讀數即是故障點的距離。對計數屏上經常出現的無規律小讀數，不必理會。隨著探頭接近故障點，其讀數會逐漸減小。當穩定的讀數變到小時，此處即為故障點位置。2、如果定點現場有連續的較大噪聲，如電動機、鼓風機、排風扇、發電機、真空泵等發出的聲音 ，將會導致數顯失效，無論探頭放置何處，數顯屏總是出現零點幾米（甚至0.1米）小數值。此時只能利用定點儀的聲、電同步探測功能聽測與數字屏刷新計數同步的地震波，用人的判斷力去區分環境干擾噪聲，以振動波的點去確定故障位置，不必去關心數顯屏的讀數。3、定位現場的電纜故障點位于埋地穿管之中。沖擊放電時，在穿管的兩個端口處聲音，而在管子中央部位可能聽不到聲音，便有可能出現兩管口有固定讀數，而在其余地方（如管子中央部位或遠離管口）僅顯示滿亮99.9米，此時便可根據兩個穩定讀數點的數值變化規律判斷管中故障位置。只要挖出穿管，便可以用探頭在管子上實施定位。此時的誤差一般不會超過10㎝。

<大同>天正華意電氣設備有限公司

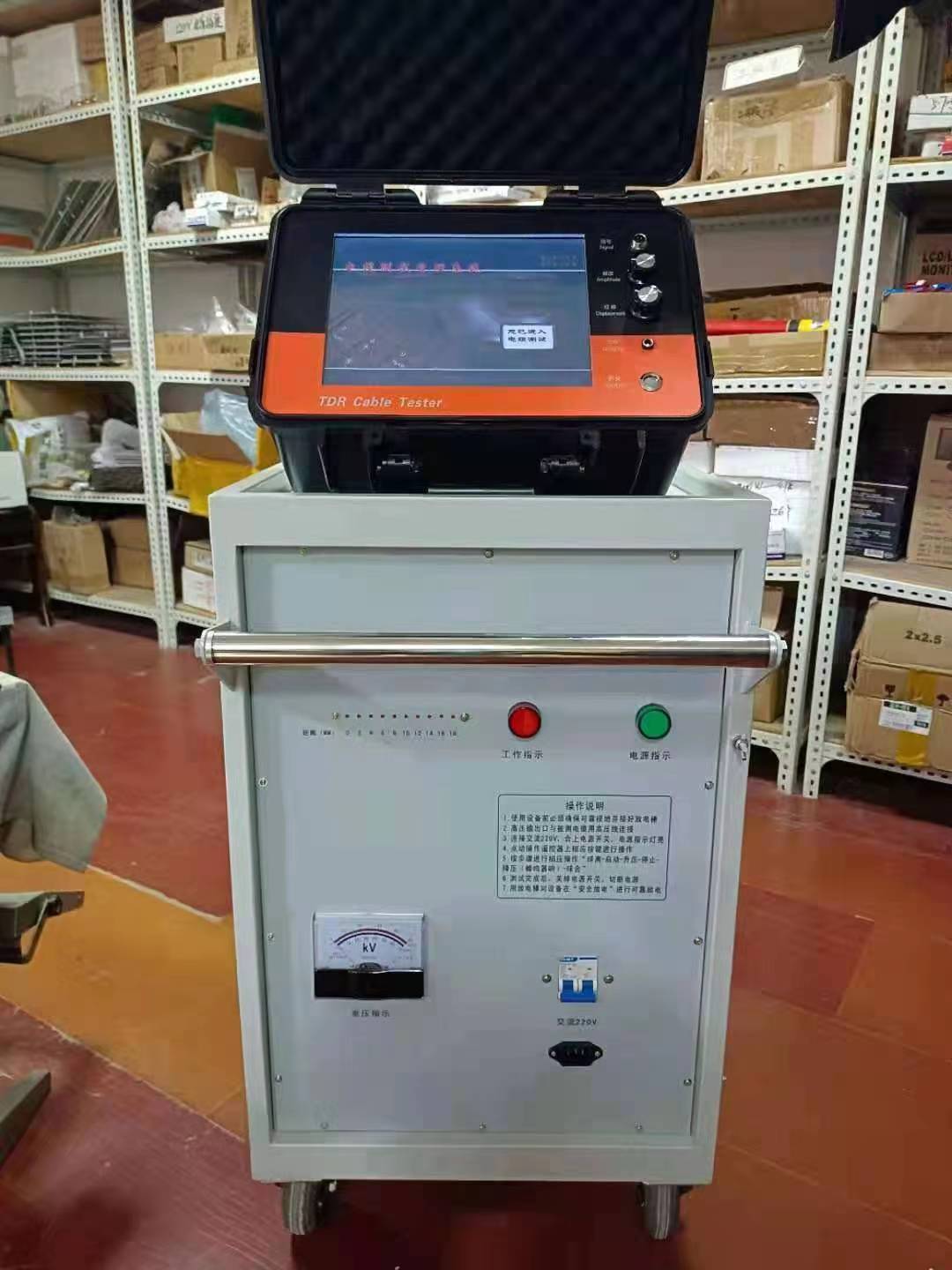

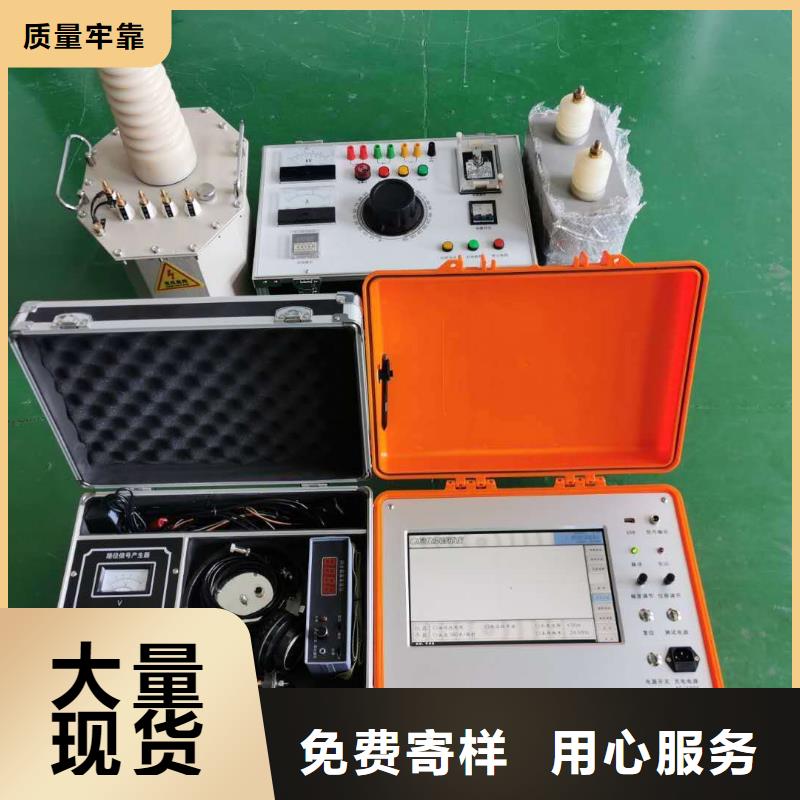

大同電纜故障探測儀把本設備的電源線、高壓輸出線連接好（注意：接線時，未使用的相線與測試地一起接大地）。 再將設備的保護接地線接變電站的地網，確保接地良好。同時在測試地線上連接好放電棒。2.根據測試目的選擇接線方式，將高壓輸出接線鉗和故障電纜連接，具體接線方式請參見配套測距儀和定點儀的使用說明書。3.將調壓調整旋鈕旋到零位。接通AC220V電源線，打開電源開關，電源指示燈亮。4.根據電纜的故障性質選擇放電模式 電纜泄漏電流很小的閃絡性故障測距時選擇直流，其他故障測距時選擇單次，定點時選擇周期 。5.再次檢查接線和設備工作方式是否正確！6.將電壓調整旋鈕調至零位，零位指示燈點亮，按高壓合/分按鈕，高壓合指示燈點亮，表示高壓輸入電源已接通。7.根據電纜的耐壓水平，調節高壓調整旋鈕，使高壓指示達到規定的電壓。電壓調整旋鈕離開零位后，零位指示燈熄滅。8.選擇放電模式：一般單次放電方式是為電纜故障測距設置的，只有按一下單次放電按鈕才進行一次放電； 周期放電方式是為故障定點設置的，放電周期約為5秒。9.進行測距或定點時可根據放電時電壓指示變化大小判斷故障點是否擊穿。當設備對電纜進行一次高壓沖擊時，若高壓指示變化較大，說明故障點已經被擊穿；若高壓指示變化較小，說明故障點沒有擊穿。故障點沒有擊穿時，不能進行故障測距和故障定點，需要進一步調高輸出電壓。10.工作完畢后，按高壓合/分按鈕，高壓分指示燈亮，設備自動將內部的高壓儲能電容存儲的電荷放掉，之后再關閉電源開關，再用放電棒高對壓輸出端放電。強烈建議在關閉電源開關之前，將高壓調整按鈕恢復零位！11.放電完畢后，待高壓指示的指示為零，確保儀器不帶電后，拆除接線，將線纜等收入附件包，以便下次使用。第四章 維護和質保儀器若有質量問題，儀器主機及附件三年保修。 儀器若在保修期之內因?yàn)槭褂貌划?dāng)造成損壞；或超過保修期發生的產品質量問題，我公司負責維修，維修時只收取更換器件的成本費。超過上述期限，維修時只收取更換的器件成本費。本機沒有用戶可自行維修的部分，若出現問題，請不要試圖自行維修，以免擴大故障，甚至發生觸電危險，請立即與本公司聯系，以便維修。

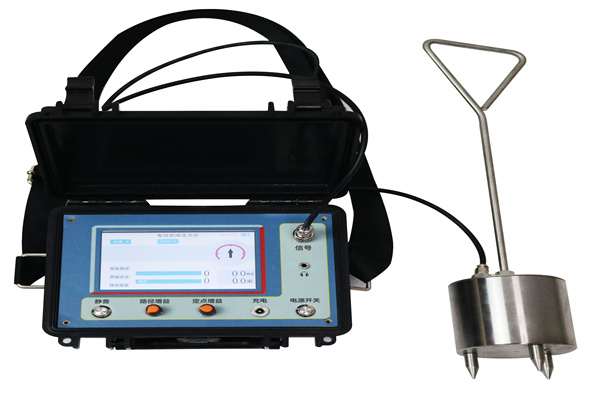

大同電纜故障探測儀跨步電壓測量法跨步電壓法又叫差分電位法如果一埋地電纜發生接地故障，我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點），而且當兩點間距固定時，兩點離中心越近電位差越強。利用這一特點，我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時，電位差變?yōu)榱?。如果繼續移動越過故障點時，電位差極性將會反相，如此來回移動就可準確判斷出接地點。操作步驟1）將所有用電設備脫離被測電纜，保證被測電纜無任何連接；2）將發射機的紅色接線柱接到被測電纜上，黑色接線柱通過接地針接到大地；3）主機開機，選擇路徑測試；4）按接收機上的“ON”鍵開機，選擇“跨步電壓”模式。5）然后背上接收機，手持跨步電壓的定位探測架，根據接收信號的強度判斷線路徑，沿著線纜路由向前走，走幾米把定位探測架在線纜路由的地面上插入一次（如果土壤比較干燥或在水泥地面，可適當?shù)卦诓遽橖c(diǎn)澆上些水，兩根定位探測架的連線應與被測電纜平行）。

<大同>天正華意電氣設備有限公司 大同遙控型高壓電纜刺扎器定制批發

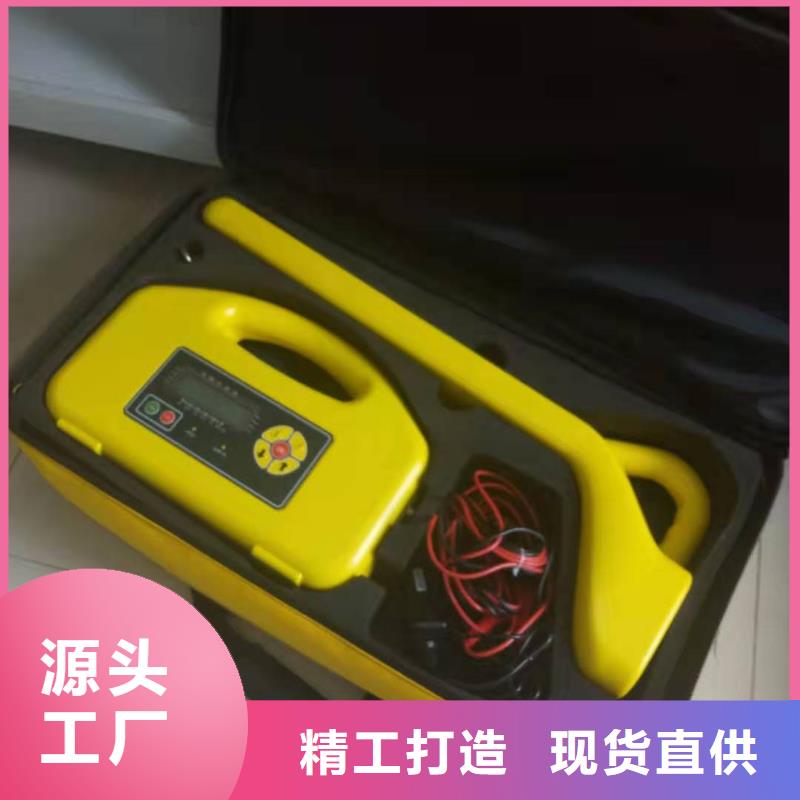

大同電纜故障探測儀 帶著測試儀順著電纜走，斷線故障點后面基本聽不到信號器的聲音，從而定位故障點的位置。(聽不到聲音時電纜埋多深后退多少)3對于相間絕緣不好電纜(相間漏電)，在長度測試方法上可以通過比較的辦法：先把主干線路上的并接線拆除；首先測試故障線對波形，按調整鍵選擇合適的范圍（選擇的范圍數涵蓋線路長度）對應相間線路阻值大小調整幅度（相間絕緣阻值越大幅度值相應也要大這樣波形才好觀察）按脈沖，把測試的波形拍照保存，在幅度范圍都不變情況下更換夾子到好線對上，按脈沖，再把好線的波形拍照保存；通過觀察故障線對波形和好線對波形的區別（故障點的位置波形不同）把光標移動到波形不同點，屏幕左下角會顯示距離數即為故障點的距離，從而確定故障點的位置。4??關于波速度的校準方法：取和測試電纜相同材質，長度在50---100米電纜；調節到合適范圍，按脈沖鍵觀察屏幕波形，并適當調節幅度，使屏幕波形易于觀察，移動光標到反射波的拐點處，屏幕下方顯示故障距離，通過增大、減少鍵調節波速度使得下面距離數和實際相等時，這時的波速度就是測試電纜的波速度。正常銅線—172；鋁線—234。若不想校準波速度還能有距離：線路總長為L；A端測試結果m1；B端測試結果m2；則從A端的距離＝m1/（m1＋m2）＊L。5電纜路徑：護層-大地接法是對帶鎧裝電纜（不帶電電纜）進行路徑探測的接線方式，可以充分發揮本儀器的功能，并能程度地抗干擾。將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，對端的電纜護層保持接地，信號發生器的紅色夾子夾在護層（外鎧）黑色夾子接地釬（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。不帶鎧電纜路徑查找時線路另一端要接地。6.對于（含鎧裝電纜）對地漏電電纜的測試，先用萬用表或者搖表判斷出是那一條相線對地漏電，取嚴重的一根，把信號發生器紅色夾子接在這條相線上，黑色夾子接地釬，帶著測試儀耳機伸順著線路走，漏電點聲音.

大同電纜故障探測儀 單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間，一般調至30mA。（2）建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。4.4.3高阻接地查找（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據（例如500k），界面提示測試結束。

---
