甘肅真空度開關測試儀具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑≤130mm 4號管型5．真空度測量。在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面： 界面④其中××表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（此值為儀器測試3E-03Pa標準真空管的值）。

<甘肅>天正華意電氣設備有限公司

甘肅真空度開關測試儀裝箱清單1．主機 1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書 1份4．檢測報告 1份5．合格證及保修卡 1份十、質保青島天正華意電氣設備有限公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。附錄A：真空斷路器出廠時滅孤室真空度下限值。附錄B：真空斷路器運行中滅孤室真空度下限值。附錄A：中華人民共和國機械行業標準JB3855－19963.6－40.5KV戶內交流高壓真空斷路器1范圍本標準規定了額定電壓3.6－4.0KV戶內交流高壓真空斷路器（以下簡稱真空斷路器）的使用環境條件、額定參數、設計與結構、型式試驗和出廠試驗、運輸、貯存等方面的通用要求。2引用標準下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。GB 156－1993標準電壓GB 311.1－83高壓輸變設備的絕緣配合GB 311.2－83高電壓試驗技術 部分：一般試驗要求GB 763－90交流高壓電路在長期工作時的發熱GB 1984－90交流高壓斷路器GB 1984－89交流高壓電器動、熱穩定試驗方法GB 2706－89電工術語 高壓開關設備GB 2900.20－94高壓開關設備常溫下的機械試驗GB 7675－87交流高壓斷路器的開合電容器組試驗GB 11022－89高壓開關設備通用技術條件機械工業部 1996－11－07批準 1997－07－01實施3．使用環境條件按GB 11022－89的3.14．定義本標準所采用的術語除按GB 2900.20和GB1984――89的第4章規定外，還采用下列定義。4.1 允許貯存期允許貯存期是指真空滅孤室從制造廠出廠至真空滅孤室內氣體壓力升高至允許的極限值之間的短時間。在此期間，真空滅孤室應能達到產品技術條件規定的各項技術指標。（以下內容從略。）5額定參數（內容從略）6設計和結構真空斷路器的設計和結構除應滿足GB 1984――89第6章的規定外，還應滿足以下要求。6.1 一般結構要求。

三相儀表檢定裝置質優價廉

甘肅真空度開關測試儀裝箱清單1．主機 1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書 1份4．檢測報告 1份5．合格證及保修卡 1份十、質保青島天正華意電氣設備有限公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。附錄A：真空斷路器出廠時滅孤室真空度下限值。附錄B：真空斷路器運行中滅孤室真空度下限值。附錄A：中華人民共和國機械行業標準JB3855－19963.6－40.5KV戶內交流高壓真空斷路器1范圍本標準規定了額定電壓3.6－4.0KV戶內交流高壓真空斷路器（以下簡稱真空斷路器）的使用環境條件、額定參數、設計與結構、型式試驗和出廠試驗、運輸、貯存等方面的通用要求。2引用標準下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。GB 156－1993標準電壓GB 311.1－83高壓輸變設備的絕緣配合GB 311.2－83高電壓試驗技術 部分：一般試驗要求GB 763－90交流高壓電路在長期工作時的發熱GB 1984－90交流高壓斷路器GB 1984－89交流高壓電器動、熱穩定試驗方法GB 2706－89電工術語 高壓開關設備GB 2900.20－94高壓開關設備常溫下的機械試驗GB 7675－87交流高壓斷路器的開合電容器組試驗GB 11022－89高壓開關設備通用技術條件機械工業部 1996－11－07批準 1997－07－01實施3．使用環境條件按GB 11022－89的3.14．定義本標準所采用的術語除按GB 2900.20和GB1984――89的第4章規定外，還采用下列定義。4.1 允許貯存期允許貯存期是指真空滅孤室從制造廠出廠至真空滅孤室內氣體壓力升高至允許的極限值之間的短時間。在此期間，真空滅孤室應能達到產品技術條件規定的各項技術指標。（以下內容從略。）5額定參數（內容從略）6設計和結構真空斷路器的設計和結構除應滿足GB 1984――89第6章的規定外，還應滿足以下要求。6.1 一般結構要求。

甘肅真空度開關測試儀將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或將新型電磁線圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

<甘肅>天正華意電氣設備有限公司
<甘肅>天正華意電氣設備有限公司 三相儀表檢定裝置質優價廉

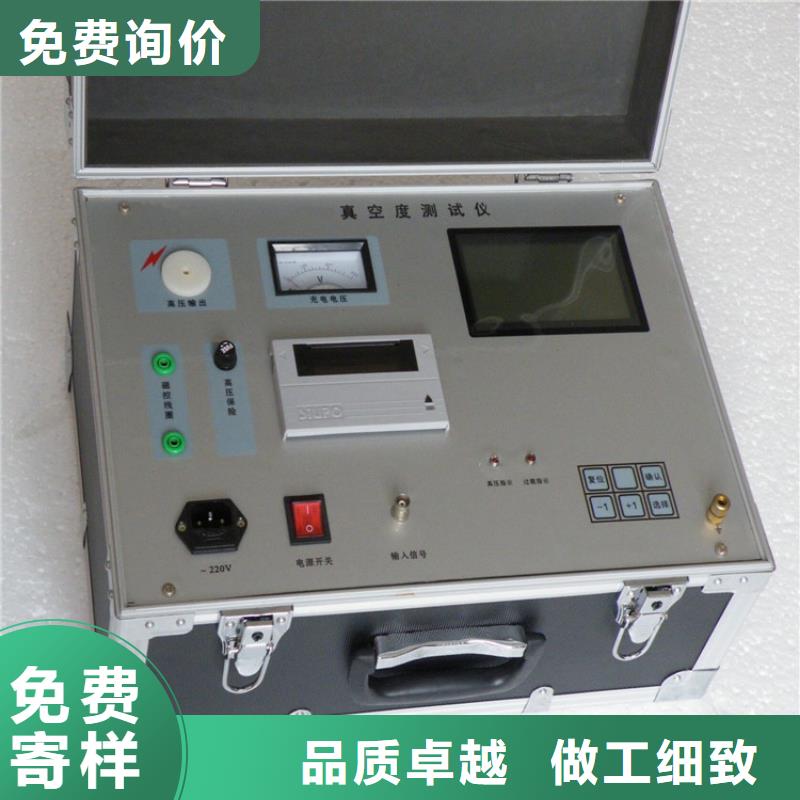

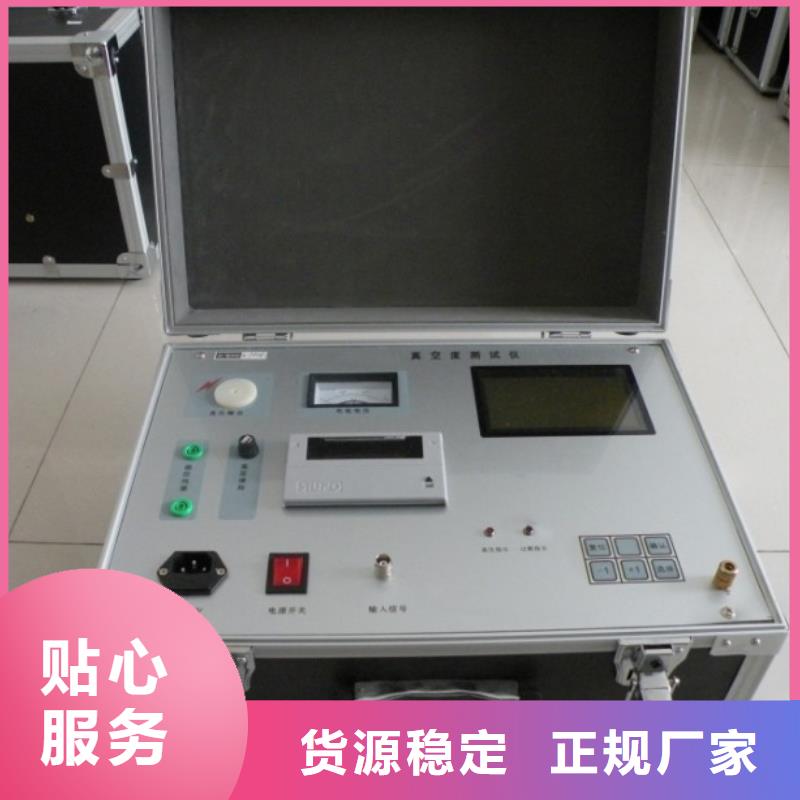

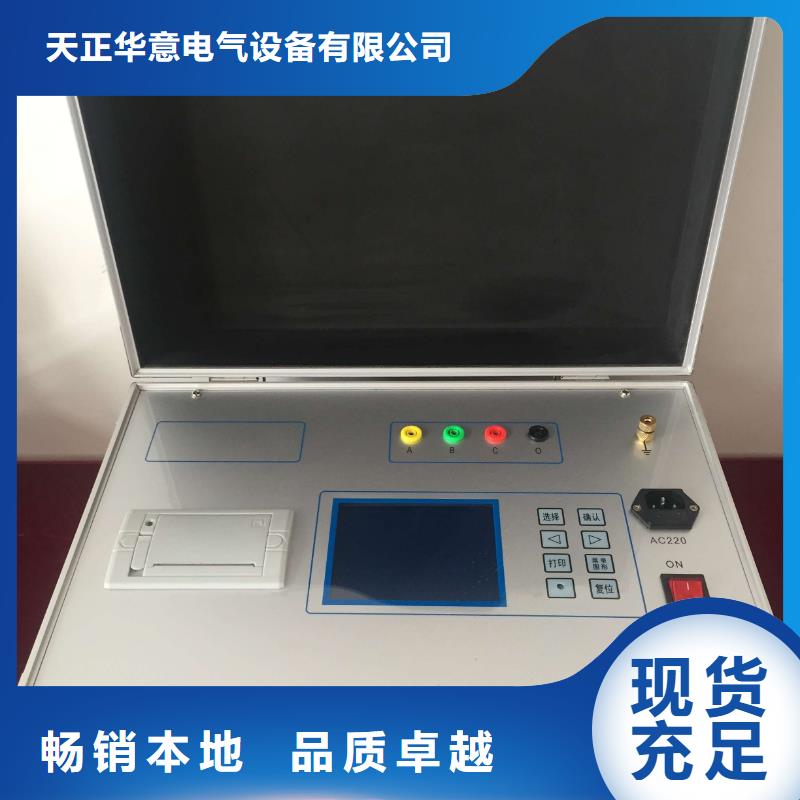

甘肅真空度開關測試儀真空度測試儀使用說明書青島天正華意電氣設備有限公司章規則及注意事項請您在使用真空度測試儀前仔細閱讀本手冊。?在開機之前請先接好所有測試連接線，如打印機連接線；?測量前，請檢查管型是否適合所檢測的真空管，以便準確測量。?開機、關機及測量時，不要觸及高壓線和磁控電流線，以防觸電。?儀器在使用過程中，如發現線圈發出異常響聲，應考慮測試線短路或接觸不良，或者空氣十分潮濕，或真空斷路器表面罩有灰塵等因素。?請不要使用汽油、香蕉水等化學劑擦拭機器，而應使用柔軟干燥的布。?請確認當地電網電壓是否與本機供電電壓相符。交流220±10％ 50/60HZ?請注意不要在雷雨的情況下使用機器。?請不要破傷隨機所帶的線纜，以確保使用。?儀器出現故障時，非本公司專業技術人員嚴禁擅自打開儀器進行檢修。?嚴禁高壓端直接或間接對地斷路。第二章儀器簡介真空度測試儀是真空滅弧室的真空度的鑒定設備。經研究所檢驗并出具合格。

<甘肅>天正華意電氣設備有限公司 三相儀表檢定裝置質優價廉

甘肅真空度開關測試儀復位鍵：用于測量完后的整機復位。按【復位鍵】，儀器回到初始狀態。如測量時選擇錯誤，可隨時按【復位鍵】，重新選擇。13、打印機：用于打印測試的數據。S/L鍵為進退紙鍵；POW為電源指示燈。打印紙用完后，按住上蓋的兩邊卡扣，打開上蓋，拿出紙卷，裝入新紙。14、接大地：用于與大地相接。以減少靜電影響。第六章 操作說明1、接線說明讓滅孤室兩觸頭處于分開狀態，然后繞上磁控電圈，再把磁控線圈的兩個插頭插到磁控電流輸出的兩個紅黑插頭上。另外，高壓線與離子線分別接在真空泡的兩個觸頭上（動、觸頭不分）。2、按鍵說明面板上所有的按鍵，若其上的小指示燈亮則表示按鍵有效，反之，則無效。若該鍵有效時，再按該鍵，則指示燈滅，該鍵處于無效狀態。3、測試步驟方法3.1開機檢查接線正確后，方可開機。將儀器面板上的電源開關鍵按向“開”位置，數碼顯示屏的首位即出現“P”字，經校驗(3.2步驟)正常后 說明儀器運行正常，預熱5分鐘后便可進行測量.3.2儀器檢查執行該功能，校驗儀器及自檢功能。順序按【選擇鍵】、【校驗鍵】、【測量鍵】，使其有效。使用上下鍵調節檢查參數（管型顯示處）3.2.1選擇參數1～3采樣放大器檢查：調至1時，顯示值均0.000---9.000×10-6之間；調至2時，顯示值均0.000---9.000×10-5之間；調至3時，顯示值均0.000---9.000×10-4之間；3.2.2選擇參數4充電控制檢查：調至4時，充電回路接通，終將電容電壓控制在350V。

<甘肅>天正華意電氣設備有限公司 三相儀表檢定裝置質優價廉

甘肅真空度開關測試儀對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。 漏電電流的處理對處于分斷狀態的真空滅弧室兩端加高壓時，會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性，并且在數值上與10-4Pa數量級的真空滅弧室的電離電流相當。我們采用兩次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。內置多條真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當的差異。為準確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度的推算曲線。我廠 的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了很多真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入產品。因此 產品內置了很多真空滅弧室的測量曲線。這是國內外同類產品中的。完善的輸入保護電路當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至信號輸入端的采樣電路上，使其承受十分強的電沖擊。 產品的信號輸入端的采樣電路增加了完備的保護電路，即使儀器由于輸入端的高壓沖擊而發生暫時工作不正常時（重新開機即可），也不會造成電路部分的損壞。

<甘肅>天正華意電氣設備有限公司

甘肅真空度開關測試儀對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。 漏電電流的處理對處于分斷狀態的真空滅弧室兩端加高壓時，會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性，并且在數值上與10-4Pa數量級的真空滅弧室的電離電流相當。我們采用兩次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。內置多條真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當的差異。為準確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度的推算曲線。我廠 的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了很多真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入產品。因此 產品內置了很多真空滅弧室的測量曲線。這是國內外同類產品中的。完善的輸入保護電路當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至信號輸入端的采樣電路上，使其承受十分強的電沖擊。 產品的信號輸入端的采樣電路增加了完備的保護電路，即使儀器由于輸入端的高壓沖擊而發生暫時工作不正常時（重新開機即可），也不會造成電路部分的損壞。

<甘肅>天正華意電氣設備有限公司
三相儀表檢定裝置質優價廉

甘肅真空度開關測試儀性能指標1、電 源： AC220V＋15％，50Hz；2、測量范圍： 10-4～10-1Pa；3、電場電壓∶ 20KV；4、磁場電壓∶ 1600V；5、儀器精度： 5％；6、使用環境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主機重量： 12kg；四、測試原理本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或將新型電磁線圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。五．儀器的工作原理真空度測試儀框圖如圖1所示。
