紫銅排（又稱銅母線、秦皇島海港當?shù)劂~排）是一種橫截面為矩形或倒角（圓角）矩形的銅材，具有高導(dǎo)電性、秦皇島海港同城導(dǎo)熱性、秦皇島海港本地耐腐蝕性和良好的加工性能，廣泛應(yīng)用于電氣、秦皇島海港同城電子、秦皇島海港機械制造等領(lǐng)域。以下是關(guān)于紫銅排的詳細介紹：一、秦皇島海港本地材質(zhì)與規(guī)格材質(zhì)主要成分為純度≥99.9％ 的紫銅（T2、秦皇島海港TU1 等牌號），其中：T2 紫銅：含微量氧，導(dǎo)電率≥ IACS，廣泛用于電氣領(lǐng)域。TU1 無氧銅：氧含量≤0.003％，純度更高，用于高要求導(dǎo)電場景（如真空電子器件）。雜質(zhì)控制：鉛（Pb）≤0.01％、秦皇島海港鉍（Bi）≤0.001％（防止熱脆），硫（S）≤0.005％（防止冷脆）。規(guī)格截面尺寸：寬度：10~120 mm（常用 15、秦皇島海港同城20、秦皇島海港30、秦皇島海港當?shù)?0、秦皇島海港同城50、秦皇島海港同城60、秦皇島海港80、秦皇島海港附近100、秦皇島海港當?shù)?20 mm）。厚度：3~12 mm（常用 3、秦皇島海港附近4、秦皇島海港5、秦皇島海港本地6、秦皇島海港本地8、秦皇島海港附近10、秦皇島海港附近12 mm）。長度：通常為 2~6 米，可根據(jù)需求定尺加工。表面狀態(tài)：光亮面（酸洗 / 鍍錫）、秦皇島海港本地氧化面（自然狀態(tài)）。二、秦皇島海港生產(chǎn)工藝紫銅排的生產(chǎn)工藝以擠壓和軋制為主，輔以拉伸、秦皇島海港本地退火、秦皇島海港本地表面處理等工序，具體流程如下：1. 原料準備熔煉鑄造：將電解銅熔煉成銅液（溫度約 1150℃），加入磷（P）脫氧后，澆鑄成矩形鑄錠（截面尺寸通常為 120×20 mm~160×40 mm，長度 1~3 米）。鑄錠處理：銑面 / 剝皮：去除表面氧化皮和缺陷層（厚度約 2~3 mm），避免影響成品表面質(zhì)量。加熱：軋制前需將鑄錠加熱至 800~900℃，降低變形抗力。2. 軋制工藝（主流方法）通過軋機將鑄錠軋制成目標尺寸的銅排，分為熱軋和冷軋：熱軋階段：使用二輥或四輥熱軋機，通過多道次軋制將鑄錠厚度從 40 mm 減至 8~12 mm，寬度從 160 mm 減至 100~120 mm。優(yōu)勢：生產(chǎn)效率高，適合大規(guī)格銅排；缺點：表面粗糙度高（Ra 12.5~25 μm），尺寸公差較大（±1.5％）。冷軋階段：對熱軋后的銅排進一步冷軋，通過減薄厚度（如從 12 mm 軋至 3 mm）和校平，提高尺寸精度（公差 ±0.1 mm）和表面光潔度（Ra 3.2~6.3 μm）。冷軋過程中需多次中間退火（溫度 300~500℃，保溫 0.5~2 小時），加工硬化，恢復(fù)塑性。3. 擠壓工藝（適用于異形排或厚壁排）將加熱后的鑄錠放入擠壓機，通過模具擠出矩形截面銅排。優(yōu)勢：可生產(chǎn)壁厚≥5 mm 的厚銅排或帶倒角、秦皇島海港當?shù)匕疾鄣漠愋闻牛蝗秉c：效率較低，成本較高。4. 后續(xù)處理表面處理：酸洗：用 10％~15％ 硫酸溶液去除氧化皮，露出光亮銅表面（適用于導(dǎo)電場景）。鍍錫 / 鍍鎳：通過電鍍工藝在表面形成錫層（厚度 5~10 μm）或鎳層，防止氧化并提高焊接性（如配電柜銅排）。校直與切割：用矯直機彎曲（直線度≤2 mm/m），按定尺長度切割（精度 ±5 mm）。性能檢測：導(dǎo)電率測試：渦流法檢測，確保≥ IACS。力學(xué)性能：拉伸試驗（抗拉強度≥205 MPa，伸長率≥30％）、秦皇島海港附近硬度測試（HV 60~80）。尺寸與表面：游標卡尺測量厚度 / 寬度，目視檢查表面裂紋、秦皇島海港附近凹坑等缺陷。

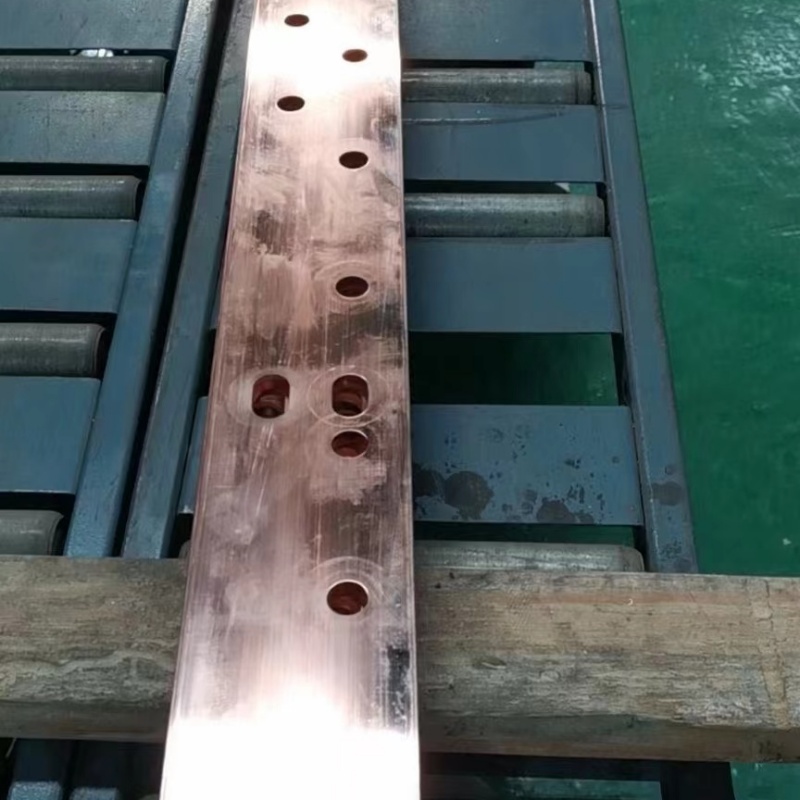

紫銅排，又稱紅銅排，是由純銅制成的金屬排狀材料，因其呈現(xiàn)出獨特的紫紅色而得名。它作為工業(yè)純銅，具有諸多優(yōu)異特性，在眾多領(lǐng)域發(fā)揮著關(guān)鍵作用。?紫銅排的含銅量極高，通常能達到 99％ 以上，這使得它具備了極為出色的導(dǎo)電性能，是電力傳輸和電氣設(shè)備制造中不可或缺的重要材料。?其良好的導(dǎo)熱性也是一大顯著優(yōu)勢，在需要散熱的場景，如電子設(shè)備的散熱器制造中，紫銅排能夠迅速將熱量傳導(dǎo)出去，保障設(shè)備的穩(wěn)定運行。?從物理性質(zhì)上看，紫銅排的熔點為 1083℃，無同素異構(gòu)轉(zhuǎn)變，相對密度為 8.9，同體積的質(zhì)量比普通鋼材重約 15％，這賦予了它一定的質(zhì)量和穩(wěn)定性。?紫銅排的表面光滑，這不僅使其在外觀上較為美觀，還能有效減少與其他物質(zhì)的摩擦，降低能量損耗，同時也有助于提高其抗腐蝕性。?在電力行業(yè)，紫銅排被廣泛應(yīng)用于輸電線路中，用于承載和傳輸強大的電流，確保電力的穩(wěn)定供應(yīng)，是保障電網(wǎng)正常運行的重要組件。?電氣設(shè)備領(lǐng)域，紫銅排常用于制造接觸器、秦皇島海港同城斷路器等關(guān)鍵電氣元件，它良好的導(dǎo)電性能夠保證電流的順暢傳導(dǎo)，實現(xiàn)的電氣連接和控制。?機械制造行業(yè)也離不開紫銅排，常被用于制造各種機械部件，如軸、秦皇島海港本地軸承等。其高導(dǎo)電性和適當?shù)膹姸龋軡M足機械部件在運轉(zhuǎn)過程中的特殊需求。?建筑行業(yè)中，紫銅排可用于制造水管、秦皇島海港水龍頭等水系統(tǒng)部件。由于其具有高耐腐蝕性，能有效抵抗水中各種物質(zhì)的侵蝕，確保水系統(tǒng)的長期穩(wěn)定運行，同時美觀的外觀也符合建筑裝飾的要求。?在汽車行業(yè)，紫銅排被應(yīng)用于制造散熱器、秦皇島海港附近熱交換器以及各種導(dǎo)電和導(dǎo)熱部件。在發(fā)動機等高溫部件的散熱系統(tǒng)中，紫銅排的導(dǎo)熱性能夠快速將熱量散發(fā)出去，保障汽車的正常運行。?紫銅排的加工性能良好，能夠通過沖壓、秦皇島海港本地彎曲、秦皇島海港附近拉伸等多種加工工藝，被制成各種復(fù)雜形狀和規(guī)格的產(chǎn)品，以滿足不同領(lǐng)域的多樣化需求。?其焊接性能也十分出色，無論是采用傳統(tǒng)的焊接方法，還是先進的焊接技術(shù)，都能實現(xiàn)良好的焊接效果，確保連接部位的強度和導(dǎo)電性。?從生產(chǎn)工藝來看，紫銅排一般以電解銅或火 - 精煉銅為原料，經(jīng)過加熱、秦皇島海港同城熔化、秦皇島海港附近均質(zhì)化等步驟后，再通過拉伸、秦皇島海港附近軋制等工藝加工成型。?根據(jù)加工方法的不同，紫銅排可分為熱軋紫銅排、秦皇島海港冷軋紫銅排、秦皇島海港同城擠壓紫銅排等多種類型，每種類型都有其獨特的性能特點和適用場景。?熱軋紫銅排在加工過程中，由于高溫的作用，其內(nèi)部組織得到改善，具有較好的塑性和韌性，適用于一些對強度和成型性要求較高的場合。?冷軋紫銅排則通過冷軋工藝，表面質(zhì)量更高，尺寸精度更，常用于對精度要求嚴格的電子、秦皇島海港附近儀器儀表等領(lǐng)域。?擠壓紫銅排能夠生產(chǎn)出形狀復(fù)雜的產(chǎn)品，且產(chǎn)品的內(nèi)部質(zhì)量較好，在一些特殊機械部件的制造中應(yīng)用廣泛。?紫銅排的規(guī)格多樣，其厚度一般在 1mm - 300mm 之間，長度可根據(jù)實際需求定制，能夠滿足不同工程項目的具體尺寸要求。?在電力輸送中，大規(guī)格的紫銅排常用于主母線的制作，以承載巨大的電流；而小規(guī)格的紫銅排則可用于分支線路或小型電氣設(shè)備的連接。?紫銅排的耐腐蝕性使其在惡劣環(huán)境下也能保持良好的性能。在沿海地區(qū)等空氣濕度大、秦皇島海港本地鹽分高的環(huán)境中，紫銅排不易被腐蝕，能夠長期穩(wěn)定地工作。?與其他金屬材料相比，紫銅排具有良好的抗菌性能。其表面能夠抑制細菌的生長和繁殖，在一些對衛(wèi)生要求較高的場所，如醫(yī)院、秦皇島海港當?shù)厥称芳庸S等，紫銅排的應(yīng)用具有獨特優(yōu)勢。?紫銅排還具有一定的抗紫外線輻射能力，這使得它在戶外環(huán)境中使用時，能夠有效抵抗紫外線的侵蝕，延長使用壽命。?在電子設(shè)備制造中，紫銅排因其良好的導(dǎo)電性和高頻性能，被廣泛應(yīng)用于高頻電路的布線和連接，確保信號的穩(wěn)定傳輸。?隨著新能源汽車行業(yè)的快速發(fā)展，紫銅排在電動汽車的電池系統(tǒng)、秦皇島海港電機繞組等關(guān)鍵部位的應(yīng)用越來越廣泛，對提高新能源汽車的性能起著重要作用。?在航空航天領(lǐng)域，紫銅排也有其用武之地。由于其重量相對較輕，且具有良好的導(dǎo)電、秦皇島海港當?shù)貙?dǎo)熱和機械性能，可用于制造飛機和航天器的電氣系統(tǒng)、秦皇島海港熱管理系統(tǒng)等部件。?紫銅排的回收利用價值較高。由于銅是一種稀缺資源，對廢舊紫銅排進行回收和再加工，既能降低生產(chǎn)成本，又能減少對環(huán)境的影響，符合可持續(xù)發(fā)展的理念。?回收的紫銅排經(jīng)過一系列的處理工藝，如熔煉、秦皇島海港同城精煉等，可重新制成高質(zhì)量的紫銅排，實現(xiàn)資源的循環(huán)利用。?在安裝紫銅排時，需要注意其連接方式。一般采用焊接、秦皇島海港附近螺栓連接等方式，確保連接部位牢固可靠，以保證電流的順暢傳導(dǎo)和系統(tǒng)的運行。?對于焊接連接，要選擇合適的焊接材料和工藝，控制好焊接溫度和時間，避免出現(xiàn)虛焊、秦皇島海港氣孔等缺陷，影響連接質(zhì)量。?螺栓連接時，則要確保螺栓的擰緊力矩符合要求，防止松動導(dǎo)致接觸電阻增大，引發(fā)發(fā)熱等問題。?紫銅排的價格會受到多種因素的影響，如銅原料的市場價格波動、秦皇島海港附近生產(chǎn)工藝的復(fù)雜程度、秦皇島海港同城市場供需關(guān)系等。?當銅原料價格上漲時，紫銅排的生產(chǎn)成本增加，其市場價格也會相應(yīng)上升；反之，若市場供大于求，紫銅排價格則可能下降。?在一些高端應(yīng)用領(lǐng)域，對紫銅排的純度和質(zhì)量要求極高，生產(chǎn)這類高品質(zhì)的紫銅排需要先進的生產(chǎn)技術(shù)和嚴格的質(zhì)量控制體系，其價格也相對較高。?紫銅排的質(zhì)量檢測至關(guān)重要。常見的檢測項目包括化學(xué)成分分析、秦皇島海港附近力學(xué)性能測試、秦皇島海港當?shù)仉娦阅軠y試、秦皇島海港尺寸精度檢測等。?通過化學(xué)成分分析，可以確定紫銅排中的銅含量以及其他雜質(zhì)元素的含量，判斷其是否符合相關(guān)標準和要求。?力學(xué)性能測試則主要檢測紫銅排的抗拉強度、秦皇島海港當?shù)厍姸取⑶鼗蕧u海港同城延伸率等指標，評估其在受力情況下的性能表現(xiàn)。?電性能測試用于檢測紫銅排的電阻率、秦皇島海港當?shù)貙?dǎo)電率等參數(shù)，確保其在電氣應(yīng)用中的性能滿足要求。?尺寸精度檢測可保證紫銅排的規(guī)格尺寸符合設(shè)計要求，避免因尺寸偏差導(dǎo)致安裝和使用問題。?在使用紫銅排過程中，如果出現(xiàn)表面變黑的情況，可以采用一些方法進行清潔。例如，可將硅藻土、秦皇島海港本地草酸和水按 6 : 1 : 4 的比例攪拌成糊狀物，涂抹在紫銅排表面，待其自然干燥后，用水清洗并擦干。?也可以將變黑的紫銅排浸泡在堿性水中，利用酸堿中和的原理去除表面因酸腐蝕而產(chǎn)生的黑色物質(zhì)。?滑石粉也能起到清潔作用，用滑石粉用力擦拭紫銅排表面，能使其恢復(fù)原本的色澤。?牙膏同樣具有一定的清潔效果，可用于清潔紫銅排表面的污漬和氧化物。?紫銅排與黃銅排相比，在成分和性能上存在明顯差異。紫銅排主要成分是純銅，而黃銅排是以鋅為主要合金元素的銅基合金。?紫銅排的導(dǎo)電、秦皇島海港導(dǎo)熱性優(yōu)于黃銅排，在對導(dǎo)電和導(dǎo)熱性能要求較高的場合，通常優(yōu)先選擇紫銅排。?在力學(xué)性能方面，黃銅排的強度相對較高，而紫銅排的塑性和韌性更好，在不同的機械應(yīng)用場景中，可根據(jù)具體需求選擇合適的材料。?紫銅排的顏色為紫紅色，而黃銅排因含鋅而呈現(xiàn)黃色，這也是兩者在外觀上的明顯區(qū)別。?在一些藝術(shù)創(chuàng)作和裝飾領(lǐng)域，紫銅排因其獨特的色澤和良好的加工性能，被用于制作雕塑、秦皇島海港本地裝飾品等，展現(xiàn)出獨特的藝術(shù)魅力。?隨著科技的不斷進步，紫銅排的生產(chǎn)工藝和性能也在不斷優(yōu)化和。新的生產(chǎn)技術(shù)和設(shè)備的應(yīng)用，使得紫銅排的質(zhì)量更穩(wěn)定，生產(chǎn)效率更高。?同時，為了滿足不同領(lǐng)域?qū)ψ香~排更高性能的需求，研發(fā)人員不斷探索新的合金配方和處理工藝，以進一步提高其綜合性能。?未來，紫銅排有望在更多新興領(lǐng)域得到應(yīng)用，如 5G 通信、秦皇島海港當?shù)貎δ芟到y(tǒng)等，為相關(guān)產(chǎn)業(yè)的發(fā)展提供有力支持，持續(xù)發(fā)揮其重要作用。
