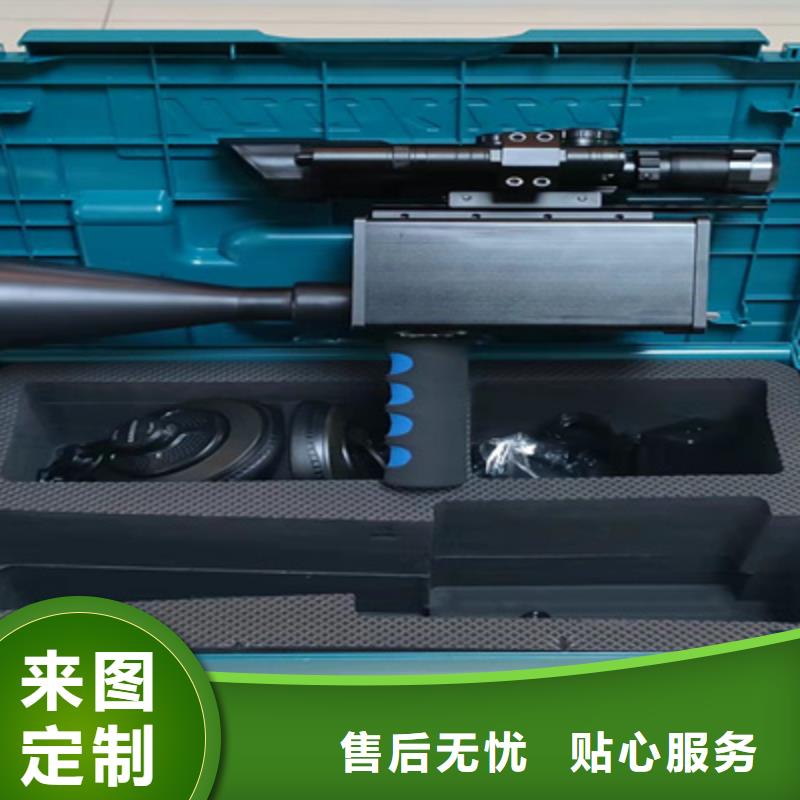

衡陽手持式超聲波局部放電檢測儀測量注意事項主機開啟后，確保TEV傳感器處在離開金屬體的自由空間中，否則會影響自檢。選擇TEV模式。為了進行測量，應該使TEV傳感器垂平行與在其上面要進行測量的金屬體接觸。如果儀器處在連續測量模式，則應該立即顯示讀數，但是一旦TEV傳感器從金屬體上拆下后讀數就不再在顯示屏上繼續顯示。如果是在單次測量模式，則一旦按下按鈕，在這種模式下，讀數會保留顯示在顯示屏上。如需要確保一致性，可以重復測量幾次。對于開關柜的測量是在每一個面板的每一個部件如電纜盒、電流互感器室、母排室、斷路器以及電壓互感器等的中心位置進行的。斷路器以及其它中高壓開關儀器的位置都要記錄下來，因?yàn)槿绻@些儀器處于斷開的位置，則某些部件就不會帶電，因此這些部件上不會測到讀數。記錄每一個位置上的組讀數。但是如果測到的幅值比背景干擾水平高出10dB，本身幅值大于20dB時，應該連續記錄三組以上讀數。6、保存使用手持式局放測試儀進行檢測，若想保存當前檢測到的放電信號時，需準備一個U盤進行存儲圖形。保存圖片：單擊”SAVE/RECALL”，打卡保存/調出菜單欄，單擊“圖片”對應的F5按鍵進行存儲，此時的放電信號將被存儲到U盤。檢測結束后，將U盤插入電腦，可將檢測時存儲的放電信號波形打開。

超聲波帶電巡檢儀廠家報價

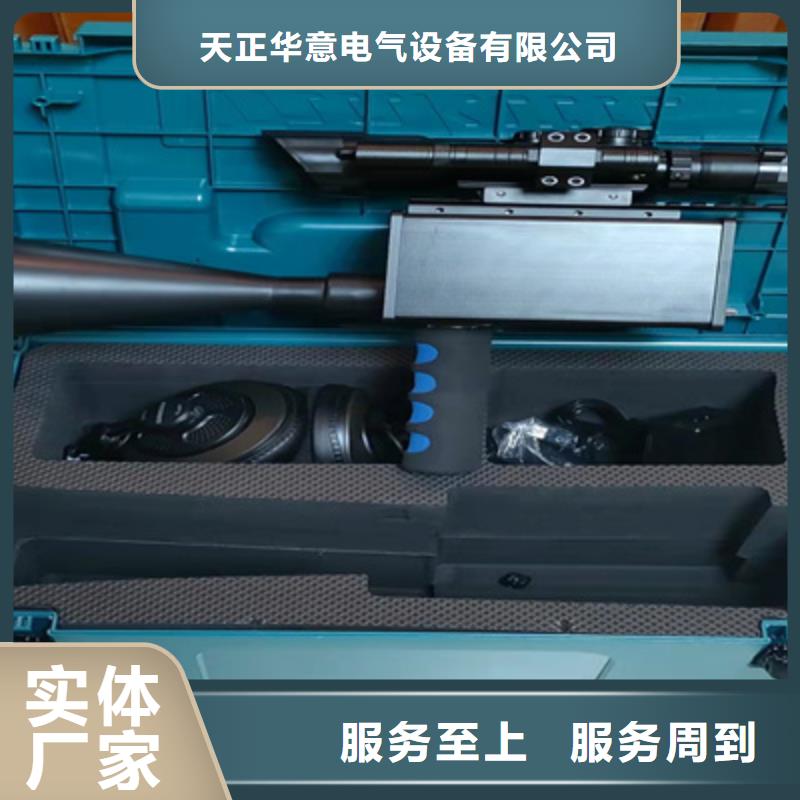

衡陽手持式超聲波局部放電檢測儀定位功能打開設置面板，將《特殊功能》改為定位，會出現圖6.26的面板，波形顯示區域會多出兩個藍色的游標（如圖6.27），拖動游標，然后會自動將兩個游標間的時間差顯示到定位面板的《測量時差》一欄中。，可以手動天道對應的位置，也可以勾《選自動填入》，然后點擊對應的位置，就會自動將數字測量時差的值填入。說明：測量位置是以4＊4的網格為坐標系，左上角為原點坐標，中間的9個點分別對應面板中的9個位置。設置填好9個位置的時差并設置好參數，點擊計算就可的出放電點的空間位置坐標。圖6.26圖6.276.10 長時采集功能打開設置面板，將《特殊功能》改為長時，會出現圖6.28的面板，設置好參數點擊應用即可，該功能可以連續采集長時間的波形圖6.28七、注意事項7.1使用儀器之前，請仔細閱讀本使用說明書；7.2當實驗使用到超聲波傳感器時，請?jiān)趥鞲衅魈沾苫宥送磕ǔ曬詈蟿傥皆诒粶y設備外殼上，以便更好的采集信號；7.3在試驗過程中，不同的傳感器測量時，應在“參數設置”項中正確設置參數，以確保測量準確；7.4在儀器使用過程中，設備需輕拿輕放，避免磕碰；7.5實驗完畢后，請及時對主機進行充電，方便下次使用；7.6關閉儀器時請使用軟關機，并不需要其他特別的操作。

衡陽手持式超聲波局部放電檢測儀注意事項1、超聲波是機械波，不受電磁波干擾，但受風力的影響，同時現場有澆花的水管滋水也會干擾測量結果。檢測時應選擇無風的天氣，把花草噴灌系統關掉。有時變壓器風扇因潤滑不好也產生超聲波，但它和設備電氣故障產生的局放超聲波信號很好區分。2、發現有異常現象后，不要輕易下結論。要深入細致分析原因排除其他影響因素，多次橫比縱比（見前面使用方法論述）。3、局放和機械振動都可產生超聲波，兩者要區分清。4、掃描時激光束不可正對人眼掃描。5、每次帶電檢測前都要檢查電池是否充滿電。八、售后服務儀器自購買之日起叁年內，屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。本手持式開關柜局部放電測試儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。手持式開關柜局部放電測試儀由2通道手持式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、TEV傳感器、校準脈沖發生器、測試電纜組成。

<衡陽>天正華意電氣設備有限公司

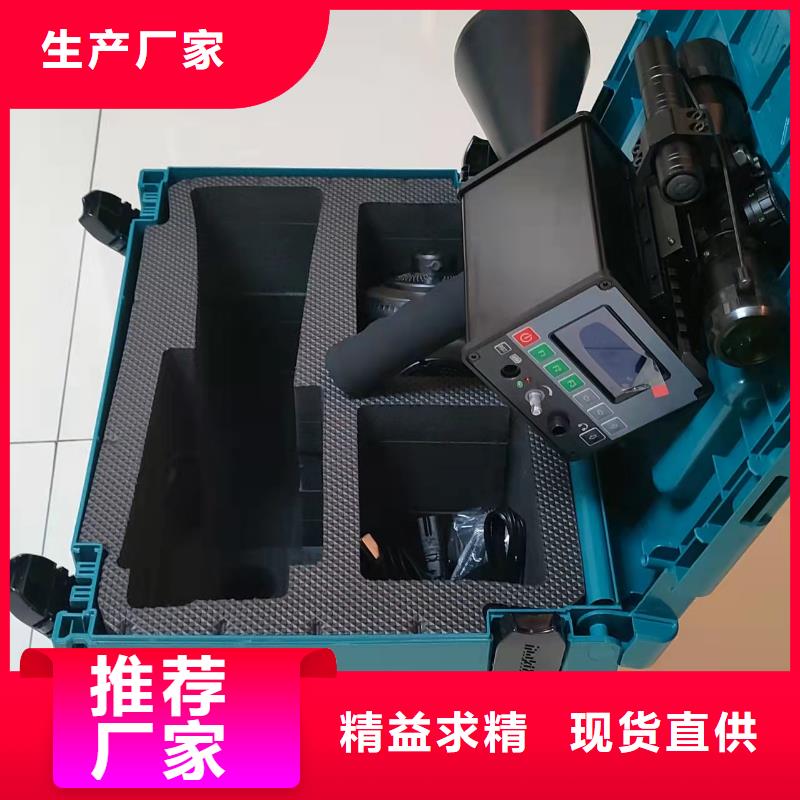

衡陽手持式超聲波局部放電檢測儀產品主要特點介紹 1、抗干擾能力較強，檢測數據準確2、高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態1）超聲傳感器采用目前進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。2）復合式ＴＥＶ傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料，內置接收電極，與開關柜柜壁形成電容，可將柜內放電信號耦合到傳感器中進行信號處理，確保可以有效檢測到開關柜內部的局部放電信號。3）高頻電流互感器采用有源零磁通設計原理，不僅能夠滿足mA電流信號的采集，而且具有很強的抗干擾能力。4）局部放電定位探測器能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場、超聲波檢測方法，傳感器與主機間采用同軸電纜連接，有效避免了現場各種電磁干擾對檢測數據的影響。同時保證人身。3、安裝簡單方便自吸附式超聲傳感器可直接吸附在高壓設備的外壁上，操作簡單而且。高頻電流互感器為圓形或矩形開口式設計，便于卡裝在不同接地線上。局部放電定位探測器能夠操作簡單方便，檢測時探測器與被試品無任何接線，被試品無需停電，可通過非接觸方式檢測電纜局放信號。4、連接簡單方便系統可選擇采用多種連接方式，傳感器與主機之間可選用BNC、SMA接口兩種方式，便于使用（默認為BNC接口方式）。5、裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。

超聲波帶電巡檢儀廠家報價

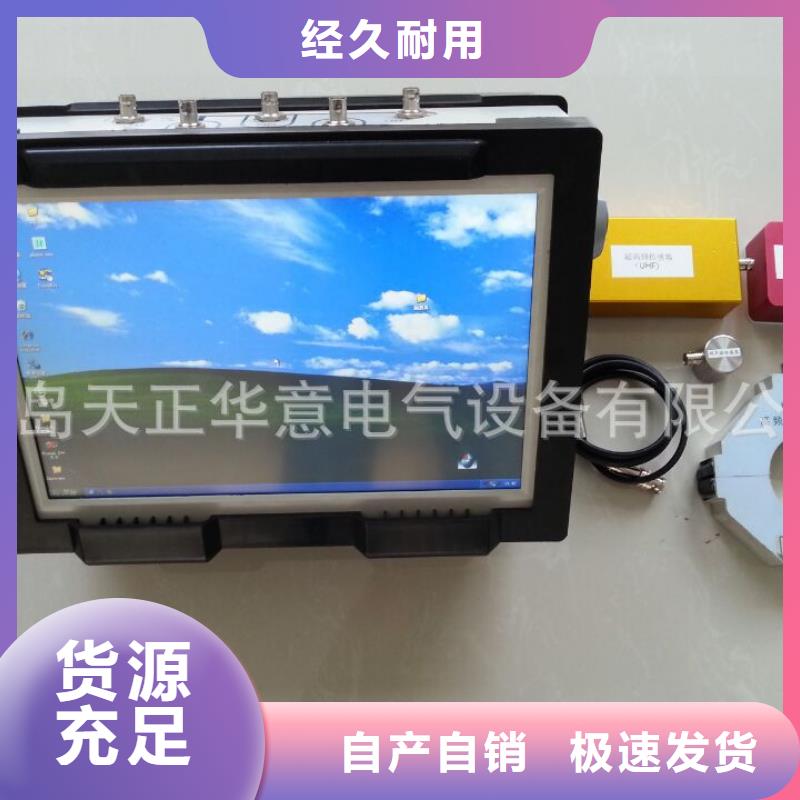

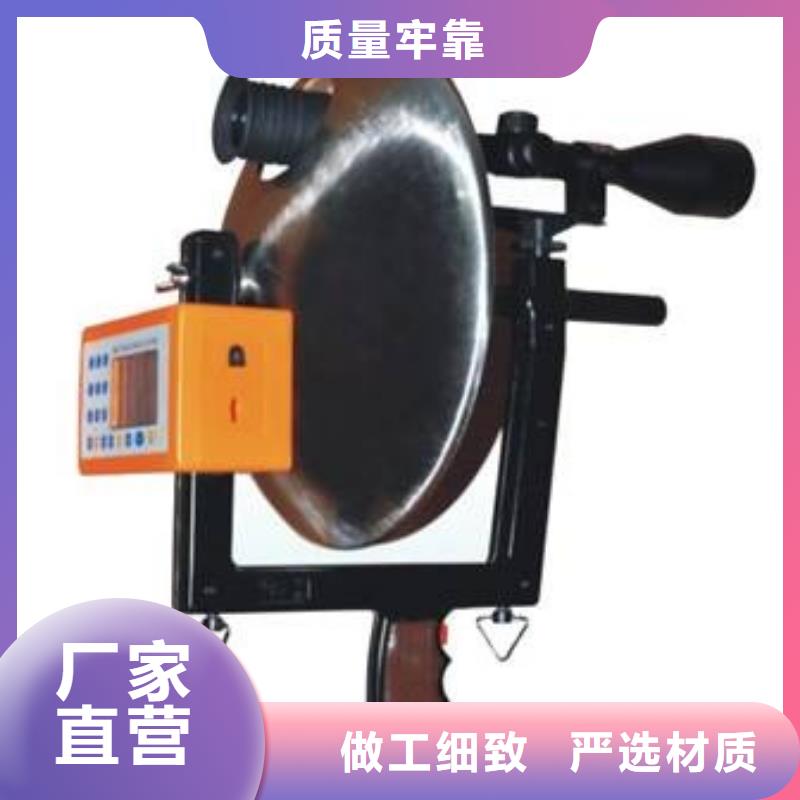

衡陽手持式超聲波局部放電檢測儀 高性能鋰電池帶有保護板，具有恒流充電、過充、過放保護和過流保護功能，有效延長電池壽命。電池充足后可連續使用7小時以上。3.2傳感器1）TEV傳感器TEV傳感器接收從開關柜表面縫隙處傳出的暫態地電波信號，該傳感器可吸附于開關柜表面，使用方便，外形如圖2：圖2 TEV傳感器2）HFCT傳感器將設備的接地線穿過HFCT傳感器，接地線傳播的局部放電信號耦合到該傳感器，輸出相應的電流信號，其外形如圖3：圖3 HFCT傳感器3）超聲波傳感器a）、將該傳感器通過涂抹在其底部的耦合劑，緊貼被測設備表面，檢測密閉設備內部的超聲波信號，其外形如圖4：圖4 接觸式超聲波傳感器b）、將非接觸式超聲傳感器正對開關柜縫隙處即可檢測開關柜內部是否存在局部放電；圖5 非接觸式超聲波傳感器4）UHF傳感器將傳感器放置在被測設備盆式絕緣子表面，拾取超高頻局部放電信號，其外

<衡陽>天正華意電氣設備有限公司

衡陽手持式超聲波局部放電檢測儀 高性能鋰電池帶有保護板，具有恒流充電、過充、過放保護和過流保護功能，有效延長電池壽命。電池充足后可連續使用7小時以上。3.2傳感器1）TEV傳感器TEV傳感器接收從開關柜表面縫隙處傳出的暫態地電波信號，該傳感器可吸附于開關柜表面，使用方便，外形如圖2：圖2 TEV傳感器2）HFCT傳感器將設備的接地線穿過HFCT傳感器，接地線傳播的局部放電信號耦合到該傳感器，輸出相應的電流信號，其外形如圖3：圖3 HFCT傳感器3）超聲波傳感器a）、將該傳感器通過涂抹在其底部的耦合劑，緊貼被測設備表面，檢測密閉設備內部的超聲波信號，其外形如圖4：圖4 接觸式超聲波傳感器b）、將非接觸式超聲傳感器正對開關柜縫隙處即可檢測開關柜內部是否存在局部放電；圖5 非接觸式超聲波傳感器4）UHF傳感器將傳感器放置在被測設備盆式絕緣子表面，拾取超高頻局部放電信號，其外

<衡陽>天正華意電氣設備有限公司 超聲波帶電巡檢儀廠家報價

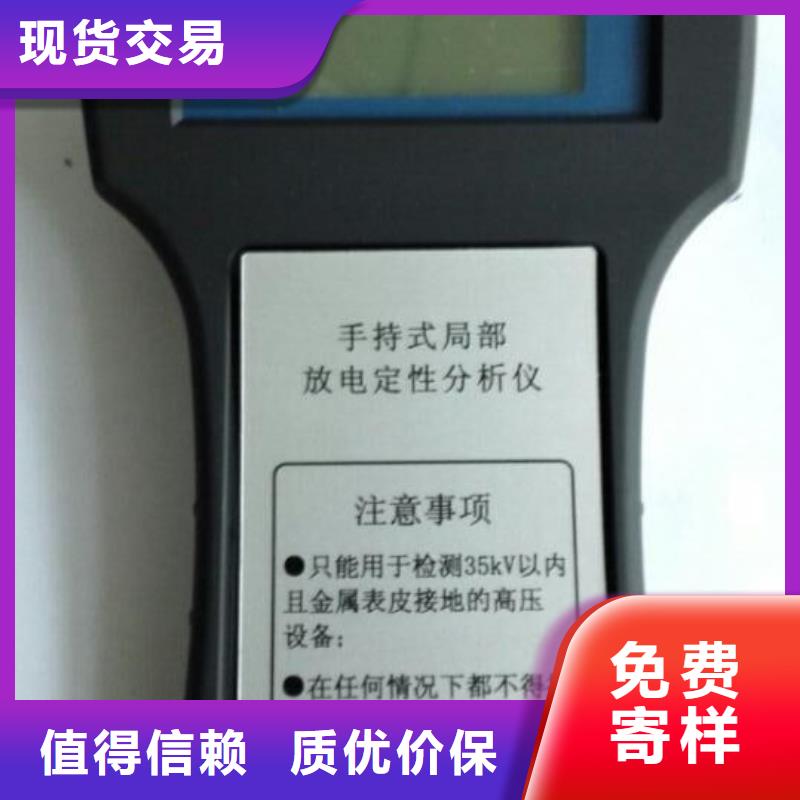

衡陽手持式超聲波局部放電檢測儀測量注意事項主機開啟后，確保TEV傳感器處在離開金屬體的自由空間中，否則會影響自檢。選擇TEV模式。為了進行測量，應該使TEV傳感器垂平行與在其上面要進行測量的金屬體接觸。如果儀器處在連續測量模式，則應該立即顯示讀數，但是一旦TEV傳感器從金屬體上拆下后讀數就不再在顯示屏上繼續顯示。如果是在單次測量模式，則一旦按下按鈕，在這種模式下，讀數會保留顯示在顯示屏上。如需要確保一致性，可以重復測量幾次。對于開關柜的測量是在每一個面板的每一個部件如電纜盒、電流互感器室、母排室、斷路器以及電壓互感器等的中心位置進行的。斷路器以及其它中高壓開關儀器的位置都要記錄下來，因?yàn)槿绻@些儀器處于斷開的位置，則某些部件就不會帶電，因此這些部件上不會測到讀數。記錄每一個位置上的組讀數。但是如果測到的幅值比背景干擾水平高出10dB，本身幅值大于20dB時，應該連續記錄三組以上讀數。6、保存使用手持式局放測試儀進行檢測，若想保存當前檢測到的放電信號時，需準備一個U盤進行存儲圖形。保存圖片：單擊”SAVE/RECALL”，打卡保存/調出菜單欄，單擊“圖片”對應的F5按鍵進行存儲，此時的放電信號將被存儲到U盤。檢測結束后，將U盤插入電腦，可將檢測時存儲的放電信號波形打開。
