產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.02 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 6 |
產品顏色 | 白 黃 |
質保時間 | 3年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 10 |
工作溫度 | 45 |
范圍 | 輸電線路單相接地故障定位儀供應范圍覆蓋湖北省 武漢市、宜昌市、黃石市、襄陽市、荊州市、十堰市、荊門市、鄂州市、孝感市、咸寧市、隨州市、恩施市、黃岡市等區域。 |
湖北地埋電纜管線探測儀界面介紹發射機開機狀態下,自動檢測連接的附件并工作在卡鉗模式,屏幕顯示如下:圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇:640Hz,1280Hz,8kHz,33kHz,82kHz。開機默認1280 Hz。卡鉗耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平,共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法,應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點時,可以使用輻射感應法;在地面開挖前,需要探查地下有無管線時也可使用輻射法。發射機利用內置的輻射線圈向外輻射高頻電磁場(一次場),金屬管線-大地回路耦合出感生電流,感生電流再輻射電磁場(二次場),接收機接收二次場進行管線探測。優點:使用方便,無須接線,不和管線進行任何形式的電氣連接,特別適用于無外露點的管線探測,也是一種區域管線普查的手段。缺點:管線感應電流小于直連法和卡鉗法,適用于埋深較淺的管線,深度較大時效果變差;發射機下一定范圍內所有管線均能感應出信號,無法識別特定管線。1、發射機的放置使用輻射法時,發射機無須連接任何附件,發射機自動識別為“輻射”法。用于管線跟蹤時:在預計管線的上方,將發射機垂直放于地面,并且和預計的管線方向垂直。探測過程中需要和接收機配合,根據探測到的管線實際方向和位置進行調整,如右圖。 圖2-3-1 輻射感應法用于管線區域探查時:在需要探查的區域,由兩人操作,發射機和接收機間隔一定距離同步移動,并保持發射機和接收機的方向一致(詳見P28:輻射探查)。

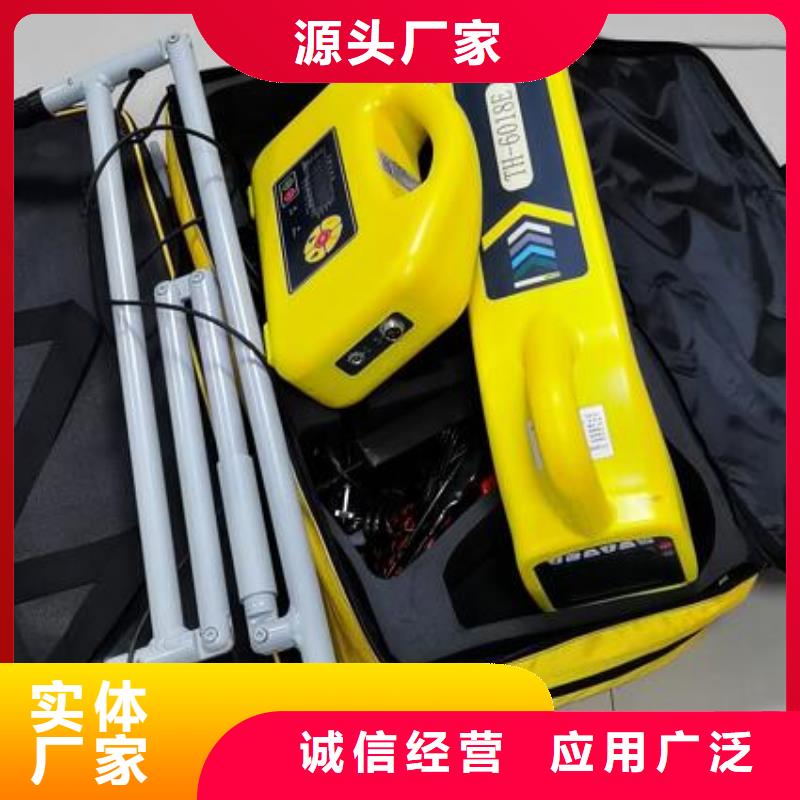

<湖北>天正華意電氣設備有限公司湖北地埋電纜管線探測儀二、可選擴展功能模塊1.內置L1/L5高精度GNSS定位模塊:定位和距離測量。2.機內存儲和藍牙通訊模塊:可存儲256條測試數據,藍牙對外傳輸。三、可選附件1.測深輔助傳感器:用于測深時的干擾提醒。2.發射卡鉗:用于向運行電纜耦合信號。3.柔性卡鉗:用于電纜的性識別。4.聽診器:用于狹小場合的電纜識別。5.查障升壓器和A字架:用于定位部分電纜故障和管線絕緣破損點。6.外置RTK GNSS定位手持機(精度厘米級)。四、技術指標A.發射機1.輸出方式:直連、卡鉗、輻射、查障升壓器2.輸出頻率:640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz3.輸出功率:15W max,10檔可調4.阻抗匹配:全自動5.過壓過流保護:全自動6.人機界面:320×240點陣黑白LCD7.電源:內置鋰離子電池組,標稱7.4V,>6Ah8.充電器輸入:AC100-240V,50/60Hz9.充電器輸出:DC8.4V,2A10.體積:280×220×90mm11.質量:2.3kg12.防護:IP6513.使用條件:-25℃-60℃,3Ah7.充電器輸入:AC100-240V,50/60Hz8.充電器輸出:DC8.4V,2A9.體積:680×120×277mm10.質量:2.0kg11.防護:IP6512.使用條件:-25℃-60℃,<90%RH,<4500m

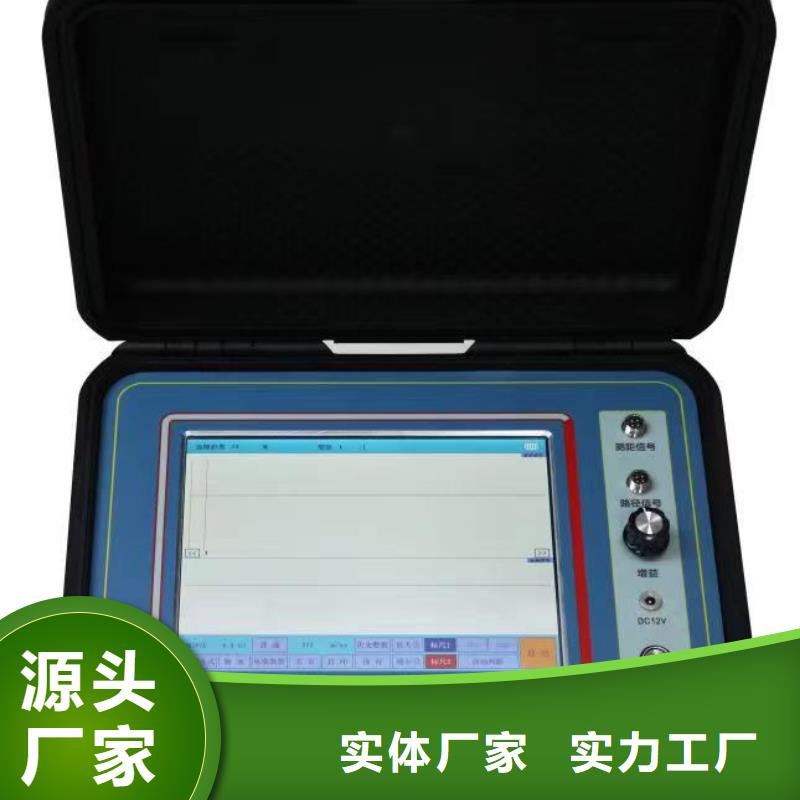

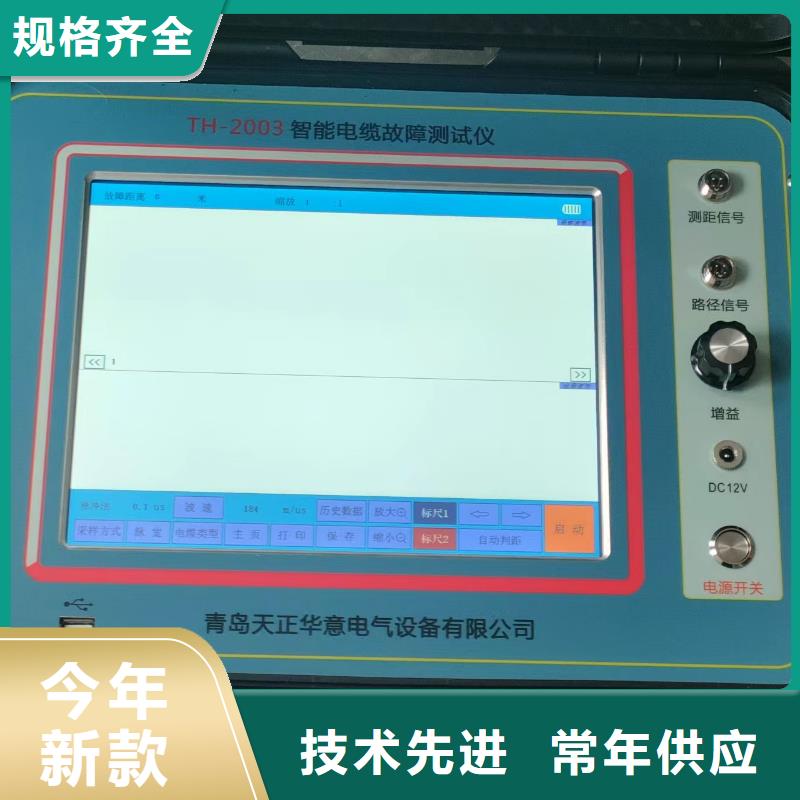

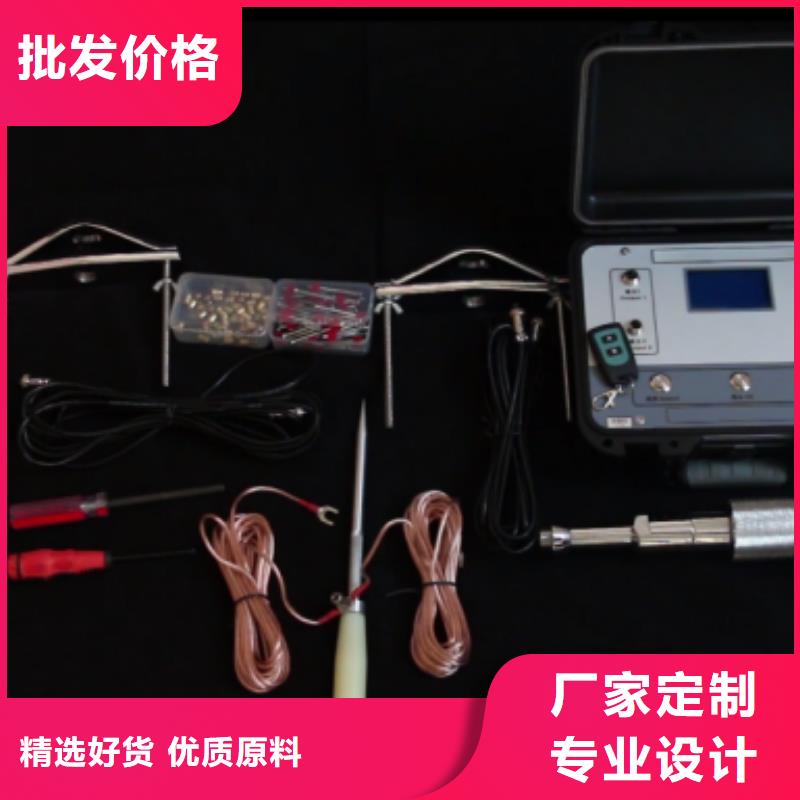

<湖北>天正華意電氣設備有限公司 輸電線路單相接地故障定位儀可定制湖北地埋電纜管線探測儀功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速,故障類型包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示,菜單式操作和文字提示實現人機互動。3.采用高集成工控機,計算機控制、軟件操作;提供7種測試脈沖,保證了測量精度,滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索,距離自動顯示,雙游標移動可到0.1米,波形可任意壓縮、擴展,同屏隨機顯示幾個更接近標準的波形供你準確比較分析,提高測試精度,減少誤差。5.內置存儲/調出功能,可方便將數據及波形保存或調出重新分析。6.內置電源供電,在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便,檢測故障成功率和測試精度高。8.在任何環境下性能穩定,不死機,信號采集高壓保護措施。
<湖北>天正華意電氣設備有限公司 輸電線路單相接地故障定位儀可定制湖北地埋電纜管線探測儀本設備適用于不同的和地區,為適應不同的電網工頻頻率和深度單位,需要在開始使用之前對接收機進行必要的用戶設置。1、若非訂貨時指定,出廠默認工頻為50Hz,深度單位為m(米)。若需更改,則如左下圖所示,在接收機狀態下,同時按住標定鍵 和測量鍵 不要松開,再按住開關/靜音鍵 不要松開,可以看到接收機開機并顯示歡迎界面,三個按鍵仍然不要松開,直至約2秒后顯示用戶設置界面,此時可以松開按鍵。輸出功率調節按輸出功率減小鍵 或輸出功率增大鍵 調節輸出水平(信號大小),共分10檔,屏幕右下角顯示輸出電壓和電流。應根據需要調節輸出水平:?較大的電流有助于穩定探測及準確測深。?在較高頻率(8kHz及以上)以及很淺的深度(1m之內),較高輸出電流可能會造成接收飽和失真,造成接收機響應非線性及測深誤差增大,此時應適當降低輸出水平。?降低輸出功率有助于延長電池供電時間,但不應過多考慮。
湖北地埋電纜管線探測儀測深方法多:具有多種測深方法可任意可選并可相互驗證。1、雙水平線圈直讀法;2、單水平線圈80%法、50%法;3、45度法。(四)抗干擾性強1、觀測參數多: 既可測水平分量()、垂直分量()又可測水平梯度()。2、發射功率大: 發射機輸出功率達10W且連續可調根據需要任意選擇。3、工作頻率多: 發射機頻率:128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。接收機頻率:無線電、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。根據目標管線特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻率。(五)操作簡便1、直觀: 采用圖形顯示器,能夠持續、實時顯示檢測過程中各種參數及信號強弱情況。2、自動: 測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度,使測量信號達到,測深完畢自動恢復到測深前的工作模式。(六)連續工作時間長 使用成本低 發射機配備了大容量鋰電池組 一次充電 可滿足外業探測一個工作日供電需要 并可循環使用大大降低了檢測成本。(七)發射機交直流兩用正常情況下,如果發射機電池電量充足,就使用儀器內置的電池組供電。如果在使用過程中,發射機電池電量不足了,但檢測任務又沒有完成,則可以直接外接專用的電源適配器,儀器即可正常使用,而不必等儀器充足電再使用。

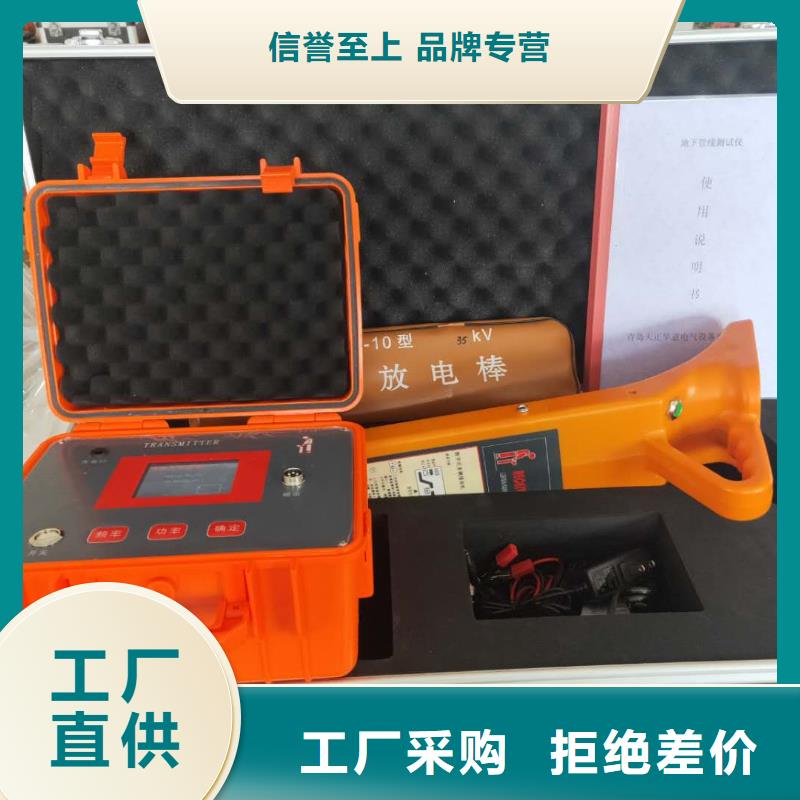

湖北地埋電纜管線探測儀二、可選擴展功能模塊1.內置L1/L5高精度GNSS定位模塊:定位和距離測量。2.機內存儲和藍牙通訊模塊:可存儲256條測試數據,藍牙對外傳輸。三、可選附件1.測深輔助傳感器:用于測深時的干擾提醒。2.發射卡鉗:用于向運行電纜耦合信號。3.柔性卡鉗:用于電纜的性識別。4.聽診器:用于狹小場合的電纜識別。5.查障升壓器和A字架:用于定位部分電纜故障和管線絕緣破損點。6.外置RTK GNSS定位手持機(精度厘米級)。四、技術指標A.發射機1.輸出方式:直連、卡鉗、輻射、查障升壓器2.輸出頻率:640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz3.輸出功率:15W max,10檔可調4.阻抗匹配:全自動5.過壓過流保護:全自動6.人機界面:320×240點陣黑白LCD7.電源:內置鋰離子電池組,標稱7.4V,>6Ah8.充電器輸入:AC100-240V,50/60Hz9.充電器輸出:DC8.4V,2A10.體積:280×220×90mm11.質量:2.3kg12.防護:IP6513.使用條件:-25℃-60℃,3Ah7.充電器輸入:AC100-240V,50/60Hz8.充電器輸出:DC8.4V,2A9.體積:680×120×277mm10.質量:2.0kg11.防護:IP6512.使用條件:-25℃-60℃,<90%RH,<4500m
輸電線路單相接地故障定位儀可定制湖北地埋電纜管線探測儀直連法旋轉FUNTION旋鈕,開啟發射機。根據應用要求,選擇相應的頻率、模式、功率。當切斷和重新連接紅色引線時,通過注意顯示器上的mA輸出或注意發射鉗音調變化來檢查連接是否良好。當連接狀態不佳或者管線接地電阻過大時,會有紅色提示。影響接線質量的因素包括:a)管線連接點銹蝕:用鋼絲刷清潔接線區域b)接地不良:將地釘插入潮濕地面。用水將周圍地面打濕。如果仍有問題,請嘗試連接到檢修孔蓋板周圍。避免連接到圍墻護欄上,否則可能沿著圍墻產生回波信號電流,干擾定位信號。如果接收信號不夠強,首先從較低輸出信號開始,逐漸增加輸出。如果將輸出設置為較高水平,可能會導致部分信號“流出”到其他功能結構,從而導致電源消耗過大,造成能源浪費。當連接到鐵質材料上時,有時可能無法找到恰當的突出部位,無法夾持夾鉗。這種情形下,請使用可選磁鐵與線路接觸,然后將紅色夾子夾到磁鐵上。一個很好的例子是連接到街道照明電路。通常的做法是將照明電纜的護套連接到路燈的金屬檢查蓋上。當連接到檢查板將通過板和護套為電纜供電。通常,蓋板上沒有能用于夾持的突出部位,因此在蓋板上使用磁鐵提供合適的夾持點。1.1 界面介紹旋轉FUNCTION旋鈕至管線探測模式或電纜識別模式開機,進入管線探測或電纜識別信號發射界面。在選擇合適的頻率、模式和功率后,長按輸出。正常輸出時,符號閃爍提示,在此期間不可觸碰連接線的裸露部分,以防觸電。
