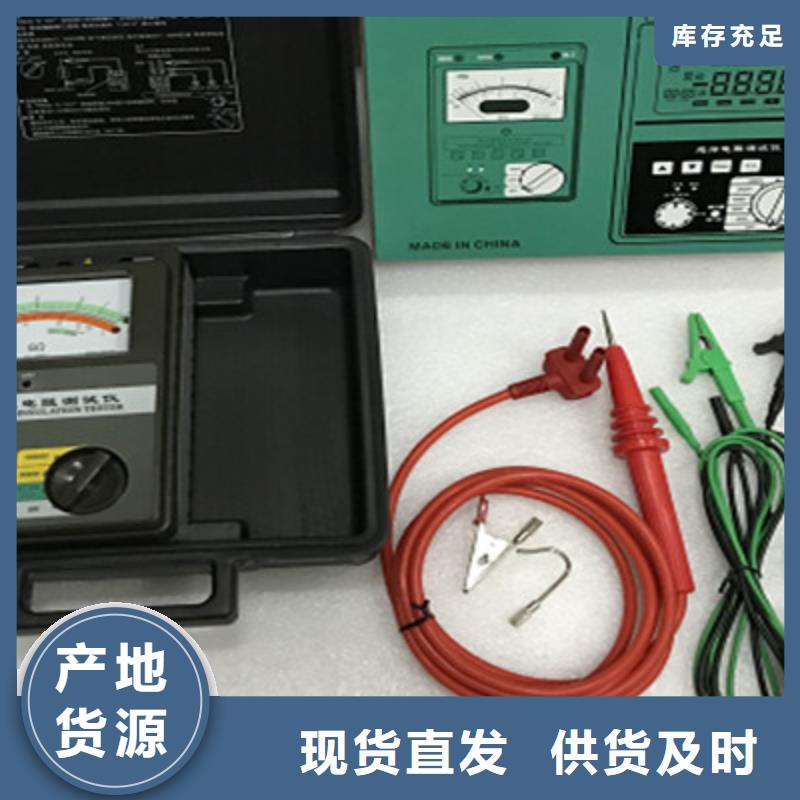

江蘇絕緣電阻測試儀規則及注意事項感謝您購買了本公司絕緣電阻測試儀，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。? 本儀表根據IEC61010規格進行設計、生產、檢驗。? 任何情況下，使用本儀表應特別注意。? 測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。? 注意本儀表機身的標貼文字及符號。? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。? 測量過程中，嚴禁接觸裸露導體及正在測量的回路。? 確認導線的連接插頭已緊密地插入儀表接口內。 ? 請勿在易燃性場所測量，火花可能引起爆炸。? 儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。? 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。? 給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。? 儀表顯示電池電壓低符號“ ”，應及時充電否則會引起誤差。? 測量過程中嚴禁進行充電或者進行數據傳輸操作。? 注意本儀表所規定的測量范圍及使用環境。? 使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。? 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險。?測試完成后，先等待一分鐘放電完成后再移除測試線，移除測試線時先移除儀表端的測試線再把測試線收好。

<江蘇>天正華意電氣設備有限公司

江蘇絕緣電阻測試儀 極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按250V或500V或1KV或2.5KV或5KV或10KV鍵選擇要過行測試的電壓值。 按MODE鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。待測試完成后按查看吸收比或者極化指數值的除數（比如“60:15S”模式下60S的值），按鍵查看吸收比或者極化指數值的被除數（比如“60:15S”模式下15S的值）。再次按按”或鍵返回。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下擊穿)，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。極化指數參考判定值：極化指數4以上4～2 2.0～1.01.0以下判定良好 要注意 不良吸收比參考判定值：吸收比1.4以上 1.25～1.01.0以下判定良好不良8．背光控制開機后，按鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。

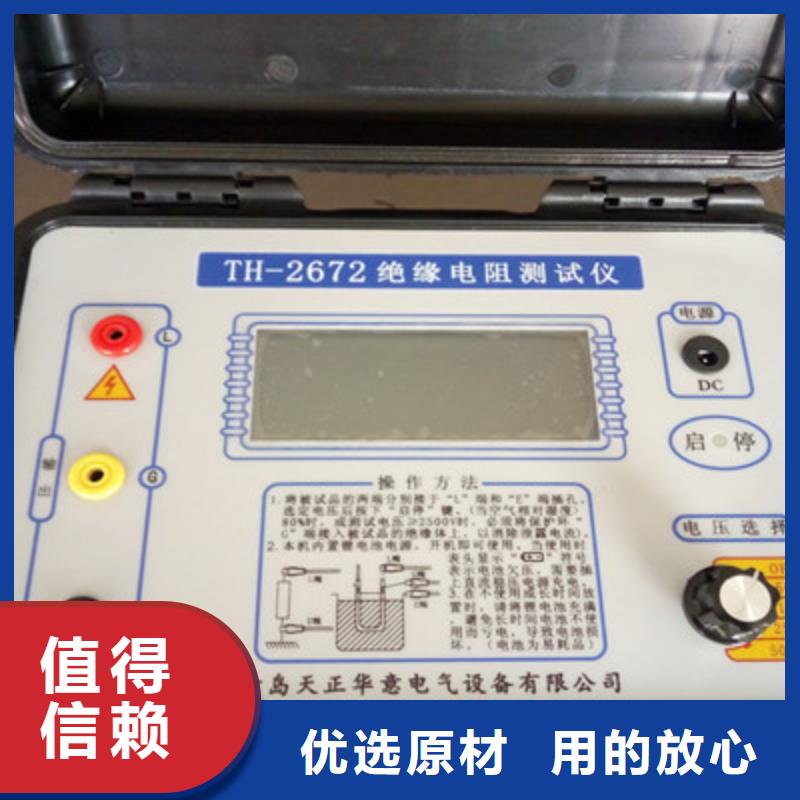

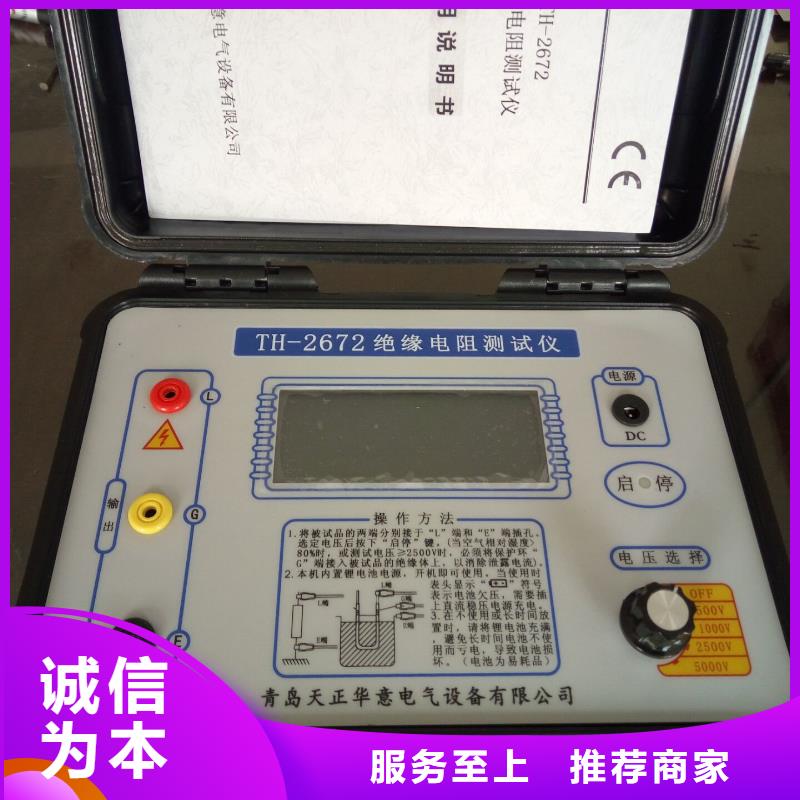

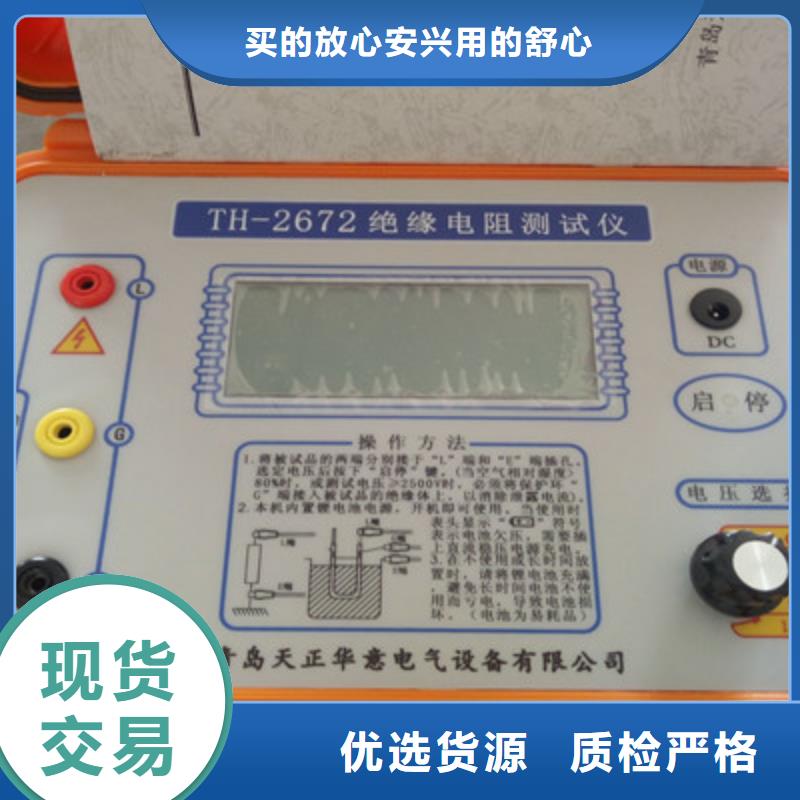

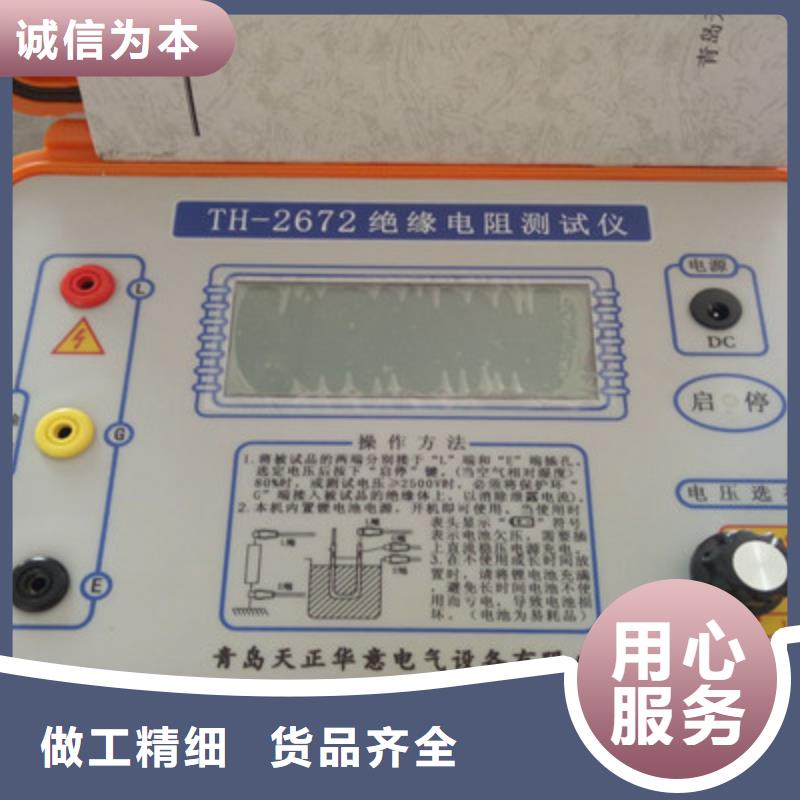

江蘇絕緣電阻測試儀 操作步驟本儀表初次或前赴現場使用前應進行充電（全程充電時間8小時，充電指示燈從紅變綠），以免到現場使用過程中缺電。另外還應隨時采用本儀表的參考電阻附件來檢查本儀器工作是否正常、準確。儀表操作步驟如下：1、準備本儀表接線前，首先應將“工作電源”開關調在關的位置，“高壓控制”按鈕應斷開！被測物應脫離電網，并且被測各端必須經過人工放電棒接通大地，確保方可接線！尤其變電站、發電廠現場等受到電網泄漏感應到強干擾的被測量對象，事先應通過接大地的多個人工放電棒良好接到所有被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才能把被測量端的人工放電棒移開。2、接線把儀表的兩個“E”端接到被測物的地或零端，以及大地。把儀表的“L”端接到被測線路端，例如變壓器繞組，電纜芯線。把儀表“G”端接到被測回路需要表面電阻泄漏影響的保護環。3、預選測試電壓把“高壓預選”開關選向需要的測試電源電壓。如需要從0V調起時，需要把“高壓調節”旋鈕反時針旋轉到盡頭。4、接通工作電源把本儀表“工作電源”開關撥向通，開關上方的指示燈即亮，“kV”電壓表顯示應0.00kV。5、測試啟動把“高壓控制”按鈕按下，這時高壓從L端輸出，“kV”表顯示L-E之間的電壓值，“min.s”表開始計時。6、測試電壓細調調節“高壓調節”旋鈕，可把電壓平滑調節到指定值。7、電阻量程選擇把“電阻量程”開關選向需要的量程或從MΩ檔向2000GΩ量程步進，若儀表連續報警，則表示被測電阻太低，應退低檔來測量。8、電阻值讀數通過“MΩ/GΩ”表讀取電阻值。秒表在高壓輸出后的15秒、60秒、每隔60秒報時，便于操作者記錄。關于吸收比、極化指數的計算公式為：吸收比＝R60s/R15s，即第60秒的電阻讀數÷第15秒的電阻讀數。極化指數＝R10min/R1min，即第10分鐘的電阻讀數÷第1分鐘的電阻讀數。9、測試電壓退出將“高壓控制”按鈕退出，這時“kV”表就會緩慢回零，數字秒表也會退出顯示。如果“kV”表不緩慢回零，則應以帶電阻的放電棒放電。10、結束當“kV”表顯示為0.00kV后，再經過對被測物人工放電棒接通大地，證明后即可關機、拆線。測試結束。

<江蘇>天正華意電氣設備有限公司
江蘇本地交直流耐壓測試儀廠家

江蘇絕緣電阻測試儀 外界干擾 高絕緣材料加上直流電壓后，通過試樣的電流是很微小的，極易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A或測量電阻超過1011歐姆時；被測試樣、測試電極和測試系統均應采取嚴格的屏蔽措施，外界干擾帶來的影響數字式絕緣電阻表又名兆歐表、高壓絕緣電阻測試儀，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，適應惡劣工作環境，是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有5個電壓等級）。?額定絕緣測試電壓范圍100～2500V絕緣電阻測量范圍0.01MΩ～200GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

江蘇本地交直流耐壓測試儀廠家 <江蘇>天正華意電氣設備有限公司

江蘇絕緣電阻測試儀 背光控制開機后，按“ ”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。9．報警設置開機后，長按“ ”鍵，開啟、關閉報警功能。長按“SET”鍵可以設置電阻報警值，通過按“ ”或“ ”鍵改變當前數字大小，再長按“SET”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍“ ”符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，接地電阻報警設置值為9999MΩ。如下圖：10．數據鎖定/存儲開機后測量完成，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為1258MΩ，短按“MEM”顯示存儲為第3組數據。11．數據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據讀取界面“MR”符號顯示。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，長按住“ ”或“ ”鍵以步進值為10選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，6為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，長按“MEM”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。八．電池說明儀表采用了12V 蓄電池供電，當電池電量減少時，當電壓降到10V時，電量符號“ ”顯示請及時充電電池。電壓低電時影響測量準確度。

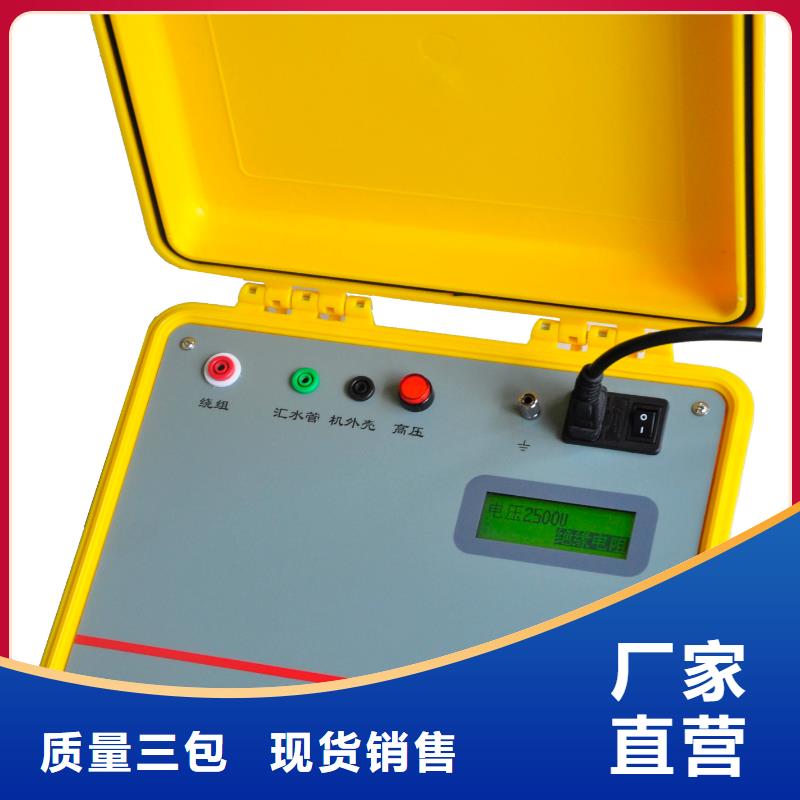

江蘇絕緣電阻測試儀 絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓、交流電壓、吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。同時帶有步進調節電壓功能可以輸出多種不同電壓等級（如15KV機型可以產生12KV等級，使用范圍更廣泛）。絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。直流電流測量范圍100pA-6mA。電容測量范圍10nF-50uF。

江蘇本地交直流耐壓測試儀廠家

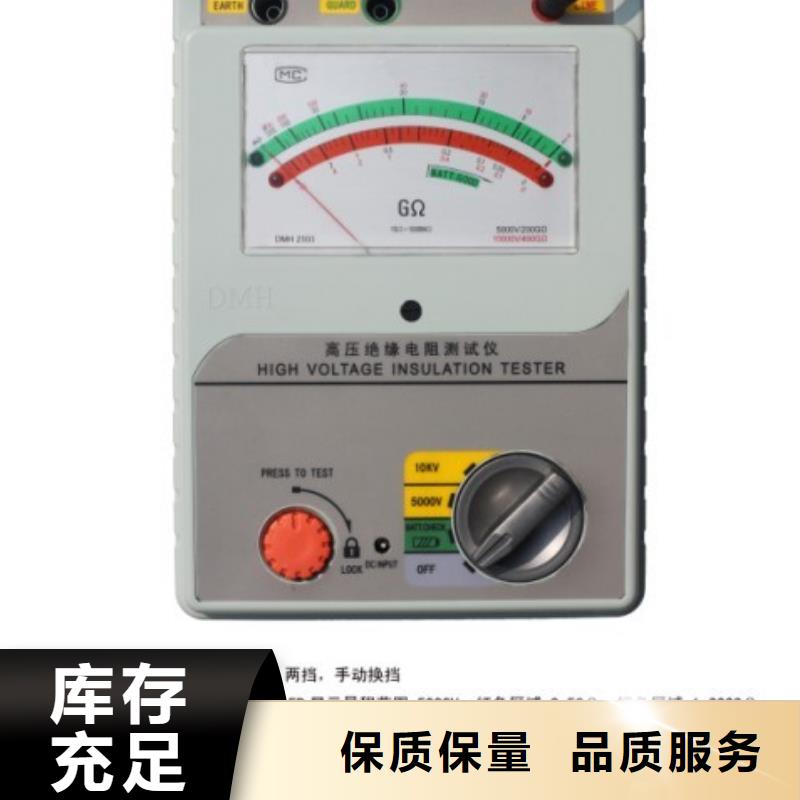

江蘇絕緣電阻測試儀 絕緣電阻測試操作1、絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。2、按下按鍵切換到測電阻模式，然后按或或或或或或或鍵選擇要進行測試的電壓值。 3、接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試線有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳（測試TΩ級以上電阻必須連接綠色屏蔽線），如果配套測試線不帶此線就不需要接，如圖，按下測試鍵開始測試(測試時儀表會發出間歇性蜂鳴：“滴~滴~滴...”的提示聲，屏幕左下角閃爍)。待測量完成顯示值固定不變后方可讀取絕緣電阻值。電阻測試結束后可長按鍵切換顯示電流值，再短按鍵切換回電阻值。7.8、GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。

江蘇絕緣電阻測試儀報警設置開機后，長按鍵，開啟、關閉報警功能。長按“MODE”鍵可以設置電阻報警值，通過按“或鍵改變當前數字大小，再長按“MODE”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍“ ”符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，絕緣電阻報警設置值為9999MΩ。如下圖：10．數據鎖定/存儲開機后測量完成，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為1258MΩ，短按“MEM”顯示存儲為第3組數據。11．數據查閱/刪除開機后，如果儀表有保存的數據，短按“MR”鍵進入數據查閱，存儲數據讀取界面“MR”符號顯示。短按或鍵以步進值為1選擇查閱數組號對應數據，長按住“ 鍵以步進值為10選擇查閱數組號，再按“MR”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，6為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，短按“CLEAR”鍵進入數據刪除，按NO鍵不刪除返回準備測量頁面按YES鍵刪除所存數據，刪除頁面顯示如下圖。八．電池說明儀表采用了12.6V 鋰電池供電，當電池電量減少時，當電壓降到10V時，電量符號顯示請及時充電電池。電壓低電時影響測量準確度。

<江蘇>天正華意電氣設備有限公司 江蘇本地交直流耐壓測試儀廠家

江蘇絕緣電阻測試儀 數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等額定絕緣測試電壓范圍100V～5000V絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

江蘇絕緣電阻測試儀性能特點 抗干擾能力強：抗電場感應干擾能力達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數。2、短路電流大：短路電流典型值10mA，適應大容量、大電感的測試。3、電阻測量范圍寬廣：測量范圍從0.01MΩ～1999GΩ，讀數準確、分辨力高。4、高壓輸出范圍寬廣：可選擇0.5kV、1kV、2.5kV、5kV、10kV、20kV，也可從0V平滑調節到需要的電壓。5、聲光提醒：具有計時報時功能，提醒使用者記錄分析被測量對象的吸收比和極化指數。6、高品質：關鍵部件全部采用進口元件，保證測量精度準確。7、使用方便：采用一體式機箱，體積小、重量輕、便于攜帶。8、外觀精美：采用堅固且磨性強的材料，使儀器的整體質感和使用壽命更長。四、技術指標1、測試電壓等級：0.5kV、1kV、2.5kV、5kV、10kV、20kV2、測試電壓精度：±(5％＋10V)3、短路電流：典型值10mA4、量程與準確度

江蘇本地交直流耐壓測試儀廠家

江蘇絕緣電阻測試儀 使用保管注意事項 1.應在干燥天氣進行檢測； 2.使用前檢查測試儀電量是否充足； 3.使用本測試儀帶電檢測絕緣子時應遵守《GB26859-2011電力工作規程 電力線路部分》； 4.不得使用該測試儀帶電檢測少于三片的絕緣子； 5.帶電檢測35kV及以上電壓等級的絕緣子時，當發現同一串中的零值絕緣子數達到表1時，即應停止檢測。如果絕緣子串的總片數超過表1的規定時，零值絕緣子片數可相應增加。電壓等級零值片數表1 一串中允許零值絕緣子片數6.在檢測過程中兩探頭間有高壓嚴禁人體接觸； 7.測量結束取下探頭時，必須在關閉電源后將兩探頭短接放電后再操作操作（勿同時接觸兩個探頭）； 8.防止劇烈震動、碰撞或高空跌落； 9.嚴禁拆卸機殼； 10.避免雨淋、水滴、潮濕環境； 11.工作完畢，應關閉電源并取出鋰電池，將檢測儀放入儀器箱內，放在干燥通風良好的室內工具架上。12、手持接收機充電過程中，電源鎖必須在開鎖狀態。13、測試儀的探頭有一個帶紅色的標識接高壓端。14、儀器配有1KG的標準電阻，使用前請用標準電阻校驗儀器準確度，若誤差偏大請聯系廠家校準。

江蘇絕緣電阻測試儀背光控制開機后，短按鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。報警值設置1、開機后，長按鍵，開啟或關閉報警功能。2、長按鍵可以進入報警值設置模式，短按鍵選擇電阻設置，短按鍵選擇直流電壓設置，短按鍵選擇交流電壓設置。再通過按（加10）鍵或（減10）鍵或者鍵（加1）或（減1）鍵改變當前數字大小。短按鍵保存并退出。3、當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍“ ”符號，并發出“嘟--嘟--嘟--”報警聲。直流電壓報警設置值為900V，交流電壓報警設置值為700V，絕緣電阻報警設置值為9999MΩ。如下圖示例顯示（“”大于符號表明大于則報警）：圖11-1 電阻設置界面 交流電壓設置界面 直流電壓設置數據鎖定/存儲1、開機后測量完成，短按鍵鎖定當前顯示數據，并自動編號存儲，再次短按鍵退出鎖定，若存儲已滿，儀表顯示“FULL”符號。2、如下圖保存顯示示例：測量數據為1258MΩ，短按顯示存儲為第5組數據。圖12-1 鎖定并保存顯示 存儲已滿顯示7.13、數據查閱/刪除1、開機后，如果儀表有保存的數據，長按鍵進入數據查閱，存儲數據讀取界面“MR”符號顯示。短按或鍵以步進值為10進行查閱對應數據，短按或鍵以步進值為1進行查閱對應數據，再短按鍵退出查閱。2、如下圖：查閱時屏幕左下角數字5為當前保存第5條數據，若無存儲數據，LCD顯示“NULL”。（右下角電阻數據顯示測試所用電壓，電流和電容顯示單位）交流電壓查閱無存儲數據圖13-4直流電壓查閱 電流查閱 電容查閱3、在數據查閱狀態下，長按鍵進入數據刪除，短按鍵不刪除并返回查閱界面短按鍵刪除所存數據并退出查閱模式，刪除頁面顯示如下圖。圖13-6刪除顯示7.14、步進調節測電阻電壓開機后，10KV電壓檔以下可通過短按或鍵以步進值為50V修改電壓值，或短按或鍵以步進值為5V修改電壓值。10KV電壓檔及以上可通過短按或鍵以步進值為500V修改電壓值，或短按或鍵以步進值為50V修改電壓值。注意：電壓不超過15KV步進精度±20％。八、電池說明1、儀表采用了12.6V 鋰電池供電，當電池電量不足時，電量符號顯示請及時充電。注意：電池電量不足時會影響測量精準度測量電壓越高對電池電量要求越高。

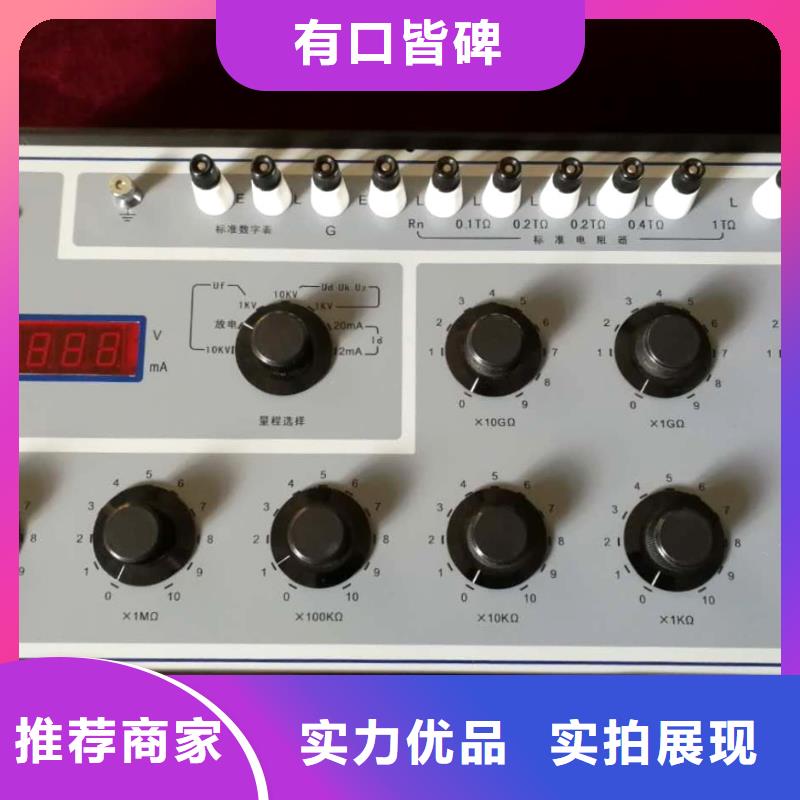

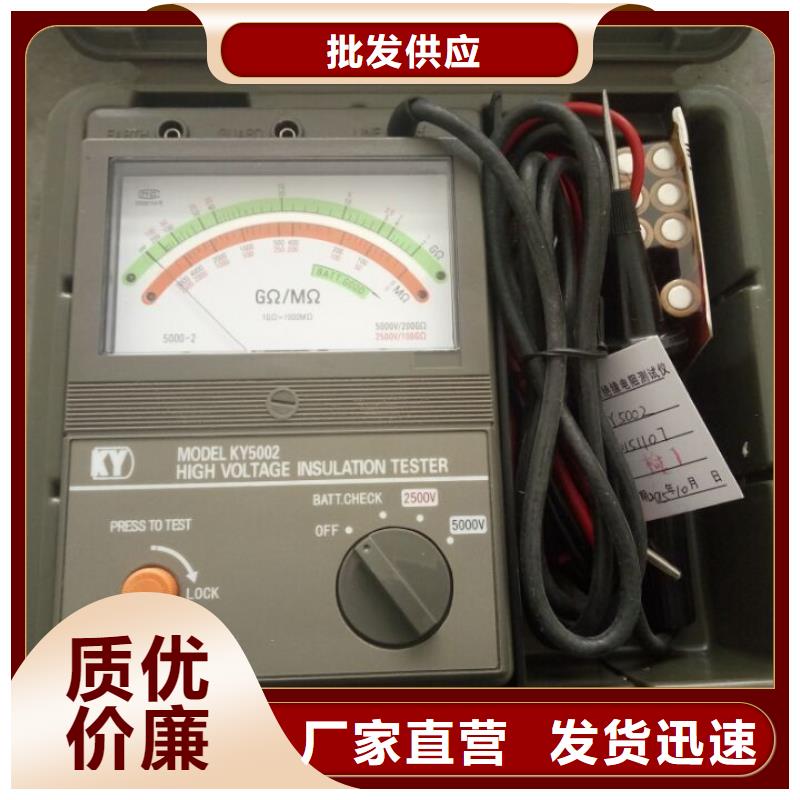

江蘇絕緣電阻測試儀 電子式絕緣電阻表關于中值電阻和跌落電阻的選取要求指針式表測量端子的中值電壓允許值指針式表指示值處于幾何中心位置近的帶刻度值的刻度線時，測量端子L和E間的電壓為中值電壓，中值電壓應不低于額定電壓的90％。指針式表的中心分度電阻值一般為量程上限值的2％～2.5％.2、數字式表的跌落電壓允許值數字式表的顯示值為制造廠提供的跌落電阻值時，測量端子L和E之間的電壓為跌落電壓，其值應不低于額定電壓的90％。數字式表的跌落電阻值應在基本量限的上限值的1％以內。殘余電阻值小于1Ω，變差不大于0.1Ω。環境參考條件：20＋2-3 ℃，相對濕度：50％±10％.標稱使用環境:溫度23±5℃，相對濕度：25％～60％。6．線路對外殼的絕緣電阻：≥1×1011Ω。附錄1兆歐表型號中值電阻值ZC25—3（舊5050型）10MΩZC11D—82MΩZC11—82MΩZC25—420MΩZC11D—3 20MΩ11D—5100MΩZC11D1050MΩZC111050MΩZC11—5100MΩ5、由于數字表有較長的時間常數（約25S），故一次測量完畢后需停止恒速器轉動或關閉電子絕緣表的電源，置“測量選擇”開關于“放電”位置，待高壓跌落到百伏以下時，再換量程或改變測量項目，以確保測試人員及設備。特別提示：（1）、在檢定本裝置的標準數字表時，需注意一定要按常規將標準源的信號退至零后才可轉動“量程選擇”開關，以避免標準源意外損壞。由于檢定時測試電壓較高，個別電阻盤的阻值會因施加電壓的時間延長而小幅度變化，但只要在一分鐘之內不超過該阻值盤允許誤差的70％應為合格。六、附則 1、隨機供應的文件及附件裝箱單 使用說明書 產品合格證 測試線 一付 電源線 一根在用戶遵守保管和使用規則下，從制造廠發貨日起12個月內，如因產品質量不良而不能正常工作時，本廠無償地為用戶修理。線路對外殼的絕緣強度應能承受50Hz正弦波電壓8KV一分鐘試驗。電源電壓: AC220V 50HZ。面板設置及說明 本檢定裝置由標準數字表和標準電阻器兩部分組成。1、標準數字表用來測電壓，布置在裝置的左邊，為方便使用，其電壓輸入端單獨設置。左邊中部為具有綠色背光的LCD顯示器，適用于各種環境使用。數字表測量選擇開關根據測量需要可選擇不同測試項目。

---
