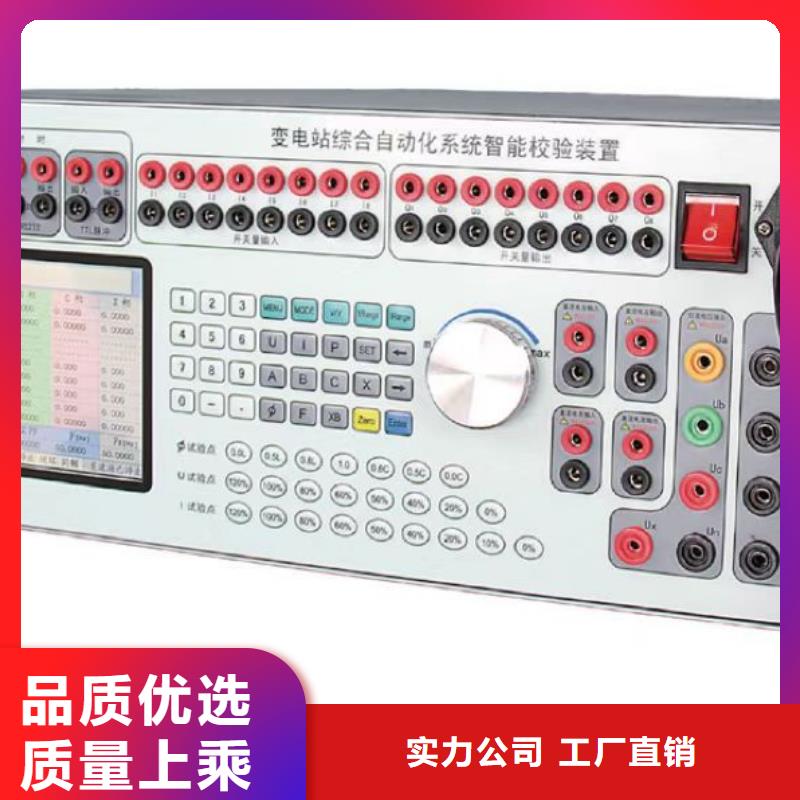

焦作微機繼電保護測試儀裝置特點與技術參數節 主要特點 電壓電流輸出靈活組合 輸出達4相電壓3相電流，可任意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。電壓電流精度高，4相電壓、3相電流輸出，精度、穩定度高，幅值相位任意調節。 焦作內置高精度GPS模塊，保證各種量的時標誤差＜10us。 測試功能強大，遙控、遙信（風暴）、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試輸出采用高保真、高可靠模塊式線性功放，性能卓越。確保從微小電流到大電流都波形平滑、精度優良 6路無極性開入。兼容空接點與0~250V電位接點7 對開出，采用隔離電子空接點，可承受DC400V/AC220V電壓，可實現高速無抖動輸出。 優良的散熱結構和自診斷、自保護、輸出閉鎖等，可靠性高。 內置高性能工控機，采用WinXP系統，解析多種遠動協議。 ? ?操作方式 裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。 ?新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。 ?高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。 ?軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。 ?具有獨立專用直流電源輸出 設有一路110V 及 220V專用直流電源輸出。 ?接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。 ?完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。 第二節 額定參數 交流電流輸出 輸出精度 0.2級 相電流輸出（有效值） 0～40A 三并電流輸出（有效值） 0～120A 相電流長時間允許工作值（有效值） 10A 相電流輸出功率 420VA 三并電流輸出時輸出功率 900VA 三并電流輸出時允許工作時間 10s 頻率范圍（基波） 20～1000Hz 諧波次數 1～20 次 直流電流輸出 輸出精度 0.2級 電流輸出 0～±10A / 每相，0～±30A / 三并 輸出負載電壓 20V 交流電壓輸出 輸出精度 0.2級 相電壓輸出（有效值） 0～120V 線電壓輸出（有效值） 0～240V 相電壓/線電壓輸出功率 80VA / 100VA 頻率范圍（基波） 20～1000Hz 諧波次數 1～20次 直流電壓輸出 輸出精度 0.2級 相電壓輸出幅值 0～±160V 線電壓輸出幅值 0～±320V 相電壓/線電壓輸出功率 70VA / 140VA 開關量及時間測量

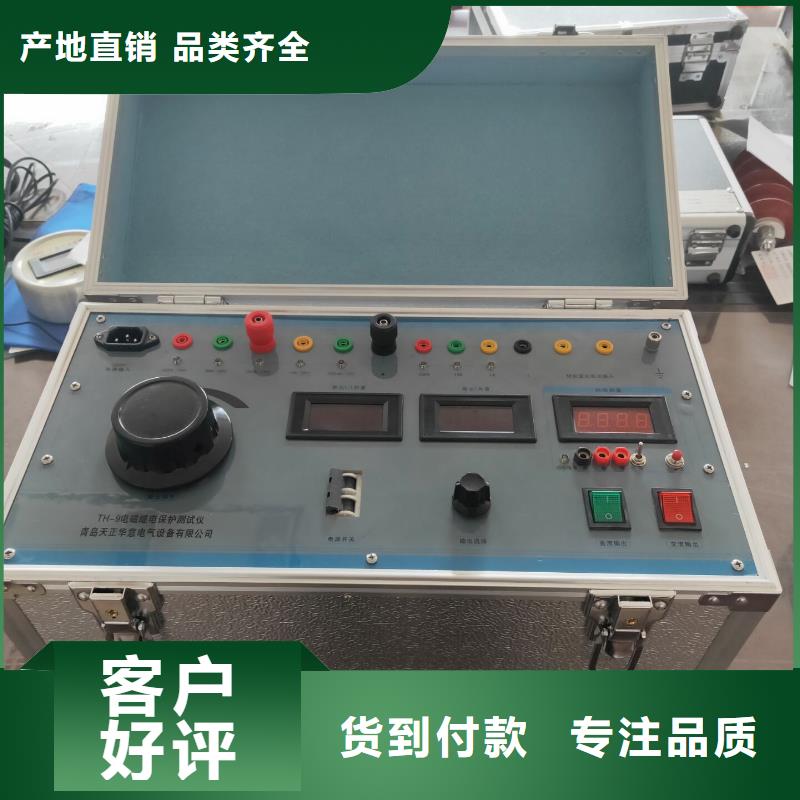

<焦作>天正華意電氣設備有限公司 兩相繼電保護測試儀出廠價

兩相繼電保護測試儀出廠價 <焦作>天正華意電氣設備有限公司

焦作微機繼電保護測試儀青島天正華意電氣設備有限公司創立于上世紀九十年代初，是 高新技術企業、 電網繼電保護檢測產品認證供應商，坐落于青島平度市高新技術開發區，專業從事電力系統繼電保護測試儀器研發、制造、銷售，是國內早推出微機繼電保護測試儀的廠家。青島天正華意電氣設備有限公司具有電力智能測試儀器設計、制造的專業能力，又有一支多年從事電力系統設備檢測維護服務的專業隊伍，在電力生產、輸送、供應、使用及其相關服務用戶中廣受好評。多款主力產品經電力行業權威部門檢測確認各項技術指標完全達到并超過相關 和行業標準，在全國多個省市（自治區）電力行業入網檢測中位居前三（A類），獲得用戶廣泛好評，社會和經濟效益顯著，是 、省級重點新產品，并多次獲得中小企業創新基金支持和省級產品獎；數模一體繼電保護測試系統是青島天正華意電氣設備有限公司以二十多年來在全國數千家用戶中取得的繼電保護測試系統生產研制豐富經驗為基礎，結合模擬型微機繼電保護測試儀和光數字繼電保護測試儀二者特點，既有數字保護測試功能又能傳統模擬保護測試，能滿足智能電網數字結合傳統保護試驗和數字模擬一體整組測試市場新需求而精心研制的第三代全新系統，業已經相關權威部門檢測通過，并在國內數十個單位應用并獲得好評。二、產品主要特點a. 采用了包括先進的軍用通訊處理器和通訊專用嵌入式技術在內的多項高新技術，“基于PCI總線的MCU+FPGA+DSP架構”保證系統的實時性能、運算能力、通訊速度和穩定可靠。 采用MCU片內微總線網絡接口結合FPGA網絡及串行通信協處理插件的SMV報文傳輸技術， 保證光網口和光串口的SMV輸出高速可靠，數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達，遠超 保護“不依賴外部時鐘同步采樣”對SMV離散度的要求。b. 高精度模擬信號輸出源，獨創動態跟蹤技術，采用高性能MCU、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形，能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

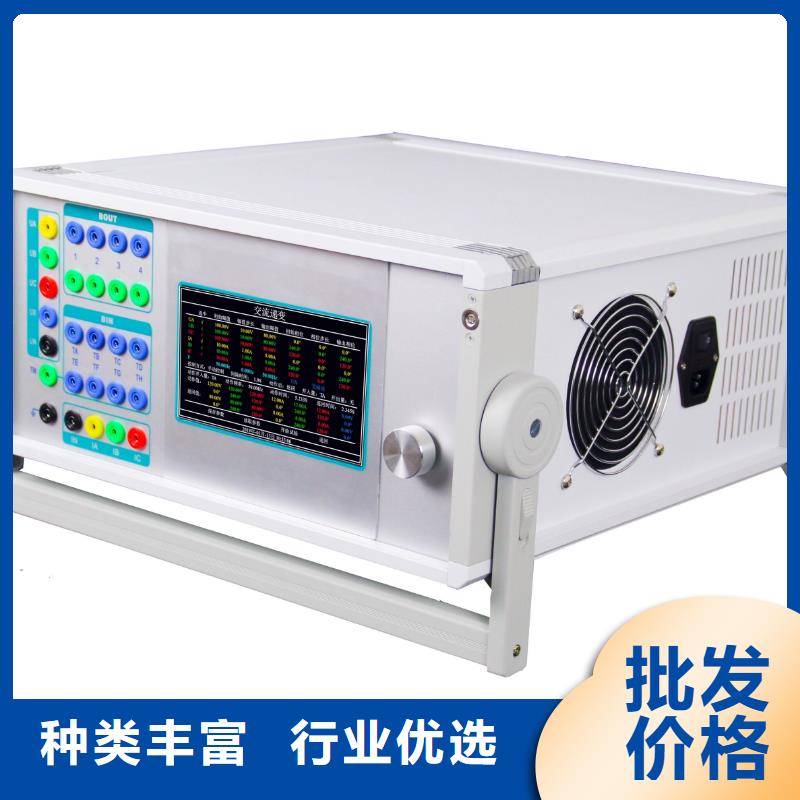

焦作微機繼電保護綜合測試儀六相微機繼電保護綜合校驗儀微機繼電保護測試儀三相微機繼電保護綜合校驗儀微機繼保儀三相繼電保護測試儀繼保測試儀三相繼保測試儀技術參數及性能指標1、采樣值報文收發多可收發6×4 組IEC 61850-9-1、IEC 61850-9-2/LE SMV采樣值報文，每組SMV報文端口及通道屬性可配置；多可收發6 組IEC60044-7/8（即FT3）采樣值報文，端口、傳輸速率等通信參數可配置；每組IEC61850-9-1 SMV可支持標準的12個SMV數據通道或擴展的可配置多達32個SMV數據通道；每組IEC61850-9-2 SMV可配置多達64個SMV數據通道；每組FT3可支持標準幀即12個SMV數據通道或國網的擴展幀即22個SMV數據通道； 采樣率和ASDU數可設置，每幀1-8個ASDU數，采樣率每周256 點即12800Hz；數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達。SMV各通道輸出同步性≤100μS；多可映射到3組共18路電流、電壓量；2、GOOSE 報文接收支持接收6×2組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文接收端口及通道屬性可配置；多可映射到8路開入量信息；3、GOOSE 報文發送支持發送6×4組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文發送端口和發送間隔等通道屬性可配置；多可映射到8路開出量信息；4、二次模擬量輸出可輸出2組交直流電流6路、電壓6路共12路；4.1交直流電流源a.交流輸出電流（RMS）: 20A/相，二相并聯: 40A；輸出功率: ≥330VA/相；輸出精度：0.2%(0.2-Max)；輸出頻率：0-1KHz；幅頻特性：10-1000Hz范圍幅度變化 ≤±1.5%。b.直流輸出電流：0-10A/相，二相并聯: 20A；輸出功率:180W；輸出精度：0.5%。c.其他分辨率：1mA；六路有共用中性點的電流源；各相輸出電流幅值、頻率、相位獨立調節；電流上升下降時間小于100μ S；開路、過熱、過載和失真自動檢測保護。4.2交直流電壓源a.交流輸出電壓（RMS）: 125V/相，兩相串聯: 0-250V；輸出功率（額定電壓）:≥75VA/相；輸出精度：0.2%（0.5-125V）；輸出頻率：0-1KHz；幅頻特性：10-1000Hz范圍幅度變化 ≤±1.5%；第四路電壓可設置為零序電壓或任意設置。b.直流輸出電壓：0-150V/相，兩相串聯: 0-300V；輸出功率：100W 連續運行；輸出精度：0.5%。c.其他分辨率：1mV；六路有共用中性點的電壓源；各相輸出電壓幅值、頻率、相位獨立調節；高精度六相微機繼電保護綜合測試儀

<焦作>天正華意電氣設備有限公司 兩相繼電保護測試儀出廠價

焦作微機繼電保護測試儀內置高性能工控機，采用嵌入式工業Windows系統，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統。極具人性化的操作界面設計，提供了親切熟悉的真正的工業化Windows界面，內置觸控板和鍵盤，如同筆記本電腦一樣操作方便，焦作內置USB接口可用優盤方便升級軟件和交換數據或外接鼠標、鍵盤操作，還可通過網口外接筆記本電腦工作。d. 新的測試軟件基于Windows系統，采用嵌入式軟件開發工具，功能齊全、界面友好、使用方便，底層硬件控制性能，首創多層樹型結構的試驗模板數據庫組織方式，靈活的OFFICE文件格式試驗報告，為實現試驗數據庫和試驗報告管理的集成化、系統化提供了數據基礎。e.既有針對數字保護測試特殊需要而精心設計的特色功能，又有富有特色、簡潔方便的通用測試模擬功能，還有實用有效的各類繼電器校驗程序，更有提供多種校驗和搜索方式的成套微機保護和自動裝置的自動試驗程序各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態、振蕩、重合閘行為。f. 輸入輸出端口齊全，功能強大，能廣泛適應迄今各種不同形式的保護試驗。6路IEC 61850 9-1/2、5路FT3、12路模擬量同時輸出，各相幅值、相位、頻率、直流分量均可同時獨立變化調整，可適用于傳統互感器輸入型、電子互感器輸入型、混合輸入型等各種類型的繼電保護測試；開入通道獨立無極性，能自動適應各種有源無源接點。g.先進的高精度線性功放技術了裝置的功放系統，更有完善的各種防誤操作、短路、外電沖擊和溫度超限等故障檢測和保護功能，保障裝置可穩定可靠的持續工作。整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。h．內置GPS、外接IRIG-B碼和IEEE1588同步時間輸入具有長時穩定的守時功能， 保證同步輸出和狀態同步觸發的時間和相位高精度要求，同時多種同步時間輸入源也使測試儀對變電站不同建設階段同步時間來源有更好的選擇性和適應性。繼電保護測試儀 焦作微機繼電保護測試儀 微機繼電保護校驗儀三相微機繼電保護測試儀六相微機繼電保護測試儀三相微機繼電保護校驗儀六相微機繼電保護校驗儀

焦作微機繼電保護測試儀測試項目頁1、測試相別：選擇測試相別。2、測試方式：可選擇邊界搜索或定點測試。邊界搜索以搜索的方式尋找特性曲線的邊界值。定點測試，測試添加的幾個固定點。 邊界搜索：分為二分法搜索和單向逼近搜索兩種方式。3、自動調整：勾選自動調整時，必須正確定義曲線。Id在曲線的上下某個小區間內搜索，可減少不必要的測試點。未勾選時，每個測試點Ir都要從起點開始到終點進行搜索，測試點較多，增加了測試時間。起點、終點：應保證起點不動作、終點能夠可靠動作，才能搜索出曲線。4、搜索精度：應根據要求調整。有名值時，一般設置要大。標幺值時，一般設置要小。如圖3.4.1-4圖3.4.1-4三、實驗控制頁通常只設置長故障時間與間隔時間。1、長故障時間：大于比率差動動作時間即可。如搜索差動速斷曲線，長故障時間應大于差動速斷動作時間，小于比率差動動作時間，避免比率差動動作后不再向上搜索速斷區域。2、間隔時間：每個出值點之間個間隔時間，應有適當的間隔時間讓保護能夠正常啟動、復歸。3、開關量：選擇使用的開關輸入端口、動作邏輯與動作方式。4、電壓輸出：當測試發電機差動時，一般需要加入負序電壓。如圖3.5.1-5圖3.5.1-5四、曲線定義頁可將保護裝置理論曲線展現在坐標系上，然后與實際邊界點對比。不影響測試流程，僅僅起對比作用。注意：選擇有名值方式測試和標幺值方式測試時，二者定義是不同的。繼電保護裝置測試儀六相繼電保護測試儀六相繼保測試儀六相繼電保護校驗儀六相繼保校驗儀微機繼電保護測試系統 光數字繼電保護測試儀 三相工控繼電保護測試儀反時限單相繼電保護測試儀反時限過流繼電保護測試儀反時限繼電保護測試儀速斷繼電保護測試儀反時限過流繼電保護校驗儀反時限繼電保護校驗儀單相繼保測試儀單相繼保校驗儀繼電保護伏安變比測試儀電流動作保護測試儀繼電器動作測試儀數字繼保測試儀繼保綜合測試儀微機保護裝置測試儀繼電保護測量儀繼保之星

---
