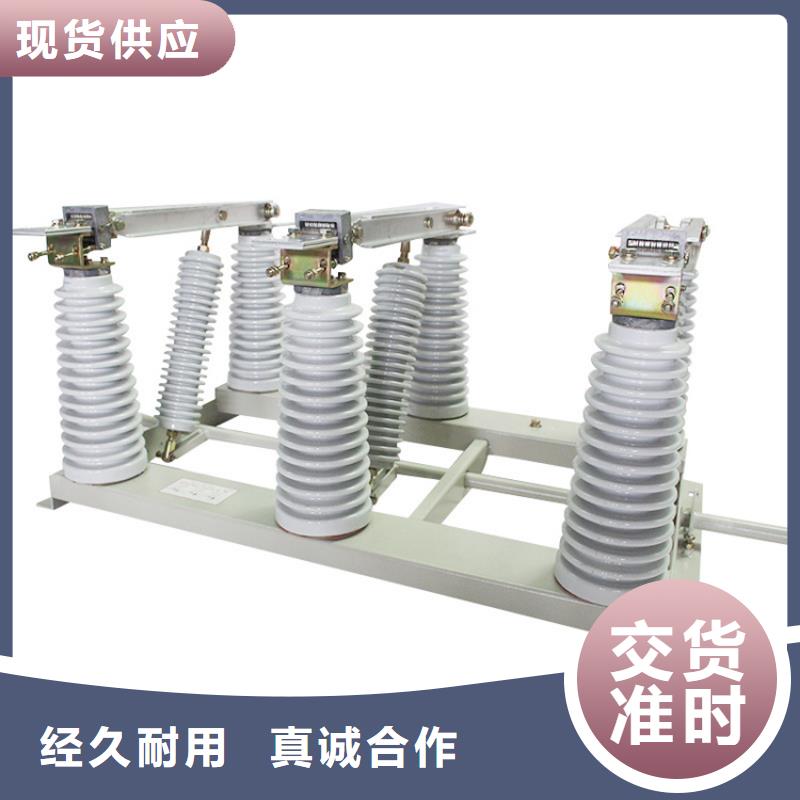

隔離開關采用雙柱中開、觸頭轉入式結構，具有自清潔觸頭的能力，提高了接觸可靠性；觸指采用度、高導電率、高性的新型材料制造。依靠觸指自身的力夾緊觸頭，避免了目前因簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭電阻增加，觸頭發熱加劇的惡性循環；隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入，使軸承、二硫化鉬鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法流失，永不干涸，使隔離開關長期動作后的操作力矩不會增加。采用不銹金曲軸銷與無油自潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、記不銹蝕。詳細介紹概述： GW5系列戶外高壓交流隔離開關是交流50Hz的戶外高壓電器設備，額定電壓等級有40.5kV、72.5kV、126 kV，供高壓線路在有電壓無負載情況下進行開合以及被檢修高壓母線、斷路器等電氣設備與帶電高壓線路進行電氣隔離之用，也可用于開、合小電容或電感電流。本系列戶外隔離開關滿足GB1985《高壓交流隔離開關的接地開關》、IEC129《交流隔離開關與接地開關》以及GB/T11022《高壓開關設備和控制設備標準的共用技術要求》等標準的相關規定。 【GW5-40.5隔離開關】使用環境條件：1. 環境溫度：上限＋40℃，下限一般地區-30℃，嚴寒地區-40℃；2. 海拔高度：1000米；3. 風壓：不超過700Pa(相當于風速34m/s)；4. 地震列度：不超過8度；5. 安裝場所應無頻繁的劇烈震動； 技術參數表：額定電壓kV 額定電流A 動穩定電流kA 熱穩定電流kA /s 工頻耐壓kV/1min 沖擊耐壓kV 對地 接口 對地 接口40.5 630 50/63 20/25/4 95 118 185 215 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4 72.5 630 50/63 20/25/4 140160 1601 76 325350 375385 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4 126 630 50/63 20/25/4 230 265 550 630 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4

運動部分因銹蝕而卡滯、動作不靈活造成分、合操作力矩增大。一旦需要操作時便會出現分不開、合不上或構件產生變形而分、合不到位嚴重時折斷操作連桿或使支柱瓷瓶受到附加彎曲應力而斷裂。處理方法是:對轉動部分加注潤滑脂對關鍵的運行元件(如銷軸)進行更換建議采用不銹鋼材料制造或者采用無油復合軸套替代鍍鋅軸銷與黃銅套的組合。鋼制底座采用熱鍍鋅處理。緊固采用不銹鋼制造或者采用熱鍍鋅處理。  2.5安裝調整不當造成三相不同期   動、靜觸頭的接觸位置不正確插入深度不夠不是每片觸指均可靠地接觸接觸壓力不足(特別是鉗式觸頭)等均可產生觸頭過熱甚至打火燒損。處理方法:提高安裝調整的質量安裝時需按照制造廠安裝使用說明書的要求進行安裝調整對說明書所要求的機械特性及電氣參數必須滿足防止帶病投入運行。低壓隔離開關的選型低壓隔離開關的常見類型有：① HD11、HS11系列，這兩者都是正面手柄操作，僅可以作為隔離開關作用；②HD12、HS12系列，這兩系列是正面兩側操作，可用于前面維修的開關柜中；③HD13、HS13系列是正面操作，可用于后面維修的開關柜中；④HD14系列，用于動力配電箱中。在選擇低壓隔離開關時，應注意以下事項：首先，低壓隔離開關的額定電壓應該等于或大于電源額定電壓，額定電流應該等于或大于電路工作電流。如果，低壓隔離開關控制小型電動機，應該考慮電動機的啟動電流并選定額定電流較大的低壓隔離開關。同時，低壓隔離開關的通斷能力和其他性能均應符合電器要求。其次，低壓隔離開關在斷開負載電流時不能夠大于其允許的斷開電流值。一般結構的低壓隔離開關不允許進行帶負載操作，但是裝有滅弧室的低壓隔離開關可允許少量不頻繁的負載操作。后大家需要注意的是，低壓隔離開關所在線路的三相短路電流不應超過規定的動、熱穩定值。根據配電系統的配置，確

必須強調，不管合閘還是分閘的操作，都應在不帶負荷或負荷在隔離開關允許的操作范圍之內時才能進行。為此，操作隔離開關之前，必須先檢查與之串聯的斷路器，應確實處于斷開位置。如隔離開關帶的負荷是規定容量范圍內的變壓器，則必須先停掉變壓器的全部低壓負荷，令其空載之后再拉開該隔離開關；送電時，先檢查變壓器低壓側主開關確在斷開位置，方可合隔離開關。如果發生了帶負荷分或合隔
離開關的誤操作，則應冷靜地避免可能發生地另一種反方向的誤操作。就是：已發現帶負荷誤合閘后，不得再立即拉開；當發現帶負荷分閘時，若已拉開，不得再合（若拉開一點，發覺有火花產生時，可立即合上）。對運行中的隔離開關應進行巡視。在有人值班的配電所中應每班一次；在無人值班的配電所中，每周至少一次。日常巡視的內容，主要是觀察有關的電流表，其運行電流應在正常范圍內；其次根據隔離開關的結構，檢查其導電部分
接觸良好，無過熱變色，絕緣部分應完好，以及無閃絡放電痕跡；再就是傳動部分應無異常（無扭曲變形，銷軸脫落等）。檢修編輯隔離開關連接板的連接點過熱變色，說明接觸不良，接觸電阻大，檢修時應打開連接點，將接觸面銼平再用砂紙打光（但開關連接板上鍍的鋅不要去除），然后將螺釘擰緊，并要用簧墊片防松。動觸頭存在旁擊現象，可旋轉固定觸頭的螺釘，或稍移動支持絕緣子的位置，以旁擊；三相不同期時，則可通過調整拉
桿絕緣子兩端的螺釘，借以改變其有效長度來克服。觸頭間的接觸壓力可通過調整夾緊簧來實現，而夾緊的程度可用塞尺來檢查。觸頭間一般可涂凡士林以減少摩擦阻力，延長使用壽命，還可防止觸頭氧化。隔離開關處于斷開位置時，觸頭間拉開的角度或拉開距離不符合規定時，應通過拉桿絕緣子來調整。故障分析編輯在系統運行中隔離開關發生的缺陷和故障比較多，涉及到多方面的質量問題。對運行威脅大的是瓷瓶斷裂
故障，其次是觸頭過熱、運動卡滯、機構卡澀和分合閘不到位、瓷瓶閃絡等。a.瓷瓶斷裂故障。2005年，徐州電網發生了2次瓷瓶斷裂故障，一次是在運行操作中，一次是在施工接線過程中，斷裂處均在瓷瓶和法蘭的膠合處。瓷瓶斷裂既與產品質量有關，也與隔離開關的整體質量及操作方法有關。瓷瓶在燒制過程中控制不當可能造成瓷件夾生、致密性不均以及水泥膠裝不良的問題，加之質檢手段不嚴，造成個別質量低劣的瓷瓶被組裝成產品
后，投放到運行中對構成極大威脅。操作人員在分合隔離開關時操作方法不當、用力過猛也容易造成瓷瓶損壞。此外，2005年和2004年還發生了8節500kVSOPLT型刀閘支持瓷瓶開裂缺陷。b.導電回路過熱。運行中常常發生導電回路異常發熱現象，多數是由于靜觸指壓緊簧疲勞、特性變壞，靜觸指單邊接觸以及長期運行接觸電阻增加而造成的。運行中由于靜觸指壓緊簧長期受壓縮，如果工作電流較大，溫升超過允許值，就
會使其性變差，惡性循環，終造成燒損，這是造成觸頭發熱的主要原因。此外，觸頭鍍銀層工藝差、易磨損露銅，接觸面臟污，觸頭插入不夠、螺栓銹蝕造成線夾接觸面壓力降低等也是造成發熱的原因。

完善化的產品，電氣和機械性能均有較大提高。主要是：1、泄漏比：普通性達到1.7CM/KV防污型達到2.5CM/KV。2、導電部分對地小空氣距離：35kv為400mm60kv為630mm、110kv為1000mm。3、動穩定電流：主閘刀達到100A；接地刀達到47KA。熱穩定電流：主閘刀達到4秒31.5KA，接地刀達到4秒20KA。4、增加傳動箱，使三極聯裝十分方便，服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。分合閘操作更為靈活輕便，準確可靠。5、新設計的CS17G組合式手力機構，安裝靈活，防雨性能好，并有指示燈和電磁鎖。6、機械壽命在不調整條件下連續分、合操作達10000次。二、用途、特點GW5系列隔離開關是由35KV、60KV和110KV三個電壓等級組成的系列產品。供高壓線路在無載情況下進行換接，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用，在主閘刀處于正常分閘位置時，可提供一個符合要求的可見的絕緣距離，也可以用于分、合很小的電容電流或電感電流。35KV高壓隔離開關價格GW5系列隔離開關按照結構特點及使用場合分為如下幾種類型。GW5-35、60、110型戶外隔離開關是由三個的單相隔離開關組成的三相高壓電器，又是派生其它特殊結構的基本單元，其外形圖見1（a），圖1（b）以下簡稱為普通型隔離開關。GW5-35、60、110w(Dw)型戶外高壓隔離開關，是在普通型（接地型）隔離開關的基礎上將普通型棒式支柱絕緣子改成防污型棒式支柱絕緣子而成。適用于污穢地區。以下簡稱防污型隔離開關。GW5-35、60、110K型戶外隔離開關是在普通隔離開關上增設分閘簧、緩沖裝置等零件而成。通常與JW1型接地開關聯合使用，用以代替終端變壓器高壓側的斷路器。以下稱為快分型隔離開關。GW5-35、60、110Z型戶外隔離開關，是在普通隔離開關在空間不同方位上進行安裝布置而成。通常與JW1型接地開關聯合使用，用以代替變壓器高壓側的斷路器。以下稱為快分型隔離開關。特殊安裝型又可以分為倒裝、側裝、側裝、傾斜25°三種安裝方式。其中倒裝型隔離天關上所用棒式支柱絕緣子系特殊制造的倒傘式支柱絕緣子。35KV高壓隔離開關價格Gw5系列戶外隔離開關規格全、種類多、性能可靠、結構簡單、安裝檢修容易，適用范圍廣，通用性系列性強。當采用特種安裝形式，時可使革開放以來，我國電氣行業在國民經濟高速發展的大環境中，通過“引進-消化-創新”國外發達的現金管理經驗和技術，進入了歷史發展的新時期，高低壓電器技術無論是產品設計，制造工藝還是經營管理，生產過程方面都取得了很大進步。
