其它各類套管的彎曲強度等級分類如下，母線穿墻套管的使用電流決定用戶采用的母線尺寸型號說明：C—戶內銅導體穿墻套管；CL—戶內鋁導體穿墻套管；CWL—戶外-戶內鋁導體穿墻套管；CB—戶內圓導桿穿墻瓷套管；CWB—戶外-戶內圓導桿穿墻瓷套管；B—抗彎破壞負荷等級，7.5kN。CLB—戶內鋁導體穿墻套管（加強型）；CWLB—戶外-戶外鋁導體穿墻套管（加強型）；CW—戶外-戶內銅導體穿墻套管；CWWL—戶外-戶內耐污型鋁導體穿墻套管；CWW—戶外-戶內耐污型銅導體穿墻套管；CM—戶內母線穿墻套管；CMW—戶外母線穿墻套管；CMWW—戶外-戶內耐污型銅導體穿墻套管字母后數字為設計順序號。對帶導體套管，短橫后分型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。數：分子為套管額定電壓千伏數；Q表示大爬距；分母為套管額定電流安培數；第二個短橫后數字為污穢等級號；第三個短橫后字母G表示高原型。對母線式套管，字母后 個短橫后數字為額定電壓千伏數；第二個短橫后數字為套管瓷套內徑直徑毫米數；第三個短橫后數字為污穢等級號。例：型號CWWL-35/630-3系35kV電壓、630A電流、戶外-戶內耐污型鋁導體穿墻套管，適用于3級污區。例：型號CWWL-35/630-1-G系35kV電壓、630A電流、戶外-戶內高原耐污型鋁導體穿墻套管，適用于1級污區。例：型號CWWB-35Q/630 系35kV電壓、630A電流、大爬距銅導體穿墻套管用方法編輯高壓穿墻套管CMCMWCMECMD母線式穿墻套管高壓穿墻套管：以下簡稱套管）適用于額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。

現在在市場上也是出現了很多高壓穿墻套管，我們在路上行走的時候也是有很多時候都能看到的，是在我們看到的時候就只能知道它是用來固定的，但是它的基本功能我們是一點不了解的，下面小編就和大家分享一下產品的使用用途。
高壓穿墻套管的使用也是根據用途來選擇的，如果是安裝在屋內型和屋外型也是根據用途，可以選擇帶導體的產品和不帶導體的母線型穿墻套管。屋內配電裝置一般選用鋁導體穿墻套管。而且他們在安裝的時候核定的電壓也是需要選擇的，室內要比室外的電壓較低，而且一般的電壓的產品對3-6kv也可以采用提高兩極的電壓的產品，而且額定的電流選擇也是需要進行選擇的，因為它對應的額定電流選擇的問題也是對應的產品在使用的情況下才能進行使用。所以用戶在購買的時候還是要選擇怎樣的產品來進行安裝，也是需要根據實際的情況來進行選擇的。f

高壓穿墻套管是供導電部分穿過墻壁或電氣設備(如高壓油開關、變壓器、高壓互感器等)箱殼，并使導電部分固定在相應部位的部件。安裝高壓穿墻套管應符合如下要求：

(1)穿墻套管水平安裝時法蘭在墻外側；垂直安裝則法蘭在上方。

(2)穿墻套管中心距離，一般規定35kV為60em；10kV為45cm，如用于潮濕環境，應適當增大距離。

(3)進、出線雙回路的穿墻套管為避免干擾，小距離應相距2m以上。

(4)穿墻套管引線至戶外地面的高度應盡量滿足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m時，必須裝設固定圍欄。

(5)穿墻套管應根據連接導線(母排)選用相同材質的導電桿，如材質不同，必須通過銅一鋁過渡板連接。

(6j穿墻套管戶外引線必須制作“U”形滴水彎頭，如用絕緣導線，則要在“U”形彎頭底部將絕緣切口以利泄水。

(7)穿墻套管一般宜固定在厚度為8～20mm鋼板上，并使孔徑大于套管嵌入部位5mm以上；固定板為混凝土板時， 厚度不得超過50mm，而且不得將法蘭埋人混凝土或抹灰層內。

(8)對于額定電流在1500A以上的穿墻套管，不得裝在混凝土板上。但裝在鋼板上時，由于鋼為導磁體，當大電流通過套管導電桿，在鋼板上形成閉合磁路，會產生很大的渦流、磁滯損耗而使鋼板嚴重發熱，將加速套管的絕緣介質老化。為此，可在鋼板套管嵌入孔之間沿直徑橫向開出寬度為3～5mm的縫隙，將孔與孔之問在水平方向連通，然后再用非磁性材料(銅或不銹鋼)填焊縫隙，以增加環繞套管磁路的磁阻，從而減少損耗發熱，有效地延長套管的使用壽命。

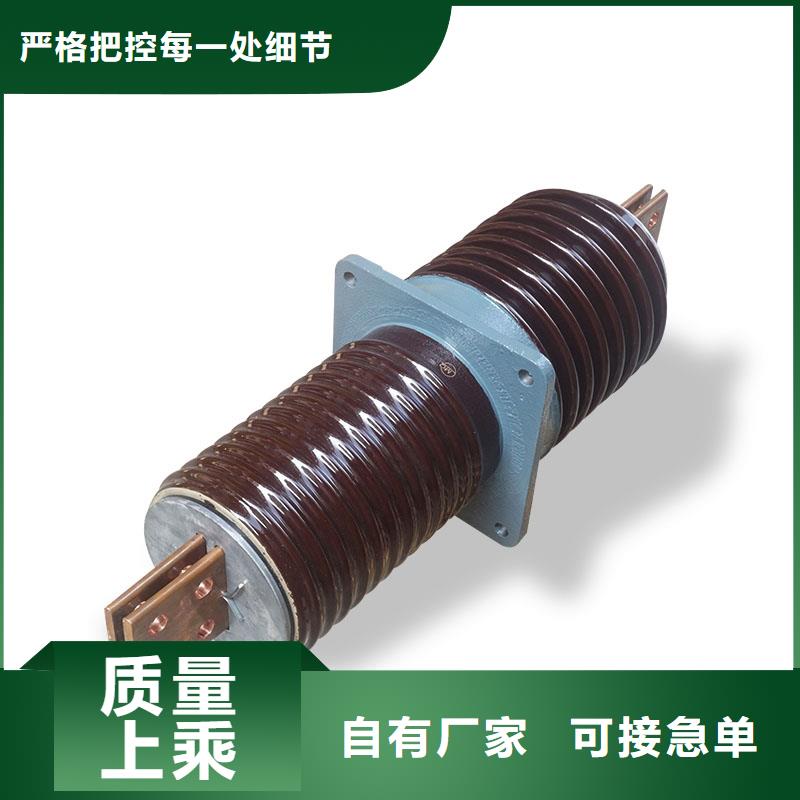

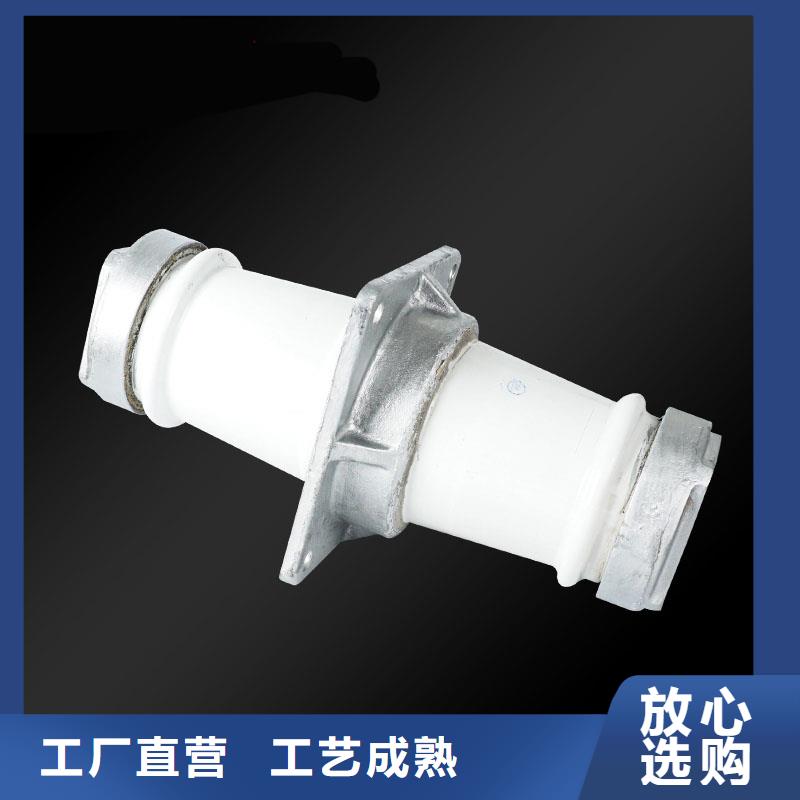

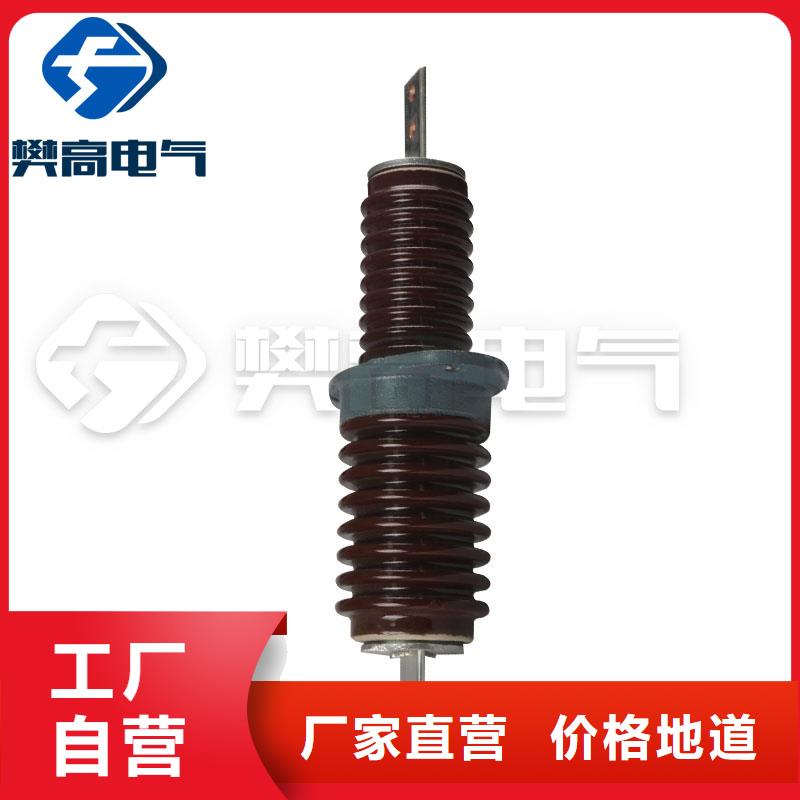

當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。高壓穿墻套管又稱做高壓穿墻管，防水套管，墻體預埋管，防水套管分為剛性防水套管和柔性防水套
墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器中，作導電部分穿國墻壁或其它接地物的絕緣和支持用。套管適用于環境溫度-40℃-40℃，不適用于在足以降低套管性能的條件下以及套管性能的條件下以及套管戶內部分表面凝露情況下使用。  當套管環境溫度高于+40℃，但不超過+60℃，套管的工作電流建議按環境溫度每1℃，額定電流負荷降低1.8℃.   當套管在環境溫度高于+40℃以及符合GB12944.1第5.1條中規定的高允許發熱溫度的情況下使用時，允許其工作電流長期過載，建議按環境溫度每降低1℃，額定電流負荷增加值不應大于額定電流的20%.   套管按使用場所可分為：戶內普通
型、戶外-戶外普通型、戶外-戶內耐污型、戶外-戶內高原型、戶外-戶內高原耐污型5種類型.   戶外-戶內耐污型適用于安裝地點海拔不超過1000m地區，但安裝地點應是無明顯污穢地區.   戶外-戶內高原型適用安裝地點海拔為3000m以下地區.   戶外-戶內高原型耐污型適用安裝地點海拔為3000m以下的污染地區.   套管按所使用導體材料又可分為鋁導體、銅導體以及不帶導體（母線式）的三種類型.額定電流1500A及以下銅導體的穿墻套管作為過度產品，其主要尺寸及特性按GB12944.2附錄B的規定.其型號字母B表示強度等級為7500N.其它各類套管的彎曲強度等級分類如下，母線穿墻套管的使用電流決定用
戶采用的母線尺寸 二、結構簡介   套管有瓷套、安裝法蘭及導電部分裝配而成，母線穿墻套管不帶導點部分.瓷套與法蘭固定方式，除35kV高原型以及部分耐污型產品采用機械卡裝外，其余均用水泥膠合劑膠裝；銅志電桿采用定心墊圈和螺母固定，銅、鋁導電排采用定心墊圈和開口銷固定，對母線穿墻套管所帶安裝用夾板，出廠時未加工開口尺寸，以便用戶根據實際選用的母線規格型式自行確定開口尺寸.瓷件表面一般上棕釉.安裝法蘭一般采用灰鑄鐵，但電流等級為1500A及以上產品的法蘭、端帽及定心墊圈采用硅鋁合金，以降低套管在長期工作下的發熱溫度，各種黑色金屬附件表面涂灰瓷漆.  

---
