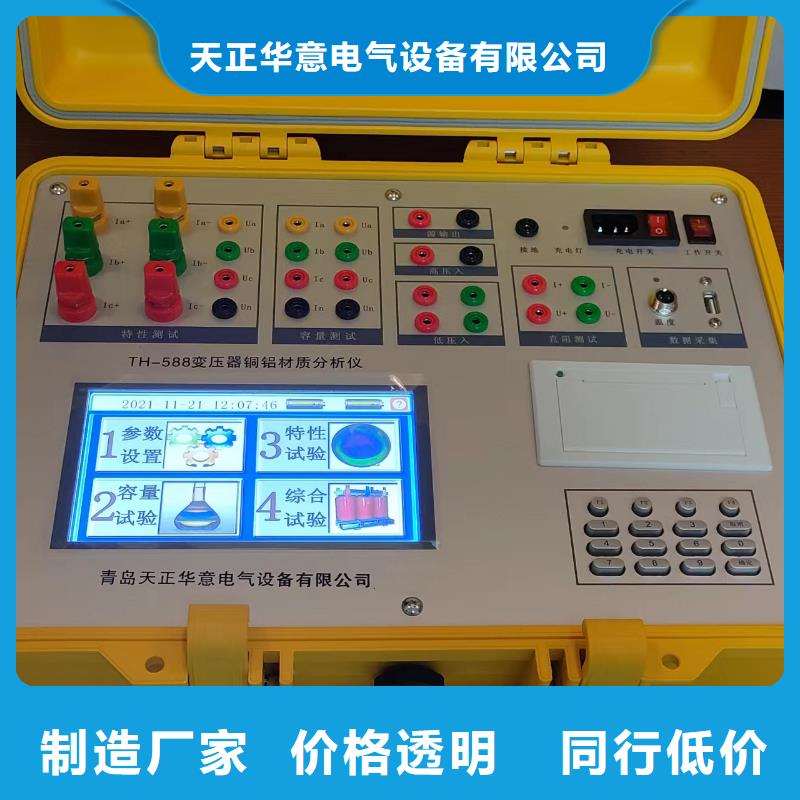

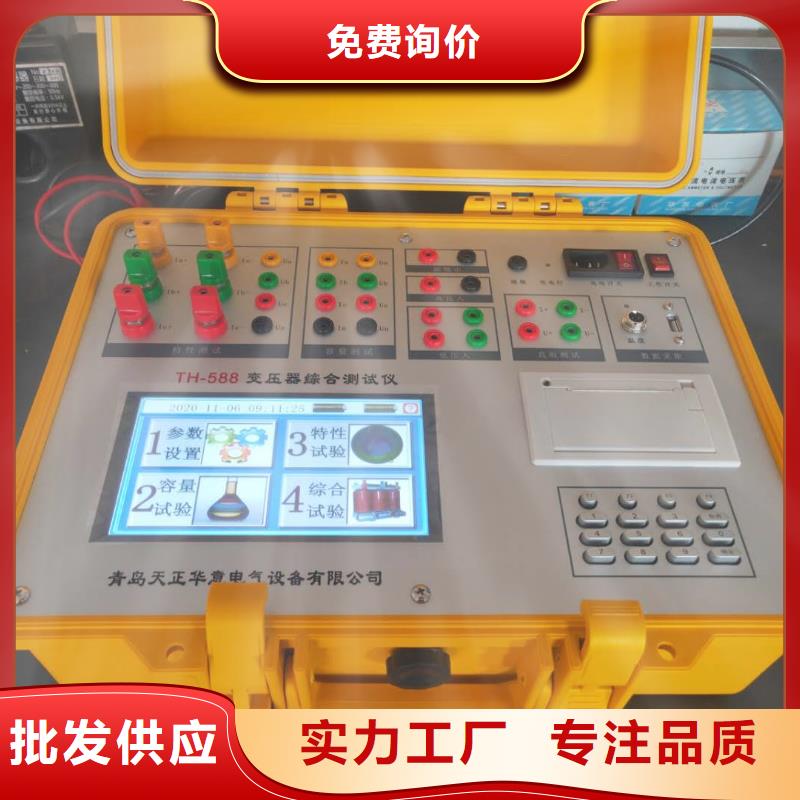

聊城變壓器容量特性測試儀第二章 技術指標1、輸入特性有源部分：電壓測量范圍：0~10V 電流測量范圍：0~10A無源部分：電壓測量范圍：0~800V 寬量限（可以外接電壓互感器）。電流測量范圍：0~100A內部全部自動切換量程（可以外接電流互感器）。2、準確度：電壓、電流、頻率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比測試精度：0.2％4、直阻參數I.輸出電流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA檔）a.1Ω-250Ω （40mA檔）b.100mΩ-50Ω (200mA檔)c.5mΩ-10Ω (1A檔)d.1mΩ-2Ω (5A檔)e.0.5mΩ-0.8Ω (10A檔)IV.準確度：大于5毫安：2‰ 小于5毫安： 5‰5、工作溫度：－10℃~ ＋40℃6、絕緣：⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。7、體積：41cm×35cm×18cm8、重量：6Kg第三章 結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。3.1 結構尺寸圖一 主機與配件箱尺寸3.2 面板布置圖二 面板布置圖面板布置圖說明：列是變壓器特性測試輸入端子，有電壓輸入端子（Ua、Ub、Uc、Un）輸入范圍（0-750V），電流輸入端子（Ia＋Ia-Ib＋Ib-Ic＋Ic-）輸入范圍（0-100A）；第二列是容量測試端子，包括（UaUbUcUn；IaIbIc）；第三列是變壓器綜合測試端子，變比測試，匝比測試；第四列是直流電阻測試端子，接地端子；一列是溫度采集，變壓器外觀數據電子卡尺采集端子，上部是電源插座、工作開關；面板左下方為液晶顯示屏；液晶右側為打印機和控制鍵盤。

聊城變壓器容量特性測試儀當前配電變壓器生產中，用鋁線代替銅線作為導體材質已成為行業公開的潛規則，之所以出現這種情況，主要原因是鋁線變壓器與銅線變壓器相比能節省成本，具有較強經濟性。變壓器是根據電磁感應原理制成的一種靜止的電氣設備，它具有變換電壓、變換電流、變換阻抗的功能，在工程各個領域得到廣泛應用。如果變壓器采用鋁線代替銅線，鋁線代替銅線有什么后果？耗電量更大 用電質量差！首先，從原理上講，兩者作為導電材料使用，差別主要在于導電率的差異，銅線要比鋁線導電率高，銅線的電量損耗更低，同樣一根粗細的線，電阻比鋁小，輸送同樣的功率，消耗的電量就比較小，終會導致用戶用電的質量上有所差別。從成本上考慮，銅線與鋁線的差別還在于價格方面，相同單位的銅線價格大約是鋁線的兩倍多。除非企業用相關技術把這個損耗控制在的規定范圍之內，這也是可以的，但迄今為止還未有相應的技術。此外，由于銅線的導熱性能較鋁線高，在方面，長時間使用的話，銅線較鋁線有優勢。如果出現在招標項目中以鋁線代替銅線，那就存在著嚴重不誠信行為。

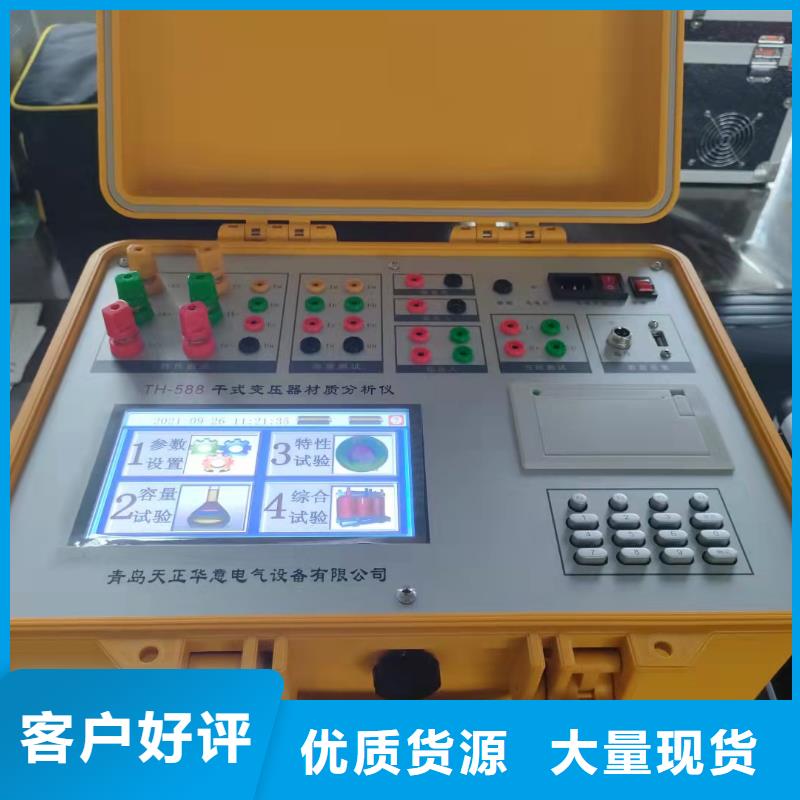

聊城干式變壓器銅鋁特性分析儀2023已更新(/熱點)

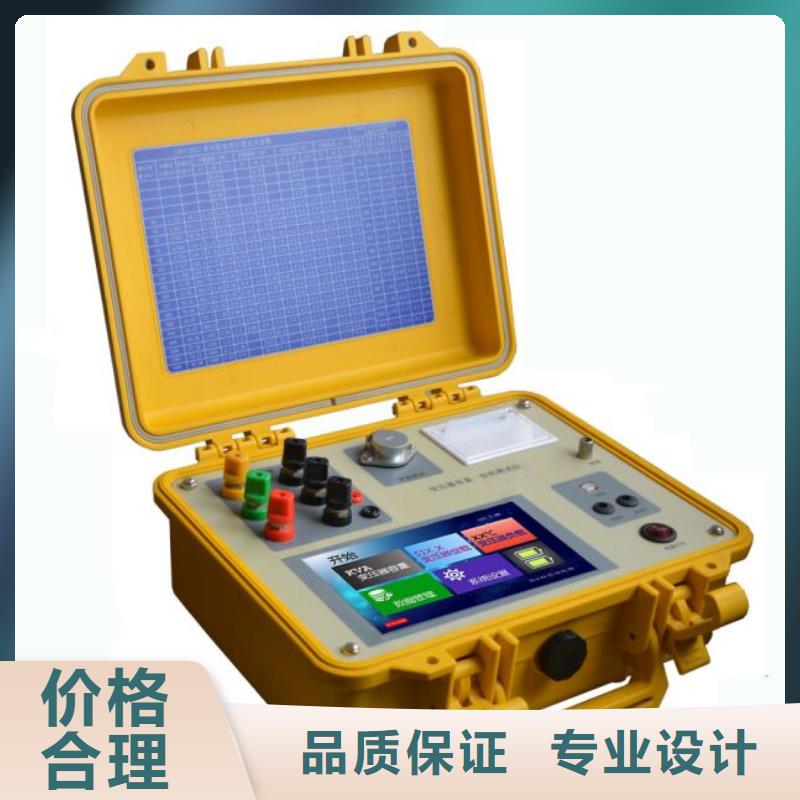

聊城變壓器容量特性測試儀技術指標1、輸入特性有源部分：電壓測量范圍：0~10V電流測量范圍：0~10A無源部分：電壓測量范圍：0~750V 寬量限。電流測量范圍：0~5A~100A內部雙量程。2、準確度電壓：±0.1％電流：±0.1％功率：±0.1％（CosΦ＞0.2），±0.2％（0.02＜CosΦ＜0.2）3、工作溫度：－25℃~ ＋65℃4、充電電源：交流160V~260V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。6、主機體積：32cm×24cm×13cm7、重量：3kg三、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。1、結構尺寸結構尺寸（圖1）圖1、主機與配件箱尺寸2、面板布置面板布置圖（圖2）圖2、面板布置圖如圖2所示：上方從左到右依次為特性測試用輸入端子（A相100A電流輸入端子正極Ia100A、A相5A電流輸入端子正極Ia5A、A相電流輸入端子負極Ian、B相100A電流輸入端子正極Ib100A、B相5A電流輸入端子正極Ib5A、B相電流輸入端子負極Ibn、C相100A電流輸入端子正極Ic100A、C相5A電流輸入端子正極Ic5A、C相電流輸入端子負極Icn、電壓輸入端子Ua、Ub、Uc、）、充電電源插座及開關、接地端子、容量測試用接線端子和打印機。面板左下方為彩色液晶顯示屏；液晶右側為鍵盤。

<聊城>天正華意電氣設備有限公司

聊城變壓器容量特性測試儀容量測試結果測得負載損耗（75℃），將測得的負載損耗校正到額定試驗條件下所得到的負載損耗值；國標損耗，如測得容量歸檔，則顯示所歸檔位的變壓器國標負載損耗值；損耗誤差，校正損耗與國標損耗的誤差百分數；標稱/準阻抗，容量測試過程中所用的阻抗電壓值；測得短路阻抗（75℃），當前試驗條件下的被試變壓器的阻抗電壓；判定容量，當測得的變壓器容量可以歸檔，該項將顯示歸檔后的容量值。當測得的變壓器容量無法歸檔時，該項不顯示；實測容量，該項顯示實際測量的變壓器的容量。當實測容量可以歸檔時，該項不顯示；參考類型：此處將顯示系統所推定的被試變壓器的類型，如 SJ配變，或S7配變（或電變），或S9(11)配變（或電變）。以供工作人員參考。當所測容量無法歸檔時，此處顯示“――――”。測試完畢后，單擊“保存”鍵，即可將所測結果保存到儀器內，以備以后查閱；單擊“打印”鍵，即可將所測結果打印出來；單擊“退出”鍵，即可退出本測試界面；單擊“確定”鍵，即可以重新進行容量測試。

聊城干式變壓器銅鋁特性分析儀2023已更新(/熱點)

聊城變壓器容量特性測試儀單相電源對三相變壓器的短路（負載）損耗的測量：受電源條件限制（沒有三相電源或電源容量較小）時，以及在制造過程或運行中需逐相檢查以確定故障相時，可用單相電源進行短路試驗；試驗方法是將變壓器的低壓三相的出線端短路連接，在高壓側進行三次測量，根據被測變壓器的繞組連接方式可分為以下兩種情況，見a、b；接線與單相電源測量三相變壓器空載損耗的情況相同，可參照圖5-4接線，二次側全部短接。注意：短路電流大于50％額定電流測量的數據才準確。a．加壓繞組為△連接加壓側按圖5-4方式接線，與之不同的是非加壓側（低壓側）的三相出線端需人工短連接。繞組中的電流應為額定電流的倍，測得的數值可按下面公式換算三相短路損耗和短路電壓：※ 注：式中Un為加壓側額定電壓b．加壓繞組為Y連接依次在任兩相之間加壓，同時非加壓側的三相出線端人工短連接。※ 注：式中Un為加壓側額定電壓⑸ 三相三線電源測量變壓器空載損耗：將變壓器非測試端開路，按圖5-5接線； 注意：我們這里采用方法相當于以往的兩功率表法，只測量UAB和UCB兩相電壓值，結果為兩相的平均值；同時功率損耗也只測量PAB和PCB兩相功率，總損耗為兩相功率損耗之和。三相三線測量空載損耗三相三線經PT和CT測量空載損耗圖5-5 三相三線經PT和CT測量空載損耗⑹ 三相三線電源測量變壓器短路（負載）損耗：與三相三線變壓器測量空載損耗的接線方式基本相同，按照圖5-6接線，做短路實驗時變壓器的非加壓側的三個出線端人工短連接。如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。三相三線測量短路損耗圖5-6 三相三線經PT和CT測量負載損耗

聊城變壓器容量特性測試儀兩瓦特法空載測試兩瓦特法空載測試，是指采用三相三線的模式將電源、本儀器、待測試變壓器連接起來進行的測試。儀器只要通過采集Pab和Pcb的功率即可進行空載測試。圖九-1 兩瓦特法空載測試中 圖九-2 兩瓦特法空載測試結果兩瓦特法測試如圖九-1、圖九-2，同時將顯示ab、cb的電壓(Uab、Ucb)、電流(Ia、Ic)、有功損耗(Pab、Pcb)等測得電參量。結果項有：校正后的空載電流(校Io)、空載損耗(校Po)和根據空載損耗推定的變壓器性能水平代號。同樣，單擊“打印”鍵，即可打印相關數據。單擊“保存”即可保存相關數據。做兩元件法空載試驗時，當輸入的電壓達到被測變壓器的額定電壓時，本儀器將自動鎖存測試結果。一旦測試結果鎖存，就可以將測試電源停掉。輸入電壓未達到被測變壓器的額定電壓時，可以通過單擊“鎖存”鍵，實現測試數據的鎖存。4.1.4 單相電源空載測試該功能除了可以借助外配單相電源來測量單相變壓器和三相變壓器的單相空載損耗外，還可以在不用退出測量界面的前提下，依次測量三相變壓器的各相空載損耗，并終計算出三相變壓器的總空載損耗值。“單相電源空載測試”的顯示界面分別參見圖十-1、圖十-2、圖十-3、圖十-4。當您只測量單相變壓器或只測量變壓器的某一相時，直接接好測試線（參見后面詳細說明），直接進入“單相電源法空載測試”即可進行測試。測試結果（圖十-1）主要有：當前實際測得的電壓Ua、電流Ia和有功損耗Pa（均按電壓、電流變比系數換算后的值）以及進行校正后的空載電流以及校正后的空載損耗（此處的校正均是指非額定電壓條件下進行空載損耗測試后空載電流和空載損耗校正到額定電壓條件下的標準數值?？蛰d測試中的校正，均為此意，以下不再重復）。當需要保存A相測試結果并繼續測量B相時，請按界面提示，首先單擊“暫?！辨I，暫停測試并保存A相測試結果（圖十-2），并按接線的說明，正確改變測試線的連接。再單擊“繼續”鍵，繼續測量B相數據（類似圖十-1）。同理，當正確測量出B相數據后，再次暫停并保存B相數據、正確接好C相測試線、再次單擊“繼續”鍵繼續測試，即可測量C相數據

聊城干式變壓器銅鋁特性分析儀2023已更新(/熱點)

聊城變壓器容量特性測試儀直阻測試1、儀器的操作者應具備一般電氣設備或儀器的使用常識。2、儀表應避免劇烈振動。3、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。4、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。5、測試過程中，禁止移動測試夾和供電線路。圖4.2 變壓器直阻測試接線：I＋、 I- 輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V- V＋為電壓線正端，V-為電壓線負端。該界面左欄是變壓器直阻的高低壓側直阻的數據，高壓側直阻用RAB、RAC、RBC表示，單位是歐姆，低壓側用rab、rac、rbc表示，單位是毫歐姆，直阻的數據可以是測試得到的數據，可以是人工修改的數據。直阻的修改輸入方法可以直接點擊屏幕上要修改數據的相應的位置修改。界面右欄是直阻測試時的電流選擇當選好電流后，按下確認鍵開始充電。液晶顯示“正在充電”過幾秒鐘之后，顯示“正在測試”這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。強調：測試完畢后一定要等放電報警聲停止后再拆除測試線以及更換測試相別。4.2.３測量參數變壓器外觀數據，標有自動采集的部分如果為，分析儀外部連接本公司自主研發的高精度電子卡尺，數據會自動采集并顯示在液晶屏幕上，如果都為，則需要人工進行輸入，方法同直阻的輸入方法，不再贅述。

聊城變壓器容量特性測試儀參數的修改操作說明：選擇型參數：對于有左右箭頭指向的參數為選擇型參數，使用觸摸功能可以在彩色液晶上的左右箭頭指向區域直接點擊，使用外部按鍵時用F2鍵移動光標到相應的參數位置，光標所在的位置為參數的名稱呈現灰色底的狀態，F3為向左翻頁，F4為右翻頁，正確選擇所需要的參數即可，參數修改完后自動保存。輸入型參數：對于沒有左右箭頭指向的參數為輸入型參數，使用觸摸功能可以在彩色液晶上的數值顯示區域直接點擊后自動彈出小鍵盤，在小鍵盤上正確輸入，輸入完畢按確認鍵即可完成參數的修改。使用外部按鍵時用F2鍵移動光標到相應的參數位置，光標所在的位置為參數的名稱呈現灰色底的狀態，此時按外部鍵盤上的確認鍵即可彈出小鍵盤，使用小鍵盤相對應的外部按鍵輸入即可。 試品編號的外部鍵盤輸入方法：彈出下面的鍵盤后，按照屏幕下方的提示操作即可。F1F2F3功能鍵分別代表英文字母 行第二行第三行的字母，每個字母的輸入對照上面的數字輸入即可，F4是回退鍵。例如：輸入GT588，按F2鍵，屏幕提示"0:A 1:S 2:D 3:F 4:G 5:H 6:J 7:K 8:L 9:123"，按下G對應的字母4，按F1鍵，屏幕提示"0:Q 1:W 2:E 3:R 4:T 5:Y 6:U 7:I 8:O 9:P"，按下T對應的字母4，要轉換成數字輸入狀態，按F2鍵，按9鍵，屏幕提示"0~9數字 F1:q~p F2a~l F3 z~m F4回退"，按下588，按下確認鍵確認輸入即可。圖五 英文字母鍵盤注意：觸摸屏幕和外部鍵盤在修改參數的時候 單獨使用同一種輸入方法。

聊城變壓器容量特性測試儀容量參數設置公共參數為做變壓器的容量及特性試驗時候必須設定的參數，進行容量測試時對容量測試參數部分進行正確的設置，同樣，進行特性測試時對特性參數部分進行正確的設置。公共參數部分的各個參數說明：變壓器類型：指變壓器的不同類型。根據《變壓器能效計劃（2021-2023年）》涵蓋所有涉及GB20052-2020《電力變壓器能效限定值及能效等級》相關標準。變壓器類型包含了以下，點擊中間即可打開選擇：?聯結組別：根據變壓器的內部接線方式可分為Yyn0、Dyn11和Yzn11三種情況，只有明確變壓器的聯結組別才可準確判斷出被測變壓器的型式。?額定高壓：指被試變壓器施壓側的額定電壓值，用于區別不同電壓等級的變壓器；相同容量、不同電壓等級變壓器的短路試驗參數值是不同的；要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。?額定低壓：低壓側的額定電壓，單位KV；?阻抗電壓：當測試非標變壓器時，必須輸入此項參數，才可正確測出實際容量及特性參數。阻抗電壓的取值范圍2.0％~20.0％。注意：當測試國標配電變壓器時，阻抗電壓參數框前面如果有圖標，阻抗電壓有效，設置的阻抗電壓參與變壓器容量計算，如果圖標為，阻抗電壓無效，設置的阻抗電壓不參與變壓器容量計算。?當前溫度及溫標：輸入當前被測變壓器的本體溫度，用于對測試結果做溫度校正。因容量判斷主要依據是變壓器的短路試驗的數據（阻抗電壓和短路損耗），根據我們所測出的實際數據，按要求校正到額定條件時的短路損耗數值，在查表得到被試變壓器的實際容量；變壓器短路試驗（測量短路損耗）時將測試功率測試結果校正到溫標（短路試驗的額定條件為溫標），不做此項校正時輸入溫標即可（校正公式為：P＝K×PK ，其中K代表電阻溫度系數，其算法為K＝(235＋溫標)/(235＋t)，式中t為測試時實際溫度，對于阻抗電壓的校正，也是根據公式用實測值進行自動校正，公式如下：式中UKT代表當前溫度實測阻抗電壓百分比，PKT代表當前溫度下實測短路損耗，SN表示被測變壓器的額定容量。測試結果是非額定電流的校正，同時國標要求變壓器的短路損耗應在環境溫度為“溫標”設定值時進行，所以額定條件的數據都是在“溫標”時的標準數值，為了準確判斷容量，必須將測試結果校正，因此當前溫度的準確直接影響容量的判斷結果。當前溫度的取值范圍：-35℃~75℃。

<聊城>天正華意電氣設備有限公司 聊城干式變壓器銅鋁特性分析儀2023已更新(/熱點)

聊城變壓器容量特性測試儀第二章 技術指標1、輸入特性有源部分：電壓測量范圍：0~10V 電流測量范圍：0~10A無源部分：電壓測量范圍：0~800V 寬量限（可以外接電壓互感器）。電流測量范圍：0~100A內部全部自動切換量程（可以外接電流互感器）。2、準確度：電壓、電流、頻率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比測試精度：0.2％4、直阻參數I.輸出電流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA檔）a.1Ω-250Ω （40mA檔）b.100mΩ-50Ω (200mA檔)c.5mΩ-10Ω (1A檔)d.1mΩ-2Ω (5A檔)e.0.5mΩ-0.8Ω (10A檔)IV.準確度：大于5毫安：2‰ 小于5毫安： 5‰5、工作溫度：－10℃~ ＋40℃6、絕緣：⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。7、體積：41cm×35cm×18cm8、重量：6Kg第三章 結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。3.1 結構尺寸圖一 主機與配件箱尺寸3.2 面板布置圖二 面板布置圖面板布置圖說明：列是變壓器特性測試輸入端子，有電壓輸入端子（Ua、Ub、Uc、Un）輸入范圍（0-750V），電流輸入端子（Ia＋Ia-Ib＋Ib-Ic＋Ic-）輸入范圍（0-100A）；第二列是容量測試端子，包括（UaUbUcUn；IaIbIc）；第三列是變壓器綜合測試端子，變比測試，匝比測試；第四列是直流電阻測試端子，接地端子；一列是溫度采集，變壓器外觀數據電子卡尺采集端子，上部是電源插座、工作開關；面板左下方為液晶顯示屏；液晶右側為打印機和控制鍵盤。

---
