臨夏SF6氣體抽真空充氣裝置測量完畢后1)關閉儀器上的高精度針型調節閥。2)將轉接頭從SF6電氣設備上取下。3)將測試管和儀器后面版之間連接的快速插頭退下。4)重復如上步驟，測試下一項數據。5)全部測試完成后，關閉電源。5.注意事項1.儀器應放置在位置，防止摔壞，避免劇烈震動。2.儀器使用前，應及時充電。3.充電時只需將電源線接入交流電插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時以上。4.儀器內部使用高容量鋰電池，因為電池特性。所以建議儀器長時間不用時，能夠每1~2個月沖一次電。以保持鋰電池的活性。5.儀器不用應放入鋁合金包裝箱，并置于試驗臺或儀器架上以便防塵、防潮。6.儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定，以確保準確性。7.當檢測氣體中的HF和CF4濃度較高時，應使用干凈的氣體（空氣或氮氣）清洗管道，將儀器內部清洗干凈后再進行下一次測量。8.當檢出設備中的HF和CF4濃度超過正常值時，建議測量兩次，確認結果。6.常見故障及排除故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，

臨夏SF6氣體抽真空充氣裝置干燥效果不好可能是分子篩飽和應進行自再生處理，也可能干燥過濾器堵塞，應拆開檢查，必要時更換內件。7.6、儀表7.6.1壓力控制器達到上下限值但不切斷電路，可能為壓力控制器線路有故障，應拆開檢查，必要時更換。7.6.2其他壓力表或真空計讀數不準，可能為儀表損壞，應校驗或更換。7.6.3各儀表不讀數，應檢查各接口是否完好。八、售后服務8.1自設備之日起，提供產品的質保期為1年。8.2設備出現故障而買方無法解決時，72小時響應并給予解決方案。8.3技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。8.4說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。8.5技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。8.6在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。8.7提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。8.8設備終身維修。8.9用戶可隨時將儀器的使用情況或意見告知本公司。單位名稱：青島天正華意電氣設備有限公司

<臨夏>天正華意電氣設備有限公司 SF6微水露分析儀2023實時更新(今日/提純)

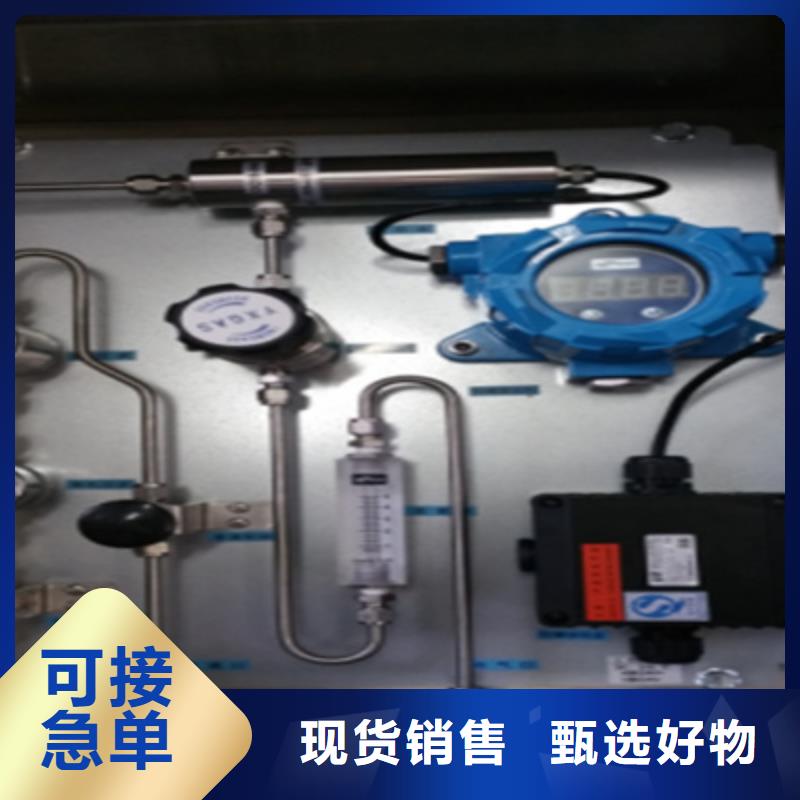

臨夏SF6氣體抽真空充氣裝置本公司生產的智能露點儀采用原裝進口檢測器和微處理機技術，具有超大彩色電容觸摸屏顯示直觀，操作簡單。具備自檢﹑自修正等功能；可直接測量并轉換成常壓露點和水份（ppm）。儀器的主要零部件均為原裝進口，具有防冷凝、抗灰塵顆粒、不受油氣、大多數化學氣體以及流量的影響。本儀器還對露點傳感器進行精密的補償校正，使露點測量準確度優于同類產品。適用于對空氣、氮氣、氫氣、氬氣等氣體中的微量水份濃度等的連續性監測。2.產品特點?自校準：傳感器探頭可自動校準零點，自動因零點、漂移而引入的系統誤差，保證每次測量的準確性。?操作簡便，超大觸摸液晶屏，所見即所得式的簡單操作。?快速省氣：開機進入測量狀態后每次露點測定時間為3 min左右。?自鎖接頭：采用原裝進口自鎖接頭，可靠，無漏氣。?數據存儲：采用大容量設計，多可存儲1000組測試數據。?顯示清晰：5英寸超大高清觸摸液晶屏直接顯示露點、微水（ppm）、環境溫度、環境濕度等參數及日期等相關內容。?內置USB接口，可直接連接上位機導出數據，方便進行數據分析。 ?內置超大容量可充鋰電池，一次充電可連續工作10小時以上。3.技術參數露點 測量范圍 －60 ℃～＋20 ℃ ～＋40 ℃測量精度 ±1 ℃（－60 ℃～＋20 ℃）響應時間（＋20 ℃） 63 ％需10秒90 ％需45秒（－60℃～＋20℃）63 ％需10秒90 ％需240秒（＋20℃～－60℃）進氣壓力 0 ～ 1.0 Mpa流量 ＜ 1.00 L/min環境溫度 －40 ℃ ～ ＋60 ℃環境濕度 0 ～ 100％ RH電源 AC 100 ～ 240V 50Hz或 60Hz內置高容量鋰離子充電電池電池性能 充電時間：8個小時；使用時間10小時以上。工作溫度 －30 ℃ ～ ＋70 ℃尺寸 280 × 140 × 300（mm）重量 3.5 kg4.測 量4.1 連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；關閉主機前面板上的流量調節閥；把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口；將排氣管道連接到出氣口

<臨夏>天正華意電氣設備有限公司 SF6微水露分析儀2023實時更新(今日/提純)
<臨夏>天正華意電氣設備有限公司 <臨夏>天正華意電氣設備有限公司

臨夏SF6氣體抽真空充氣裝置 回收：電器設備——橡膠軟管——回收進氣口充放：電器設備——橡膠軟管——充放出氣（液）口電器設備SF6回收灌瓶需二根軟管：電器設備——橡膠軟管——回收進氣口鋼瓶——橡膠軟管——充放出氣（液）口貯存容器內SF6灌瓶：鋼瓶——橡膠軟管——充放出氣（液）口設備除了回收進氣口、充放出氣（液）口之外，還有一個排放大氣口，它的接口用戶可根據需要決定是否配接管路。3、油位檢查回收裝置中壓縮機采用N46（25＃）冷凍機油作為潤滑劑，真空泵采用高速真空泵油作為潤滑劑，開機前應先檢查油位。如果油位太低或太高，應加油或放油至油標視鏡中心位置，在運行中也應注意定期檢查實際油位線，不應低于中心線太多。N46號冷凍機油，原則上使用期一年，到期需調換機油，用油量見第二節有關內容，換油方法見第六節有關內容。4、冷凍系統檢查冷凍系統采用R22為制冷劑，壓縮機為全封閉活塞式壓縮機，需要時則添加制冷劑。開機前還應檢查線路有無損傷，接頭有否松動，風機是否正常等等。5、電源連接本裝置的供電電源為三相交流50HZ 380V±10％，總功率≤7KW。裝置的電器控制元件全部集中在電控箱內，電器線路圖可參見附錄五電器原理圖、附錄六電控箱元件布置圖。因按鈕、開關及指示燈安裝在電控箱的門上，故在正常工作狀態下電控箱不用打開，見附錄七電控箱操作面板圖，只須將放在回收裝置貯存容器邊上的動力電纜線插頭與適當的電源連接。在本節上述幾項開機前的工作均已完成的情況下方可開啟電控箱電源開關，進入工作狀態，此時需按第五節的說明進行操作。電器線路中設有斷相與相序保護繼電器，可手動調正電源相序。電控箱上方設有積時儀，無論是真空泵或SF6壓縮機或泵機同時開，它均會自動記時。

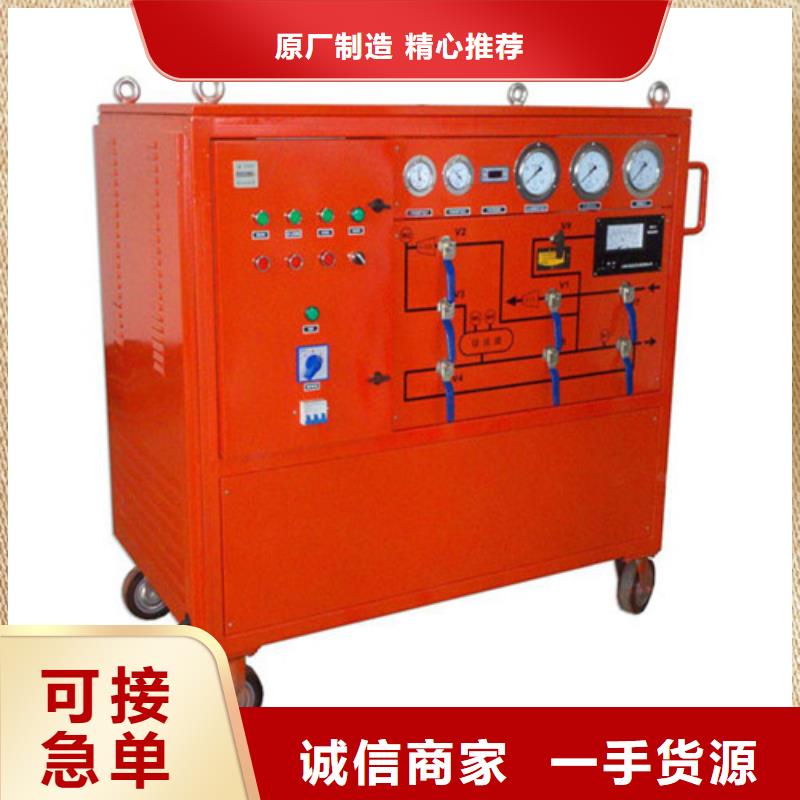

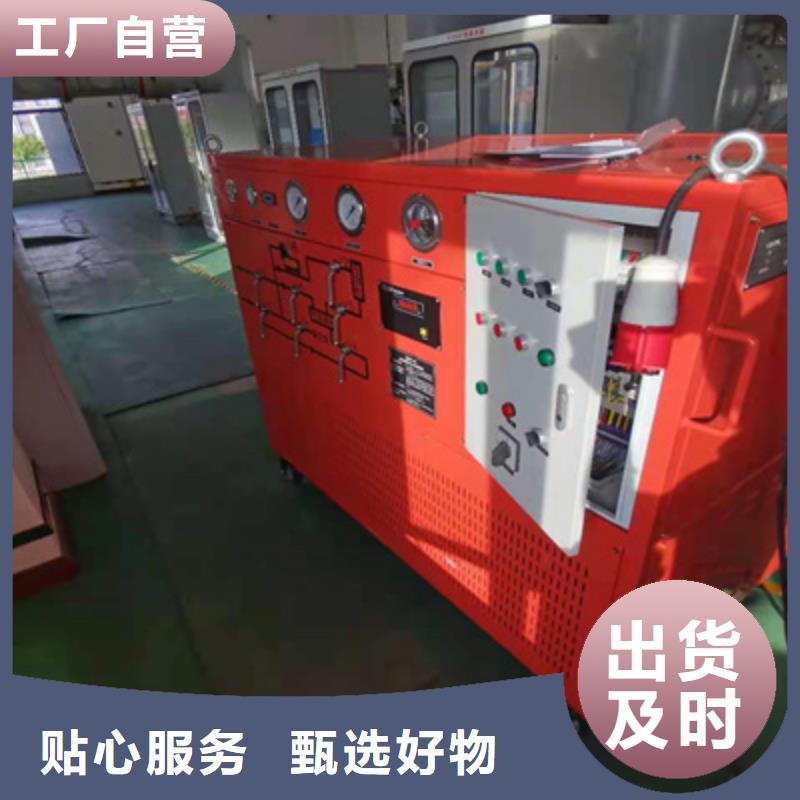

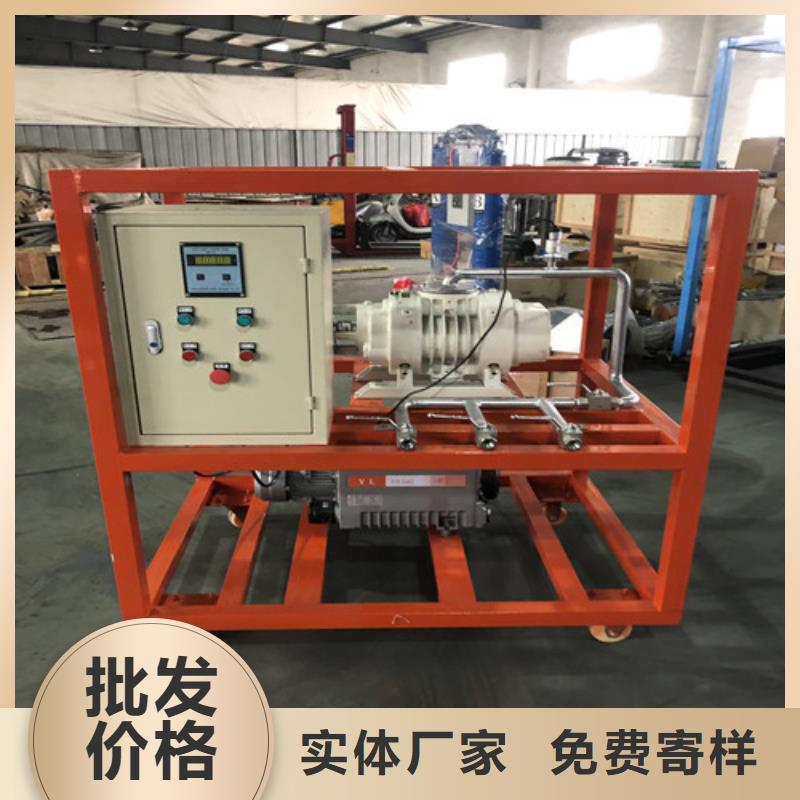

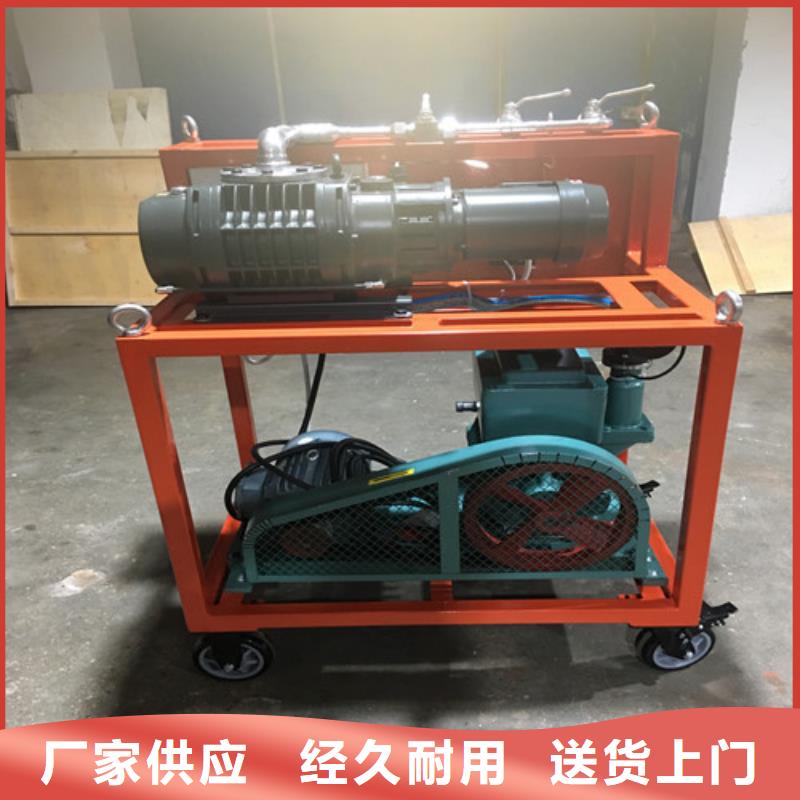

臨夏SF6氣體抽真空充氣裝置 本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。1.1.1適用范圍本裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。1.1.2設計方案本裝置由SF6氣體回收裝置組成。涉及的產品的主要優點為能直接將回收的SF6氣體以液態的形式貯存入容器，并能將GIS內的殘壓回收至53Kpa（絕壓），擁有較小的體積，便于移動的放置，擁有較快的抽真空速度，能對回收的SF6氣體進行干燥和過濾，還能回充SF6氣體至SF6電氣設備。技術特點內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。1一體化的設計和較小的體積便于移動和使用。1.2.3、的過濾免維護系統，極大保證了回收SF6氣體的質量。內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。所有電氣系統均采用優質品牌。優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。整機為風冷無需外接水源。、內置溫度保護系統即使在-30攝氏度下也能正常工作。內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。所有球閥為密封元件具有自動補償性能。

<臨夏>天正華意電氣設備有限公司
SF6微水露分析儀2023實時更新(今日/提純)

臨夏SF6氣體抽真空充氣裝置注意：密碼服務界面左上角有一個密鑰：123＊＊＊＊，一串數字，進入系統時如果忘記密碼，請致電廠家，廠家會根據相關算法用密鑰來計算系統密碼。（管理員密碼服務）2.3.1、變送器（配置變送器）輕觸旁邊表盤 可以配置主機相關內容。此界面可以配置相應的氣體變送器的報警信息等SF6報警點：配置SF6超標報警值。O2報警點：配置氧氣缺氧是報警值。SF6校準系數：SF6顯示值×校準系數＝SF6校準后顯示值；O2校準系數：O2顯示值×校準系數＝O2校準后顯示值；2.3.2、風機控制器（配置風機控制器）輕觸旁邊表盤 可以配置主機相關內容。自動模式：打開自動模式，風機控制器將經行循環抽風狀態。循環模式：打開循環模式，循環運行風機啟動，關閉循環模式，循環運行風閉。外部紅外：外部紅外有兩個常閉接口一個常開接口，開啟后檢測到有人自動啟動風機，反之不啟動。面板紅外：啟動后面板紅外檢測到有人自動啟動風機，反之不啟動。報警啟動時間：系統遇到報警狀態時風機啟動時間。循環啟動時間：風機控制器打開自動模式后，自動運行時間。循環停止時間：風機控制器運行一段時間后，將進入休眠時間。2.3.3、溫濕度模塊（配置溫濕度控制器）輕觸旁邊表盤 可以配置主機相關內容。溫度報警上限：超過此溫度將會報警。溫度報警下限：低于此溫度將會報警。濕度報警上限：超過此濕度將會報警。濕度報警上限：低于此濕度將會報警。溫度校準系數：顯示值＝測量值×校準系數。濕度校準系數：顯示值＝測量值×校準系數。是否開啟報警：選擇溫濕度報警是否開啟。高溫啟動風機：在開啟時實現高溫自動啟動風機。說明：可以根據溫濕度校準系數來校準當前顯示溫濕度值。

<臨夏>天正華意電氣設備有限公司

臨夏SF6氣體抽真空充氣裝置切換操作：關V7、V4、迅速開 V5，約1~2分鐘，操作者自行掌握。恢復充液時關V5，開V7并迅速開V4，可反復切換，直至鋼瓶充滿。(6)鋼瓶充滿后，關V7、V4、鋼瓶閥門。利用壓縮機將管路內存有液體抽盡，直至M1壓力表達到零表壓。關SF6壓縮機、冷卻器、冷凍壓縮機及有關閥門。注：罐瓶指貯液罐內已有一定量的SF6液體，可隨時觀察液位指示。5、凈化、干燥指裝置在不降低原氣體的純度情況下，對SF6氣體中所含有的固體雜質、油份、水份加以去除，從而保證進入電器設備的SF6氣體的純度。一般的凈化干燥隨回收貯存和充放過程 同步完成，自循環凈化方法如下：貯液罐內SF6自循環時，開冷凍壓縮機、V5、V2、SF6壓縮機、V3。若SF6壓縮機排氣壓力太高可調節V2閥門開啟大小，以便氣體正常循環。自循環結束時，關V5、V2、SF6壓縮機、V6、冷凍壓縮機等。六、維修和保養回收裝置及其環境應經常保持清潔，對各主要設備應經常檢查，按期維修和保養，請注意不能隨意松動任何接頭、螺栓、螺母，應有專門人員進行操作、維修。1、真空泵①使用中注意事項(1)經常注意油位。(2)泵起動后再打開閥門。(3)經常注意泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。(4)注意泵溫升不超過40℃。(5)嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗。(6)若泵長期擱置不用，應將油放盡，然后注入新油。②換油期新泵跑合運轉后，可能有少量金屬碎屑和其他雜質在油箱中沉積起來，對泵的性能不會有影響，但以除去為宜，在使用100小時后，把油放出，把含有雜質的少部分油除去，其余的清潔油仍可用濾網過濾后加入泵內，酌量補充一點新油，以后的換油期，需油用戶根據使用情況和效果酌情決定。原則為一年更換一次（約2000小時）

SF6微水露分析儀2023實時更新(今日/提純) <臨夏>天正華意電氣設備有限公司

臨夏SF6氣體抽真空充氣裝置測量完畢后1)關閉儀器上的高精度針型調節閥。2)將轉接頭從SF6電氣設備上取下。3)將測試管和儀器后面版之間連接的快速插頭退下。4)重復如上步驟，測試下一項數據。5)全部測試完成后，關閉電源。5.注意事項1.儀器應放置在位置，防止摔壞，避免劇烈震動。2.儀器使用前，應及時充電。3.充電時只需將電源線接入交流電插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時以上。4.儀器內部使用高容量鋰電池，因為電池特性。所以建議儀器長時間不用時，能夠每1~2個月沖一次電。以保持鋰電池的活性。5.儀器不用應放入鋁合金包裝箱，并置于試驗臺或儀器架上以便防塵、防潮。6.儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定，以確保準確性。7.當檢測氣體中的HF和CF4濃度較高時，應使用干凈的氣體（空氣或氮氣）清洗管道，將儀器內部清洗干凈后再進行下一次測量。8.當檢出設備中的HF和CF4濃度超過正常值時，建議測量兩次，確認結果。6.常見故障及排除故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，

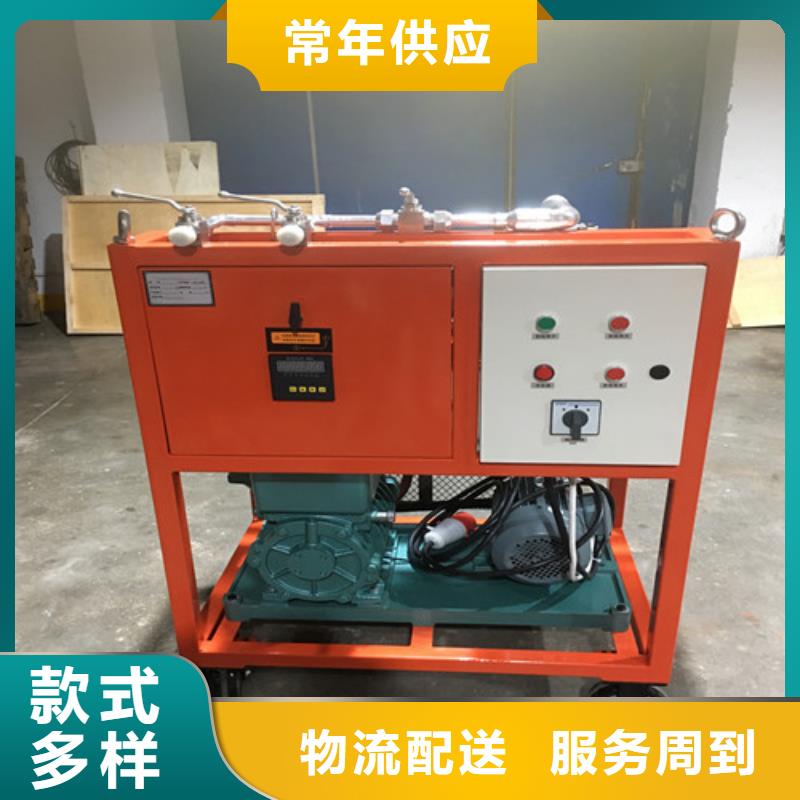

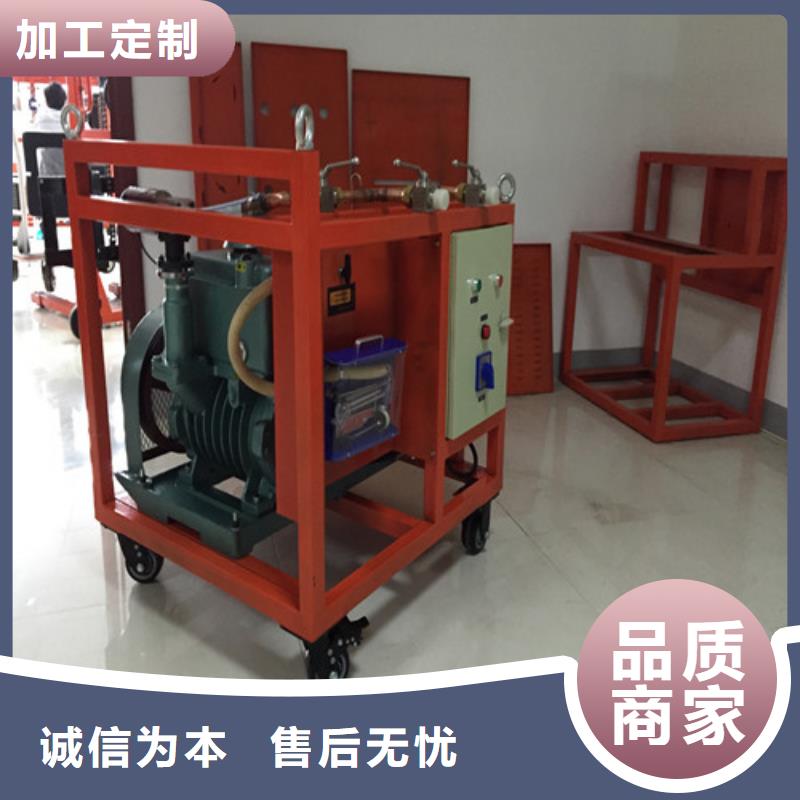

臨夏SF6氣體抽真空充氣裝置 用途及型號說明SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。LH—7Y—15—50L 真空泵抽速（m3/h）液態貯存壓縮機排氣量（m3/h）回收裝置的“回”字漢語拼音首位大寫字母六氟化硫的“六”字漢語拼音首位大寫字母二、主要技術參數1、回收回收初壓力≤0.8MPa回收終壓力≤50KPa回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。2、充氣對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。3、抽真空裝置極限真空度小于等于10 Pa對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。4、貯存貯存容器容積0.051m3名義液態貯存量50kg貯存壓力3.8 MPa5、凈化對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名義儲存量7、噪聲≤75dB(A)聲壓級8、工作環境溫度 -10°- 40℃9、功率≤5KW10、電源：交流三相五線制 50HZ 380V±10％11、重量約500 kg12、外形尺寸（長×寬×高）：1360×800×1300三、工作原理和結構特征TH-7Y-15-50型SF6氣體回收充放裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全，參見附錄一系統圖。各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。

<臨夏>天正華意電氣設備有限公司
SF6微水露分析儀2023實時更新(今日/提純) <臨夏>天正華意電氣設備有限公司

臨夏SF6氣體抽真空充氣裝置 用途及型號說明SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。LH—7Y—15—50L 真空泵抽速（m3/h）液態貯存壓縮機排氣量（m3/h）回收裝置的“回”字漢語拼音首位大寫字母六氟化硫的“六”字漢語拼音首位大寫字母二、主要技術參數1、回收回收初壓力≤0.8MPa回收終壓力≤50KPa回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。2、充氣對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。3、抽真空裝置極限真空度小于等于10 Pa對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。4、貯存貯存容器容積0.051m3名義液態貯存量50kg貯存壓力3.8 MPa5、凈化對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名義儲存量7、噪聲≤75dB(A)聲壓級8、工作環境溫度 -10°- 40℃9、功率≤5KW10、電源：交流三相五線制 50HZ 380V±10％11、重量約500 kg12、外形尺寸（長×寬×高）：1360×800×1300三、工作原理和結構特征TH-7Y-15-50型SF6氣體回收充放裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全，參見附錄一系統圖。各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。

<臨夏>天正華意電氣設備有限公司

臨夏SF6氣體抽真空充氣裝置開啟冷凍壓縮機吸入氟里昂，注意此時應控制氟里昂鋼瓶閥門開啟度，避免流量過大使壓縮機積液。充注過程中注意氟里昂鋼瓶重量變化，達到充注量后即可停止充注。關閉氟里昂鋼瓶閥門、截止閥，恢復正常工作狀態。如果制冷劑過量，應從儲液排氣口放出R22。6.4、凈化、干燥系統6.4.1油分離器裝置中有兩只油分離器，安裝在SF6壓縮機出口。6.4.2干燥過濾器干燥過濾器應定期再生處理或更換分子篩，若長期停機或發現SF6氣體含水量超過標準，應在使用前進行再生處理。6.5、儀表本裝置主要儀表有壓力表、真空計，用戶應根據儀表計量規定，定期進行校驗。真空計在需觀察時打開電阻真空計開關，內置電磁閥指示燈亮，觀察完畢關閉電阻真空計開關。七、常見故障和方法下面分電器、真空泵、壓縮機、冷凍系統、凈化干燥系統、儀表、系統等幾個方面列出了SF6回收裝置不能正常工作可能遇到的故障。請注意：調換任何部件，必須首先切斷回收裝置總電源。7.1、電器序號故障可能的原因處理方法1SF6回收裝置連接后，推上電源后15秒內指示燈5XD不亮相序不正確繼電器2 JXW缺陷指示燈缺陷轉動撥動開關到1或2檢查繼電器2 JXW檢查指示燈5XD2真空泵運行，指示燈1XD不亮指示燈缺陷檢查指示燈1XD3SF6壓縮機運行，指示燈2XD不亮指示燈缺陷檢查指示燈2XD4冷凍機運行，指示燈3XD不亮指示燈缺陷檢查指示燈3XD5電加熱工作，指示燈4XD不亮指示燈缺陷檢查指示燈5XD6真空泵電機不轉小型斷路器不工作電動機過載電動機缺陷接觸器缺陷檢查斷路器1DL檢查熱繼電器1RJ檢查真空泵電機檢查線圈1C和觸點7SF6壓縮機電機不轉斷路器熔斷電動機過載接觸器缺陷電動機缺陷檢查斷路器2DL檢查熱繼電器2RJ檢查線圈2C和觸點檢查電動機8冷凍壓縮機不轉斷路器熔斷電動機過載接觸器缺陷電動機缺陷剛通電或停機時間少于3分鐘檢查斷路器3DL檢查熱繼電器3RJ檢查線圈3C和觸點檢查電動機請稍候9冷凍壓縮機轉，

SF6微水露分析儀2023實時更新(今日/提純)

臨夏SF6氣體抽真空充氣裝置將測試管道的另一端連接待測設備的補氣口（或測試口）。?此時打開綜合測試儀前面板上的調節閥，然后調節氣體流量。?次測量(sf6微水)需5～10分鐘，其后每次測量需3～5分鐘。?當測量SF6露點時把流量調節到0.5 SLM(每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后，可以將數據保存下來，按屏幕上“系統選項”按鈕，調出主菜單界面，選擇“打印數據”，可以將當前測試的數據打印出來，選擇“保存數據”，可以進入數據保存界面。確認無誤后可以按右下角的“保存”，將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看數據”功能。進入歷史記錄查看界面，按右下方的“上一頁”和“下一頁”按鈕，可以上翻、下翻記錄，按打印按鈕，可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能，進入刪除數據界面。此時按垃圾桶圖標則確認刪除所有數據，按左下角箭頭可以撤銷刪除，返回主界面。（注意：確認刪除數據后無法恢復）4.8、修改時間主菜單選擇“修改時間”功能，進入時間修改頁面。按動上下箭頭，輸入當前的時間，按右下角“確定”按鈕，則修改完畢。按“取消”箭頭，取消修改，則保留原時間不變。4.9、標定數據因隨意更改標定數據，會嚴重影響儀器的使用。所以我們并不開放數據的標定功能。如有需要可以聯系我公司技術支持。

<臨夏>天正華意電氣設備有限公司 SF6微水露分析儀2023實時更新(今日/提純)

臨夏SF6氣體抽真空充氣裝置 用途及型號說明SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。LH—7Y—15—50L 真空泵抽速（m3/h）液態貯存壓縮機排氣量（m3/h）回收裝置的“回”字漢語拼音首位大寫字母六氟化硫的“六”字漢語拼音首位大寫字母二、主要技術參數1、回收回收初壓力≤0.8MPa回收終壓力≤50KPa回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。2、充氣對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。3、抽真空裝置極限真空度小于等于10 Pa對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。4、貯存貯存容器容積0.051m3名義液態貯存量50kg貯存壓力3.8 MPa5、凈化對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名義儲存量7、噪聲≤75dB(A)聲壓級8、工作環境溫度 -10°- 40℃9、功率≤5KW10、電源：交流三相五線制 50HZ 380V±10％11、重量約500 kg12、外形尺寸（長×寬×高）：1360×800×1300三、工作原理和結構特征TH-7Y-15-50型SF6氣體回收充放裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全，參見附錄一系統圖。各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。

<臨夏>天正華意電氣設備有限公司

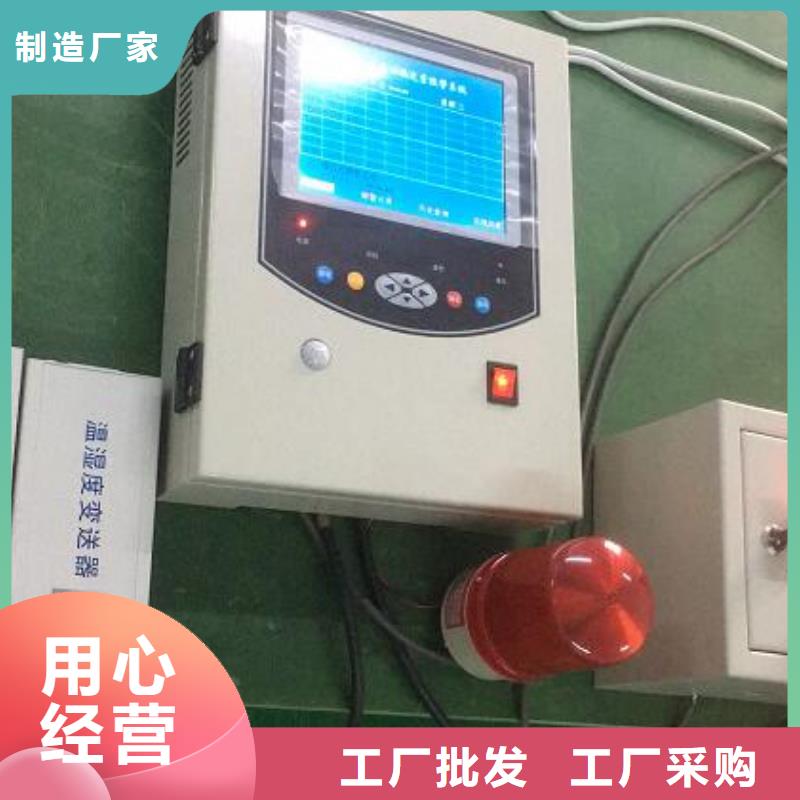

臨夏SF6氣體抽真空充氣裝置主要技術參數 SF6濃度超限報警點：1000ppm精度＜±2％； O2濃度檢測范圍0－25％，缺氧報警點：18％，精度＜±0.5％； 溫度顯示范圍：-20～＋99℃，精度＜±0.5％； 濕度顯示范圍：0～99％RH，精度＜±3％； 輸入電源：AC 220V±20％； 報警輸出接點功率：AC220/5A； 風機輸出接點：380V/15A（三相）或220V/15A； 風機啟動：O2含量≤19.6％或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機； 海量報警信息存儲設計； 5路大容量報警觸點輸出。 SF6、O2變送器采用進口原裝的傳感器，壽命長； SF6氣體檢測報警誤差＜1％，氧氣報警誤差＜0.5％； 風機控制器可控制原有風機。1.4、系統原理圖2、主機操作說明2.1、主界面儀器采用觸摸界面設置，輕觸任意空白處，顯示界面背景將有如下5幅圖片切換。觸摸任意地方切換背景圖片2.2、配置主機（配置主機）輕觸旁邊表盤 可以配置主機相關內容。此界面下可以配置背光，語音及其所有模塊信息。主機編號：當前主機編碼。氣體變送器、風機控制器、溫濕度控制器：根據系統配置任意設置。配置背光：當前液晶背光等級。背光延時：自動關閉背光時間設置。語音啟動/關閉：系統語音配置開關。密鑰功能：此功能啟動后，進入配置主機和系統設置兩個界面需要輸入密碼（系統初始密碼為888888）。外部紅外啟動警燈：當外部紅外感應到有人是自動開啟警燈，開啟警燈時間可設。當時間為0是默認關閉此功能。2.3、系統設置（系統設置）當配置主機密鑰功能設置為啟動時，進入系統設置和配置主機將出現輸入密碼界面：初始密碼為：888888當輸入正確的六位數密碼后點擊確認，系統將進入相對應的窗口。點擊修改密碼：根據提示輸入舊的六位數密碼，兩次輸入新的六位數密碼，如果都輸入正確，系統會提示新輸入的密碼正確，此時退出密碼服務窗口，重新進入相對應的界面。：輸錯密碼，可以點擊按鈕，然后重新輸入。

<臨夏>天正華意電氣設備有限公司 SF6微水露分析儀2023實時更新(今日/提純)
SF6微水露分析儀2023實時更新(今日/提純) <臨夏>天正華意電氣設備有限公司

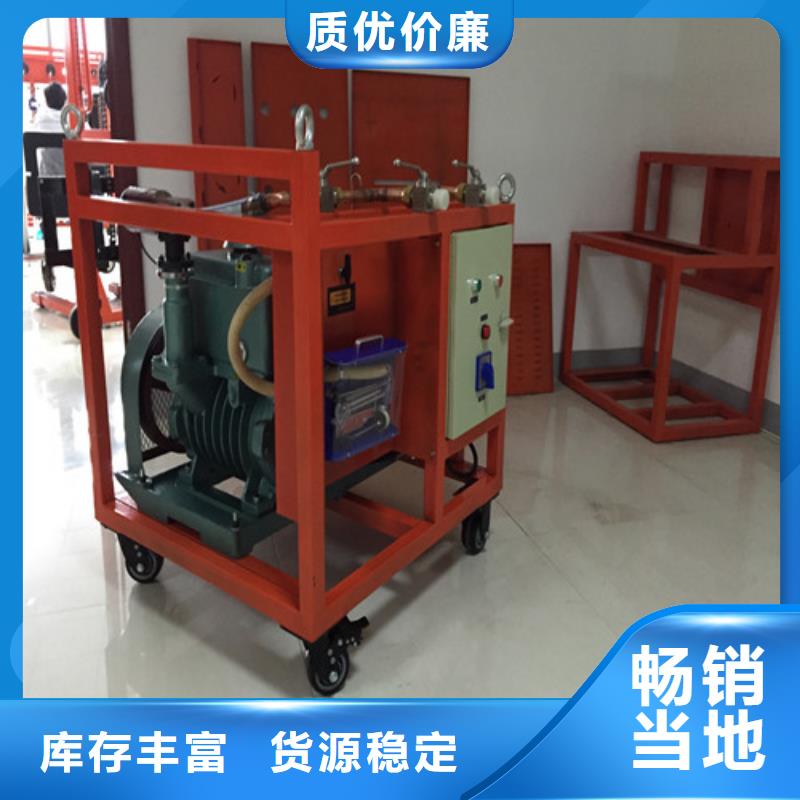

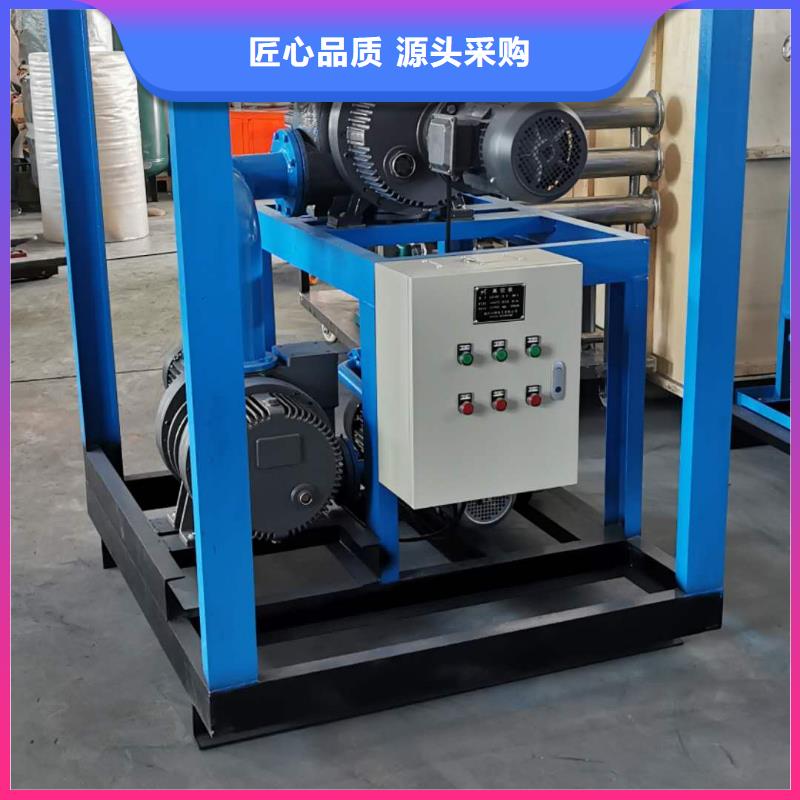

臨夏SF6氣體抽真空充氣裝置系統中真空泵的進氣口內設置了防回油閥裝置，當真空泵停止工作時防回油裝置自動關閉，出氣口的大氣壓進入泵腔，從而避免泵油逆流污染真空系統。系統中的冷凍系統由高低壓壓力控制器整定冷凍壓縮機的進出口壓力。一旦超出限值范圍將自行切斷冷凍壓縮機的工作，低壓斷開時待壓力回升或高壓斷開時，待壓力回落后，再重新啟動壓縮機。總體結構，該裝置采用手推移動式，可適應室內外正常環境條件下使用。本裝置系統比較復雜，由真空泵、SF6壓縮機、冷凍系統、貯存容器、管路、各種閥門、儀表及其他附件組成。電控箱、操作閥門和監視儀表全部集中于一側面板且有流程指示，因而使用時方便明了。四、開機前的工作4.1、注意要點開機前請注意如下幾點：管路連接要保證連接處的密封性。由于本裝置出廠時已抽真空，但建議首次開機時先對本裝置抽真空，方法見第五節有關內容。在首次開機使用后，一般應在貯存容器和管路內留少量SF6氣體，否則開機時建議重新抽真空。4.2、管路連接用戶在使用前，首先應將隨機發送的橡膠軟管根據功能的需要連接好，為盡可能減小管路損失，管路應盡量短。回收：電器設備——橡膠軟管——回收進氣口充放：電器設備——橡膠軟管——充放出氣（液）口電器設備SF6回收灌瓶需二根軟管：電器設備——橡膠軟管——回收進氣口鋼瓶——橡膠軟管——充放出氣（液）口貯存容器內SF6灌瓶：鋼瓶——橡膠軟管——充放出氣（液）口4.3、油位檢查回收裝置中壓縮機采用3GS冷凍機油作為潤滑劑，真空泵采用高速真空泵油作為潤滑劑，開機前應先檢查油位。如果油位太低或太高，應加油或放油至油標視鏡2/3位置，在運行中也應注意定期檢查實際油位線，不應低于油位2/3太多。100＃機油，原則上使用期一年，到期需調換機油。4.4、冷凍系統檢查冷凍系統采用R22為制冷劑，壓縮機為全封閉活塞式壓縮機，需要時則添加制冷劑。開機前還應檢查線路有無損傷，接頭有否松動，風機是否正常等等。

<臨夏>天正華意電氣設備有限公司

臨夏SF6氣體抽真空充氣裝置菜單操作在測量狀態，通過“確定”鍵可以進入功能菜單，如圖1。1、打印 (打印機為選配件，建議打印時插入外接AC220V電源，增加電池使用時間）打印當前數據：在測量狀態，通過按“確定”鍵可以進入功能菜單，選擇“打印”菜單，按“確定”鍵，即可打印當前數據。2、保存數據在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“保存記錄”菜單，按“確定”鍵，進入保存數據頁面，保存數據時，可以根據設備進行編號。設備編號多為六位，可以通過“上”、“下”鍵增加數值大小，“左”、“右”鍵移動到要調整數據位。輸入編號后，按“確定”鍵，完成保存數據。按“取消”鍵可以返回上一頁，此時不保存數據。3、查看記錄在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“查看記錄”菜單，按“確定”鍵，進入查看記錄頁面。顯示時從一次保存的數據，可以按“上”、“下”鍵翻看數據。按“確定”鍵，打印記錄。4、刪除記錄在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“刪除記錄”菜單，按“確定”鍵，可刪除所有數據。5、修改時間在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇修改時間，按“確定”鍵，進入修改時間頁面。通過“上”、“下”鍵可以增加時間數值，“左”、“右”鍵可以減小時間數值。輸入小時、分鐘、秒后，按“確定”鍵可以轉到下一個修改域內。

<臨夏>天正華意電氣設備有限公司

臨夏SF6氣體抽真空充氣裝置 回收：電器設備——橡膠軟管——回收進氣口充放：電器設備——橡膠軟管——充放出氣（液）口電器設備SF6回收灌瓶需二根軟管：電器設備——橡膠軟管——回收進氣口鋼瓶——橡膠軟管——充放出氣（液）口貯存容器內SF6灌瓶：鋼瓶——橡膠軟管——充放出氣（液）口設備除了回收進氣口、充放出氣（液）口之外，還有一個排放大氣口，它的接口用戶可根據需要決定是否配接管路。3、油位檢查回收裝置中壓縮機采用N46（25＃）冷凍機油作為潤滑劑，真空泵采用高速真空泵油作為潤滑劑，開機前應先檢查油位。如果油位太低或太高，應加油或放油至油標視鏡中心位置，在運行中也應注意定期檢查實際油位線，不應低于中心線太多。N46號冷凍機油，原則上使用期一年，到期需調換機油，用油量見第二節有關內容，換油方法見第六節有關內容。4、冷凍系統檢查冷凍系統采用R22為制冷劑，壓縮機為全封閉活塞式壓縮機，需要時則添加制冷劑。開機前還應檢查線路有無損傷，接頭有否松動，風機是否正常等等。5、電源連接本裝置的供電電源為三相交流50HZ 380V±10％，總功率≤7KW。裝置的電器控制元件全部集中在電控箱內，電器線路圖可參見附錄五電器原理圖、附錄六電控箱元件布置圖。因按鈕、開關及指示燈安裝在電控箱的門上，故在正常工作狀態下電控箱不用打開，見附錄七電控箱操作面板圖，只須將放在回收裝置貯存容器邊上的動力電纜線插頭與適當的電源連接。在本節上述幾項開機前的工作均已完成的情況下方可開啟電控箱電源開關，進入工作狀態，此時需按第五節的說明進行操作。電器線路中設有斷相與相序保護繼電器，可手動調正電源相序。電控箱上方設有積時儀，無論是真空泵或SF6壓縮機或泵機同時開，它均會自動記時。

臨夏SF6氣體抽真空充氣裝置開機后應注意觀察SF6壓縮機的排氣壓力表(M2)，M2的壓力指示值應小于2.0MPa，壓縮機出口端接點壓力控制器，若指示值達到限定值2.0MPa，壓力控制器能自動切斷壓縮機的運行，待壓力下降并穩定后，重新啟動壓縮機。所以當排氣壓力上升過快時，可適當調節壓縮機進氣口V2閥門開啟的大小來控制。(5)回收過程中應通過視鏡玻璃注意觀察貯存容器內液面情況，液位不可超過視鏡2/3處。(6)回收達到回收終壓力或預定值時，回收工作結束。(7)關冷凍壓縮機，關V3、SF6壓縮機、V2、V7。3、充放指將貯存于裝置貯存容器內的SF6充至電器設備直至達到所需的工作壓力。(1)管路連接后首先應確定是否需對電器設備及管路抽真空，判斷和操作方法見本節1抽真空有關內容。(2)當貯存容器壓力較高時，開V4，直接向電器設備充氣，可觀察M6壓力表值。(3)當貯存容器壓力降低后，無法直接向電器設備充氣，在V7處外接氣源通過V7、V6直接向電器設備充氣；或外接氣源壓力較低時也利用壓縮機將外接氣源的SF6充至電器設備內，這時關V6，開V7、V2、V3、SF6壓縮機、V4，直至達到所需的工作壓力。(4)停機應將系統內的SF6用壓縮機收至貯存容器內，直至吸氣口壓力(M1)為零表壓，關SF6壓縮機及有關閥門。4、灌瓶灌瓶是指直接將電器設備內的SF6回收充入鋼瓶。(1)管路連接后，首先應確定是否需抽真空，回收管路和鋼瓶連接管路可一起抽。(2)提前開冷凍壓縮機。(3)開V7、V2、SF6壓縮機、V3、V4、鋼瓶閥門進行罐瓶。(4)灌瓶過程中，注意SF6壓縮機排氣壓力，若接近1.9MPa，應進行切換操作，以放出鋼瓶上部高壓氣體，使其進入低壓的容器內。
