洛陽模擬斷路器也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳閘線圈Ⅰ、Ⅱ回路是兩路完全獨立的跳閘電流回路，兩回路功能完全相同。當任意一回路有跳閘電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器的失靈”紅燈閃爍，當加入跳、合閘電流時，斷路器模擬裝置不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。接點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘Ⅰ回路有跳閘電流時，輸出接點Ⅰ狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘Ⅰ、Ⅱ同時有電流時，輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。4、斷路器失靈——當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器的失靈”紅燈閃爍，當加入跳、合閘電流時，斷路器模擬裝置不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。

洛陽模擬斷路器保護裝置跳合閘——合閘、跳閘回路及其輔助接點跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際應用時替代實際斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，跳、合閘電流可接入任意相。也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳閘線圈I、Ⅱ回路是兩路完全獨立的跳閘電流回路，兩回路功能完全相同。當任意一回路有跳閘電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器失靈”紅燈閃爍，此時加入跳、合閘電流，斷路器模擬裝置將不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。接點輸出I組接點與跳閘線圈I相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點I與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘I回路有跳閘電流時，輸出接點I狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘I、Ⅱ同時有電流時，輸出接點I、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。

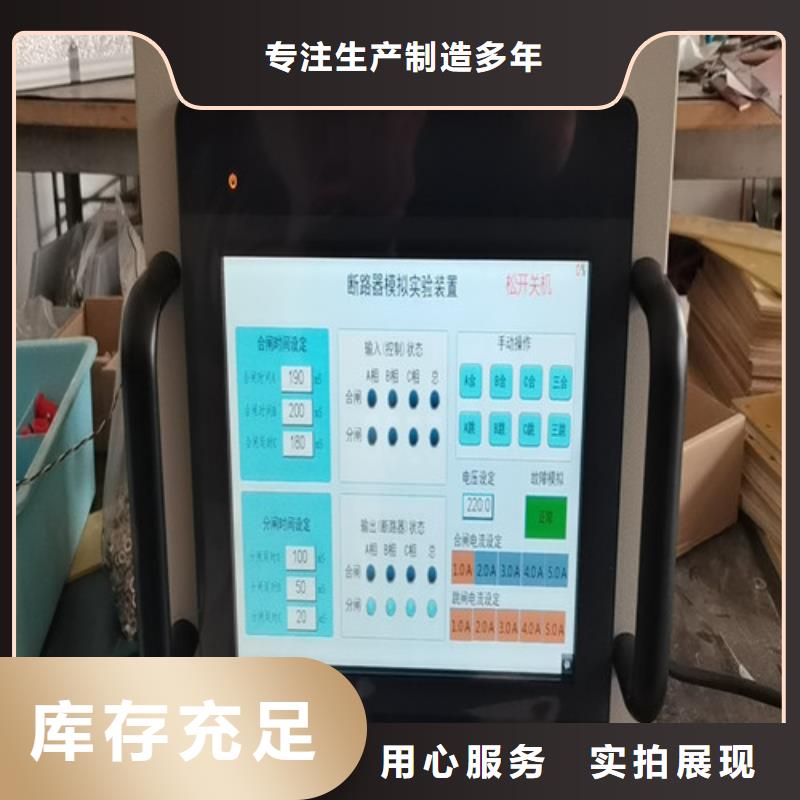

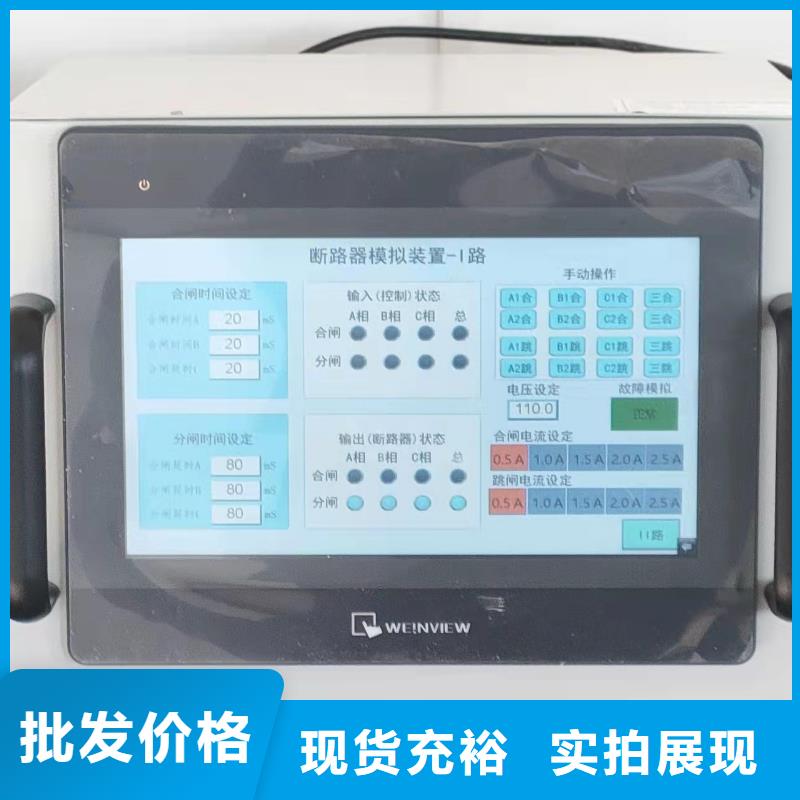

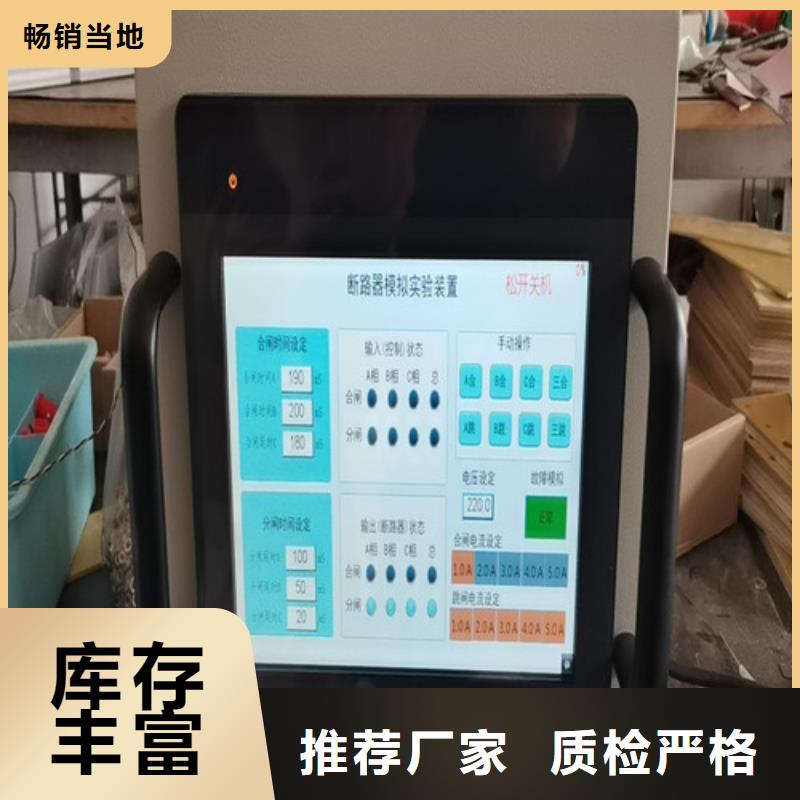

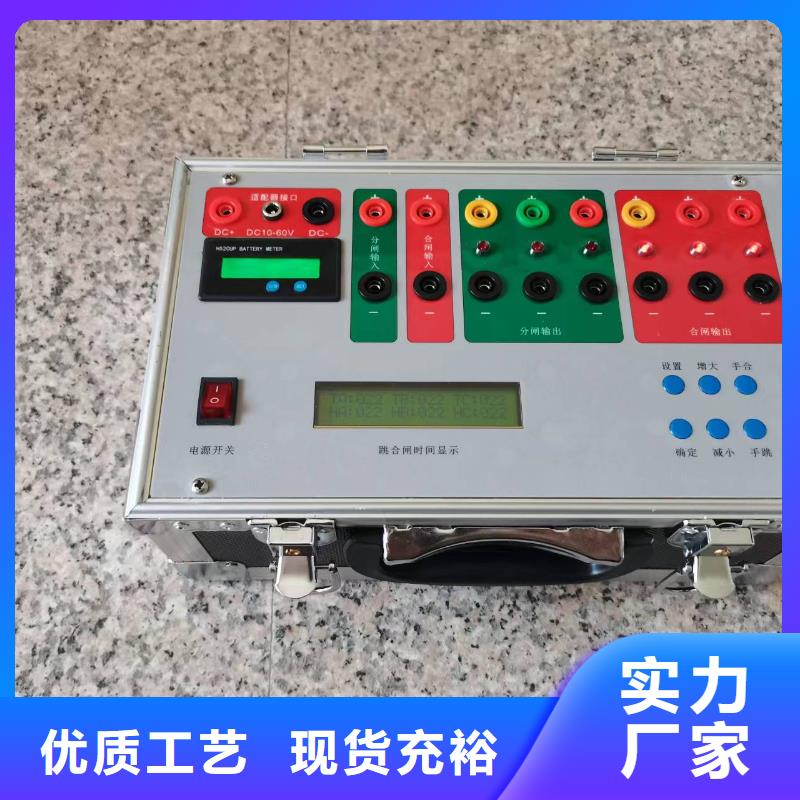

洛陽模擬斷路器五．工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六．使用說明界面功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。在選擇500ms以上時間工作時，請將電流選擇在小檔。以防長時間通電損壞內部元件，如需長時間通電功能，請?jiān)谟嗀浭钦f(shuō)明。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。在選擇500ms以上時間工作時，請將電流選擇在小檔。以防長時間通電損壞內部元件，如需長時間通電功能，請?jiān)谟嗀浭钦f(shuō)明。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關： 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。

洛陽模擬斷路器 前在高壓開關試驗時使用整流電源帶上負載后輸出電壓會有明顯跌落其影響對開關動作特性是不可忽視的。開關動作電源采用了先進的補償技術和的電子元器件，帶有多種保護功能，性能優越。克服了帶負載后的電壓跌落，并帶有隨時關斷，可保證開關動作圈在通電后隨時切斷，避免線圈燒毀，工作穩定可靠。適用于電力部門做各種開關低電壓動作試驗及分、合閘試驗。一、面板：二、技術指標：1.電源插座：輸入AC220V±10％/50HZ2.直流電壓表：顯示當前直流電壓數值3.合閘、分閘按鍵：直流電壓?jiǎn)?dòng)或停止4.升壓、降壓按鍵：DC10-265V±1％5.電流：20A（短時工作≤1000ms)電流≤10A時，輸出時間≤60S。6.合閘（分閘）輸出端子：紅色端子輸出合閘正電源，黑色端子輸出負電源，綠線端子輸出為分閘正電源。7.儲能＋-：儲能電壓只要儀器開機就有電壓輸出，請注意！先開機設置所需要的電壓（默認為DC220V），再關機接線。三、接線示意圖：四、使用方法：1.將電源線一端插入電源輸入插座內，另一端接通AC220V電源。2.通過上或下鍵設置所需電壓。3.將儀器的電壓輸出線和被試品的線對應接好請按說明書接線。4.接線無誤后，按對應的電壓開關鍵（合閘或分閘），電壓立即輸出，手立刻松開按鍵，電源立刻關閉。5.合閘：目的是檢測“合閘”繼電器在額定電壓的65％（廠家提供參數）例：DC 220V 的60％＝143V時應可靠合閘。調節電壓至143V時按操作電源的“合閘”按鍵，此時開關應可靠合閘。6.分閘：目的是檢測分閘繼電器在額定電壓的30％ 例：DC 220V的 30％＝66V時，按操作電源的“分閘”按鍵，此時高壓開關應不動作。當DC 220V 65％＝143V時高壓開關應可靠分閘。7.儲能：目的是給斷路器儲能電機供電，先設置好電壓，再關閉儀器電源，將測試線接在儲能電壓控制點，開機電壓自動輸出（只要開機就有電源輸出，請注意）。8.彈簧操動機構：目的檢測彈簧操作機構繼電器在額定電壓的70％（廠家提供參數）例：DC 220V 70％＝154V調節電壓至154V，如連線為操作電源“合閘”引線，請按“合閘”按鈕，此時應聽到開關內彈簧操作機構繼電器合閘聲。

洛陽模擬斷路器 試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：手動跳開模擬斷路器A相開關，模擬主保護跳開4DL、1DL，備自投裝置延時S2自動投入2DL、5DL，可用1DL2-1起表，2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。（3）三臺變四母線兩分段母聯自投方式如下圖：正常運行時1DL、3DL、4DL、6DL合閘狀態，2DL、5DL分閘狀態。模擬開關A相對應1DL，B相對應2DL，C相對應4DL（次試驗），C相對應5DL（第二次試驗）。試驗接線如下圖：動作方式（1）：該方式做兩次，手動拉開K開關，模擬＃1變上電源失壓，備自投裝置判斷＃1母線失壓，1DL無流。II母線有壓，延時S1將自動斷開斷路器1DL，合2DL，跳4DL（次）、合5DL（第二次）。可用K開關起表，1DL2-1或2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：該方式做兩次，手動跳開模擬斷路器A相開關，模擬主保護跳開1DL，備自投裝置延時S2跳4DL，合2DL、5DL。可用1DL2-1起表，2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。其他備自投方式與上述類似，在具體的實驗中可參照上述方法做相應的修改靈活運用。另外不同的備自投在時間的設置上也有一些不同，請示情況自行處理。TH--12微機型模擬斷路器在做整組試驗時可替代運行的高壓斷路器，并可提供跳、合閘的空接點給微機繼電保護測試儀使用來控制投切故障量輸出。下圖為某保護裝置的開關控制回路

洛陽模擬斷路器直流開關： 該開關為直流電源輸出開關，該直流電源為穩壓電源。（8）合閘電流選擇開關：同跳閘電流按鍵。2．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。⑥當保護裝置無直流操作電源時，可用模擬斷路器自帶直流電源作為操作電源。開啟模擬斷路器直流開關，調整直流電壓輸出至合適值，用此電壓作為操作回路電壓。（2）應用接線圖上例接線為繼電保護測儀與模擬斷路器配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。四．注意事項1．禁止將模擬斷路器的輸入和輸出接反!2．不允許將輸入與輸出的公共端連接在一起!3．當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A五．設備配套名稱 單位 數量說明書 份 1合格證 份 1出廠試驗報告 份 1附錄：后面板接線端子接線說明：接線端子分兩排：上面一排從右至左1-2為220v電源輸入，3-6為跳閘輸入3-跳A，4-跳B(niǎo)，5-跳C，6-三跳。7-10為合閘輸入。7-合A，8-合B，9-合C，10-三合。11為輸入負端。12-14為跳閘信號輸出。12-跳A，13跳B(niǎo)，14跳C，15公共端下面一排從右至左1-2為直流電壓輸出，1為正極，2為負極。3-11為輔助觸點。3-5為A相觸點3-4為常閉觸點，4-5為常開觸點，4為公共端。6-8為B相觸點6-7為常開觸點，7-8為常閉觸點，7為公共端，9-11為c相觸點，9-10為常開觸點10-11為常閉觸點10為公共端。12-15為合閘信號輸出。12-合A，13合B，14合C，15公共端

洛陽模擬斷路器直流開關： 該開關為直流電源輸出開關，該直流電源為穩壓電源。（8）合閘電流選擇開關：同跳閘電流按鍵。2．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。⑥當保護裝置無直流操作電源時，可用模擬斷路器自帶直流電源作為操作電源。開啟模擬斷路器直流開關，調整直流電壓輸出至合適值，用此電壓作為操作回路電壓。（2）應用接線圖上例接線為繼電保護測儀與模擬斷路器配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。四．注意事項1．禁止將模擬斷路器的輸入和輸出接反!2．不允許將輸入與輸出的公共端連接在一起!3．當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A五．設備配套名稱 單位 數量說明書 份 1合格證 份 1出廠試驗報告 份 1附錄：后面板接線端子接線說明：接線端子分兩排：上面一排從右至左1-2為220v電源輸入，3-6為跳閘輸入3-跳A，4-跳B(niǎo)，5-跳C，6-三跳。7-10為合閘輸入。7-合A，8-合B，9-合C，10-三合。11為輸入負端。12-14為跳閘信號輸出。12-跳A，13跳B(niǎo)，14跳C，15公共端下面一排從右至左1-2為直流電壓輸出，1為正極，2為負極。3-11為輔助觸點。3-5為A相觸點3-4為常閉觸點，4-5為常開觸點，4為公共端。6-8為B相觸點6-7為常開觸點，7-8為常閉觸點，7為公共端，9-11為c相觸點，9-10為常開觸點10-11為常閉觸點10為公共端。12-15為合閘信號輸出。12-合A，13合B，14合C，15公共端
