牡丹江絕緣鞋手套耐壓裝置全電腦拉力試驗機（工器具拉力試驗機）是按照《電網公司電力工作規程》的要求用于試驗電力工器具抗拉伸性能的專業測試設備，它由液壓控制系統，工業控制系統兩大部份完成，液壓控制系統外型美觀，結構合理，技術含量高。工業控制系統采用工控機操作，集信號采集、轉換、處理、數據運算、數據庫管理，實時顯示及執行元件的控制等功能于一身，它廣泛適用于鋼纜、繩纜、葫蘆、雙鉤、滑車等各類起重工具的拉力試驗，還可以為線路、金具、絕緣瓷瓶等機械進行靜載荷試驗。本系統具有以下功能：1．內置符合《電網公司電力工作規程》要求的測試項目，測試時間和標準測試力值。2、其他被測試件的力值，試驗時間可人工設定.3、自動補償被測試件的額定力值.4、自動完成被測試件的檢測過程.5、自動記錄被測試件的檢測數據，并可查詢、打印.6、自動打印被測試件的測試報告.7、可對被測試件進行編號。本系統具有自動化程序高，測試精度高、控制功能強大，且操作簡便，人機界面友好，可靠。應用本系統將極大地提高檢測工作效率。二、工作原理使用時，將被測件一頭連接測力傳感器和油缸，另一頭連接受力架。測試開始時，液壓泵啟動，通過油缸運動拉伸被測件，力傳感器對被測件的受力進行測量，將測量信號經過前極放大后輸入工控機，工控機對所測力值與設定值進行比較，從而根據不同的工況要求，控制液壓泵的啟行與轉換，等設定時間一到，液壓缸停止工作，放開被測件。其間，對傳感器信號的采集、濾波、A/D轉換數據運算處理，液壓泵控制等均由工控機執行，同時在顯示屏上實時描繪出被測件的受力曲線，記錄下測試過程中測量數據，并以歷史記錄表格形式存儲起來，使用戶能對被測試件的數據實現查詢及打印。

<牡丹江>天正華意電氣設備有限公司 全電腦工具力學性能拉力機放心選擇

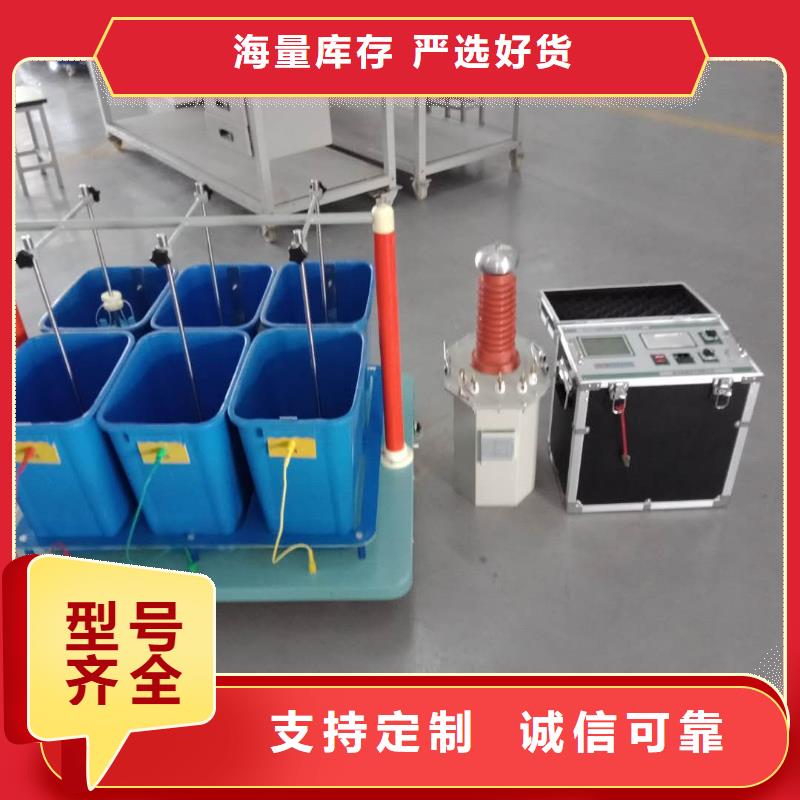

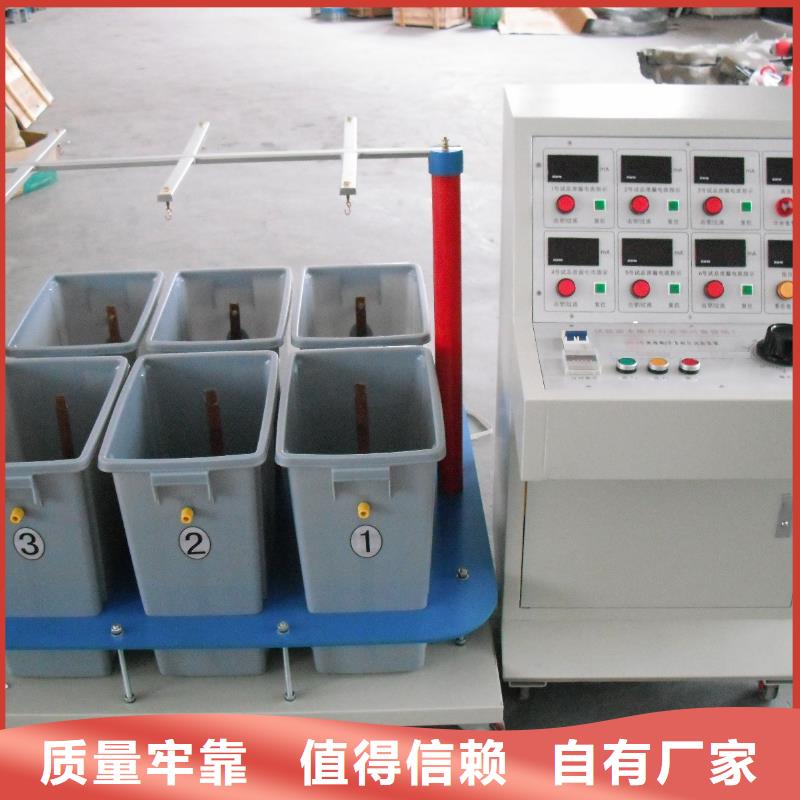

牡丹江絕緣鞋手套耐壓裝置測試絕緣手套■測試前準備工作：·把六只絕緣靴專用盤形容器放于絕緣板上，加入一半水，放在六個工位上，注意底部和絕緣板上的螺絲接觸好。·將六只絕緣手套專用桶形容器放入六只盤形容器中，在桶形容器中倒入一半水，在絕緣手套中倒入水，不裝水的高度不小于9厘米。將絕緣手套放入桶形容器中，絕緣手套內外水平面基本呈相同高度，露出水面部分應該擦干。·將六根導電桿穿過方電導管，與絕緣手套中的水相接觸。■測試絕緣手套：·按下控制電源旋鈕，接通控制電源。·操作人員離開機體，用遙控器進行操作。·先按下“A”鍵，高壓表的數值在增大，儀器箱六只電流表的數值也在變大。一直按下“A”鍵，進行升壓，升到8.0KV時，松開“A”鍵，（因為電機慣性的影響，應提前4～5個字松開“A”鍵）按下“C”鍵，此時定時器開始工作。如果六只絕緣手套都合格，當測試時間到達后，試驗臺開始自動將電壓降到零。·如果其中有某個絕緣手套不合格，對應工位的儀器箱電流表數值升到保護電流值時，主回路斷開，閃光報警燈亮，對應工位的指示燈J1亮。此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源。·將不合格的絕緣手套取下，按以上步驟重新進行測試。九、控制界面1．控制界面由三部分組成：打印機，液晶顯示屏，操作鍵盤。打印機用來打印測試報告；液晶顯示屏顯示參數；鍵盤用來進行操作。鍵盤共有10個鍵位，說明鍵：用于數值的移位，如從十位移到個位或從個位移到十位↓鍵： 用于數值的增減，如從2減到1或從1增到2；同時用于不同項目的選擇。（5）復位：按下后回到開機時的原始狀態；（6）測試：選擇不同的項目進行測試；（7）確定：對上一步項目或動作及參數進行確認。（8）備用：用于以后開發。（9）設定：對試件的測試電壓、泄漏電流及試驗時間進行設置；（10）打印：測試完成后，打印出測試報告；

<牡丹江>天正華意電氣設備有限公司 全電腦工具力學性能拉力機放心選擇

牡丹江絕緣鞋手套耐壓裝置微型打印機在選擇打印操作的前提下，打印名稱、標準力、載荷試驗時間、當前力、測試結論、測試日期及受力圖等參數和圖形。2、液晶顯示器進行人機對話，顯示程序流程，設置參數，時間。3、鍵盤進行程序控制操作，各鍵的作用如下：A.方向鍵（↑）（↓）（←）（→）鍵（↑）（↓）上下鍵和（←）（→）左右鍵配合顯示屏上的光標可以進行數值更改和菜單選擇。數值更改時（←）（→）分別用于將光標向高或低位移動；（↑）（↓）用于數值的增減。在菜單選擇時，它們用于光標移動到所選位置處。B.功能鍵共有六個功能鍵，它們為測試、校準、確認、設置、復位及打印鍵。具體作用：a.測試鍵進行項目測試1＃大腰帶2＃小腰帶3＃腳扣傳感器一 4＃升降板5＃腰繩6＃竹木梯7＃1＃帽測試 傳感器二 2＃3＃CH1：共同測量 CH2b.校準鍵校準各傳感器零點、滿度及系統時鐘c.確認鍵對各種項目、校準內容、設置情況等進行系統確認d.設置鍵設置各種項目的標準力值、載荷試驗時間e.復位鍵任何時間按此鍵都強制回到初始狀態，也可用于緊急停止操作f.打印鍵打印出當前試驗報告（含圖形，帽試驗無圖形）

<牡丹江>天正華意電氣設備有限公司 全電腦工具力學性能拉力機放心選擇
<牡丹江>天正華意電氣設備有限公司 全電腦工具力學性能拉力機放心選擇

牡丹江絕緣鞋手套耐壓裝置要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

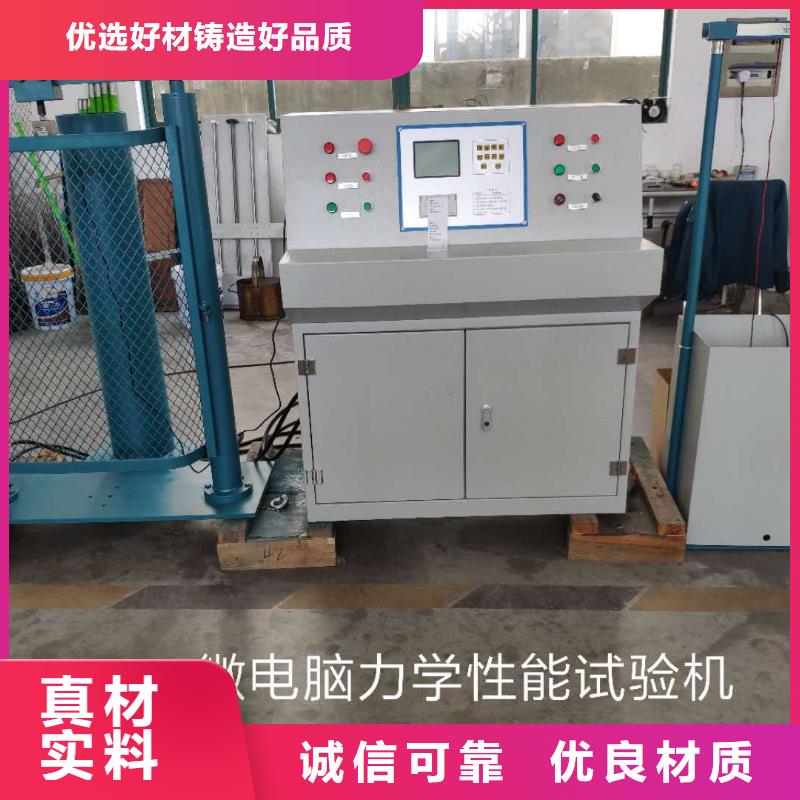

牡丹江絕緣鞋手套耐壓裝置系統組件系統由液壓系統及工控系統組成。液壓系統由受力機架、傳感器、液壓站等三部分組成。工控系統在控制柜中，包括顯示器、鍵盤、鼠標、工控機、數據采集器、電氣控制等六部分。四、操作說明拉力機定位：將拉力機受力架和控制柜放在平整的地坪上 。加液壓油：將60升46號抗磨液壓油加入液壓站中油管連接：將兩根油管有桿腔連有桿腔，無桿腔連無桿腔。電氣連接：將三相四線電源線連到接線端子A B C N 電腦接線：將鍵盤鼠標的連線，電腦電源線和通訊線接到電腦上，將電腦放入控制柜中，用固定板固定。將通訊線另一頭接到控制板的通訊插座上。傳感器連接：將30T傳感器接到控制板J6插座注意：每根接線上有線號，接線時注意和端子的編號相對應。電氣操作：電氣控制柜上指示燈、按鈕布置如下圖示：1、按下紅色“電源開關”旋鈕，紅色“電源開關”指示燈亮，接通控制柜電源；再順時針旋動紅色“電源開關”旋鈕，電源開關指示燈滅，電源關閉。2、按下紅色“電機啟動”按鈕，“電機啟動”指示燈亮，接通油泵電源，注意油泵電機風機應順時針轉動。否則調整相序。3、按下紅色“上升”按鈕，紅色“上升”指示燈亮。受力架手動上升。4、按下綠色“下降”按鈕，綠色“下降”指示燈亮，受力架手動下降。5、通電自動接通工控機電源，啟動windowsXP進入操作系統界面6、雙擊測力機控制系統圖標，進入系統界面8、點擊“登錄”按鈕，進入登錄界面選擇“用戶”，用戶分兩類，一類為管理員，二類為各檢驗員（管理員擁有較大權能對各類參數進行修改，檢驗員只能使用控制系統，無參數修改權限）以下以管理員登錄說明。

<牡丹江>天正華意電氣設備有限公司 全電腦工具力學性能拉力機放心選擇

牡丹江絕緣鞋手套耐壓裝置全電腦拉力試驗機（工器具拉力試驗機）是按照《電網公司電力工作規程》的要求用于試驗電力工器具抗拉伸性能的專業測試設備，它由液壓控制系統，工業控制系統兩大部份完成，液壓控制系統外型美觀，結構合理，技術含量高。工業控制系統采用工控機操作，集信號采集、轉換、處理、數據運算、數據庫管理，實時顯示及執行元件的控制等功能于一身，它廣泛適用于鋼纜、繩纜、葫蘆、雙鉤、滑車等各類起重工具的拉力試驗，還可以為線路、金具、絕緣瓷瓶等機械進行靜載荷試驗。本系統具有以下功能：1．內置符合《電網公司電力工作規程》要求的測試項目，測試時間和標準測試力值。2、其他被測試件的力值，試驗時間可人工設定.3、自動補償被測試件的額定力值.4、自動完成被測試件的檢測過程.5、自動記錄被測試件的檢測數據，并可查詢、打印.6、自動打印被測試件的測試報告.7、可對被測試件進行編號。本系統具有自動化程序高，測試精度高、控制功能強大，且操作簡便，人機界面友好，可靠。應用本系統將極大地提高檢測工作效率。二、工作原理使用時，將被測件一頭連接測力傳感器和油缸，另一頭連接受力架。測試開始時，液壓泵啟動，通過油缸運動拉伸被測件，力傳感器對被測件的受力進行測量，將測量信號經過前極放大后輸入工控機，工控機對所測力值與設定值進行比較，從而根據不同的工況要求，控制液壓泵的啟行與轉換，等設定時間一到，液壓缸停止工作，放開被測件。其間，對傳感器信號的采集、濾波、A/D轉換數據運算處理，液壓泵控制等均由工控機執行，同時在顯示屏上實時描繪出被測件的受力曲線，記錄下測試過程中測量數據，并以歷史記錄表格形式存儲起來，使用戶能對被測試件的數據實現查詢及打印。

<牡丹江>天正華意電氣設備有限公司 全電腦工具力學性能拉力機放心選擇

牡丹江絕緣鞋手套耐壓裝置使用之前◎ 非常感謝您對本公司的信任，選用本試驗機。◎ 安裝、使用本機前請務必仔細閱讀本說明書，并妥善保管以備將來參考之用。◎ 請準備好46號抗磨液壓油本機使用46號抗磨液壓油作為工作油。安裝、試機前請準備好60升46號抗磨液壓油，并經細濾網加至油位計左側刻度線70％滿度處左右。本機不能使用機油、汽油或其它回收油品替代。因用油不當導致液壓部件故障，將不列入保修范圍之內。◎ 請用戶自行安裝墻面電源總開關本機使用380V，50Hz三相四線交流電，額定電流不小于20A，◎ 機器就位工作環境：室內，0℃～＋40℃安裝盡寸： 控制柜： 長1000mm， 寬750 mm，高1200 mm 受力架： 長15000mm， 寬1000mm，高870mm◎ 警告●在測試過程中，操作人員應集中精力，注意，防止嚴重超載而引起試件斷裂傷人，須與試件保持距離。 ●對電器線路等檢修時，必須由專業人員進行，并切斷外部電源（即墻面總電源）。◎ 關于緊急停機在安裝調試、運行中遇到緊急情況。如電磁閥不能釋放、電動機異常運轉、試件原因等，存在損壞機械部件或擊傷試驗人員的可能時，請立即關閉電源總開關。◎ 本機器如長期不使用，請每個月開機兩小時，手動操作電磁閥動作，以防電磁閥卡死。◎ 關于精度本機出廠前均通過檢定及校準，請勿擅自調整機內校正旋鈕。因擅自調整校正旋鈕導致測量誤差增大，將不列入保修范圍之內。可與當地技監部門聯系檢定。

<牡丹江>天正華意電氣設備有限公司 全電腦工具力學性能拉力機放心選擇
<牡丹江>天正華意電氣設備有限公司 全電腦工具力學性能拉力機放心選擇

牡丹江絕緣鞋手套耐壓裝置簡要的故障排除故障現象 原因分析排除方法備注開機無任何顯示 1)電源未接通接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器10A保險管未安裝好或開路重新安裝保險管或更換保險管無電流電壓指示1)設備內部插件松動檢查設備，排除故障 2)試驗回路有開路故障檢查試驗回路排除開路故障注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓:交流220V±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。十四、運輸與貯存■ 運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。■ 貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮十五、開箱及檢查■ 開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。■ 檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。十六、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見，請收到設備后，認真填寫“用戶反饋卡”及時寄回本公司。公司將對您所購買的設備建立用戶檔案，以便給您的設備提供更快更優質的服務。如您公司地址和聯系方式變更請及時通知，以便讓我們給您提供及時的跟蹤服務。 十七、維護保養1.該裝置使用完畢后，應將水槽放在無染的地方。2.若長期不使用應該保持水槽內清潔無污染，電極桿、絕緣桿無水分。3.使用前應測量絕緣桿的絕緣電阻，必要時用高壓測試其耐壓值不得低于30KV.

<牡丹江>天正華意電氣設備有限公司 全電腦工具力學性能拉力機放心選擇 <牡丹江>天正華意電氣設備有限公司

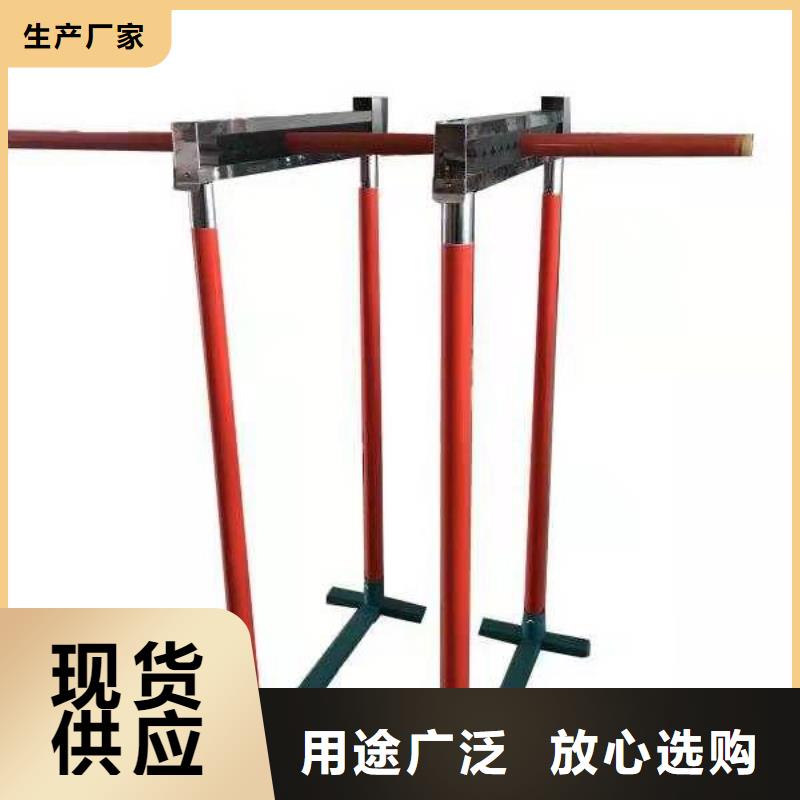

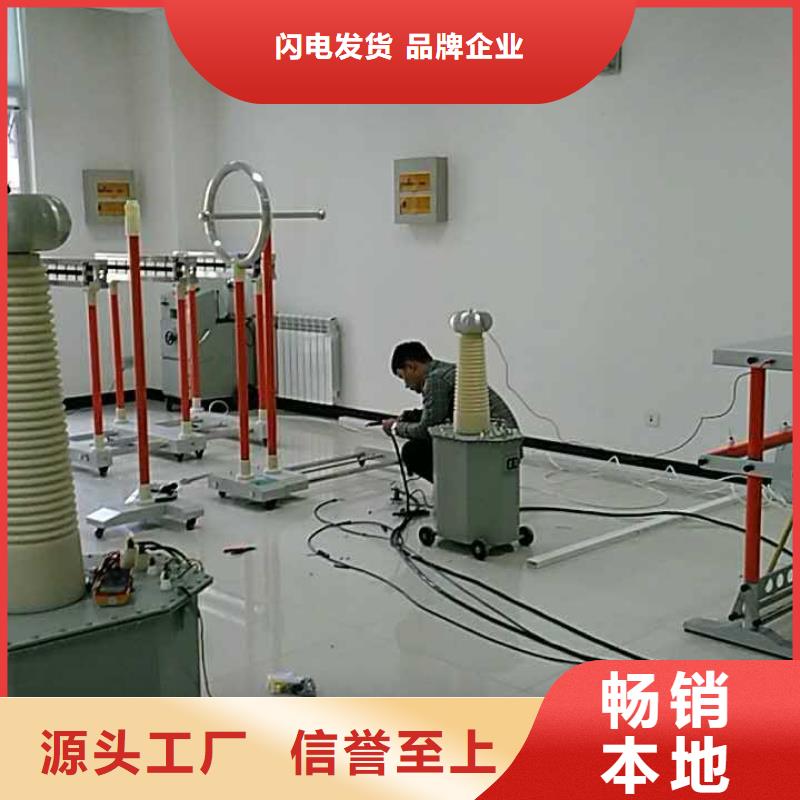

牡丹江絕緣鞋手套耐壓裝置進行本項試驗前，需確定儀器系統配置有絕緣桿耐壓試驗功能，并配套應用絕緣桿耐壓測試架試驗，否則不能進行本項試驗。試品參數設定項中，“試品類別”選擇“絕緣桿類”。“試驗電壓”根據試品實際需要設定。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“測量變比”按配套使用的交流升壓器實際高壓輸出比測量變比進行設定。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動升壓，升至設定電壓值后保持電壓并開始計時。計時時間到，儀器自動降壓并保存試驗數據。本套設備可同時進行8根絕緣桿耐壓試驗，試驗過程中，若其中一根發生閃絡或放電等，應立即按“急停”鍵停止試驗。將耐壓測試架放電后，剔除異常的絕緣桿，對其余的繼續重新進行試驗。4.2.5系統設定進入主菜單，選擇“系統設定”項，按“確認”鍵進入系統設定程序。使用“∧”、“∨”鍵選擇設定項，根據屏幕提示分別進行高壓分斷自檢、時間設定、系統校準、系統校驗、測量線圈設定等項目的設定。4.2.5.1高壓分斷自檢選擇“高壓分斷自檢”項，按確認鍵進入高壓分斷自檢程序開始自檢，8路分斷機構依次斷開。 4.2.5.2時間設定進入“時間設定”子菜單，根據屏幕提示，使用“”鍵選擇修改的時間參數，使用“∧”、“∨”鍵進行時間參數的加減。確定當前年、月、日及時間。設定完成按“確認”鍵保存并返回系統設定菜單。4.2.5.3系統校準儀器采用高智能化測量方式，具有軟件自動校準功能，擯棄了采用電位器調校的方式，不會產生因電位器老化或振動阻值改變降低測量精度，可保證儀器的長期穩定。注意：儀器出廠前進行了嚴格的校準和老化，用戶不具備校準條件，請勿進入系統校準程序。4.2.5.4系統校驗本項功能專為儀器檢定設置，應用單相標準電源和單相校驗儀進行檢定。選擇“系統檢驗”項，按確認鍵進入系統校驗程序。接線如圖3，需打開儀器底部固定螺栓將儀器拉出外包箱進行校驗接線。泄漏電流的校驗需將測試儀主機和高壓泄漏電流測控儀聯機測試，通過紅外信號傳遞泄漏電流測試數據。

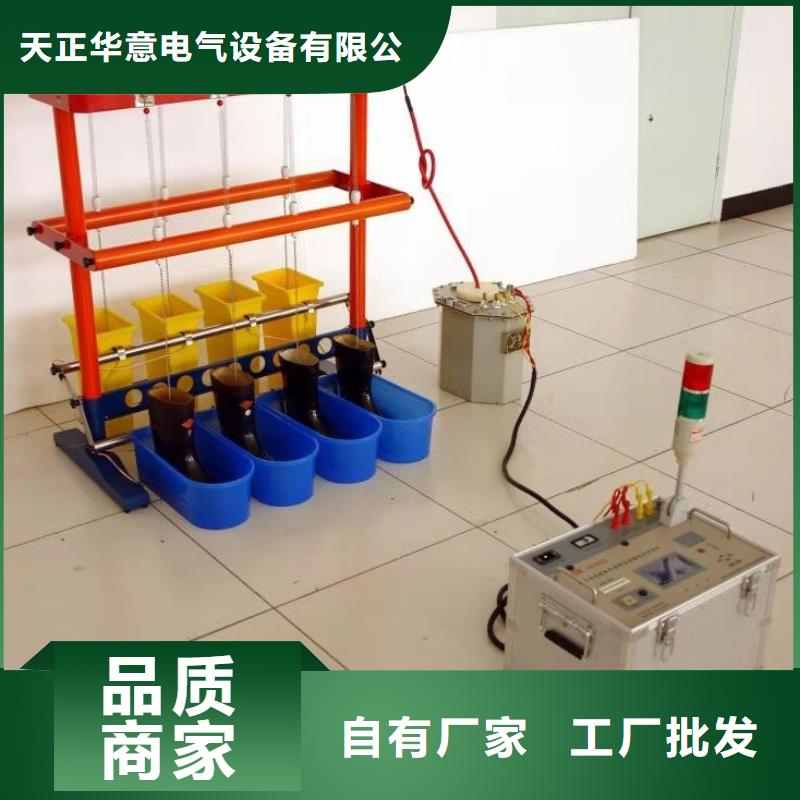

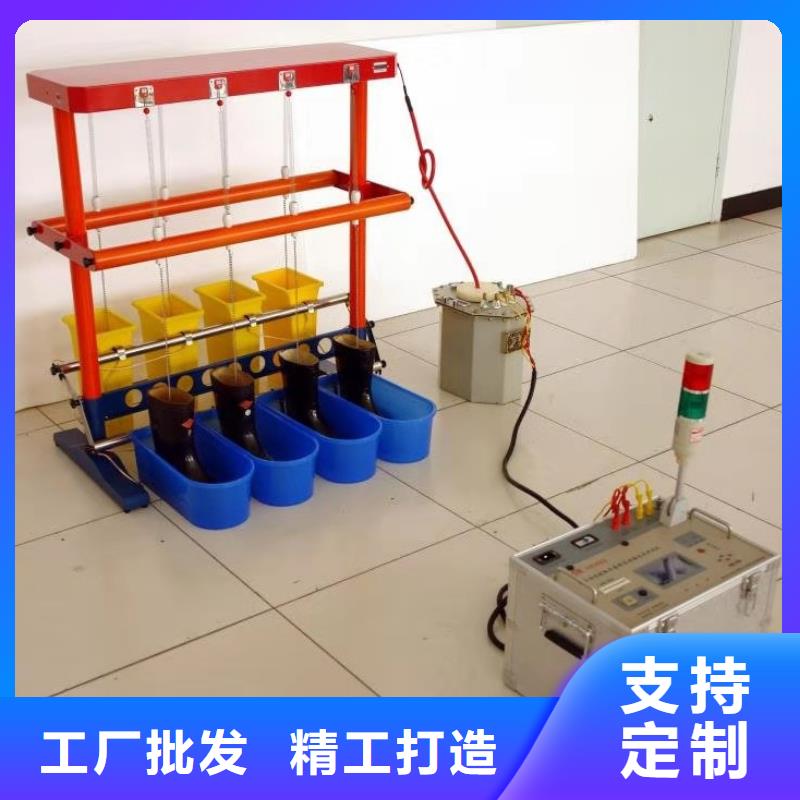

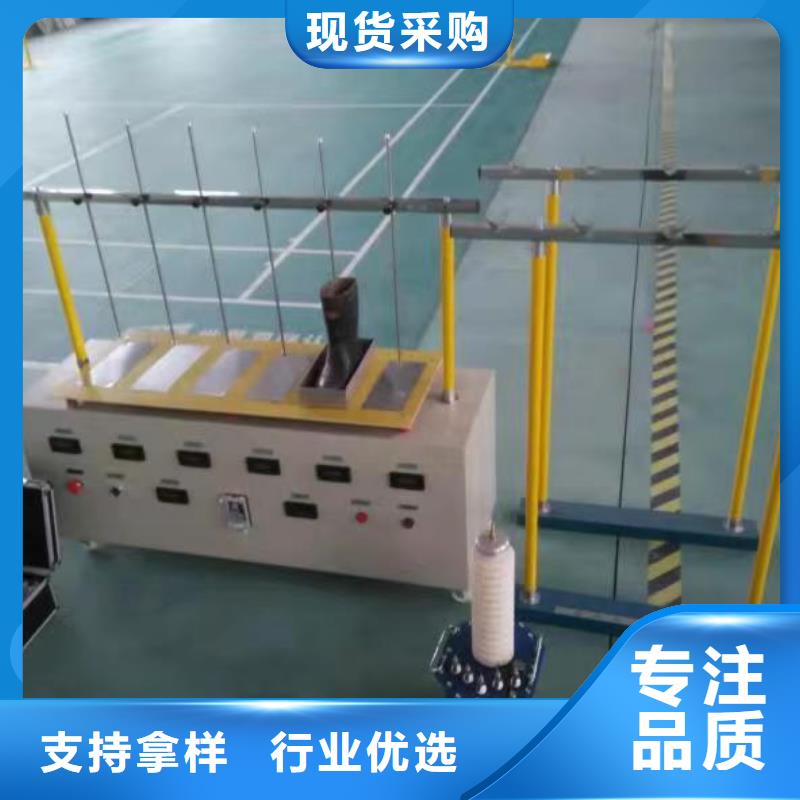

牡丹江絕緣鞋手套耐壓裝置全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。儀器采用多路高壓泄流測量和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。1.主要功能與技術參數1.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊，使操作臺與高壓系統徹底隔離，確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器，便于操作。2.1.7每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果，隨時查閱。2.1.11實時日歷時鐘功能。
