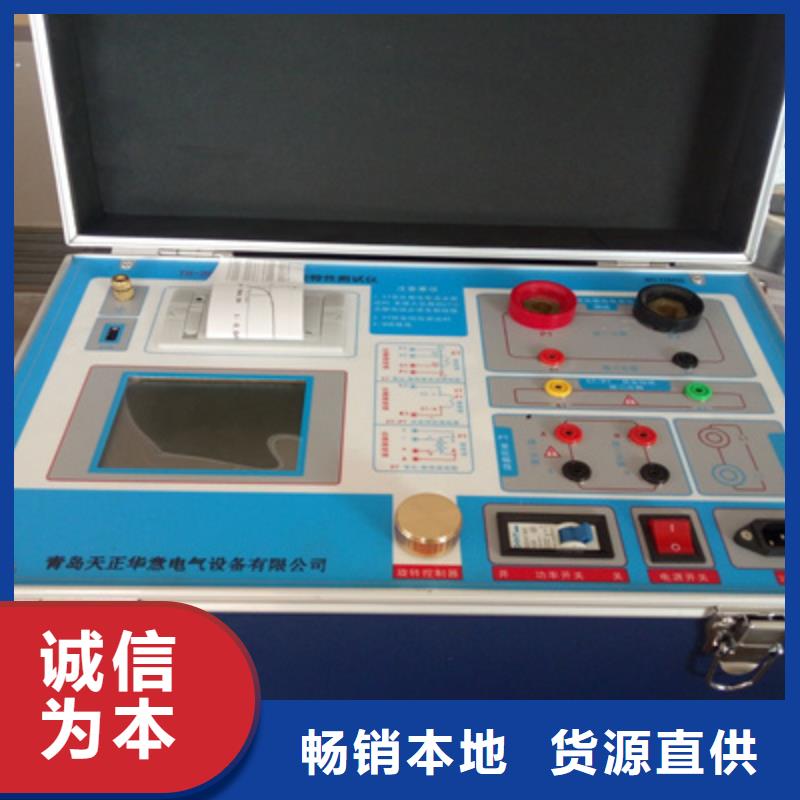

青島互感器綜合測試儀CT勵磁特性測試界面 CT勵磁特性接線圖 圖6，CT勵磁曲線圖 ，勵磁數據圖 誤差曲線參數設置界面 ，誤差曲線圖2）、伏安特性（勵磁）測試結果操作說明試驗結束后，屏幕顯示出伏安特性測試曲線（見圖6）。該界面上各操作功能如下：打 ?。嚎刂破鬟x擇“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。 勵磁數據：將光標移動至“勵磁數據”選項選定，屏幕上將顯示伏安特性試驗的測試數據列表（見圖7）。按下“退出”鍵即退回到伏安特性試驗曲線界面，控制器即可實現數據的上下翻。當頁面翻轉不動時，則已到達一頁。保 存：控制器移動至“保存”選項，按下即可將當前所測數據保存，保存成功后，屏幕上顯示“保存完畢”。成功保存后，用戶如果再按下“保存”鍵，程序會自動分辨，不保存相同的測試記錄。并且可在數據查詢菜單中進行查看。誤差曲線：在圖6的界面中，將光標移至“誤差曲線”選定后，屏上將顯示伏安特性試驗的誤差曲線的設置（見圖8）。選定后計算出的誤差曲線如圖9。 打印設定：光標移動至此選項，按下即進入打印設置界面（圖10），可根據要求選擇“默認”（程序按照一定步進打印大量電壓電流值），或選擇“自設定”（程序會按照表格中的10個電流值進行打印）。以下四項為誤差曲線計算時的設置項：額定負荷 ：CT二次側額定負荷。

<青島>天正華意電氣設備有限公司 買CT伏安特性綜合測試儀到天正華意電氣設備有限公司

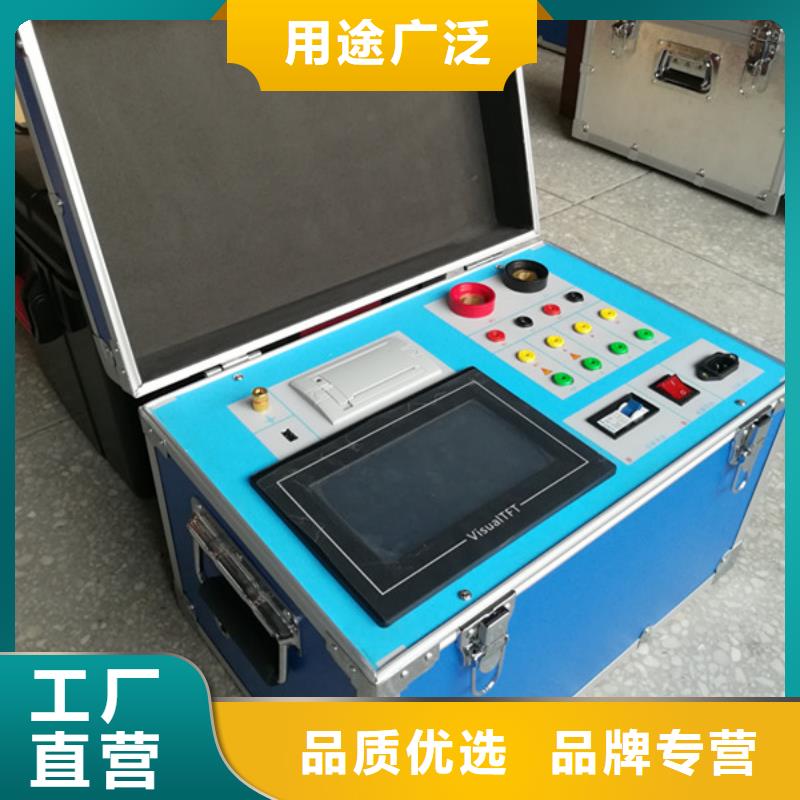

青島互感器綜合測試儀另外，儀器還具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。一、功能特點1、 電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作。2、 電位差法測量電壓互感器誤差功能，方便現場開展計量裝置現場檢定工作。3、 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。4、 電流互感器現場校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。5、 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。6、 測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有電流互感器變比、二次繞組直阻測試功能。8 采用800×480高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使操作變的更加方便、快捷。9、 采用精準的軟件算法，測量數據的準確性進一步提高。10、 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。11、 自動對測試數據進行化整，并判斷是否超差，超差數據顯示高亮色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。12、 直接出具現場檢定結論，合格或超差。13、 大規模存貯器可存儲現場測試數據多達2000條。14、 配備微型打印機，現場可將測試數據打印出來；也可以采用RS232或USB接口連接電腦將數據上傳后通過管理軟件打印數據。15、 采用工程塑料模具機箱防震、防壓，保障現場操作人員的和設備

<青島>天正華意電氣設備有限公司 買CT伏安特性綜合測試儀到天正華意電氣設備有限公司

青島互感器綜合測試儀另外，儀器還具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。一、功能特點1、 電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作。2、 電位差法測量電壓互感器誤差功能，方便現場開展計量裝置現場檢定工作。3、 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。4、 電流互感器現場校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。5、 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。6、 測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有電流互感器變比、二次繞組直阻測試功能。8 采用800×480高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使操作變的更加方便、快捷。9、 采用精準的軟件算法，測量數據的準確性進一步提高。10、 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。11、 自動對測試數據進行化整，并判斷是否超差，超差數據顯示高亮色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。12、 直接出具現場檢定結論，合格或超差。13、 大規模存貯器可存儲現場測試數據多達2000條。14、 配備微型打印機，現場可將測試數據打印出來；也可以采用RS232或USB接口連接電腦將數據上傳后通過管理軟件打印數據。15、 采用工程塑料模具機箱防震、防壓，保障現場操作人員的和設備

<青島>天正華意電氣設備有限公司
買CT伏安特性綜合測試儀到天正華意電氣設備有限公司 <青島>天正華意電氣設備有限公司

青島互感器綜合測試儀測試過程中切勿人體觸碰高壓A與N端子!??測試過程中發現異常立即按下高壓輸出開關，切斷高壓輸出！??接地端子務必可靠接地！測電容式電壓互感器上N與E（或X）必須分離！測普通電磁式電壓互感器N與E短接！??測試結束以后，務必關機后再拆除高壓線！??若要斷電重啟系統，應在切斷電源三秒后再重啟，確保硬件電路全部斷電。二、操作方法開機后儀器界面如下：點擊“誤差測量” 進入測量界面：1、誤差測量界面1）出廠編號點擊此處，彈出一個軟鍵盤，可以修改該條數據的出廠編號。2）型號系統內部存儲的型號將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的型號。 3）測試類型點擊此處，彈出一個下拉框，選擇測試類型。4）功率因數系統內部存儲的功率因數將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的功率因數。 5）頻率默認50HZ。6）電容量點擊此處，彈出一個鍵盤，輸入要測試的互感器的額定電容量。7）端子標志點擊此處，顯示測試?yán)@組名，若選擇空白，則該繞組端所有信息會被屏蔽掉。 8）是否測量點擊此處，可以選中是否進行測試該繞組誤差數據。9）額定一次電壓系統內部存儲的額定一次電壓將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定一次電壓值。10）額定二次次電壓會根據額定一次電壓自動生成，無需填寫。11）準確度等級系統內部存儲的準確度等級將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除準確度等級值。

青島互感器綜合測試儀尊敬的用戶：感謝您使用本公司互感器現場校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，敬請諒解！您有疑問，請與公司售后服務部聯系，我們定會解答您的問題。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！要求防止電擊和火災及人身傷害！只有經過專業培訓的人員才能操作此儀器/儀表。為了防止火災或電擊危險，在使用本產品進行試驗之前，請務必詳細閱讀本產品使用說明書，按 照產品額定值和標識及滿足要求的試驗環境進行試驗。產品輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，務必注意人身！請勿觸摸裸露的帶電金屬！若本產品有損壞或者有故障時，切勿繼續操作，請立即與本公司售后工程師聯系，及時對產品進行維修 。請勿在儀器無蓋板的情況下操作儀器/儀表。請勿在潮濕環境下操作。保持產品表面清潔和干燥。

<青島>天正華意電氣設備有限公司 買CT伏安特性綜合測試儀到天正華意電氣設備有限公司
買CT伏安特性綜合測試儀到天正華意電氣設備有限公司 <青島>天正華意電氣設備有限公司

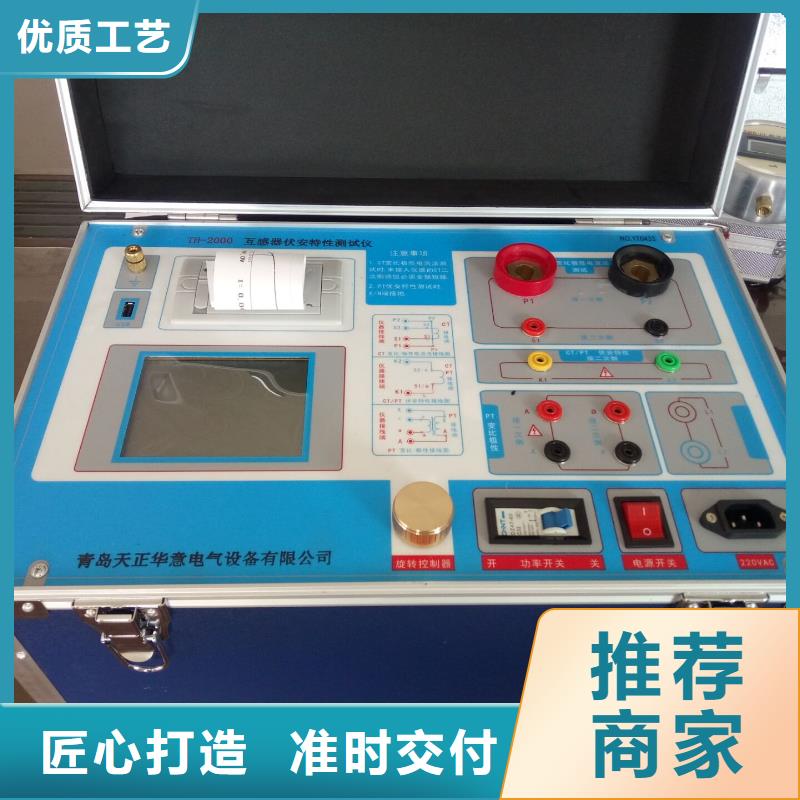

青島互感器綜合測試儀CT測試8.1、CT勵磁（伏安）特性測試在CT主界面中，點擊“伏安特性” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—3000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見界面，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。 圖4，CT勵磁特性測試界面CT伏安特性結果圖 2）、伏安特性（勵磁）測試結果操作說明試驗結束后，顯示出伏安特性測試曲線及數據（見圖5）。該界面上各操作功能如下：打 ?。狐c(diǎn)擊“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。

青島互感器綜合測試儀PT二次負荷測試界面 圖35，PT二次負荷接線圖7、直阻測試： 請參照第14頁CT直阻測試。十.數據查詢?cè)贑T/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖36），根據需要選擇“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“退出”等測試選項，選定測試項目后，進入圖39測試界面，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，在圖37中，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U(xiǎn)盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖36圖37十一.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至C盤根目錄。11.2首先，安裝“wic_x86_chs.exe”文件，其次，安裝“dotNetFx40_Full_x86_x64.exe”軟件，默認安裝地址即可。11.3安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe”操作軟件，如圖38即為上位機操作軟件。11.4在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.5如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖38中選擇打開“選擇文件”，出現圖39操作窗口，在圖39中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。

<青島>天正華意電氣設備有限公司
買CT伏安特性綜合測試儀到天正華意電氣設備有限公司 <青島>天正華意電氣設備有限公司

青島互感器綜合測試儀功能特點3二、技術指標4三、結構外觀51、結構尺寸52、面板布置53、鍵盤說明6四、液晶界面主菜單界面、CT規程測試界面83、CT單點測試界面94、CT直阻測試界面105、CT變比粗測界面116、PT變比極性測試界面127、國標查詢界面138、歷史數據查閱界面149、系統設置界面14五、使用方法151．CT校驗：152．CT直阻測量：153．PT變比極性測量：16六、注意事項18前 言電流互感器是電力系統計量裝置的重要組成部件，其精度直接影響計量裝置對用戶電費計量的準確性；因此對電流互感器的定期檢測是電力部門必須要做的工作；目前國內傳統的互感器檢定方法大多采用比較測差法，即在進行檢定互感器時，將被檢互感器二次接負荷（常用負荷箱代替），與同變比的標準互感器進行比較，由升流（升壓）器給二者提供一次電流（電壓），而二者的二次差流（差壓）信號輸入校驗儀，由校驗儀測出被檢互感器相對于標準互感器的誤差。這種檢定方法，需要大電流（電壓）電源設備、同變比的標準互感器和負荷箱。當一次電流大于1000A，電源設備容量高達數十千伏安，體積龐大，且接線困難，在現場檢定互感器很不方便。針對以上這種情況，我公司適時研發出一種輕便實用的對電流互感器進行現場檢測的設備——電流互感器現場校驗儀；本儀器是在詳細分析互感器的數學模型的基礎上開發出的互感器測試儀，在進行互感器檢定時，不需要調壓器、大電流升流器和標準互感器及負荷箱，只需帶上本儀器就可按標準測量電流互感器的比差和角差，還可測量電流1％~120％間任意百分比的比差和角差；可直接測量電流互感器和電壓互感器的變比；可定性的測量電壓互感器的比差和角差；可現場測量電流和電壓互感器的實際二次負荷，檢定特別方便。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。

<青島>天正華意電氣設備有限公司 買CT伏安特性綜合測試儀到天正華意電氣設備有限公司

青島互感器綜合測試儀額定二次 ：CT的二次側額定電流ALF ：準確限值系數，如：被測CT銘牌為“5P10”，“10”即為限制系數。5％ ：自動計算出5％誤差曲線數據并顯示誤差曲線。10％ ：自動計算出10％誤差曲線數據并顯示誤差曲線。誤差曲線界面中有三個選項：打印 ：可打印出誤差曲線圖及數據；數據 ：可顯示出誤差曲線相關數據，查看方式同伏安特性數據。退出 ：可返回上一層菜單。圖10，打印設置界面 圖11，退磁界面2、退磁試驗 1）參數設置： 在CT主界面中，選擇“退磁”后，進入測試界面見圖11，設置 二次側額定電流： 1A或5A。2）試驗： 接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始退磁。 退磁過程中光標在“開始”選項上不停閃爍，直至試驗完畢，裝置會自動停止，界面提示“退磁完畢”。3、CT變比極性試驗 1）參數設置： 在CT主界面中，選擇“變比極性”后，進入測試界面見圖12，設置一次側測試電流： 0 ～600A，測試儀P1、P2端子輸出的電流； 二次側額定電流： 1A或5A。2）試驗： 接線圖見圖13，CT一次側接P1、P2，CT二次側接S1、S2，不檢測的二次繞組要短接，設置二次側額定電流及編號后，合上功率開關，選擇“開始”選項，按下控制器，試驗即開始。試驗過程中光標在“開始”選項上不停閃爍，直至試驗完畢退出自動測試界面，或按下控制器人為中止試驗，裝置測試完畢后會自動停止試驗，試驗完成后，即顯示變比極性測試結果?？梢赃x擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即P1接CT的P1，S1接CT的S1時，極性的測試結果為減極性。

<青島>天正華意電氣設備有限公司 買CT伏安特性綜合測試儀到天正華意電氣設備有限公司 買CT伏安特性綜合測試儀到天正華意電氣設備有限公司 <青島>天正華意電氣設備有限公司

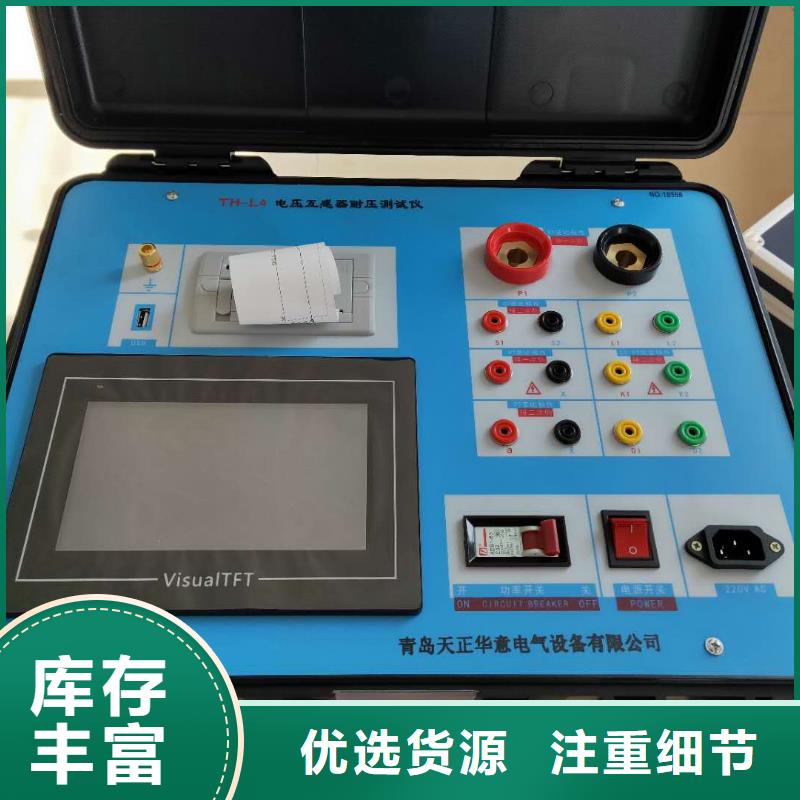

青島互感器綜合測試儀 試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖10，PT勵磁特性參數設置界面3）、PT（勵磁）測試結果操作說明，請參考CT測試結果說明9.2、PT變比極性試驗 1）參數設置：測試界面見圖11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。上方白色狀態欄會有提示“正在測試”，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖11，PT變比極性測試界面 9.4、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖12），設置好設定電壓值：0～3000V。2）、實驗：被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖12，PT交流耐壓測試界面 十.數據查詢?cè)贑T/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖13），根據需要選擇“勵磁”、“變比極性”、“退出”等測試選項，選定測試項目后，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U(xiǎn)盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖13 數據查詢界面

青島互感器綜合測試儀上下鍵在歷史數據查閱功能屏中用來翻閱記錄；?左右鍵在測試參數設置功能屏中用來切換可選的項目，可根據屏幕上方的提示用左右鍵在這些檔位中連續切換，選至需要的數值或項目；鍵：確定鍵，在開機后按下此鍵進入主菜單。主菜單下按下此鍵即進入當前指向的功能選項（反色顯示的功能條），在輸入?yún)?shù)時，作用是開始輸入和結束輸入并使剛鍵入的數字有效。退出鍵：返回鍵，按下此鍵均直接返回到主菜單；如果正在測試過程中、測試結束時按此鍵則同時返回主界面。存儲鍵：在測試結果下，按存儲鍵可存儲當前項目測試結果。查詢鍵：在主菜單下按下查詢鍵，可查詢已存儲的數據記錄。設置鍵：在主菜單下按下設置，可快速進入?yún)?shù)設置屏。F1~F5鍵：輔助功能鍵。F4是打印功能鍵。切換、自檢、幫助、開關鍵：現為保留按鍵，無實際用途。四、液晶界面液晶顯示界面主要有九屏，包括主菜單和八個功能界面，下面分別加以詳細介紹。

<青島>天正華意電氣設備有限公司

青島互感器綜合測試儀另外，儀器還具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。一、功能特點1、 電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作。2、 電位差法測量電壓互感器誤差功能，方便現場開展計量裝置現場檢定工作。3、 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。4、 電流互感器現場校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。5、 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。6、 測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有電流互感器變比、二次繞組直阻測試功能。8 采用800×480高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使操作變的更加方便、快捷。9、 采用精準的軟件算法，測量數據的準確性進一步提高。10、 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。11、 自動對測試數據進行化整，并判斷是否超差，超差數據顯示高亮色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。12、 直接出具現場檢定結論，合格或超差。13、 大規模存貯器可存儲現場測試數據多達2000條。14、 配備微型打印機，現場可將測試數據打印出來；也可以采用RS232或USB接口連接電腦將數據上傳后通過管理軟件打印數據。15、 采用工程塑料模具機箱防震、防壓，保障現場操作人員的和設備

<青島>天正華意電氣設備有限公司
買CT伏安特性綜合測試儀到天正華意電氣設備有限公司 <青島>天正華意電氣設備有限公司

青島互感器綜合測試儀誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5％、10％誤差曲線的數據中也可判斷互感器保護繞組是否合格：1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖45數據說明；2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖45數據說明；保護用電流互感器二次負荷應滿足5％誤差曲線的要求，只要電流互感器二次實際負荷小于5％誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5％以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。因此，5％誤差曲線即n/ZL曲線為圖9所示曲線。在圖45中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。

<青島>天正華意電氣設備有限公司 買CT伏安特性綜合測試儀到天正華意電氣設備有限公司
<青島>天正華意電氣設備有限公司

青島互感器綜合測試儀退磁過程中時，光標在“開始”選項上，并不停閃爍，當測試儀檢測完畢后，，裝置退磁會自動停止，界面提示“退磁完畢”。3、PT變比極性試驗 1）參數設置：測試界面見圖28。一次：0～1000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： 參照?qǐng)D29進行接線，PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。試驗過程中光標在“開始”選項上不停閃爍，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖28，PT變比極性測試界面 PT變比極性（角差比差）接線圖4、PT角差比差試驗1）參數設置：在PT測試主界面中，選擇進入“角差比差”試驗界面（如圖30），（注：應參照互感器銘牌上的實際額定變比值設定）額定一次： 3～500KV額定二次： 100V、100/√3、100/3、150V、220V額定負荷：互感器容量。實際負荷：根據額定負載的設定，可自動計算滿載與輕載兩種狀態值（輕載為滿載的25％）。2）試驗：參照?qǐng)D29進行接線，PT一次側接A、X，CT二次側接a、x。設置參數后，旋轉控制器將光標移動至“開始”選項，按下控制器，試驗即開始。

買CT伏安特性綜合測試儀到天正華意電氣設備有限公司

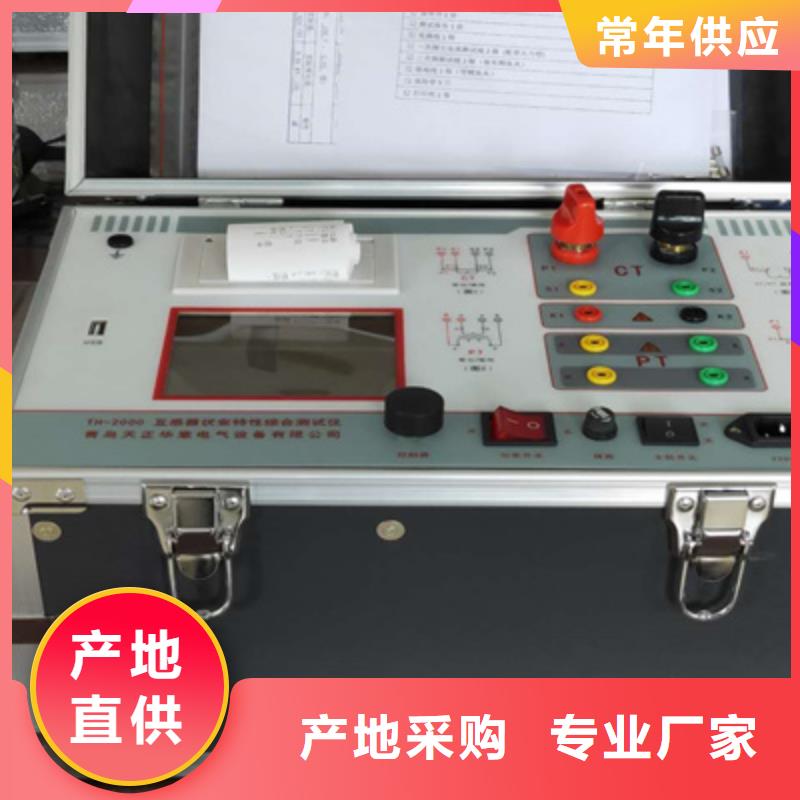

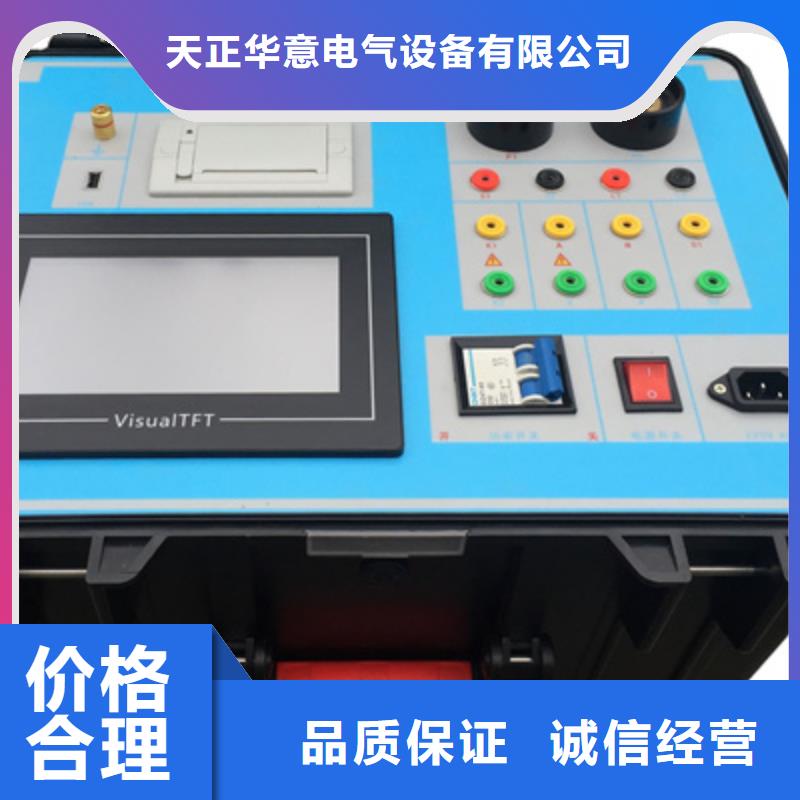

青島互感器綜合測試儀設計用途 設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。二.參考標準GB 1207-2006、GB 1208-2006三.主要特征支持檢測CT和PT滿足 GB1207、GB1208等規程要求.無需外接其它輔助設備，單機即可完成所有檢測項目.自帶微型快速打印機、可直接現場打印測試結果.操作簡便，帶有智能提示，使用戶更易上手操作。.大屏幕液晶，圖形化顯示接口.按規程自動給出CT/PT（勵磁）拐點值.自動給出5％和10％誤差曲線.可保存3000組測試資料，掉電后不丟失.支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.小巧輕便≤22Kg，非常利于現場測試.四．測試儀主要測試功能：（見表1）CT（保護類、計量類）PT伏安特性（勵磁特性）曲線 伏安特性（勵磁特性）曲線自動給出拐點值 自動給出拐點值自動給出5％和10％的誤差曲線 變比測量變比測量 極性判斷比差測量 比差測量相位（角差）測量 相位（角差）測量極性判斷 交流耐壓測試一次通流測試 二次負荷測試交流耐壓測試 二次繞組測試二次負荷測試 鐵心退磁?二次繞組測試 鐵心退磁表1五. 測試儀主要技術參數： （見表2）項 目參 數工作電源AC220V±10％ 、50Hz 設備輸出0～1000Vrms， 5Arms（20A峰值）注：0～5A為真實值，大于5A～20A為計算值大電流輸出0～1000A勵磁精度≤0.5％（0.2％＊讀數＋0.3％＊量程）二次繞組電阻測量范圍0.1～300Ω精度≤0.5％（0.2％＊讀數＋0.3％＊量程）二次實際負荷測量范圍5～1000VA精度≤0.5％（0.2％＊讀數＋0.3％＊量程）±0.1VA相位測量（角差）精度4min分辨率0.1min比差精度0.05％CT變比測量范圍≤25000A/5A（5000A/1A）精度≤0.5％PT變比測量范圍≤500KV精度≤0.5％工作環境溫度：－10℃ ～ 40℃，濕度：≤90％，海拔高度：≤1000m尺寸、重量尺寸：410mm × 260mm × 340mm

<青島>天正華意電氣設備有限公司 買CT伏安特性綜合測試儀到天正華意電氣設備有限公司

青島互感器綜合測試儀測試過程中切勿人體觸碰高壓A與N端子!??測試過程中發現異常立即按下高壓輸出開關，切斷高壓輸出！??接地端子務必可靠接地！測電容式電壓互感器上N與E（或X）必須分離！測普通電磁式電壓互感器N與E短接！??測試結束以后，務必關機后再拆除高壓線！??若要斷電重啟系統，應在切斷電源三秒后再重啟，確保硬件電路全部斷電。二、操作方法開機后儀器界面如下：點擊“誤差測量” 進入測量界面：1、誤差測量界面1）出廠編號點擊此處，彈出一個軟鍵盤，可以修改該條數據的出廠編號。2）型號系統內部存儲的型號將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的型號。 3）測試類型點擊此處，彈出一個下拉框，選擇測試類型。4）功率因數系統內部存儲的功率因數將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的功率因數。 5）頻率默認50HZ。6）電容量點擊此處，彈出一個鍵盤，輸入要測試的互感器的額定電容量。7）端子標志點擊此處，顯示測試?yán)@組名，若選擇空白，則該繞組端所有信息會被屏蔽掉。 8）是否測量點擊此處，可以選中是否進行測試該繞組誤差數據。9）額定一次電壓系統內部存儲的額定一次電壓將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定一次電壓值。10）額定二次次電壓會根據額定一次電壓自動生成，無需填寫。11）準確度等級系統內部存儲的準確度等級將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除準確度等級值。
