日照絕緣油介電強度試驗儀如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖4頁面選擇 鍵是為多杯位選擇預留的！5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5. 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6. 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值為15 min，可選范圍1～15 min（檔位增量 1 min）；間隔時間 默認值為5 min，可選范圍1～10 min（檔位增量1 min）；攪拌時間 默認值為10 s，可選范圍5～90 s（檔位增量5 s）；停升電壓 默認值為80 kV，可選范圍10～80 kV（檔位增量10kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（檔位增量1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試。7. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵進入油杯每次擊穿電壓值和平均值的存儲記錄（圖7）。圖7. 顯示子頁面按 打印 鍵打印測試結果，按 確認 鍵返回開機頁面（圖1）。

干體溫度校驗爐 日照

日照絕緣油介電強度試驗儀按下打印機前蓋板上的圓形按鈕將打印紙裝入打印機，并拉出一段（超出撕紙牙齒），注意將紙放整齊，同時注意紙的方向（紙拉出后紙卷外側面對著打印頭）；（3）合上紙艙蓋，打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗：1. 油杯清洗方法（1） 用潔凈的綢布反復擦拭電極表面和電極桿；（2）用標準規調整好電極間隙；（3）用無水乙醇清洗3～4次，然后用吹風機吹干。再用測試油樣清洗2～3次即可；2. 攪拌槳清洗方法（1） 用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手直接接觸攪拌槳；（2） 用鑷子夾住攪拌槳，浸入無水乙醇洗滌2～3次，然后用吹風機吹干； 保修卡 1張11. 合格證 1張十一、售后服務：儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現，請您速與我公司聯系，以便為您安排便捷有效的處理方案。

<日照>天正華意電氣設備有限公司
干體溫度校驗爐 日照 <日照>天正華意電氣設備有限公司

日照絕緣油介電強度試驗儀例如分壓器濾定點一和二的設定分別為0V-＞0kv，10v-＞10kv如圖8所示，此時高壓輸出為49.9kv時，儀器測量的低壓臂矢量合成電壓為29.77V，分壓器B高壓為24.95kv，低壓臂測量電壓為30.3V，則記錄完成后應在濾定點1欄填寫0-＞0，第二欄填寫2.977-＞49.9，濾定點二欄填寫0-＞0，第二欄填寫3.03-＞24.95，填寫以后如圖9所示，完成通道濾定后，儀器顯示的電壓值為接入該分壓器的實測高壓值。通道率定項目在出廠時已經被固化，如果需要更換分壓器請與供應商聯系進行再次率定3.4 數據保存與讀取試驗完成后儀器會提示用戶是否保存當前的試驗數據，點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至計算機，保存的文件名稱格式為“××年××月××日××時××分××秒 絕緣油檢測試驗”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊軟件主界面的讀取按鈕會出文件選擇對話框，選擇要讀取的歷史試驗文件，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以刪除存儲器中所存儲的歷史試驗文件。3.5 生成試驗報告圖10 試驗結果展示界面試驗完成后，試驗結果以圖10的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同，生成試驗的試驗報告格式如圖11所示。WORD格式的試驗報告默認保存路徑是“D:\\workdata\\word\\”，儀器運行時計算機的D盤必須要有”D:\\workdata”文件夾，該文件夾下保存了儀器的運行參數。

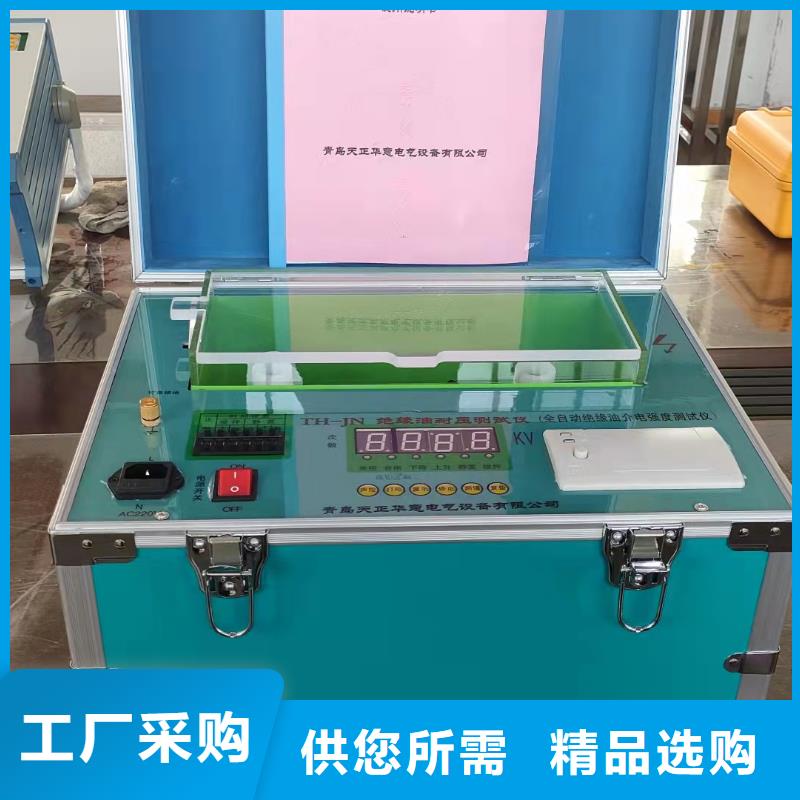

日照絕緣油介電強度試驗儀機箱及面板部件說明1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵選擇設置操作參數；3. 打印機打印測試結果；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯箱蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座于開關 良好插接AC220V 50Hz電源線；10.按壓開關 按壓此處打開或閉合箱蓋11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1. 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2. 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3. GB1986子頁面在圖3頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖3頁面選擇 鍵是為多杯位選擇預留的！4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面（圖4）。圖4. GB2002子頁面在圖4頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。

<日照>天正華意電氣設備有限公司 干體溫度校驗爐 日照
<日照>天正華意電氣設備有限公司

日照絕緣油介電強度試驗儀電極杯：把內電極螺桿插入絕緣板中心孔內，將螺母擰緊（戴干凈手套用手緊即可），擰上屏蔽罩。配電極杯后，注意不要用手直接接觸電極或絕緣表面，先用試樣油沖洗兩次再注入試樣油。注入試樣前，先讓樣品瓶傾斜開慢慢搖動，使試樣均勻（不可使樣品產生氣泡）。然后用干凈的綢布或濾紙擦凈瓶口，并倒出一些試樣沖洗瓶口，再將試樣徐徐倒入電極杯，放入內電極，輕輕旋轉并來回拉動內電極數次，取出內電極，倒去電極杯內的全部試樣，重復上述操作2～3次。讓試樣超過兩電極的高度（約18毫升）。然后將杯放入儀器的加熱器中，連好電極。配電極杯后，注意不要用手直接接觸電極或絕緣表面，先用試樣油沖洗兩次再注入試樣油。然后將杯放入儀器的加熱器中，連好電極。4、開始試驗打開儀器電源，首先在屏幕的主菜單上檢查設置溫度、油號、時間是否正確，如有必要可按第四項所述方法通過鍵盤修改設定，各種數據設定后如不修改儀器會保存不變。儀器按設定溫度自動控溫，到達設定溫度后，儀器自動恒溫30分鐘后，屏幕顯示提示試驗人員可以開始試驗。在正常情況下，試驗人員可在屏幕顯示“組，第二組，第三組”后面，按相應的“確認”鍵即可。儀器試驗完成會自動顯示并打印測試結果。如儀器工作在“主機通訊”狀態下，儀器會自動將測定結果傳送給化驗室計算機。八、安裝打印紙1、安裝紙卷與上紙：翻下打印機前蓋，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉出約2毫米，接通打印機電源，打印機走紙三行后，進入待命狀態，此時指示燈亮。按一下按鍵，指示燈滅，再按住按鍵1秒鐘以上，打印機開始走紙；或直接按住按鍵1秒鐘以上，打印機開始走紙。將打印紙的前端剪成三角形后，將打印紙退入打印機進紙口，打印紙會被打印機卷進。待打印紙從打印機機頭上方出紙口處伸出一段時，按一下按鍵停止走紙，自動進入指示燈亮的待命狀態。稍用力捏住彈性紙軸的兩端，可將彈性紙軸上的紙卷安裝到紙軸架上。2、檢測：將打印機電源關斷，按住SEL鍵后接通打印機電源，打印機進入自檢測，打印出自檢清單。3、更換色帶：打印色帶經過一段時期的使用后，打印的字跡會變淺，需要更換色帶盒。翻下打印機前蓋板，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉至色帶盒全部露出，更換色帶。

干體溫度校驗爐 日照

日照絕緣油介電強度試驗儀1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座 良好插接AC 220V 50Hz電源線；10. 電源開關 控制儀器電源通斷；11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。

<日照>天正華意電氣設備有限公司 干體溫度校驗爐 日照

日照絕緣油介電強度試驗儀規定的試驗條件下，用電爐加熱蒸發潤滑油重質液體燃料或其它石油產品的試樣，并測定燃燒后形成的焦黑色殘留物（殘炭）的重量百分數。二、結 構電爐殘炭測定器包括加熱設備與控制設備兩大部分。加熱設備主要由恒溫器、電爐、坩堝、鋼浴、蓋子、熱電偶等組成。具體如圖（一）所示。控制設備主要由溫度指示調節儀與固態繼電器等組成。其控制電路如圖（二）。1、接線盒 2、加熱器 3、坩鍋 4、坩鍋蓋 5、鋼浴蓋 6、鋼浴 7、熱電偶 8、上蓋 9、下蓋電爐殘炭測定儀示意圖（一）儀器采用模糊控制原理、專家PID自整定技術以及模塊化免維護結構，控制性能穩定可靠，用戶只需通過儀表設定控溫點溫度，儀器自動實現定點控溫（見電源理圖）。電爐殘炭原理圖（二）三、安裝與使用1、儀器開箱后，小心取出儀器，經檢查無損后再進行電氣配線。注意：必須接好地線。2、把控制箱電源插頭插到插座（20A以上）上。加熱器接入加熱設備相應的端子上，連接導線均得用適當的粗線，以免細線發熱，熱電偶與控制箱連接（＋）紅色、（－）黑色極不得搞錯。3、打開電源開關，指示燈亮，加熱器升溫。智能溫度控制儀上排數碼顯示的是爐體實測溫度，下排數碼顯示的是設定溫度。出廠時控溫點設定在520℃。另行設定控溫點溫度時，請按以下程序操作：按下鍵，上排數碼顯示SP，按加數鍵 數碼增加，按減數鍵 數碼減少，設定好溫度時，再按下鍵，回到標準模式。儀器自動控制加熱管使爐體溫度恒定到設定溫度。4、試驗方法，請用戶參照SH/T0170規定的條件進行。5、在儀器初次通電時，由于充填在加熱器里的輕質石棉灰不干，升溫時，加熱器中有水汽逸出，并有可能漏電，這不是異?，F象，經加熱一段時間，石棉灰干燥后，漏電，就恢復正常了。四、維護與檢修1．經常保持儀器清潔，防止酸、堿、油污、防潮。2．儀器出現故障時，應請專業人員修理，切勿亂拆亂卸。3．常見故障及原因。故 障 原 因指示燈不亮 電源插頭不緊 保險絲燒斷開關接觸不良 指示燈損壞加熱器不加熱 固態繼電器引線脫開，連接插線沒插緊或接觸不良加熱器加熱，控溫失靈 固態繼電器擊穿

<日照>天正華意電氣設備有限公司 干體溫度校驗爐 日照

日照絕緣油介電強度試驗儀儀器上面的按鈕所在欄目為儀器操作工具欄在儀器操作工具欄可以選擇新建試驗，保存數據，讀取數據，設置儀器參數，設定儀器通道配置，示波器設置，導出數據，查看系統幫助等操作。試驗項目選擇欄在圖4中，儀器操作工具欄的下方藍色區域為試驗項目選擇欄，用戶在試驗項目選擇欄選擇要進行的試驗項目或儀器工作模式，點擊工具欄的新建試驗將會出現試驗項目選擇欄3 工作狀態顯示欄試驗項目選擇欄的下方藍色區域為工作狀態顯示欄，此處會顯示的信息包括，儀器運行狀態，當前試驗項目，當前系統時間等信息。 示波器進入選擇的試驗項目后，試驗項目選擇欄會消失出現如圖5所示的錄波器，當試驗運行時，錄波器顯示當前的實時曲線，試驗停止后，示波器顯示擊穿瞬間的電壓曲線，并提供曲線分析功能，用戶可以通過“工具尺”定位曲線某一點的信息，也可以縮放查看曲線的局部信 試驗參數顯示欄在工作狀態顯示欄左下方為試驗參數顯示欄，在選擇試驗后，此欄會顯示當前試驗的參數配置，點擊設置參數可以改變當前的試驗參數配置試驗操作欄在工作狀態顯示欄右下方為試驗操作欄，此處可以控制試驗的開始，停止和數據、曲線結果顯示轉換。第三章 儀器軟件操作在TH-100型絕緣油介電強度測試儀校驗裝置的附件光盤中有一個儀器設置儀器設置儀器設置選項用于設置試驗單位，試驗人員，試驗地點等信息。所有這些設置信息會被自動加入到試驗報告中，在軟件操作主界面中點擊“儀器設置按鈕”儀器設置對話框。設置參數后重啟軟件，所有的設置信息都會被自動保存，下次再次啟動軟件時系統時會維持上次修改的運行參數，儀器設置的所有參數不影響試驗流程控制和結果參數計算，所有這些參數只與word試驗報告的顯示有關。儀器設置界面中的參數含義為：1 測試儀信息：當前的試驗地點，試驗人員，試驗單位，儀器編號，試驗編號，試驗報告頁腳/頁眉內容，這些信息都會被反應在自動生成的試驗報告中，便于儀器自動生成規范的試驗報告2 時間設置：點擊“時間設置”按鈕可以設置系統的當前時間信息。3 虛擬鍵盤：如果儀器啟動后右上角沒有橙黃色的方形圖標，則可點擊此處的“虛擬鍵盤”啟動儀器的虛擬鍵盤，虛擬鍵盤的功能和實際鍵盤完全一致（僅對嵌入式主機版本的軟件有效）4 軟件升級接口，是儀器的應用軟件自動升級接口，儀器供應商會根據使用過程中用戶的反饋發布新的儀器軟件升級包，用戶可以從供應商處獲得軟件升級包。

日照絕緣油介電強度試驗儀機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座 良好插接AC 220V 50Hz電源線；10. 電源開關 控制儀器電源通斷；11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是100 kV，可選范圍10 kV～100 kV（增量Δ＝10 kV）。選擇完畢后，按 確認 鍵返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（

<日照>天正華意電氣設備有限公司 干體溫度校驗爐 日照

日照絕緣油介電強度試驗儀按使用者需求進行操作；若按下銅片測量鍵，屏幕顯示如下：儀器顯示當前浴內溫度和默認浴內恒溫溫度（銅片）100℃值。然后按下“控溫啟動”鍵，儀器進入自動控溫狀態。儀器設有6組計時器，可分別進行計時啟動，并顯示計時值。2.2 將按國標SH/T0304-92《電氣絕緣油腐蝕性硫試驗法》方法規定進行試驗等操作。2.3 若按下銀片測量鍵，屏幕顯示如下：儀器顯示當前浴內溫度和默認浴內恒溫溫度（銀片）140℃值。然后按下“控溫啟動”鍵，儀器進入自動控溫狀態。儀器設有6組計時器，可分別進行計時啟動，并顯示計時值。2.4 將按國標SH/T0804-2007《電氣絕緣油腐蝕性硫試驗銀片試驗法》方法規定進行試驗等操作。五、保管和使用期限：1、儀器應存放在-10～＋40℃，相對濕度在80％以下空間內，并且空氣中不應含有足以引起腐蝕的氣體和有害物質。2、在用戶遵守產品的保管、使用、安裝、運輸規則的條件下，以制造廠發貨日期起一年內因制造質量不良或不能正常工作時，制造廠應負責免費為用戶修理產品或更換零件。六、注意事項：１．儀器外殼應與大地接觸良好以保證；２．在更換保險絲或其它零部件時，應拔下電源插頭；３．非本廠維修人員不得隨意拆啟儀器；４．儀器使用完后，應切斷電源。

<日照>天正華意電氣設備有限公司 干體溫度校驗爐 日照

日照絕緣油介電強度試驗儀使用方法與操作步驟1、常規檢查：本儀器當需要自動保持測量第3秒的讀數時，可打開后蓋把K0開關撥向ON。2） 放入電池：本儀表出廠時就已經在儀表內安裝好電池。一節新電池約可供本儀表測量幾千次，當發現儀表自檢讀數偏低10個數之前就應更換。使用十字螺絲刀打開本電導儀后蓋就能更換。該層迭電池型號為6F22型，規格為9V3）檢查零位：本儀表在不帶探頭時，其‘M’按鈕按住時的數字讀數應為000±2。當環境溫濕度較高，儀表零位會偏離幾個數可用數學方法減去零位數，如果為了讀數方便，這時，可用鐘表螺絲刀調節儀表內部‘0’電位器調正。 4）自我校驗：本儀表當同時按入和兩個按鈕時，顯示數應為‘400’。如果讀數390以下，則往往是電池電力已盡，可打開儀表后蓋更換新電池再試。在電池的電力正常情況下如果讀數偏差±10個數以上（說明儀表的系統誤差增加了2.5％以上），則應送到本儀表制造計量部門重新校準儀表。5) 檢查探頭：把探頭擰在儀表輸入插座上(當遠測時還需要接上延伸電纜)在探頭未浸入油料前操作‘M’按鈕檢查儀表其零位應不變。
