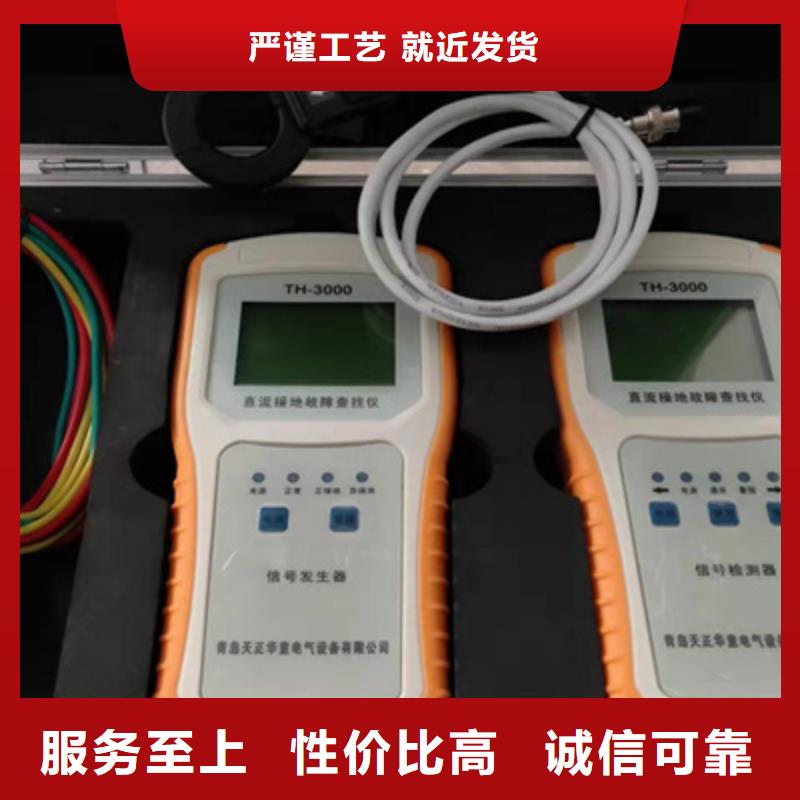

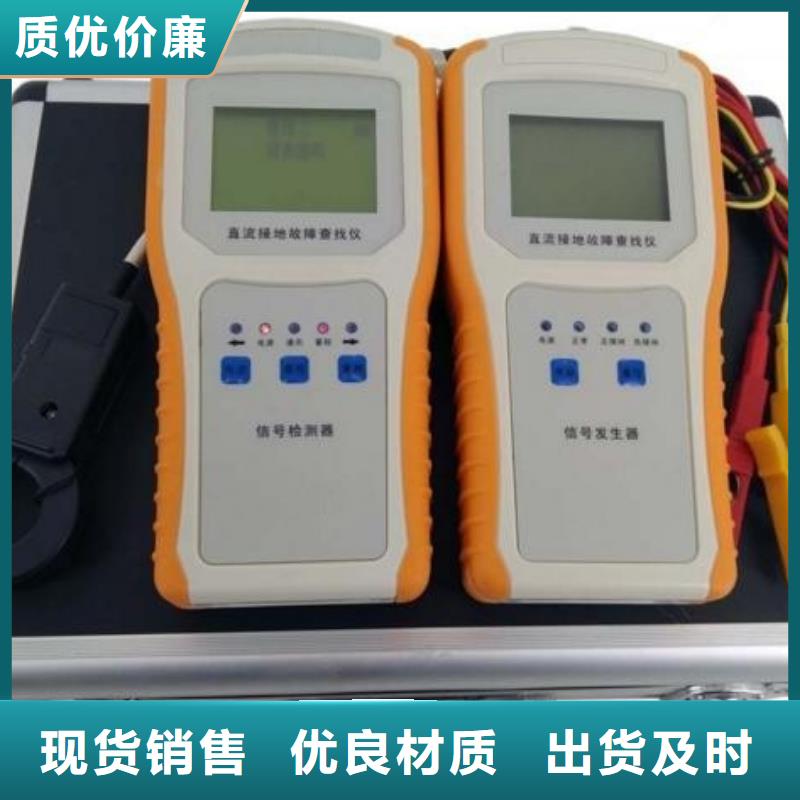

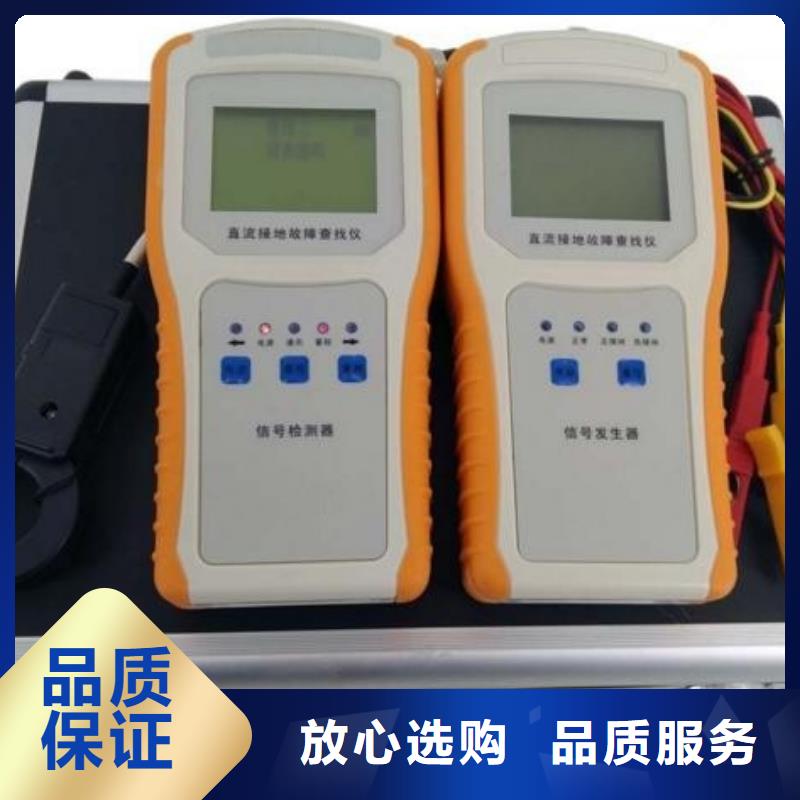

山南直流系統接地故障定位儀便攜式直流接地檢測儀是新一代直流接地故障測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。TH-3000便攜式直流接地檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。本儀器與國內外同類型的儀器相比具有以下優點：使用簡單。

山南直流系統接地故障定位儀在沒有接地的情況下，系統分析儀不會向系統發出任何信號，同時也不會向探測儀發出同步信號。在自檢時，請確保直流系統中不存在其它向直流系統發出信號的設備，如有，請退出后測試，包括在后面的查找過程中均需將存在信號源的設備退出直流系統，否則有可能對檢測帶來干擾。（3 ）檢測開始設備自檢通過后，即可對系統支路逐一檢測，為了保證檢測的順利進行，在將探測儀遠離分析儀進行檢測時，不要關閉探測儀電源。探測儀共有三項功能可供用戶使用，分別是“故障探測”“絕緣分析”“電流檢測”，三項功能可通過功能鍵進行切換。故障探測功能 設備內部設定了不同電壓等級系統的支路接地阻抗檢測門限值，當支路絕緣故障小于該門限值時，檢測結果顯示接地故障告警信號，并告之接地故障點方向；當支路絕緣故障大于該門限值時，檢測結果顯示非接地信號；同時，為方便用戶判斷被測支路的絕緣狀況，測試結果還將顯示檢測的絕緣量化指數，絕緣指數越高表示絕緣情況越差，越低表示絕緣情況越好。電壓等級/V2448110220接地檢測門限值/KΩ7153060設備接地檢測門限表絕緣分析功能 選擇該功能項之后，探測儀會把被測支路的絕緣阻抗大小及波形顯示出來并且指示接地點方向，可測量的阻抗范圍如下表：電壓等級/V2448110220阻抗測量范圍/KΩ0-700-1500-3000-600探測儀阻抗測量范圍表如果被測支路存在絕緣故障，檢測完成之后顯示示意圖如下：絕緣分析功能電流檢測功能

<山南>天正華意電氣設備有限公司 變頻大地網接地電阻測試儀山南歡迎電詢

山南直流系統接地故障定位儀本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：信號發生器原理圖信號接收器原理圖三、技術指標1、信號發生器?輸出信號頻率：2.5Hz?信號空載輸出電壓：±20V±5％?信號電壓幅值誤差：＜5％?信號短路輸出電流：≤80mA?輸出口抗沖擊能力：400V直流沖擊?電源電壓：AC220V±10％?電壓頻率：50Hz±5％?輸入保險：200mA?功率：3W?體積：300mm×270mm×200mm2、信號接收器?信號電流檢測靈敏度：0.5mA?信號發生器阻抗：40K?輸出電流：2.5毫安?接收器顯示：數字0-19?體積：210mm×100mm×32mm?A鉗口尺寸：Φ50mm?B鉗口尺寸：Φ7mm×9mm3、整機?檢測接地電阻：300KΩ?檢測電容：20μF?接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ?接地電容檢測范圍：3-60uF?接地電容測量精度：3-10uF 誤差≤1uF四、儀器結構1、整機構成①信號發生器 ②信號接收器 ③A鉗（大鉗）④B鉗（小鉗） ⑤信號輸出線 ⑥電源線2、信號發生器（見圖1）圖1 信號發生器面板圖示意圖【電源輸入】：信號發生器工作時需要外接AC220V電源，該電源插座下部方框內有一保險絲（2A）。【電源開關】：開機時將開關標有“I”的一端按下，關機時將另一端標有“O”的一端按下?！据敵鲋甘尽浚捍蜷_電源后信號發生器即開始輸出信號，信號輸出正常時，輸出指示燈會閃爍，表示有正常低頻電壓輸出?！拘盘栞敵觥浚盒盘栞敵隹?。

<山南>天正華意電氣設備有限公司 變頻大地網接地電阻測試儀山南歡迎電詢

山南直流系統接地故障定位儀故障定位畫面如下：故障定位畫面該畫面顯示了被測回路的電流波形圖、絕緣阻抗大小、故障點方向等信息。上圖中左圖為接A型采集器時對故障支路進行檢測的顯示界面，右圖為接D型采集器對故障支路檢測的顯示界面。對于存在故障支路的檢測，從圖中可以看出探測儀檢測到了與分析儀所發同頻率信號和投入檢測橋同頻率的電流信息，并以波形的形式顯示出來，檢測完成之后并指出故障點的方向。故障點方向顯示為“同向”或“反向”，該方向是相對于檢測點的采集器標識方向而言。如果同向，表示故障點方向和采集器標識的方向一樣；反之，相反。對于純電阻回路，同步點箭頭，指示在電流波形的波峰或者波谷位置；對于有分布電容的回路，指示在電流波形的波峰和波谷之間。故障電流頻譜分析畫面如下：故障電流頻譜分析由兩幅畫面組成，上圖中左圖為故障電流頻譜原始電流波形圖，右圖為經FFT變換后的頻譜圖。該功能先將原始電流信號以波形顯示出來，然后進行快速FFT變換，再將該故障電流的頻譜圖顯示出來，并計算出電流幅值的頻點及故障電流幅值。直流電流測試畫面如下：在該界面下按“測試”鍵可對當前測試電流進行清零操作?！半娏鳒y量”功能只適合使用D型采集器，如果使用A型采集器，界面會提示“請接D型鉗表”，即需將A型采集器更換成D型采集器后進行電流測量操作。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。

變頻大地網接地電阻測試儀山南歡迎電詢 <山南>天正華意電氣設備有限公司

山南直流系統接地故障定位儀撥碼開關工作狀態開機顯示強制信號模式檢測范圍/kΩ＠220V123限幅/V限流/mA關關關201992.0非強制模式0—100開關關502994.00—200關開關00996.00—50開開關x1998.00—600關關開201993.0強制模式0—100開關開502995.00—200關開開x2997.00—50開開開x3999.00—600設備出廠默認為開機顯示998.0模式，即不限幅，限流1mA。強制信號模式：在強制信號模式下，如果系統接地阻抗發生變化，信號電流大小保持不變；在非強制信號模式下，如果系統接地阻抗發生變化，且變化超過一定門限值，分析儀重新計算信號電流大小。開機顯示996.0模式下，分析儀工作在不發信號模式下。限幅在表格中表示為“x”表示該檔位沒有限幅。（4 ）檢測技巧“鉗單根”的檢測方法如果是正極接地，將采集器鉗在正極電纜上，檢測方法同上；如果是負極接地，則鉗在負極電纜上，檢測方法同上。多回路線一起檢測提高檢測效率將采集器鉗在這扎電纜上（注：采集器鉗口必須能完全閉合），如果檢測出絕緣正常，說明被檢測的這扎電纜都沒有接地故障；如果通過檢測判斷該扎線纜存在絕緣故障，說明被檢測的這扎電纜中有一回路或多回路有接地故障，必須將該扎電纜分開檢測。分析儀接入點說明根據直流系統接地故障的情況，將分析儀接到靠近蓄電池輸出端的正、負母線和地線上。檢測時，應使分析儀始終接在直流支路的電源端，而探測儀始終在直流支路的負荷端進行檢測。

山南直流系統接地故障定位儀故障定位畫面如下：故障定位畫面該畫面顯示了被測回路的電流波形圖、絕緣阻抗大小、故障點方向等信息。上圖中左圖為接A型采集器時對故障支路進行檢測的顯示界面，右圖為接D型采集器對故障支路檢測的顯示界面。對于存在故障支路的檢測，從圖中可以看出探測儀檢測到了與分析儀所發同頻率信號和投入檢測橋同頻率的電流信息，并以波形的形式顯示出來，檢測完成之后并指出故障點的方向。故障點方向顯示為“同向”或“反向”，該方向是相對于檢測點的采集器標識方向而言。如果同向，表示故障點方向和采集器標識的方向一樣；反之，相反。對于純電阻回路，同步點箭頭，指示在電流波形的波峰或者波谷位置；對于有分布電容的回路，指示在電流波形的波峰和波谷之間。故障電流頻譜分析畫面如下：故障電流頻譜分析由兩幅畫面組成，上圖中左圖為故障電流頻譜原始電流波形圖，右圖為經FFT變換后的頻譜圖。該功能先將原始電流信號以波形顯示出來，然后進行快速FFT變換，再將該故障電流的頻譜圖顯示出來，并計算出電流幅值的頻點及故障電流幅值。直流電流測試畫面如下：在該界面下按“測試”鍵可對當前測試電流進行清零操作。“電流測量”功能只適合使用D型采集器，如果使用A型采集器，界面會提示“請接D型鉗表”，即需將A型采集器更換成D型采集器后進行電流測量操作。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。

<山南>天正華意電氣設備有限公司 變頻大地網接地電阻測試儀山南歡迎電詢

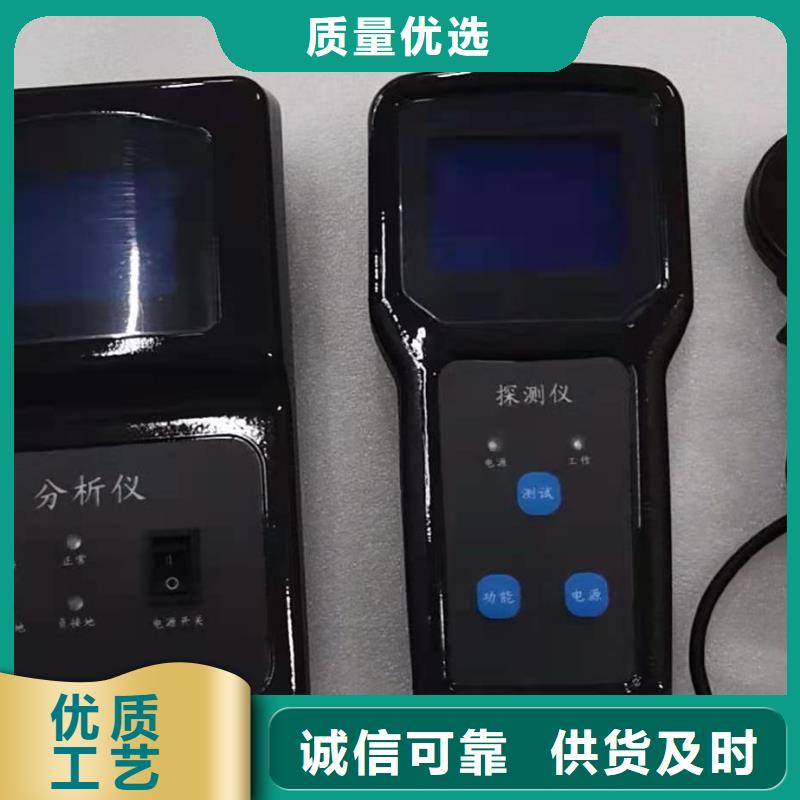

山南直流系統接地故障定位儀 使用方法5．1 接線5．1．1 分析儀接線分析儀共配有兩段連接插頭，其中I段包括一條紅色連接線、一條黑色連接線以及一條黃色連接線；II段包括一條紅色連接線以及一條黑色連接線。將配備的紅、黃、黑三條連接線插座一端按顏色標記插入分析儀I段插頭處；斷開電源開關，將紅、黃、黑三條連接線的另一端按如下述接入：將紅色連接線的紅夾連接到第I段母線的正極處；將黃色連接線的黃夾連接到第I段母線的地；將黑色連接線的黑夾連接到第I段母線的負極處；如果要檢測直流互竄，需將配備的紅、黑兩條線按下述接入裝置與系統：將紅色連接線與黑色連接線插座一端按顏色標記插入分析儀II段插頭處；將紅色連接線的紅夾連接到第II段母線的正極處；將黑色連接線的黑夾連接到第II段母線的負極處；如下圖示：不做直流互竄檢測時不接第II段母線的兩條連接線。5．1．2 探測儀與采集器連接將充滿電量的4節5號充電電池裝入探測儀的電池倉內；將采集器航空插一端與探測儀插座相連接。5．1．3上電檢查各部分接線無誤后，開啟分析儀電源開關，電源指示燈與液晶屏均被點亮，設備進入工作狀態，如果系統不存在接地，則分析儀正常指示燈亮，如果存在正接地則正接地指示燈亮，如果存在負接地則負接地指示燈亮。5．2 操作5．2．1 分析儀操作分析儀面板上共有四個按鍵，可對分析儀的工作參數進行調整，按鍵排列圖如下：調幅：通過該按鍵可以實現電流信號幅值大小的調節，電流信號幅值可在0mA0.25mA0.5mA1mA2mA之間進行循環設定，開機默認為1mA。復位：通過該按鍵可以實現程序重新初始化重新運行。波形：通過該按鍵可以實現電流波形的選擇，電流波形可選擇為方波或正弦波，當設定為方波時分析儀狀態欄波形顯示為“”，當設定為正弦波時分析儀狀態欄顯示為“”，開機默認為“”。

<山南>天正華意電氣設備有限公司 變頻大地網接地電阻測試儀山南歡迎電詢
變頻大地網接地電阻測試儀山南歡迎電詢 <山南>天正華意電氣設備有限公司

山南直流系統接地故障定位儀接地點方向的判定：接地點方向的判定是由卡線時鉗表箭頭的方向與檢測器所顯示的箭頭方向共同決定：以鉗表箭頭方向為參考方向，在檢測時，鉗表方向不變，當檢測器顯示的箭頭方向向下，說明接地點方向與鉗表箭頭方向是相反方向；當檢測器顯示的箭頭方向向上，說明接地點方向與鉗表箭頭方向是相同方向。6.6 利用“接地點方向”檢測環路接地：系統中如果有兩條支路的一極或兩極連接在一起，形成閉環系統，稱之為環路。通常環路以以下幾種形式出現：1)兩條支路的正極和負極分別相連形成環路；2)兩條支路的正極或者負極中的一極相連形成環路；3)兩條支路中一條支路的正極通過負載與另一條支路的負極相連成環路。如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時信號發生器所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向?？筛鶕较蚺袛嘟拥攸c。6.7 利用“波形”來判斷接地在檢測時，可以根據故障檢測器接地燈是否亮來判斷接地，同時也可以根據液晶上所顯示波形來判斷接地。其波形如下：(1)．非接地波形(2)．68K接地量程1接地實測波形(3)．68K接地量程1接地實測結果(4)．68K接地量程2接地實測波形(5)．68K接地量程2接地實測結果數值通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越?。徊ㄐ卧狡交f明被檢測支路絕緣越好。（注：“量程一”可自動判斷接地，并顯示絕緣狀況。“量程二”是根據波形進行判斷接地，并檢測出漏電流大小。）6.8 電池的檢查：檢測時隨時注意故障檢測器電池電量指示，如發現電量不足時，應立即充電，以保證檢測精度。

<山南>天正華意電氣設備有限公司 變頻大地網接地電阻測試儀山南歡迎電詢

山南直流系統接地故障定位儀 功能特點1．主要功能介紹系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現0—300V的電壓監測范圍；（系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，可實現0—999.9KΩ的測量；．交流竄電檢測功能，儀器可判斷直流系統中的交流竄電故障，并可測量直流系統中串入的交流電電壓值，交流電壓測量范圍為0—280V；．支路絕緣阻抗測量功能，儀器測量每條支路的正負對地絕緣阻抗大?。恢方拥毓收宵c定位功能，儀器可實現接地故障支路接地故障點的定位功能；．電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA；（．具有不發信號接地查找功能，裝置可以在不向系統注入任何信號的條件下實現接地故障點的定位；（方向顯示功能，對于測試出有接地指示的支路，儀器將會有方向指示箭頭提示用戶接地點與所查找接地點之間的相對方向，提高查找效率。絕緣指數分析功能，在使用接地功能檢測時，檢測完一條支路后，探測儀會顯示該條支路的絕緣指數情況，供用戶參考分析。（．波形曲線顯示功能，在使用探測儀對被測支路絕緣狀況進行檢測時，顯示屏會以波形曲線形式顯示被測支路電流變化情況，方便使用者快速準確地實現故障點的查找。

<山南>天正華意電氣設備有限公司

山南直流系統接地故障定位儀本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：信號發生器原理圖信號接收器原理圖三、技術指標1、信號發生器?輸出信號頻率：2.5Hz?信號空載輸出電壓：±20V±5％?信號電壓幅值誤差：＜5％?信號短路輸出電流：≤80mA?輸出口抗沖擊能力：400V直流沖擊?電源電壓：AC220V±10％?電壓頻率：50Hz±5％?輸入保險：200mA?功率：3W?體積：300mm×270mm×200mm2、信號接收器?信號電流檢測靈敏度：0.5mA?信號發生器阻抗：40K?輸出電流：2.5毫安?接收器顯示：數字0-19?體積：210mm×100mm×32mm?A鉗口尺寸：Φ50mm?B鉗口尺寸：Φ7mm×9mm3、整機?檢測接地電阻：300KΩ?檢測電容：20μF?接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ?接地電容檢測范圍：3-60uF?接地電容測量精度：3-10uF 誤差≤1uF四、儀器結構1、整機構成①信號發生器 ②信號接收器 ③A鉗（大鉗）④B鉗（小鉗） ⑤信號輸出線 ⑥電源線2、信號發生器（見圖1）圖1 信號發生器面板圖示意圖【電源輸入】：信號發生器工作時需要外接AC220V電源，該電源插座下部方框內有一保險絲（2A）?！倦娫撮_關】：開機時將開關標有“I”的一端按下，關機時將另一端標有“O”的一端按下?！据敵鲋甘尽浚捍蜷_電源后信號發生器即開始輸出信號，信號輸出正常時，輸出指示燈會閃爍，表示有正常低頻電壓輸出。【信號輸出】：信號輸出口。

變頻大地網接地電阻測試儀山南歡迎電詢

山南直流系統接地故障定位儀（因為分析儀內部有平衡電橋，如果接在某一條支路中，在使用探測儀進行查找時將會誤以為該支路存在絕緣異常現象）利用“絕緣量化指數”檢測多點接地：系統有多個接地故障，或者正、負直流母線均有接地故障，在各回路的檢測中，裝置會自動探測出接地故障較嚴重的支路，然后檢測出接地故障點。檢測中分析檢測結果，接地故障較嚴重的（正或負）接地故障。也可利用“絕緣程度條”和參考“絕緣程度百分比”的量化指數，比較測試結果的微小差異。該故障排除后再進行其他支路的檢測，并將接地故障點逐一檢測排除。接地點方向的判定：接地點方向的判定是由卡線時采集器箭頭的方向與探測儀所顯示的箭頭方向共同決定：以采集器箭頭方向為參考方向，在檢測時，采集器方向不變，當探測儀顯示的箭頭方向向下，說明接地點方向與采集器箭頭方向是相反方向；當探測儀顯示的箭頭方向向上，說明接地點方向與采集器箭頭方向是相同方向，如下圖示：探測儀顯示向下箭頭 探測儀顯示向上箭頭利用“接地點方向”檢測環路接地：系統中如果有兩條支路的一極或兩極連接在一起，形成閉環系統，稱之為環路。通常環路以以下幾種形式出現：（1）兩條支路的正極和負極分別相連形成環路；（2）兩條支路的正極或者負極中的一極相連形成環路；（3）兩條支路中一條支路的正極通過負載與另一條支路的負極相連形成環路。

<山南>天正華意電氣設備有限公司
<山南>天正華意電氣設備有限公司 變頻大地網接地電阻測試儀山南歡迎電詢

山南直流系統接地故障定位儀找到了故障支路可以順著這條支路查找接地故障點檢測探頭沿著這條支路向后移動如果測量電阻突然變大此測量點之前的附近點便是接地故障點（即接地點就在這兩個測量點之間）。7、排除故障點后再看發送器正負對地是或都顯示999K。8、檢測探頭與接收器之間的電纜線為1.5米，信號發送器輸出線為2.3米。線的長度可以加長需特別說明。六、故障檢測時的注意事項及小技巧1.信號發送器夾在母線上，開機后檢測出是正接地或者負接地，接著將“母線/支路”開關置“支路”上，就可以用接收器順其查找了。這時如果欲返回查看母線接地狀態，把“母線/支路”開關置“母線”上，檢測兩次，以獲得穩定的測量值。特別注意：當“母線/支路”開關置支路5分鐘后，如果返回查看母線狀態后想立即置支路，發送器必須重啟直到顯示接地阻值，然后把開關置支路端。2.若找到接地的支路后，要進一步查找該支路以下的分支路。3.將電流鉗夾在線上的不同地點，如果A點檢測到有接地，而B點檢測到沒有，則故障在A-B之間的線路上。4.當電流鉗在夾線或從線路上拿開時，可能顯示的電阻比較小并發出報警，此時為無效報警，因為探頭的張開和閉合都將對電流鉗內部的線圈有影響，此時應等待至顯示穩定后，再進行判斷。七、注意事項1、在使用本儀器之前，請詳細閱讀本儀器的使用說明。2、使用本儀器時，如果直流系統母線已有絕緣監測裝置時，必須關掉或退出，以免干擾本儀器的測試。3、使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。

山南直流系統接地故障定位儀 使用方法5．1 接線5．1．1 分析儀接線分析儀共配有兩段連接插頭，其中I段包括一條紅色連接線、一條黑色連接線以及一條黃色連接線；II段包括一條紅色連接線以及一條黑色連接線。將配備的紅、黃、黑三條連接線插座一端按顏色標記插入分析儀I段插頭處；斷開電源開關，將紅、黃、黑三條連接線的另一端按如下述接入：將紅色連接線的紅夾連接到第I段母線的正極處；將黃色連接線的黃夾連接到第I段母線的地；將黑色連接線的黑夾連接到第I段母線的負極處；如果要檢測直流互竄，需將配備的紅、黑兩條線按下述接入裝置與系統：將紅色連接線與黑色連接線插座一端按顏色標記插入分析儀II段插頭處；將紅色連接線的紅夾連接到第II段母線的正極處；將黑色連接線的黑夾連接到第II段母線的負極處；如下圖示：不做直流互竄檢測時不接第II段母線的兩條連接線。5．1．2 探測儀與采集器連接將充滿電量的4節5號充電電池裝入探測儀的電池倉內；將采集器航空插一端與探測儀插座相連接。5．1．3上電檢查各部分接線無誤后，開啟分析儀電源開關，電源指示燈與液晶屏均被點亮，設備進入工作狀態，如果系統不存在接地，則分析儀正常指示燈亮，如果存在正接地則正接地指示燈亮，如果存在負接地則負接地指示燈亮。5．2 操作5．2．1 分析儀操作分析儀面板上共有四個按鍵，可對分析儀的工作參數進行調整，按鍵排列圖如下：調幅：通過該按鍵可以實現電流信號幅值大小的調節，電流信號幅值可在0mA0.25mA0.5mA1mA2mA之間進行循環設定，開機默認為1mA。復位：通過該按鍵可以實現程序重新初始化重新運行。波形：通過該按鍵可以實現電流波形的選擇，電流波形可選擇為方波或正弦波，當設定為方波時分析儀狀態欄波形顯示為“”，當設定為正弦波時分析儀狀態欄顯示為“”，開機默認為“”。

<山南>天正華意電氣設備有限公司 變頻大地網接地電阻測試儀山南歡迎電詢

山南直流系統接地故障定位儀設備特點（1）高可靠性的設計裝置采用進口16位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。（2）精密選材裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；（3）人性化的人機交互界面“分析儀”與“探測儀”均采用液晶顯示屏供用戶查看信息；操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。（智能化的檢測識別系統“分析儀”可以自動識別系統電壓等級；“分析儀”在系統絕緣阻抗發生變化后可以快速顯示絕緣阻抗信息；“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；“探測儀”檢測完成之后，如被測支路有絕緣故障，會判斷出故障點相對測試點的方向信息。（5）完備的測試功能與處理故障能力“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類絕緣故障情況。
