榆林交流采樣現場校驗儀交流電壓校準交流電壓校準分為交流電壓檔位源（輸出）滿度校準和交流電壓檔位表（裝置內部標準表）滿度校準。調試員一般只需對各相超差的交流電壓檔位進行“表校準”。也可源、表同時校準。A 交流電壓檔位源校準A．1 “交流電壓檔位源校準”界面如圖29。在這里，可通過數字鍵“7”選擇所校的檔位；數字鍵“8”選擇所校交流電壓的相別；按數字鍵“9”可切換到交流電壓檔位“表校準”。A．2 校準方法A．2．1 選擇好所校的檔位、相別后，按 “1”至“5”鍵步進，配合“6”（升/降）鍵調節輸出電壓，使外接更高等級的標準表讀數為該檔位的滿度，誤差在±0.02％之內，再按“OK”鍵進行確認源已調好（此時界面中“新系數”一欄中將顯示新的系數）。此時若要進行該相、該檔的表校準時，可按數字鍵“9”切換到交流電壓檔位“表校準”后，直接按“OK”鍵進行確認表已調好。A．2．2 如需校該檔位其它相的源時，按數字鍵“8”切換到所需校的相。按本節A．2．1步驟進行校準。A．2．3 在完成該檔位各相校準后，按“存儲”鍵，界面顯示“序號輸入：”，如圖30。不必輸入數字，直接按“OK”鍵（此時界面中“原系數”一欄的系數將與“新系數”一欄中的系數一樣）完成存儲工作，也可輸入數字后按“OK”鍵完成存儲工作并方便以后查詢

<榆林>天正華意電氣設備有限公司 多功能精密校準儀口碑好

榆林交流采樣現場校驗儀操作說明5．1注意事項： 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。 電壓輸出不能短路，電流輸出不能開路。 在源操作中要改變電壓或電流檔位，需先將電壓或電流降為零，然后再切換檔位。校驗75mV表，需專用四芯測試線，輸出端在后板上。＊ 裝置檢定三相兩元件表時，被檢儀表的B相接裝置電壓的公共端Uo（黑端）。 裝置檢測交流單相表時，被檢儀表輸入接裝置的A相輸出端。 裝置檢定電流輕負載表時，請將后板重載/輕載開關向下切換到“輕載（切到“重載”時裝置交流電流輸出為輸出容量；“輕載”時輸出容量約是重載時的一半）。如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 關機的順序是先將電壓、電流退到零，再撳電源開關。按存儲鍵后數據存儲未結束不可中斷電源，以免數據遭到破壞！進行初始化時，不可中斷電源，以免數據遭到破壞！交流采樣器·變送器·儀表校驗裝置1：源操作：指示儀表3：變送器4：交流采樣5：檔位校準6：遠控青島天正華意電氣設備有限公司圖35. 主菜單開機后液晶顯示器出現圖3所示主菜單畫面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作源操作是指在裝置輸出范圍內，根據需要對交流、直流輸出進行設置，可采用“比對法”進行檢測儀表。源操作分為“交流輸出設置”操作和“直流輸出設置”操作。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”則顯示如圖4。在這里，可根據需要對交流源輸出進行設置。

<榆林>天正華意電氣設備有限公司 多功能精密校準儀口碑好

榆林交流采樣現場校驗儀 主要特點：3.1、整機采用“閉環”控制，輸出精度、穩定度高。3.2、數字合成正弦波信號發生器，失真小，可靠性高。3.3、LCD屏顯示。3.4、輸出調節可以“按位”調節，也可按“百分比”調節。3.5、交直流電壓輸出范圍 0~1000V。3.6、交直流電流輸出范圍0~20A。3.7、配鉗形表線圈交直流電流可達1000A3.8、供選擇的交流頻率四種：50Hz、60Hz、400Hz。3.9、電壓短路、電流開路自動保護。 4、技術指標：4.1、穩定性： AC＜滿量程的0.02％/5min DC＜滿量程的0.005％/5min8小時穩定度：準確度的30％4.2、分辨率：20ppm（0.002％）4.3、交流失真度：＜0.5％，20A＜2％4.4、直流紋波系數：＜0.1％；20A＜1％4.5、輸出頻率準確度＜0.1％4.6、外型尺寸：460×460×130（mm） 重量：約18Kg4.7、輸出電壓、電流及中值電阻的范圍及準確度：輸出項目 輸 出 范 圍 額定輸出 輸出 準確度交直流電壓 0~200 mV 20mA 100mA 基本誤差：DC:±(0.03％讀數＋ 0.02％量程）AC:±(0.05％讀數＋ 0.02％量程)400Hz附加誤差：±0.05％讀數電壓附加誤差：±0.02mVACI＜1mA不考核0~1V~2V 50mA 100 mA 0~5V~10V~20V 100mA 200mA 0~50V~100V~200V 50mA 100mA 0~500V~1000V 20mA 40mA 交直流電流 0~100uA~500uA~2mA~5mA~20 mA~50 mA~200 mA~500 mA DC:3VAC: 12V 0~1A DC:3VAC: 12V 0~20A 1.5V ±(0.1％讀數＋0.02％量程)中值電阻 10Ω~20MΩ 0.25W ±(0.1％＋20mΩ)（1）工作環境溫度超過20℃±2℃，每變化10℃，附加誤差小于該量程基本誤差（2）20A 400Hz誤差為±(0.15％讀數＋0.05％量程)

<榆林>天正華意電氣設備有限公司 多功能精密校準儀口碑好
<榆林>天正華意電氣設備有限公司 多功能精密校準儀口碑好

榆林交流采樣現場校驗儀 設有RS-232接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．6 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。3 主要技術指標3．1 交流電壓量程　　50V、100V、200V、400V、600V 輸出容量　20VA；3．2 交流電流量程　　0.5A、1A 、2.5A、5A、10A、20A　　輸出容量　20VA；3．3 交流電壓、電流調節范圍 0～120％ FS（800V量程0～105％ FS）， 調節細度 5×10-5；3．4 工頻交流電壓、電流、有功功率準確度 0.05％ FS；3．5 無功功率準確度 0.1％ FS；3．6 電流對同名相電壓的相位準確度　　0.050；3．7 頻　率　　調節范圍 45～65HZ， 調節細度 0.001HZ，調定值準確度 5×10-5；3．8 相　位　　調節范圍0～359.990， 調節細度 0.010；3．9 交流電壓、電流輸出波形失真度　　 ≤0.3％；3．10 交流電壓、電流及功率輸出穩定度　 ≤0.01％ FS /60s；3．11 諧波2～31次，幅度0～20％，各次諧波相位細度0.010·N（N為諧波次數）；3．12 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．13 直流電流量程　0.5A、1A、2.5A、5A、10A、20A 輸出容量20W；3．14 直流電壓、電流調節范圍0～120％ FS（1000V量程0～105％ FS），調節細度5×10-5；3．15 直流電壓、電流輸出穩定度　 ≤0.01％ FS /60s（峰－峰值）；3．16 直流電壓調定值準確度0.05％ FS；3．17 直流電流調定值準確度0.1％ FS；3．18 直流75mV輸出（負載≥5Ω）準確度 0.1％ FS；3．19 直流測量準確度（用于變送器輸出測量） 0.02％ FS（電壓0～±24V，電流0～±24mA）；3．20 工作電源　 單相220V±10％，　50HZ±5％；

榆林交流采樣現場校驗儀另外鍵在這里僅與對功率因數進行“送數”操作時有關，分別表示超前”交流源輸出設置示例：例如在交流源操作中需設置交流電壓為220V；交流電流為接線方式為三相三線無功；功率因數為0.5L；頻率為51Hz的交流源輸出時，可在主菜單中，按鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”則顯示“交流電壓輸出設置”界面。在“交流電壓輸出設置”界面（圖4）中具體操作如下：㈠ 先設置電壓、電流檔位；接線方式。⑴按（檔位切換）鍵，將電壓檔位切換到“”檔；⑵按（接線方式切換）鍵，將接線方式切換到“3/3有功”狀態，按（有無功切換）鍵，將接線方式終切換到“3/3無功”狀態；⑶按屏幕下邊“電流”鍵，進入到“交流電流輸出設置”界面。在“交流電流輸出設置”界面中按五次“9”（檔位切換）鍵，將電流檔位切換為2.5A檔；以下分“步進”方式、“送數”方式操作進行電量幅值上升。㈡“步進”方式操作進行電量幅值上升。接㈠步驟⑶的狀態：⑴按屏幕下邊“電壓”鍵，進入到“交流電壓輸出設置”界面。在“交流電壓輸出設置”界面中按十一次“1”（升10％）鍵，將電壓輸出升至220V（假設此時屏幕輸出檢測里A相電壓顯示值為219V，C相電壓顯示值為220V，需將A相電壓調節到220V，則請按“7”鍵，將相別狀態切到A相狀態，鍵，則A相電壓調節到220V）⑵按屏幕下邊“電流”鍵，進入到“交流電流輸出設置”界面。在“交流電流輸出設置”界面中按十次鍵，將電流輸出升至2.5A（假設此時屏幕輸出檢測里A相電流顯示值為2.C相電流顯示值為，需將C相電流輸出調節到2.5A，則請按“7”鍵，將相別狀態切到C相狀態，按升0.1％）鍵，則C相電流輸出調節到2.5A）；⑶按屏幕下邊“因數”鍵，進入到“交流因數輸出設置”界面。

<榆林>天正華意電氣設備有限公司 多功能精密校準儀口碑好

榆林交流采樣現場校驗儀 交流XX輸出設置是指當前設置的對象（XX表示為電壓、電流、因數、角度、諧波、頻率），可通過按屏幕下邊六個按鍵和右邊的按鍵根據提示選擇不同的操作對象和操作方式。其中：⑴在“交流電壓輸出設置”、“交流電流輸出設置”界面中，可按“9”鍵進行循環切換電壓、電流的檔位，所切換的電壓、電流檔位在圖中間部分（輸出設置）的“電壓檔位”、“電流檔位”欄中顯示；可按“0”鍵進行“三相三線”、“三相四線”循環切換接線方式的狀態，按“8”鍵進行有功無功循環切換，所切換的接線方式狀態在圖中間部分（輸出設置）的“接線方式”欄中顯示；可通過按步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置各相電壓、電流的幅值。⑵在“交流電壓輸出設置”、“交流電流輸出設置”、“交流因數輸出設置”、“交流頻率輸出設置”界面中，可按“7”鍵進行循環切換相別，所切換的相別狀態在圖中間部分（輸出設置）的“相別”欄中顯示。⑶在“交流因數輸出設置”界面中，可通過按“1～5”（步進量）鍵配合“6”（升降切換）（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置各相功率因數值；按”鍵，可將當前的功率因數值由“L”狀態直接切換到“C”狀態或由“C”狀態直接切換到“L”狀態。⑷在“交流因數輸出設置”界面中，按“9”鍵將各相因數顯示切換成角度顯示后，可通過按“1～5”（步進量）鍵配合“6”（升降切換）（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置各相角度值。⑸在“交流諧波輸出設置”界面中，可通過鍵配合數字鍵設置各次諧波的幅值、角度值。具體操作見諧波設置操作。⑹在“交流頻率輸出設置”界面中，先按“9”鍵，將頻率由“市電”狀態切換到“標頻”狀態后，可通過按“1～5”（步進量）鍵配合“6”（升降切換）鍵“步進方式”或“送數方式”設置頻率值。

<榆林>天正華意電氣設備有限公司 多功能精密校準儀口碑好

榆林交流采樣現場校驗儀 多功能電參數現場分析儀是通過在線檢測單相/三相電能表、計量裝置的綜合誤差從而初步判斷該裝置是否存在故障，并能準確找出故障點的綜合檢測儀器。該產品保留鉗型萬用表的外形，增加了多種電力系統專用功能，體積小，功能齊全，使用更方便。在使用本儀表前，請仔細閱讀使用說明書并請注意有關工作準則。二、工作準則使用注意事項2.1 當儀表或測試表筆外觀破損時，請不要使用。2.2 儀表只有和所配備的測試表筆一起使用才符合標準的要求。2.3 手握鉗表測量時，應將手指放在表身的護環后面。2.4 當屏幕顯示時，表示低電量，請及早更換電池，避免錯誤讀數。2.5 當長時間不使用時，請將電池取下，并避免存放于高溫高濕的地方。三、功能及特點3.1 電流回路測量均由高精度鉗型電流互感器完成。3.2 在線校驗單相電能表(帶CT或不帶CT)電表誤差。3.3 可在線用實測電能的瓦秒法檢測高壓和低壓單/三相電能表(帶CT或不帶CT)基本誤差及綜合誤差。3.4 在不停電，不改變計量回路接線的情況下檢測出計量裝的各種故障。3.5 測量電壓、電流、功率、相角、功率因數、頻率等多種電參量。3.6 實時測量低壓計量裝置的CT變比。

<榆林>天正華意電氣設備有限公司 多功能精密校準儀口碑好
<榆林>天正華意電氣設備有限公司 多功能精密校準儀口碑好

榆林交流采樣現場校驗儀 交流XX輸出設置是指當前設置的對象（XX表示為電壓、電流、因數、角度、諧波、頻率），可通過按屏幕下邊六個按鍵和右邊的按鍵根據提示選擇不同的操作對象和操作方式。其中：⑴在“交流電壓輸出設置”、“交流電流輸出設置”界面中，可按“9”鍵進行循環切換電壓、電流的檔位，所切換的電壓、電流檔位在圖中間部分（輸出設置）的“電壓檔位”、“電流檔位”欄中顯示；可按“0”鍵進行“三相三線”、“三相四線”循環切換接線方式的狀態，按“8”鍵進行有功無功循環切換，所切換的接線方式狀態在圖中間部分（輸出設置）的“接線方式”欄中顯示；可通過按步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置各相電壓、電流的幅值。⑵在“交流電壓輸出設置”、“交流電流輸出設置”、“交流因數輸出設置”、“交流頻率輸出設置”界面中，可按“7”鍵進行循環切換相別，所切換的相別狀態在圖中間部分（輸出設置）的“相別”欄中顯示。⑶在“交流因數輸出設置”界面中，可通過按“1～5”（步進量）鍵配合“6”（升降切換）（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置各相功率因數值；按”鍵，可將當前的功率因數值由“L”狀態直接切換到“C”狀態或由“C”狀態直接切換到“L”狀態。⑷在“交流因數輸出設置”界面中，按“9”鍵將各相因數顯示切換成角度顯示后，可通過按“1～5”（步進量）鍵配合“6”（升降切換）（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置各相角度值。⑸在“交流諧波輸出設置”界面中，可通過鍵配合數字鍵設置各次諧波的幅值、角度值。具體操作見諧波設置操作。⑹在“交流頻率輸出設置”界面中，先按“9”鍵，將頻率由“市電”狀態切換到“標頻”狀態后，可通過按“1～5”（步進量）鍵配合“6”（升降切換）鍵“步進方式”或“送數方式”設置頻率值。

<榆林>天正華意電氣設備有限公司 多功能精密校準儀口碑好 <榆林>天正華意電氣設備有限公司

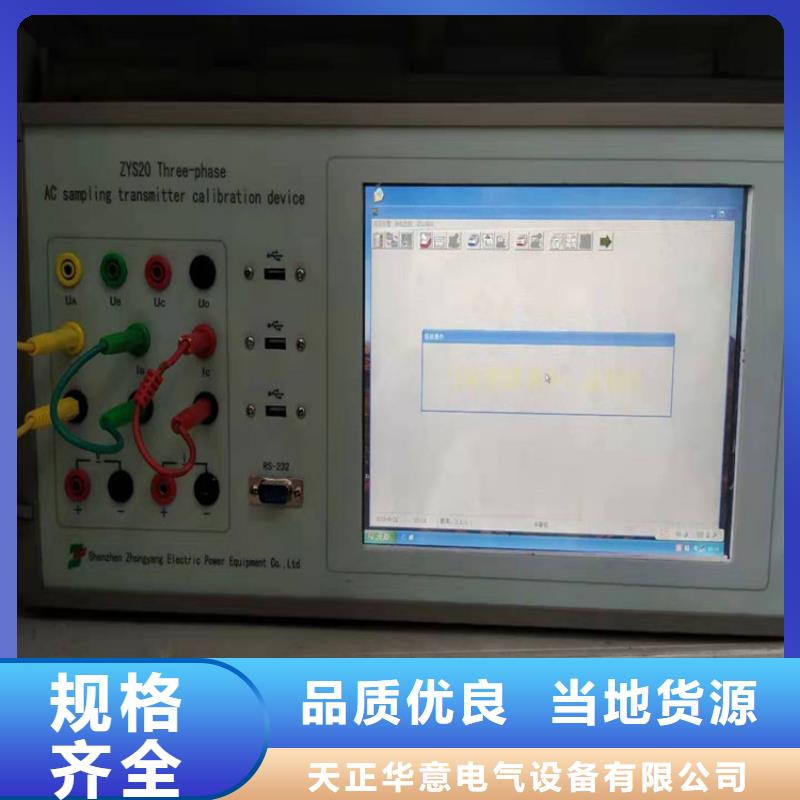

榆林交流采樣現場校驗儀 說明：前面板輸出端子均為交流輸出；后面板輸出端子均為直流輸出及75mV以下，1mA以下，專用端子。面板上6個電位器為三相電壓、三相電流手動細調。七、鍵盤布置見圖：（見附圖2）鍵盤各按鍵功能說明：1、數字鍵：【0】—【9】為數字鍵，可配合【電壓】、【電流】、【頻率】、相位】鍵使用等到相應的輸出，可配合【存貯】、【表號】、【查詢】鍵使用得到所需調出的校表數據，可配合【分格】、【變比】、【參數】鍵使用輸入校表數據，可配合液晶顯示窗口的主菜單、子菜單提供相應的支持。2、 功能鍵：【 ? 】1、可配合數字鍵作為小數點使用；2、可在有變比的表校驗時改變KW為MW的單位例如輸入額定功率為30Mvar功率置入為按【參數】【 3 】【 0 】【參數】鍵，按【 ? 】鍵改變單位；【變比】有變比的表校驗時，按【變比】鍵.置入方式為按【變比】鍵，光標移至PT欄按數字鍵置入電壓變比，再按【變比】鍵確認光標移至CT欄，同樣按數字鍵置入電流變比，按【變比】鍵確認；【校驗】為校表命令的執行鍵；【參數】可配合數字鍵輸入相應被校表常數；【存貯】1、用于存貯被校表數據如需存貯被校表數據，校完表后按“存儲→相應的序號”如校完第三塊表需存貯，則操作步驟如下：按“【存儲】、【 3 】”鍵，則被校表數據存在第三塊表內；2、可配合其它鍵用于軟件修正標準表數據操作 詳情請見附頁中TH-3020多功能校準儀面板修正方法【計算/打印】校儀表時每按一次計算一次誤差，為打印被試表的校驗結果；【電壓】配合數字鍵使用，是所輸入數字幅值電壓的執行鍵。【電流】配合數字鍵使用，是所輸入數字幅值電流的執行鍵。【頻率】配合數字鍵使用，是所輸入數字幅值頻率的執行鍵。【相位】配合數字鍵使用，是所輸入數字幅值相位的執行鍵。【查詢】配合數字鍵及【表號】鍵使用，可用于查詢已存入的被校表數據；如需查詢第三塊表的數據，步驟如下：按“【查詢】→【 3 】（被查詢表的序號）→【表號】”鍵，菜單則顯示第三塊表數據。

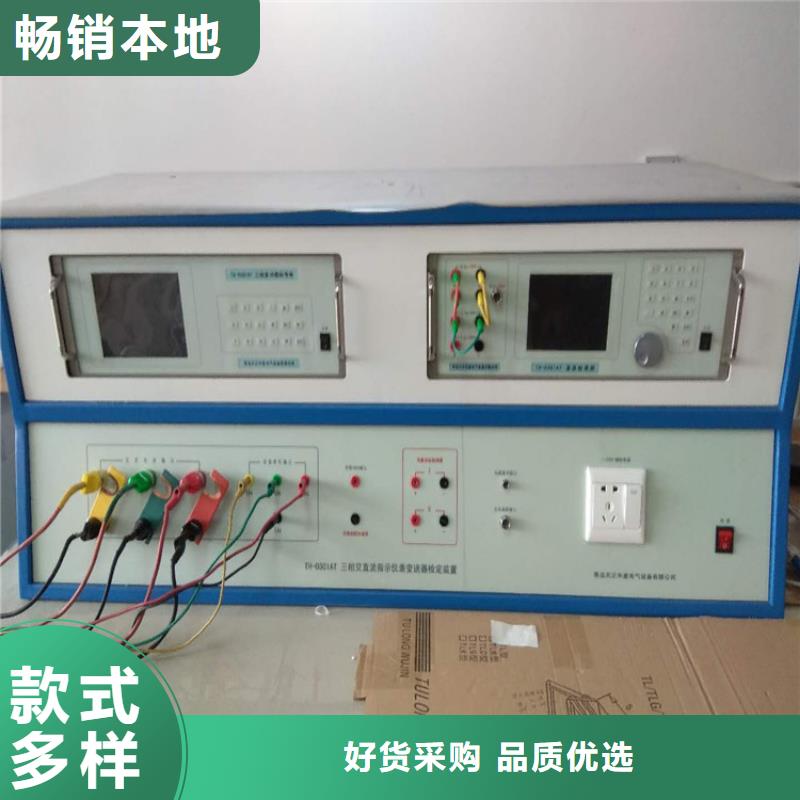

榆林交流采樣現場校驗儀本裝置是按照GB/T13729-92《遠動終端通用技術條件》、DL/T630-1997《交流采樣遠動終端通用技術條件》和檢定規程JJG126－95《交流電量變換為直流電量電工測量變送器檢定規程》、電力公司《交流采樣測量裝置校驗規范》、JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 307-2006的要求而設計的三相0.05級表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．2 可半自動或自動檢驗交流采樣裝置和電測量變送器（電壓變送器、電流變送器、功率變送器、頻率變送器、功率因數變送器、電能變送器）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．3 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．4 功放的工作頻帶為40HZ～1kHZ，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。
