唐山絕緣鞋手套耐壓裝置測試絕緣靴■測試前準備工作：·把六只絕緣靴專用盤形容器放于絕緣板上，加入一半水，放在六個工位上，注意底部和絕緣板上的螺絲接觸好。·將六只絕緣靴放入專用盤形容器中，在絕緣靴中倒入鋼珠，高度不小于15㎜。·將六根導電桿穿過方電導管，與絕緣靴中的鋼珠相接觸。■測試絕緣靴·按下控制電源旋鈕，接通控制電源。·操作人員離開機體，用遙控器進行操作。·先按下“A”鍵，高壓表的數值在增大，儀器箱六只電流表的數值也在變大。一直按下“A”鍵，進行升壓，升到15.0KV時，松開“A”鍵，（因為電機慣性的影響，應提前4～5個字松開“1”鍵）按下“C”鍵，此時定時器開始工作。如果六只絕緣靴都合格，當測試時間到達后，試驗臺開始自動將電壓降到零。·如果其中有某個絕緣靴不合格，對應工位的儀器箱電流表數值升到保護電流值時，主回路斷開，閃光報警燈亮，對應工位的指示燈J1就也亮。此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源。·將不合格的絕緣靴取下，按以上步驟重新進行測試。

唐山絕緣鞋手套耐壓裝置感謝您對本公司的信賴，選用絕緣靴手套耐壓試驗裝置。本使用說明書敘述了試驗裝置的安裝，運行，維護，保養及檢查等。在使用前，一定要認真閱讀本使用說明書。并請在熟悉產品的注意事項后使用。為敘述方便，在本說明書中，絕緣靴手套耐壓試驗裝置簡稱為試驗臺二．注意事項■拿到產品時確認：·損壞或缺少零部件的試驗臺切勿安裝。■安裝：·搬運時，請托住機體，防止機體落下壓腳。·移動時，請松開機體下萬向輪的剎車。·移動到指定位置后，請按下機體下萬向輪的剎車，防止其自由移動。■接線：·接線前，請確認總電源處于OFF狀態。·請電氣工程人員接線作業。·接地端子請一定要可靠接地，以防發生人身事故。· 請確認現場的電壓與試驗臺的額定電壓是否一致。（額定電壓：220V50HZ）■運行：·因試驗臺采用交流高壓進行試驗，測試人員必須有高壓設備的使用經驗。·確認所有接線完成后，再接通總電源。·試驗時，測試人員請在離機體三米外進行遙控操作，應集中精力，注意，切勿靠近機體。·一組試驗完成或試件中途發生異常時，請斷開控制電源后更換試件。·不要把水灑到絕緣板上，如不慎有水灑出，應立即停止試驗，將水吸干，并檢查機體里是否有水？·請勿隨意變更電壓表、電流表及定時器的設定。本試驗臺在出廠前已進行了適當?shù)脑O(shè)定。■保養檢查：·切斷主電源后，才可以進行檢查保養。·請勿觸摸試驗臺的電源端子。·保養檢查后，請蓋好電源端子保護蓋。·非專業人員，請勿進行保養檢查和部件更換工作。·不要進行自行改造，用于其他用途。

<唐山>天正華意電氣設備有限公司 唐山供應全電腦工具力學性能試驗機的生產廠家
唐山供應全電腦工具力學性能試驗機的生產廠家 <唐山>天正華意電氣設備有限公司

唐山絕緣鞋手套耐壓裝置系統參數設定選擇“系統參數”項，按確認鍵進入系統參數設定程序，輸入密碼（請向廠家索要），進入下一級菜單。1）試驗變輸出設定選擇“測量線圈電壓設定”項，按確認鍵進入測量線圈電壓設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器高壓輸出對測量線圈的電壓比。例如：配套的交流升壓器銘牌中高壓輸出為50kV，儀表電壓為100V，則本項參數應設定為500。如用戶自行配置的試驗變壓器，必須保證試驗變高壓輸出對測量線圈電壓比誤差不低于3％。2）互感器變比設定選擇“互感器變比設定”項，按確認鍵進入設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器低壓輸入端配置的電流互感器變比。例如：配套的交流升壓器輸入端接入電流互感器規格為100A/5A，則本項參數應設定為20；如配套的交流升壓器輸入端未接入電流互感器，本項參數設定為1。說明：本項參數為系統參數，在儀器出廠之前均已設置，如需更改請與公司聯系。參數設置完成需測試結果方可生效。請在設置本參數前，將儀器內存儲的數據轉存到數據卡上傳至PC機，進行妥善保管。參數重新設置后，在重新開始試驗之前必須確保本設定與實際試驗參數一致。4.2.6試驗記錄進入主菜單選擇“試驗記錄”項，按“確認”鍵屏幕將出現“確認？”提示，此時若再次按下確認鍵，將所有保存的試驗記錄。

唐山絕緣鞋手套耐壓裝置技術參數額定輸出電壓：50kV額定容量： 5kVA輸出電壓量程：50.0 kV（250V）電壓測量誤差：＜±（0.5％U＋0.02％Umax）其中U為示值，Umax為量程上限值輸入電流量程：25.0A電流測量誤差：＜±（0.5％I＋0.02％Imax）其中I為示值，Imax為量程上限值泄漏電流量程：25.00mA泄漏電流測量誤差：±（1.0％I＋1個字）其中I為示值泄漏電流分辨率：0.01 mA數顯計時：10~990 S2.設備組成 2.1 全自動絕緣靴（手套）測試裝 高壓泄流測控儀 1套2.3 試驗變壓器套3.面板布置3.1儀器面板布置3.2測試儀按鍵功能說明液晶屏下方電位器可調節液晶屏的對比度。液晶屏右側的操作鍵“∧”“∨”鍵及“＜”“ ＞ ”鍵可分別用來選擇菜單和增減選擇量，“確認”鍵用來確認所選項目、啟動等工作，“退出”鍵用來停止試驗、返回上一級菜單。“急停”鍵用于特殊情況下緊急停止試驗，“升壓”“降壓”鍵用來手動調節升壓、降壓。3.3試驗接線測試儀電源輸入端子接交流220V電源，0 ~ 250V電源輸出接試驗變壓器一次輸入，測量輸入接試驗變壓器測量線圈；試驗變壓器高壓輸出接高壓泄流測控儀高壓輸入；測試儀、試驗變壓器、高壓泄流測控儀接地點均接地。注意：紅外數據通訊端口之間夾角不大于30度，兩個端口間距離不超過6m。4.操作說明4.1開機打開高壓泄流測控儀電源開關。接通CZ7004絕緣靴手套測試主機的220V試驗電源，打開測試儀左下腳電源開關，液晶屏顯示開機畫面，警示燈綠燈亮。屏幕右上角顯示紅外通訊狀態，以動畫顯示，如看不到動畫顯示，請檢查高壓泄流測控儀是否開機，紅外數據通訊端口是否對正。

<唐山>天正華意電氣設備有限公司 唐山供應全電腦工具力學性能試驗機的生產廠家

唐山絕緣鞋手套耐壓裝置感謝您購買本公司全自動絕緣靴手套耐壓試驗裝置。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了絕緣靴耐壓測試儀的安裝、測量、使用、保養等等。獲取技術支持本公司提供全天候 7×24 小時的電話熱線服務。客戶在產品使用及網絡運行過程中遇到問題時請隨時與本公司電話熱線聯系。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。

<唐山>天正華意電氣設備有限公司 唐山供應全電腦工具力學性能試驗機的生產廠家
唐山供應全電腦工具力學性能試驗機的生產廠家 <唐山>天正華意電氣設備有限公司

項目概況本項目將建設一套智能絕緣工具試驗室作為工器具運行保障的重要技術支撐，實現工器具狀態監測水平的，切實提高電力運行的穩定性和可靠性。構成包含唐山 絕緣靴絕緣手套耐壓測試模塊、電力工器具力學性能試驗?zāi)K、絕緣桿試驗系統模塊、驗電器功能檢測模塊、絕緣梯具測試模塊、絕緣橫擔測試模塊等。系統建成后可實現絕緣靴、唐山絕緣手套、絕緣桿、絕緣繩、絕緣墊、絕緣服、驗電器、腳扣、帽、竹木梯、絕緣梯、帶、 絕緣橫擔等工器具檢測。本全自動絕緣靴手套耐壓測試儀是按照國標DL/T1476-2015《電力工器具性試驗規程》的要求的基礎上研制生產。絕緣鞋手套耐壓裝置本產品各項指標均符合國標的要求。可以按《規程》要求對絕緣鞋、絕緣手套等工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業.

唐山絕緣鞋手套耐壓裝置一．設備就位：建議將設備一字型就位，從左往右依次是龍門液壓架，電氣控制柜，帽試驗臺。建議設備離墻50厘米以上，方便接線及維護。二．連接油管：1、準備安裝用的工具：活絡扳、梅花板、開口板等2、打開控制柜前后門，在油箱上方閥塊上可看到兩根油管管，將此兩根油管分別從控制柜側面圓孔中引出，3、控制柜中兩根油管上下排列，龍門架上兩組油管也是上下排列，按照“上接上，下接下”的方式連接油管。注意用力擰緊，以防漏油。三．加液壓油：將46號液壓油加入到控制柜中的液壓油箱中。數量為36升（32公斤）。本產品已加好，可跳過此步驟。四．連電氣線：將ABCN三相四線電源線一頭經柜側園孔穿進接到控制柜中的接線排對應ABCN端子上，一頭連接到外部空氣開關上，注意零線N不可接錯；將帽試驗臺上兩根線P01和COM連接到控制柜中的接線排對應端子上。產品出廠時除傳感器和以上電纜外其他電路均己正確連接，請勿改變電氣連接線。因擅自改變電氣連接導致的設備損壞，將不列入保修范圍之內。五．連傳感器：將M12/16轉接頭接到龍門架上方中間的連接座中，將小拉力傳感器接到轉接頭上，將傳感器線接頭接到控制柜中控制板的左插座上（傳感器1）；將帽沖擊傳感器線接頭接到控制板的右插座上（傳感器2）。注意不可接錯。六．試驗運行：扳上墻面電源總開關，通電后按“電源開關”和“電機運行”按鈕，觀察電機風扇的轉動方向，如不是順時針轉動，請停電后將ABC三相中任意兩相掉線即可。電機轉動正確后，采用手動方式操作，請一直按“油缸上升”按鈕，注意觀察油管連接處是否漏油？等油缸上升到處后，按“油缸下降”按鈕，將油缸下降到底。若有滲漏，則對滲漏接頭處重新連接。安裝調試和試運行結束！

<唐山>天正華意電氣設備有限公司 唐山供應全電腦工具力學性能試驗機的生產廠家

唐山絕緣鞋手套耐壓裝置絕緣靴試驗方法16.1 常用絕緣靴試驗絕緣靴性試驗的電壓是15kV，保持1分鐘，泄漏電流不大于7.5mA者為合格。該7.5mA判定值是固定的。放好絕緣靴后請直接按操作界面進行試驗。16.2 其它試驗其它試驗時，試驗方法同上，僅在電壓和泄漏電流兩個參數上有區別：試驗電壓可根據用戶需要自定，保持1分鐘，泄漏電流機器設定不大于10mA者為合格，用戶可根據具體情況自行判定（或參照附錄的國標）。十七、絕緣手套試驗方法17.1 低壓型絕緣手套試驗：低壓型絕緣手套性試驗的電壓是2.5kV，保持1分鐘，泄漏電流不大于2.5mA者為合格。該2.5mA判定值是固定的 默認的值是2.5mA。安裝試件后直接按試驗機上的操作界面試驗。17.2 高壓型絕緣手套試驗該試驗的方法同7.1，僅在電壓和泄漏電流兩個參數上有區別：高壓型絕緣手套性試驗的電壓是8kV，保持1分鐘，泄漏電流不大于9mA者為合格。十八、常見故障及其排除序號故障描述故障排除方法1打開測量裝置后，信號發送指示燈不亮或常亮電池電壓太低，應及時充電；重新開機，使其進行上電復位。測量裝置充電時充電指示燈不亮 檢查電源插座里的保險絲是否燒毀操作箱打開電源后無反應檢查電源插座里的保險絲是否燒毀5 試驗機上電流表不顯示電流表背后的插頭或測控箱背后的供電插頭松脫使用中測試數據明顯不合理接地不良會引起儀器數據嚴重波動。應刮凈地點上的油漆和銹蝕，務必保證0電阻接地！如果測量接地試品，試品地和儀器應共地連接，保持地電位一致。空氣濕度過大空氣濕度大會產生比較大的電暈，在不擊穿的情況下可以正常試驗8無線傳輸信號不正常如果試驗過程中高壓測試電流遠大于低壓測試電流，或相反，請檢查無線傳輸

<唐山>天正華意電氣設備有限公司 唐山供應全電腦工具力學性能試驗機的生產廠家
<唐山>天正華意電氣設備有限公司

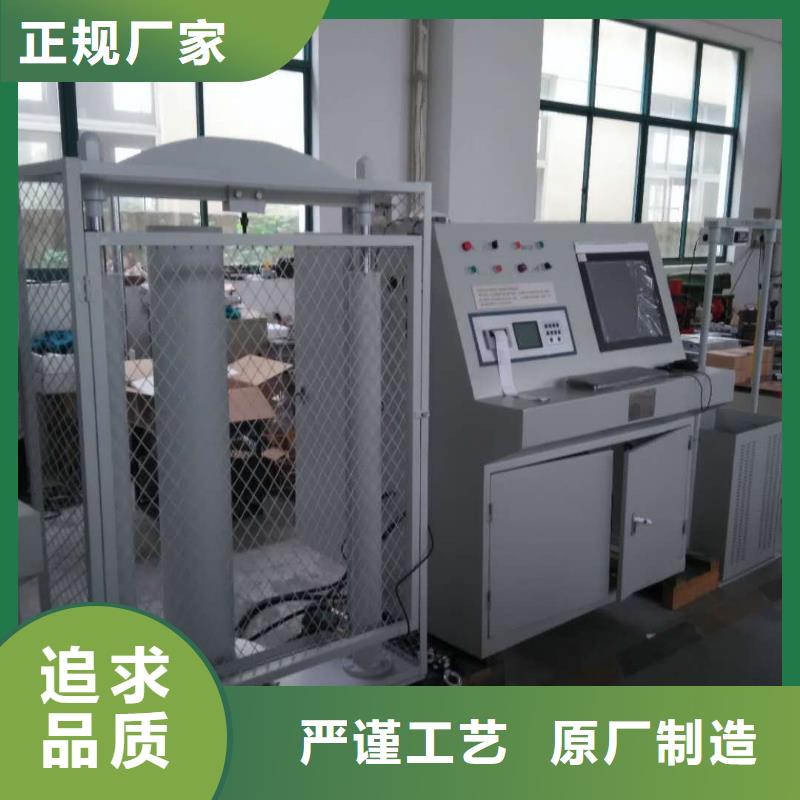

唐山絕緣鞋手套耐壓裝置系列試驗機｛（電力工器具力學性能試驗機）（其中100KN、200KN、300kN和500kN為臥式）｝符合電力公司《電力工器具性試驗規程》（國電發「2002」777號）要求。采用了VC程序設計系統和進口液壓系統（泵站）使設備加力平穩、運行更穩定無過沖現象、保壓性能更高；vc6.0設計整套自動控制程序，試驗過程中顯示受力曲線，可自動調整系數使數據更準確；自動形成檢測報告，有峰值保持功能，可記錄下試品的斷裂力，打印檢測結果并保存；微機操作帽沖擊錘自動脫落，數據庫自動保存歷史記錄的檢測結果。還可以任意設定力值，保壓時間，試驗名稱，送檢單位及檢驗單位名稱（詳見檢驗報告范本），根據設定力值可作其它軟、硬材質的拉壓力試驗。廣泛適用于電力、郵電、建筑等行業的、登高工具等力學實驗。二、產品性能：特點(一)控制系統1、采用了VC程序設計系統和進口液壓系統2、vc6.0設計整套自動控制程序，試驗過程中顯示受力曲線，自動形成試驗報告。3、自動調整系數使數據更準確4、打印檢測結果并可以保存5、微機操作帽沖擊錘自動脫落6、數據庫自動保存歷史記錄的檢測結果。7、有峰值保持功能，可記錄下試品的斷裂力8、還可以任意設定力值，保壓時間，式品名稱，送檢單位及檢驗單位名稱9、本機拉、壓力測試機，能動態的顯示拉、壓力的受力曲線。10、加載平穩，無過沖現象，可切換手動/自動操作，使操作更方便、試驗更準確。11、計算機根據設定力值和保壓時間、自動加載，保壓、卸載。12、具有保壓功能，保壓時間可任意設定。在保壓段，當工件力值下跌后，自動補力13、計算機根據設定力值和保壓時間可自動加載，保壓、卸載。（二）臥式試驗臺1、試驗尾部試驗連接端采用滑動板，試驗時可根據試品的需要將滑動連接板，移動到所需的位置，安裝試品時不需要連接其它附件2、整機采用臥式落地方式，操作省力，試品安裝進出方便。3、適用于測試較長、測力直較大的工器具試驗。4、具有護網結構，能夠直觀的看到式品受力過程。。

唐山供應全電腦工具力學性能試驗機的生產廠家

唐山絕緣鞋手套耐壓裝置注意事項1.該試驗裝置在試驗過程中，操作人員應距離操作（空氣中每米小于 20kV），工頻耐壓試驗臺必須可靠接地，接地電阻小于 0.1Ω。2.使用前應測試絕緣電阻，其絕緣電阻值應大于 2MΩ。3.使用前應檢查各電氣元件觸點是否松動，接觸是否良好， 各保護系統是否能正常工作。4.使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。5.試驗完畢應將水放完，用棉布將各部位檫干。若長期不用時將水槽、電極桿、絕緣撐桿置于干燥通風處保存。6.工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。7.必須由專業人員操作，并嚴格遵守操作程序。七、運輸及保護1.本裝置運輸時，應外套塑料袋防潮，箱內四周墊有泡沫防震。2.搬運過程中，應防止硬沖擊。3.本裝置在相對濕度不大于 80％、無腐蝕性物質、干燥通風的場所保存。全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。 儀器采用多路高壓泄流測量 技術和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。 為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷 技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

<唐山>天正華意電氣設備有限公司 唐山供應全電腦工具力學性能試驗機的生產廠家 <唐山>天正華意電氣設備有限公司

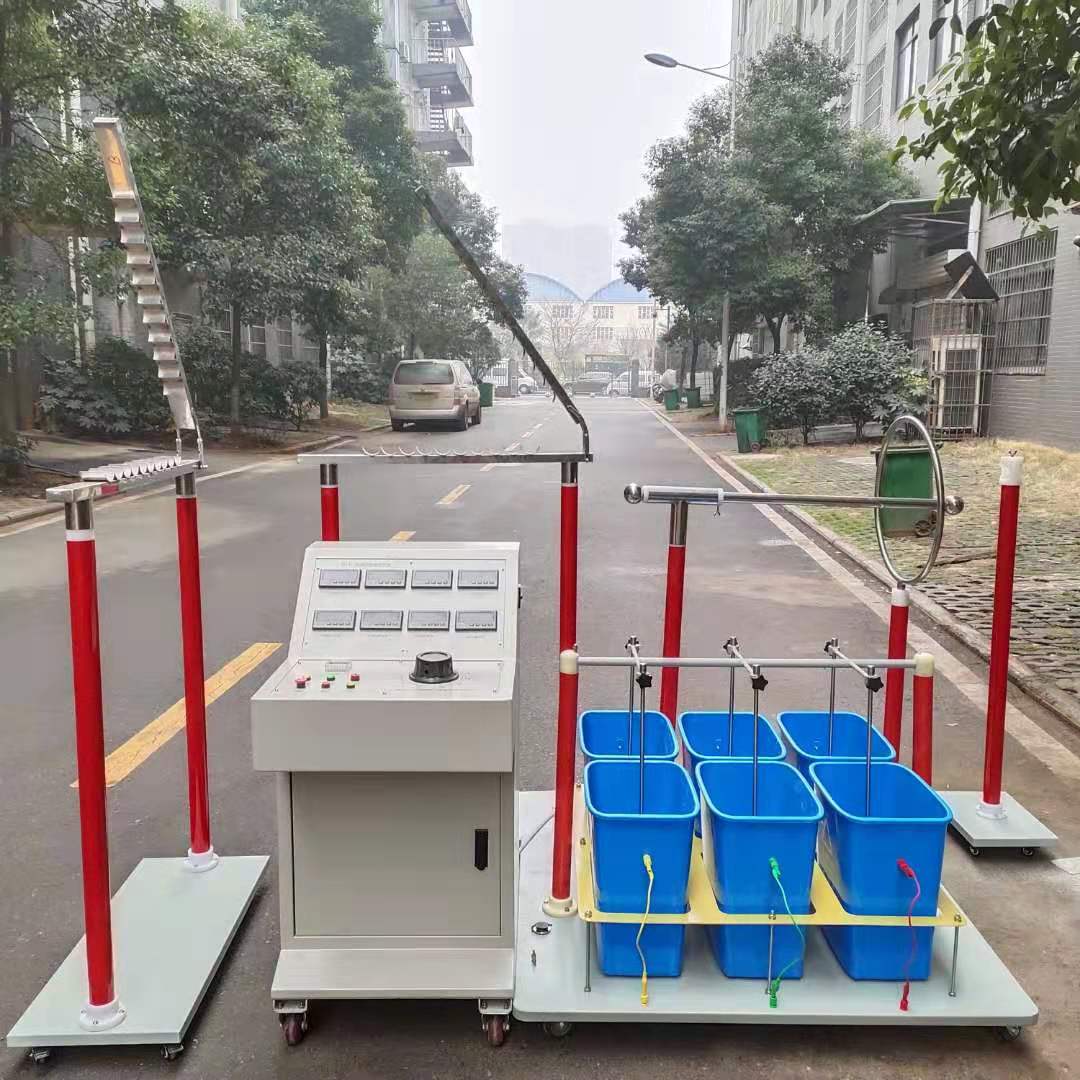

唐山絕緣鞋手套耐壓裝置試運行■本試驗臺具有以下功能：1、被測試件的泄漏電流值及試驗時間可人工設定；2、可遙控升高測試電壓或降低測試電壓，也可遙控停止；3、測試過程結束后，自動完成降壓過程；4、具有過電壓保護功能；5、采用遙控自動化操作，高低壓分離，可靠；6、采用不銹鋼專用容器，可同時檢測1-6個靴手套試件；7、具有低壓側和高壓側雙過流保護功能；8、具有不合格試件指示功能；■接好地線和總電源后，將六根導電桿全部取下，開始試運行：1、按下控制電源旋鈕，接通控制電源。2、操作人員離開機體，用遙控器進行操作。先按下“A”鍵，看高壓表的數值是否增大？再按下“B”鍵，看高壓表的數值是否減少？如正常，一直按下“A”鍵，進行升壓，升到一定值時（如8KV）松開“A”鍵，按下“C”鍵，此時定時器開始工作，當測試時間到達后，試驗臺開始自動將電壓降到零。證明試驗臺工作正常。3、再一直按下“A”鍵，進行升壓，當升到保護電壓值上限時，設備停止升壓。3、在一只盤狀容器中加入一半水，放在一號工位，注意底部和絕緣板上的螺絲接觸好。將一根導電桿穿過導電方管，擰動星形把手，調節導電桿的位置，使導電桿和盤狀容器中的水相接觸。按下控制電源旋鈕，接通控制電源。4、操作人員離開機體，用遙控器進行操作。先按下“A”鍵，此時高壓表的數值在增大，一號電流表的數值也在增大。一直按下“A”鍵，進行升壓，當一號電流表的數值升到保護電流值時，主回路斷開，閃光報警燈亮，一號工位的指示燈J1也亮。證明一號工位過電流保護正常。此時試驗臺自動降壓，待零位指示燈亮按箭頭方向旋轉控制電源旋鈕，斷開控制電源。5、同樣分別對2至6號工位進行過電流保護測試。6、在測試過程中，按下“D”鍵，主回路都會斷開，閃光報警燈亮，此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源。

唐山供應全電腦工具力學性能試驗機的生產廠家

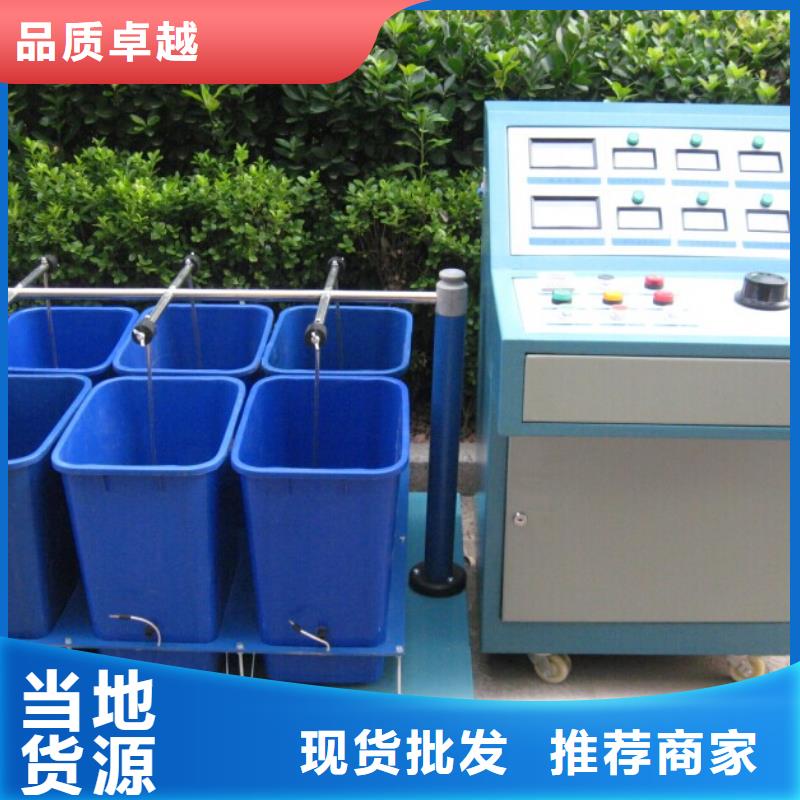

唐山絕緣鞋手套耐壓裝置絕緣靴（手套）耐壓裝置是我公司根據手套（絕緣靴）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別手套（絕緣靴）絕緣桿 驗電筆的泄漏電流，絕緣老化，工頻耐壓等參數。保障了試驗工作者的，是理想的手套（絕緣靴） 專用設備。其主要特點：可同時測試 3 雙手套（絕緣靴），并可讀取每只的泄漏電路，準確判斷不合格的手套（絕緣靴）；結構底部裝配腳輪，可隨意移動。二、工作原理接接入 0-220V 電源，調節工頻耐壓試驗臺，根據試驗變壓器的電磁感應原理，使變壓器產生 0-30kV (50KV定做） 工頻高壓至各電極， 使手套（絕緣靴）獲得規定的試驗電壓。根據手套（絕緣靴）試驗規程，讀取、紀錄測試參數。成套使用接線圖見圖 1（毫安表六塊）圖 1：成套使用接線圖三、結構設計該產品分二部分組成：1、手套（絕緣靴）試驗車，試驗車由移動托架、盛水水槽、電極桿支撐等組成；2、手套（絕緣靴）試驗臺，手套（絕緣靴）試驗臺由變壓器及其控制部分組成。手套（絕緣靴）試驗車裝置見圖 2，手套（絕緣靴）試驗臺

<唐山>天正華意電氣設備有限公司 <唐山>天正華意電氣設備有限公司

唐山絕緣鞋手套耐壓裝置屏幕左下方顯示電池電量模擬條，滿格時表示電池已充滿。建議用戶在剩余一格時進行充電。電池電量信息由紅外數據通訊傳遞，在紅外通訊非正常狀態下的顯示不是電池電量實際信息，請在紅外通訊正常條件下檢查電池電量信息。開機后，按液晶屏右側控制鍵盤任意鍵即可進入主菜單。試驗操作4.2.1主菜單的選擇按“∧”“∨”鍵可選擇主菜單上的選項(試品參數設定、查詢試驗結果、全自動耐壓試驗、系統設定、試驗記錄等)，按“確認”鍵進入所選項目子菜單。4.2.2試品參數設定進入主菜單，選擇“試品參數設定”項，按“確認”鍵進入“試品參數設定”子菜單。顯示序號為當前測試儀內所存儲的一組試品參數。要進行新一組絕緣靴、手套的試驗須新建一條記錄，選定“新建”菜單按確認鍵，序號加一，分別進行試品編號、試驗電壓等項目的設定。按“∧”“∨”鍵選擇項目，“＜”“ ＞ ”鍵選擇參數。然后按“確認”鍵保存并返回。“試品編號”為一組試品的代號，可設置為6位數字；“試驗電壓”為試驗變壓器高壓輸出電壓，根據需要進行設定。例如，要做1組（8只）絕緣手套的耐壓試驗，需要施加8kV電壓，“試驗電壓”選擇“8kV”，開始耐壓試驗后測試儀將自動升壓至試驗變壓器高壓輸出8 kV。儀器系統配置有絕緣桿耐壓試驗功能時，試品參數設定菜單中增加了“試品類型”設定項。進行絕緣桿耐壓試驗時，設為“絕緣桿類”；進行絕緣手套或絕緣靴耐壓試驗時，設為“絕緣靴手套”。

唐山絕緣鞋手套耐壓裝置絕緣鞋和絕緣手套的電性能要求。4.2.3查詢測試結果進入主菜單，選擇“查詢試驗結果”項，按“確認”鍵進入查詢試驗結果子菜單。可查閱任一序號下試品參數、全自動耐壓試驗記錄及試驗結果以及試驗日期等項目，按確認鍵返回主菜單。4.2.4全自動耐壓試驗設定好試品參數進行試驗前，應首先進入“系統設定”菜單中的“系統參數設定”項，輸入密碼進入，進行“測量線圈電壓設定”和“互感器變比設定”，根據所選試驗變壓器測量線圈電壓及CT變比設定。4.2.4.1絕緣靴手套耐壓試驗試驗接線示意圖見附圖一。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“分斷電流”設置：絕緣靴耐壓試驗設為12mA，絕緣手套耐壓試驗設為10mA。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮，檢查儀器右上角顯示的紅外通訊狀態是否正常，若看不到動畫顯示請檢查紅外數據通訊端口是否對正。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動開始以國標要求速度升壓，升至設定電壓值后保持電壓并開始計時。試驗過程中高壓泄流測控儀通過紅外數據通訊端口將8路試品泄漏電流數據實時傳遞至測試儀并顯示。計時時間到，儀器自動降壓并保存試驗數據。試驗過程中如某一路試品擊穿或泄流值超過設定值時，該路高壓分斷機構動作，試品自動脫離高壓，其余試品繼續試驗，同時試驗畫面相應位置顯示試品脫離時試驗電壓。注意：試驗完成后，為保證請在不銹鋼導鏈或彈簧腔上端的掛鉤位置將每個試品的高壓接入端分別放電。4.2.4.2絕緣桿耐壓試驗（本項功能為選配功能，本套設備不含）試驗接線。

<唐山>天正華意電氣設備有限公司 唐山供應全電腦工具力學性能試驗機的生產廠家

唐山絕緣鞋手套耐壓裝置◎總電源指示燈不亮、液晶屏無顯示自動控制柜未得電，請檢查（1）電源沒投入或接觸不良（1）是否保險絲熔斷或斷電◎開機后自/手動指示燈不亮請檢查（1）電源沒投入（2）電源保險絲熔斷（3）24V電源保險絲熔斷◎電機不運轉請檢查（1）電源沒投入（2）空開（控制柜內）沒有按到“on”位置◎自動測試開始時，液壓缸桿子卻下降請對傳感器1進行無負荷條件下（即傳感器下不接任何部件）的校零操作◎液壓缸桿子不動作請檢查（1）油泵電機是否運轉，方向是否是順時針運轉（2）進油濾油器是否堵塞◎油箱油起泡請檢查（1）油是否變質（2）油箱內油位過低◎液壓桿進退時振動。請檢查：缸中有氣體，應用手動反復操作快進到頂，快退至底◎打印機不出紙打印紙外徑過大而受卡，使供紙受阻。或卷紙軸脫出，阻力太大。◎S型傳感器受損連接S型傳感器時，拉桿不能頂?shù)絺鞲衅髦虚g的本體上。保修條款本機保修期為一年（從簽收之日起）。保修期內，除下列情況下，提供免費維修，保修期過后，提供有償維修服務。◎因用油不當導致液壓部件故障，不列入保修范圍之內。◎因擅自調整校正旋鈕導致測量誤差增大，不列入保修范圍之內。◎因擅自改變電氣連接導致的設備損壞，將不列入保修范圍之內。◎其它因用戶違反本使用說明書指導，或明顯使用不當造成的損壞，不列入保修范圍之內。

<唐山>天正華意電氣設備有限公司

唐山絕緣鞋手套耐壓裝置試件連接固定后，就可以進行單片機操作試驗。自動方式操作方法與步驟如下：1.扳上墻面電源總開，對電器柜進行供電。2..按下控制柜電源開關，按下電機啟動按鈕，油泵電機運轉，顯示屏出現歡迎您使用本設備！服務號 3.進入測試操作。按測試鍵，顯示屏出現傳感器1傳感器2共同測量4.用方向鍵（↑）（↓）選擇所用傳感器1并按確認鍵確認，顯示屏出現1＃大腰帶2＃小腰帶3＃腳扣4＃升降板5＃繩6＃竹木梯7＃5.用方向鍵（↑）（↓）選擇試驗項目并按確認鍵，如進行大腰帶測試，顯示屏出現：名稱：1＃大腰帶 標準力：2.205kN時間:05:00 當前力:CH1＝0.022kNN分鐘 同時控制面板上上升（紅燈）亮，液壓系統進入快升，測試開始。6.隨著測試進行，顯示屏的當前力不斷上升，當達到標準力2/3左右值時，系統自動由快升轉為慢升。7.再經過少許時間直至當前力達到標準力值時，此時載荷保持時間進入倒計時。隨后系統會根據當前力的大小自動保持并達到標準力值（通常當前力為標準力的1—1.01倍的范圍內）。其間系統當前力為標準力時，自動加載（1％標準力內）、自動停加，經多次反復直到完成載荷時間的測試。8.系統從加載到完成試驗過程中，測試受力圖同時動態進行，顯示直觀明了。9.測試完畢，系統自動快退，液壓裝置下降一段距離后自動停止。10.如需打印，則按打印鍵。打印出測試報告：例如：測試報告名稱：1大腰帶標準力：2.205 kN 時間:05:00當前力:CH1＝2.210 kN 測試結論：測試日期:2020—03—23測試結論由操作者結合外觀測試等情況判斷，同時簽名。11.按復位鍵后回到初始畫面。如做同樣的測試項目則選擇上述自動方式的第4—第11條進行操作。如改做其它項目則選擇自動方式的第3—第11條進行操作。15、試驗結束，先向右擰轉控制柜電源（即斷開）。再關閉墻面電源總開關。
