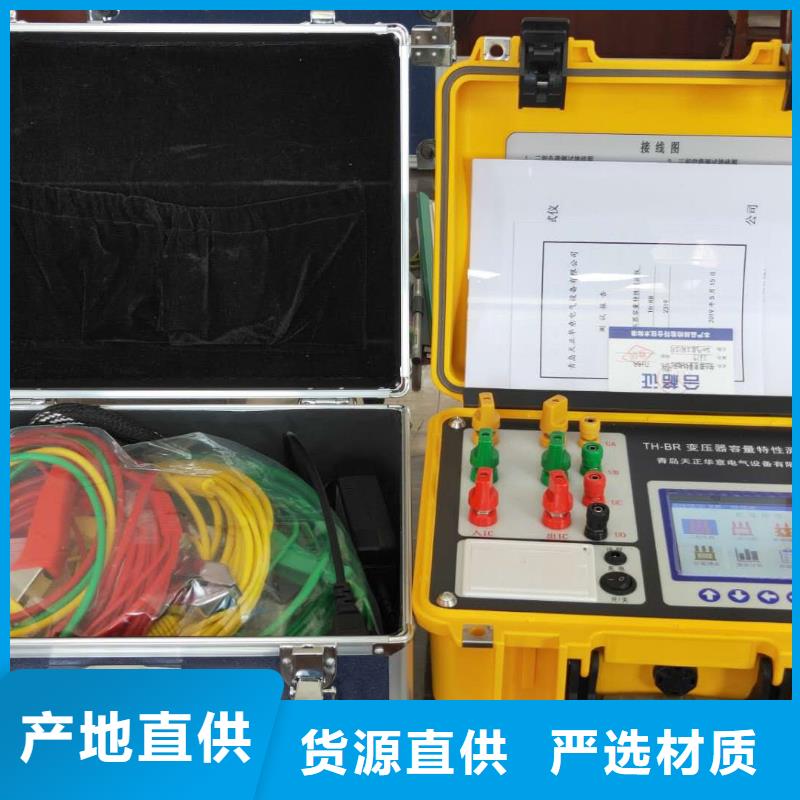

銅陵變壓器容量特性測試儀三相空載正確設置了特性參數后，再進行三相空載的測試功能。圖十六 三相空載接線圖a)對于電壓或者電流超過儀器量程的，要經過PT或CT來測量變壓器的空載損耗，在參數設置界面正確設置PT變比以及CT變比值。b)接線無誤后，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，則接通三相可調交流電源到400V左右，點擊‘開始測試’，或者直接按外部按鍵‘確認’按鍵開始測試，待數值穩定后再次點擊界面按鍵，或者直接按外部按鍵‘確認’按鍵，測試儀可自動計算出實際的空載損耗數據。 c)三線空載屏分別顯示出當前各相的實際電壓、電流、功率，以及校正后的空載電流百分比Io％、校正后的空載損耗（非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。 圖十七 三相空載結果圖4.4.3 單相短路a)為確保儀器測量數據的準確度，變壓器的A、B、C各相做單相短路試驗時，施加于測試電路的電流必須大于50％額定電流。b)正確設置了特性參數后，再進行單相短路的測試功能c)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。d)測量步驟步，黃色測試鉗子夾在變壓器高壓側的A相接線柱，紅色測試鉗子夾在變壓器高壓側的B相接線柱；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。接線無誤后，接通單相交流電源，施加于測試電路的電流必須大于50％額定電流。點擊‘開始測試’，或者直接按外部按鍵‘確認’按鍵開始測試，待數值穩定后按‘A相測試’鍵此時完成A相測試。第二步，黃色測試鉗子夾在變壓器高壓側的B相接線柱，紅色測試鉗子夾在變壓器高壓側的C相接線柱；接通單相交流電源，待數值穩定后按‘B相測試’鍵此時完成B相測試。第三步，黃色測試鉗子夾在變壓器高壓側的C相接線柱，紅色測試鉗子夾在變壓器高壓側的A相接線柱；接通單相交流電源，待數值穩定后按‘C相測試’鍵此時完成C相測試。e)測試完畢顯示出當前各相的實際電壓、電流、功率，校正后的短路電壓百分比Uk％即阻抗電壓、測試負載損耗以及校正后的負載損耗（非額定電流條件下短路試驗時將測量的功率損耗和短路電壓校正到額定電流條件時的數值）。

<銅陵>天正華意電氣設備有限公司 智能電導鹽密測試儀發貨及時銅陵

銅陵變壓器容量特性測試儀功能特點?采用ARM＋FPGA＋ADC模式，并配以RT-Thread實時操作系統，儀器系統更穩健，測量精度更高。?7寸彩色高亮液晶，觸摸屏，Win8風格界面，中文輸入，全中文菜單。?具有完善電子幫助，各項操作均有接線圖和文字描述，操作直觀簡單。?內置大容量存儲器，USB口通訊，現場測試數據均可保存，根據客戶需要可以將數據上傳到PC機。?具有程序遠程升級功能，根據客戶要求可以遠程升級儀器程序。?在各測試界面下均可以觀察實時電壓通道、電流通道的情況。?可以提供各變壓器特性測試時電壓、電流通道的諧波情況，并用柱狀圖顯示。?通過單一界面實時顯示測試電路的電壓、電流、頻率、功率因數、有功功率、無功功率、視在功率，并可以繪制向量圖，以便于判斷現場接線情況。?標配特制現場低壓短接線，無需螺絲和扳手，可牢固短接被測變壓器接線柱，方便現場測試。?可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷?結合外配電源以及調壓、升壓、升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等變壓器特性數據?所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高?變壓器特性測量中，電壓量程可達750V，電流量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器?變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍?根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考。?直阻測試提供6檔輸出電流選擇，可以輸出10A電流。?參數設置更加完善，可以設置變壓器的測試繞阻、分接位置、測試相別、試品溫度、折算溫度值等。?具有音響放電報警，減少誤操作。

<銅陵>天正華意電氣設備有限公司 智能電導鹽密測試儀發貨及時銅陵

銅陵變壓器容量特性測試儀有源負載正確設置了特性參數后，再進行有源負載的測試功能。按照“測試鉗接在被試變壓器的高壓側，低壓側要良好短接”的原則接好線后，按確定鍵測試；測試完畢后結果顯示在液晶屏上，測試結果包括：三相測試電壓值（Ua、Ub、Uc）、三相測試電流值（Ia、Ib、Ic）、三相實測損耗值（Pa、Pb、Pc）、校正到額定試驗條件下（額定電流、溫度校正到設定溫標）的短路損耗數值、校正到額定條件的阻抗電壓，被測變壓器的高壓電阻和高壓電抗。圖十一 有源負載試驗操作提示圖十二 有源負載測試結果屏4.3.3 結果查詢可以對保存的結果進行瀏覽、打印、刪除、上傳等功能。4.4 特性試驗圖十三 特性試驗4.4.1 單相空載a)為確保儀器的準確度，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，變壓器的A、B、C各相做單相空載試驗時必須使用單相交流可調電源。b)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。做A相空載時，將黃色測試鉗子夾在變壓器低壓側的a相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。c)接線無誤后，接通單相可調交流電源調壓到231V，按‘開始測試’鍵，進行A相的測試，待數值穩定后按‘A相測試’鍵此時完成a相測試。注意：完成a相測試后必須先斷開所施加的231V交流電源，然后換相測試（每測試完一相必須先斷開電源）。圖十四 單相空載接線提示圖d)做B相空載時，將黃色測試鉗子夾在變壓器低壓側的b相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘B相測試’鍵此時完成B相測試。e)做C相空載時，將黃色測試鉗子夾在變壓器低壓側的c相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘C相測試’鍵此時完成C相測試。f)三相分別測試完畢后顯示實測空載損耗以及校正后的空載損耗（這里的校正是指非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。

<銅陵>天正華意電氣設備有限公司
智能電導鹽密測試儀發貨及時銅陵 <銅陵>天正華意電氣設備有限公司

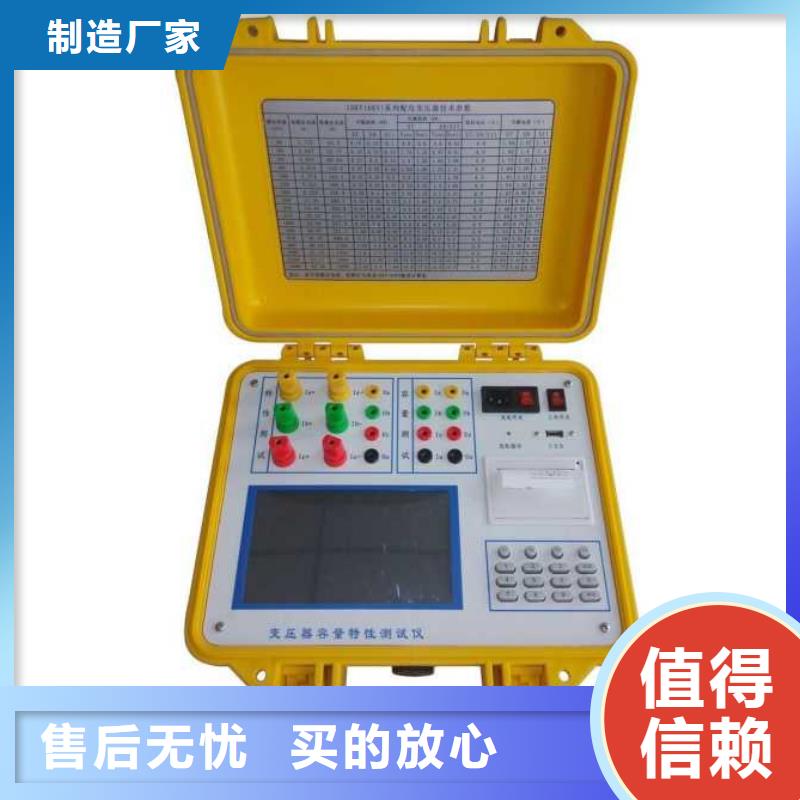

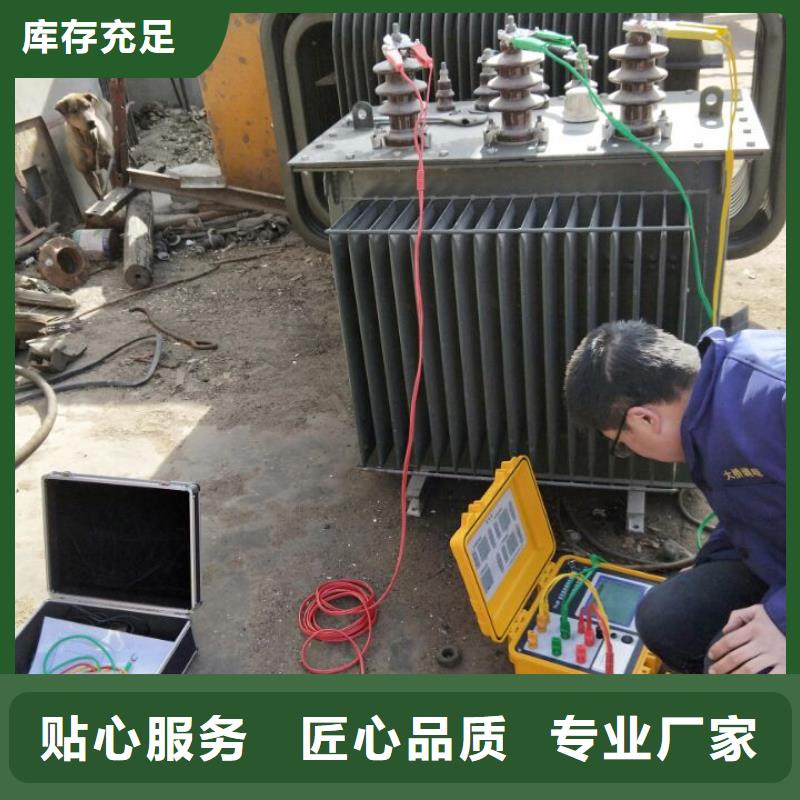

銅陵變壓器容量特性測試儀我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和個人承包變壓器已漸漸占據了配變中相當的份額，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；有些用戶年偷電費額達數十萬之多，電力部門苦于沒有有效的控制手段。 有源變壓器特性-容量綜合測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

銅陵變壓器容量特性測試儀單相電源空載測試CA相測完 單相電源空載測試終計算結果測量完畢，單擊“完成”鍵，將三相的測量結果計算后，綜合顯示。顯示的結果分別包括三相各自的測試電壓以及校正后的三相空載電流和空載損耗。此外，系統還會根據所測得的空載損耗，推測所測變壓器的性能水平代號，供工作人員參考。此時，單擊“保存”即可保存相關數據。4.2 負載損耗測試在特性界面選定“負載測試”項，進入負載測試設置界面。空載測試是需要外配交流電源（包括升壓、調壓設備）的測試。“負載測試”與“空載測試”的各個界面和各項操作基本相似。下面只詳細描述一下不同之處，相同之處不再重復負載測試參數設置界面4.2.1負載損耗測試參數設置進行負載測試前，需要設定一些必要的參數。一次電壓：進行變壓器測試之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。單位為kV。當前溫度：該值用于將測試到的負載損耗校正到標準負載試驗條件（如75℃）下負載損耗的校正公式為，其中K代表電阻溫度系數。其算法為式中t為測試時的實際溫度。阻抗電壓的溫度校正公式為式中代表當前溫度下實際測得的阻抗電壓百分比，代表當前溫度下的實際測得的負載損耗，表示被測變壓器的實際額定容量。請用紅外測溫儀測量被測變壓器的當前溫度。標稱容量：即為被試變壓器的額定容量；校正溫度：正如“當前溫度”項中提到的，負載損耗實驗需要將結果進行校對，校對到統一的溫度范圍，此處即為那個統一的溫度范圍。一般油浸式變壓器的校正溫度為75℃，而干式變壓器則有多種不同的校正溫度。聯接組別：選擇被測變壓器的實際聯接組別。電壓變比，當所測量的電壓值超過本儀器本身量程后，用戶可以外擴電壓互感器，進行量程擴展。此參數為外擴電壓互感器的變比值（如：10kV/0.1kV的電壓互感器，應輸入100）。

<銅陵>天正華意電氣設備有限公司 智能電導鹽密測試儀發貨及時銅陵
智能電導鹽密測試儀發貨及時銅陵 <銅陵>天正華意電氣設備有限公司

銅陵變壓器容量特性測試儀無源變壓器損耗測量部分1．基本概念空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的70％以上才可用來測試空載損耗。短路試驗：將變壓器低壓大電流側人工短聯接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。2．測試方法根據不同的測試項目以下分別進行介紹：⑴ 對單相變壓器空載損耗的測量：將變壓器非測試端開路，電壓、電流都直接接入。單相接法等效于以往的單功率表法，適用于測量單相變壓器。圖5-2 直接接入測量單相變壓器空載損耗⑵ 對單相變壓器短路（負載）損耗的測量：與測量單相變壓器空載損耗的接線方式基本相同，可參照圖十九接線；不同點只是做短路試驗時變壓器的非測試端人工短連接。⑶ 單相電源分相對三相變壓器空載損耗的測量：當做三相空載試驗后發現損耗超過標準時，應分別測量三相損耗，通過對各相空載損耗的分析比較，觀察空載損耗在各相的分布情況，以檢查各相繞組或磁路中有無局部缺陷。基本方法是將三相變壓器當作三臺單相變壓器，輪換加壓，即依次將變壓器的一相繞組短路，其他兩相繞組施加電壓，測量空載損耗和空載電流。根據被測變壓器的繞組連接方式可分為圖5-3（a.b.c.）所示三種情況；

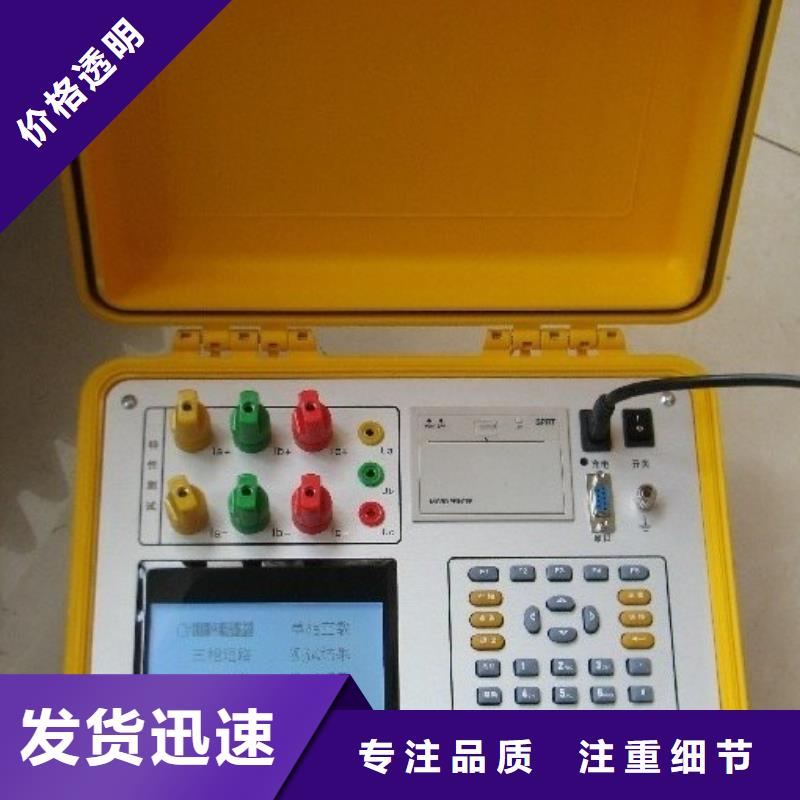

銅陵變壓器容量特性測試儀變壓器材質分析儀（觸摸屏版）是我公司研發人員在原我司變壓器容量測試儀基礎上升級而成。延續了我司原儀器的體積小巧、操作簡單、使用方便等優點，并升級了內部處理器、數據采集系統、國標數據，使儀器可用范圍更寬，測試精度更高。本儀器包含了變壓器容量、變壓器空載損耗、變壓器負載損耗以及其代號水平判定等功能。儀器內部自帶能可充電電池，無需外接電源即可工作。電池一次完全充電可連續測量100臺套以上的變壓器。此外，儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器負載損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，從而大大提高了您的工作效率。本儀器為多功能測量儀器，相當于往常四種測試儀器：即有源變壓器容量測試儀＋變壓器特性參數測試儀＋變壓器直流電阻測試儀＋變壓器材質分析儀。它可對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密的測量。本產品具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。完全可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的。

<銅陵>天正華意電氣設備有限公司
智能電導鹽密測試儀發貨及時銅陵 <銅陵>天正華意電氣設備有限公司

銅陵變壓器容量特性測試儀觸摸屏使用 觸摸屏亮度的調節：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單，用觸摸方式點按亮度調節可修改液晶屏的亮度，64，小4。如下圖所示：觸摸屏校準：觸摸屏有2種方式進入到校準模式。校準方式1：在開機狀態下，如果4秒內快速點擊觸摸屏的非觸控區域超過20次，則進入觸摸屏校準模式。步驟如下：（1）4秒內快速點擊觸摸屏的非觸控區域超過20次；（2）蜂鳴器長鳴1秒，聽到蜂鳴器叫時停止點擊；（3）進入到校準模式，按照十字交叉線的提示點擊觸摸屏的指定位置校準觸摸屏；（4）校準結束，返回進入到校準前的畫面；校準方式2：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單連續點擊3次數字’9’鍵啟動一次觸摸屏的校準過程。校準如圖所示：6.4. 變壓器國標對應表 (0)油變S7.9.11 ：JB/T6451-2008《油浸式電力變壓器技術參數和要求》 (1)油變S11：JB/T6451-2015《油浸式電力變壓器技術參數和要求》 (2)油變S12：JB/T3837-2016《電力變壓器損耗水平代號的確定》(3)油變S13：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼3級能效 (4)油變S14：JB/T3837-2016《電力變壓器損耗水平代號的確定》(5)油變S15：GB20052-2020《電力變壓器能效限定值及能效等級》非晶3級能效 (6)油變S16：JB/T3837-2016電力變壓器損耗水平代號的確定》(7)油變S20：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼2級能效 (8)油變S21：GB20052-2020《電力變壓器能效限定值及能效等級》非晶2級能效 (9)油變S22：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼1級能效 (10)油變S25：GB20052-2020《電力變壓器能效限定值及能效等級》非晶1級能效

<銅陵>天正華意電氣設備有限公司 智能電導鹽密測試儀發貨及時銅陵

銅陵變壓器容量特性測試儀容量測試結果測得負載損耗（75℃），將測得的負載損耗校正到額定試驗條件下所得到的負載損耗值；國標損耗，如測得容量歸檔，則顯示所歸檔位的變壓器國標負載損耗值；損耗誤差，校正損耗與國標損耗的誤差百分數；標稱/準阻抗，容量測試過程中所用的阻抗電壓值；測得短路阻抗（75℃），當前試驗條件下的被試變壓器的阻抗電壓；判定容量，當測得的變壓器容量可以歸檔，該項將顯示歸檔后的容量值。當測得的變壓器容量無法歸檔時，該項不顯示；實測容量，該項顯示實際測量的變壓器的容量。當實測容量可以歸檔時，該項不顯示；參考類型：此處將顯示系統所推定的被試變壓器的類型，如 SJ配變，或S7配變（或電變），或S9(11)配變（或電變）。以供工作人員參考。當所測容量無法歸檔時，此處顯示“――――”。測試完畢后，單擊“保存”鍵，即可將所測結果保存到儀器內，以備以后查閱；單擊“打印”鍵，即可將所測結果打印出來；單擊“退出”鍵，即可退出本測試界面；單擊“確定”鍵，即可以重新進行容量測試。

<銅陵>天正華意電氣設備有限公司 智能電導鹽密測試儀發貨及時銅陵 智能電導鹽密測試儀發貨及時銅陵 <銅陵>天正華意電氣設備有限公司

銅陵變壓器容量特性測試儀變壓器用戶：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項主要是將被測變壓器的用戶錄入，方便檔案管理。測試員：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項內容是為了方便測試檔案的存檔、查閱。當您輸入正確數據后，即可單擊“確定”鍵進入”空載測試方式選擇”界面(如圖七)。單擊“退出”鍵，即可退出該界面。根據實際需要，選擇對應的測試方式即可。具體接線方法參見后面的具體說明。圖七 空載測試方式選擇界面4.1.2三瓦特法空載測試三瓦特法空載測試，是指采用三相四線的模式將電源、本儀器、待測試變壓器連接起來進行的空載測試。其測試過程中反映的中間數據，可以作為變壓器各相鐵芯、繞組的參考數據。圖八-1 三瓦特法空載測試中 圖八-2 三瓦特法空載測試結果三瓦特法空載測試如圖八-1、圖八-2。將顯示a、b、c三相的電壓(Ua、Ub、Uc)、電流(Ia、Ib、Ic)、有功損耗(Pa、Pb、Pc)、Uab、Ubc、Uca等參數。測試結果項有：校正后的空載電流(校Io)、空載損耗(校Po)和根據空載損耗推定的變壓器性能水平代號以及其國標損耗。同樣，單擊“打印”鍵，即可打印相關數據。單擊“保存”即可保存相關數據。做三相空載試驗時，當輸入的電壓達到被測變壓器的額定電壓時，本儀器將自動鎖存測試結果。一旦測試結果鎖存，就可以將測試電源停掉。輸入電壓未達到被測變壓器的額定電壓時，可以通過單擊“鎖存”鍵，實現測試數據的鎖存。

銅陵變壓器容量特性測試儀當前溫度：容量測試時需要進行溫度校正，所以，需要在此輸入當前溫度。一般輸入的值為被試變壓器陰面的溫度值再增加10℃。可以直接通過數字鍵輸入溫度值。分接檔位：被試變壓器的分接開關的位置。配變通常都有三(或五)個分接檔位，其中2檔（3檔）為標準分接。進行容量測量時，請保持被試變壓器的分接開關位置與該項設置值相同。如被試變壓器分接檔位不是三(或五)個分接檔位的情況，請將該項設定為額定分接檔，同時變壓器的分接開關接至標準分接檔位，方可進行容量測試。標稱容量：作為測量結果的參照，此處請輸入所測變壓器的標稱容量。以便于測得的容量形成對照。本項通過數字鍵直接輸入即可。圖三 容量測試設置界面變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。變壓器用戶：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項主要是將被測變壓器的用戶錄入，方便檔案管理。測試員：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項內容是為了方便測試檔案的存檔、查閱。以上各項均設定完畢，并正確接線后（參照后面詳細說明），單擊“確定”鍵既可進行容量測試。

<銅陵>天正華意電氣設備有限公司

銅陵變壓器容量特性測試儀容量測試參量設置界面在選中‘容量測試’功能時，進入容量測試參量設置屏。如圖4所示：圖4、容量參數設置容量測試設置屏可見，項目有：試品編號、設置日期、設置時間、當前溫度、阻抗電壓、高額電壓、試品類型、分接檔位、聯結組別、參比容量、界面風格。顯示屏下一行為開始測試，當手形指針指到此項目時按確定即開始測試。各項參數的含義和作用如下：?試品編號：為了區分所測試的變壓器，人為的為其編號（共6位數，可為0~9數字或26個英文字母），以便在查閱時不會將幾組結果混淆。?設置日期：用來對日期進行設置，調整當前顯示的年、月、日。?設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。?當前溫度：輸入當前的被測變壓器的本體溫度，用于對測試結果做溫度校正，因容量判斷主要的依據為變壓器的短路試驗的數據包括阻抗電壓和短路損耗，根據我們所測出的實際數據，按要求校正到額定條件時的短路損耗數值，再查表得到被試變壓器的實際容量；首先是非額定電流的校正，同時國標要求變壓器的短路損耗應在環境溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，當前溫度的準確直接影響容量的判斷結果。?阻抗電壓：當測試非標變壓器時，需輸入此項參數，才可測出實際容量。?高額電壓：指被試變壓器施壓側的額定電壓值。用于區別不同電壓等級的變壓器；相同容量、不同電壓等級變壓器的短路試驗參數值是不同的；要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。?試品類型：指變壓器的不同類型。包括：國標油浸式配電變壓器、國標干式配電變壓器（13標準）、國標干式配電變壓器（20標準）、單相變壓器、非標準變壓器五種選項。注意在測試非標類型和干式變壓器時，需要輸入被測變壓器的阻抗電壓；注意：當需要進行單相和三相空載試驗進行變壓器的型式判定時，在此必須將此參數設置正確，否則判定型式會混亂。?分接檔位：指變壓器分接開關當前位置；配變通常都有三個分接位置，通常在2分接測量，如果分接位置不在標準檔位，而又不愿改變分接位置，必須輸入當前的正確位置。

<銅陵>天正華意電氣設備有限公司
智能電導鹽密測試儀發貨及時銅陵 <銅陵>天正華意電氣設備有限公司

銅陵變壓器容量特性測試儀干式電力變壓器技術參數和要求》《GBT 22072-2008 干式非晶合金鐵心配電變壓器技術參數和要求》《JB/T 3837-2010變壓器類產品型號編制方法》由于變壓器材質測試、容量測試以及特性試驗等都是比較專業的試驗，在試驗測試中，相關設置內容和測試結果項目比較多。而且由于歷史遺留原因，同一測試內容全國各地叫法不一，為了您能更方便對變壓器容量測試和特性測試有一個的了解，特將一些會用到的變壓器試驗術語和定義列在下面。為了保證權威性，一下內容均摘錄自《GB 1094.1-2013》等標準。1、分接在帶分接繞組的變壓器中，該繞組的每一個分接連接均表示該分接的繞組有一個確定的有效匝數，也表示該分接繞組與任何其他繞組不變的繞組間有一確定的匝數比。2、主分接與額定參數相對應的分接。特殊說明，空負載損耗以及空載電流等參數均表示的時被測變壓器處于主分接時的數據(但另指定其他分接時除外)。3、有載分接開關適合于在變壓器勵磁或負載下進行操作的用來改變變壓器繞組分接連接位置的一種裝置。4、無勵磁分接開關適合于只在變壓器無勵磁(與系統隔離)時進行操作的用來改變變壓器繞組分接連接位置的一種裝置5、空載損耗(俗稱：鐵損、鐵芯損耗)當額定頻率下的額定電壓（分接電壓）施加到一個繞組的端子上，其他繞組開路時吸取的有功功率。6、空載電流當額定頻率下的額定電壓(分接電壓)施加到一個繞組的端子上，其他繞組開路時流經該繞組線路端子的電流方均根值。注1：對于三相變壓器，是流經三相端子電流的算數平均值。注2：通常用占該繞組額定電流的百分數來表示。對于多繞組變壓器，是以具有額定容量的那個繞組為基準的。7、負載損耗(又稱：短路損耗；俗稱：銅損)在一對繞組中，當額定電流流經一個繞組的線路端子，且另一繞組短路時在額定頻率及參考溫度下所吸取的有功功率。此時，其他繞組(如果有)應開路。注1：對于雙繞組變壓器，只有一對繞組組合和一個負載損耗值。對于多繞組變壓器，具有與多對繞組組合相對應的多個負載損耗值。整臺變壓器的總負載損耗值與某一指定的繞組負載組合相對應。注2：當繞組組合中兩個繞組的額定容量不同時，其負載損耗以額定容量小的那個繞組中的額定電流為基準，而且應指出參考容量。

<銅陵>天正華意電氣設備有限公司 智能電導鹽密測試儀發貨及時銅陵
<銅陵>天正華意電氣設備有限公司

銅陵變壓器容量特性測試儀尊敬的顧客感謝您使用本公司生產的變壓器材質分析儀在初次使用該測試儀前，請您詳細地閱讀使用說明書，將可幫助您正確使用該測試儀。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等各種服務，出現任何問題請先電話聯系售后服務部。——防止火災和人身傷害使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。使用適當的保險管：只可使用符合本產品規定類型和額定值的保險管。避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。

智能電導鹽密測試儀發貨及時銅陵

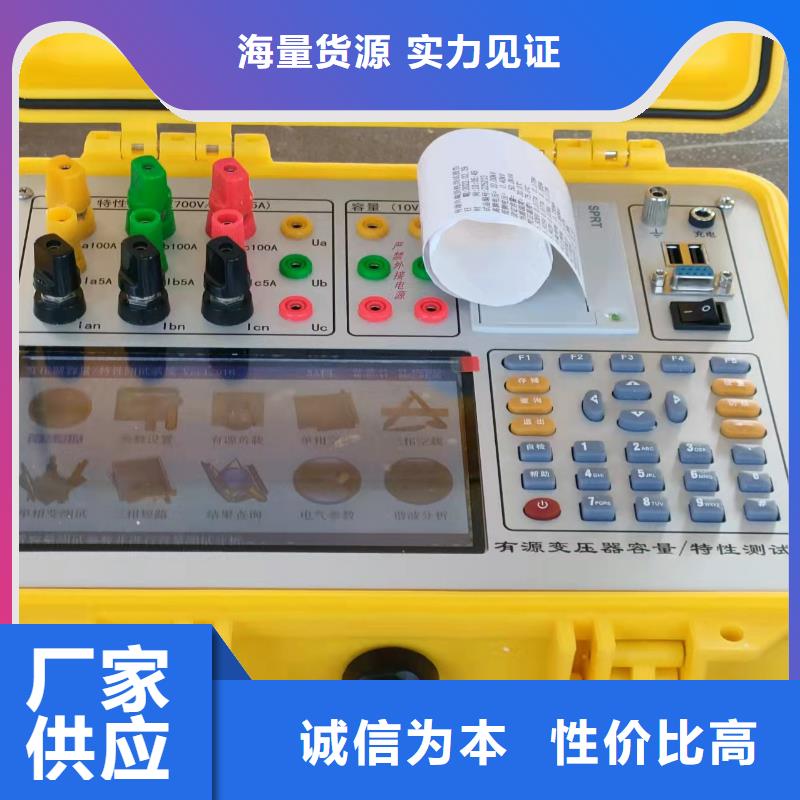

銅陵變壓器容量特性測試儀液晶界面液晶顯示界面主要有十一屏，包括主菜單和十個功能界面，下面分別加以詳細介紹。1、主菜單界面儀器開機即進入主菜單，界面如圖3所示：圖3、主菜單界面主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相變測試、三相短路、結果查詢、電氣參數、諧波分析。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘’確定鍵進入選中的功能顯示屏。下端為提示行，顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。各功能選項的用途分別為：?容量測試：用來測量變壓器的容量值。?參數設置：用來對變壓器空負載試驗的必要的參數進行設置。?有源負載：用儀器內部電源來進行變壓器的短路試驗，無需其他輔助設備。?單相空載：使用單相電源進行三相變壓器的空載試驗；在現場三相電源一般不容易滿足要求，我公司獨創了一種單相電源對三相變壓器進行空載試驗的方法。針對Y/Yn0的配電變壓器，只需要單相市電（交流220V）即可進行空載試驗。?三相空載：使用外接的三相電源進行變壓器的空載試驗。?單相變測試：外接電源測試單相變壓器的空負載、三相變的零序阻抗。?三相短路：使用外接的三相電源進行變壓器的短路試驗。?結果查詢：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。?電氣參數：用來進行各種電參量的測量，包括：波形顯示、矢量分析、實時數據。?諧波分析：用來檢測試驗電源的諧波含量。

<銅陵>天正華意電氣設備有限公司 智能電導鹽密測試儀發貨及時銅陵

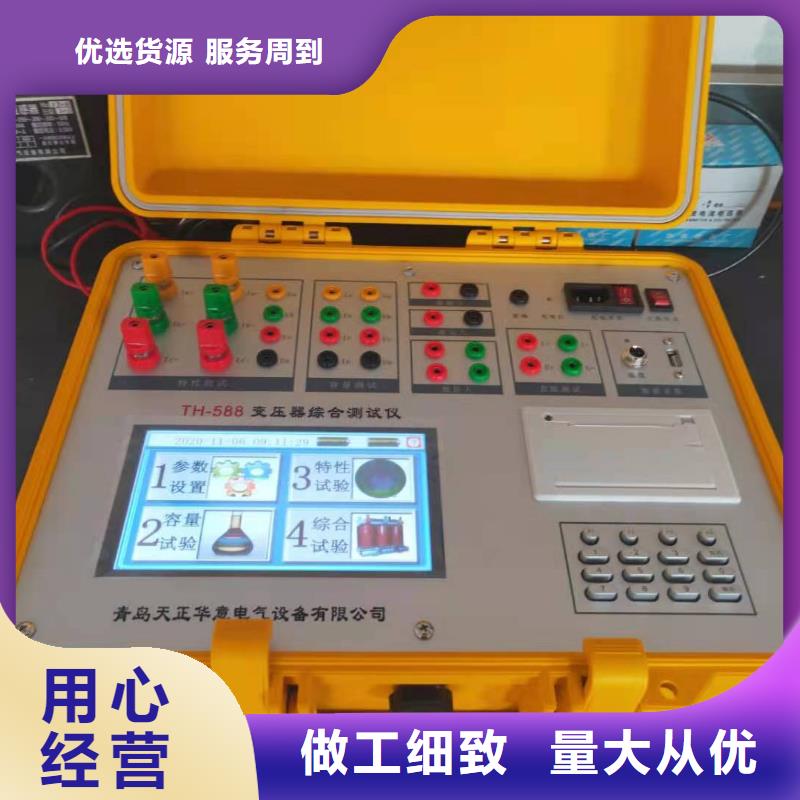

銅陵變壓器容量特性測試儀本分析儀集變壓器材質測試、容量測試、特性測試、直阻測試、變比測試與一身，是我公司針對這種問題專門開發的一種高精度儀器，既能輕松檢測出干式變壓器是否以鋁代銅以次充好，還能準確測試變壓器容量，可準確檢測用戶是否改、換變壓器銘牌。又能對各種變壓器的容量、負載損耗、空載損耗、阻抗電壓、空載電流等工頻參數進行準確測量。該儀器除具有體積小、重量輕、測量準確度高、穩定性好等特性外，還采用大屏幕液晶顯示窗口、圖形式菜單操作并配有漢字提示，集多參數于一屏的顯示界面，人機對話界面友好，操作簡便、易學等優點大大提高了工作效率，是各級電力用戶、質監部門的 產品。數據監測采用國際標準的全數據監測，采用高精度功率分析儀測量，保證了數據的準確性，該功率分析儀為我公司自主研發，自行生產，已經成功運行在 變壓器質量檢測中心。2．系統保護采用硬件以及系統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的性。
