安徽銅陵玻纖格柵施工方法 1、璃纖維土工格柵的層位 (1)路面面層 對新建瀝青混凝土路面，玻纖格柵可置于半剛性基層與下封層之間，也可置于下封層與瀝青面層之間。 對新建水泥混凝土道路路面，玻纖格柵應置于半剛性基層與剛性水泥混凝土路面層之間。 對舊瀝青路面補強，可采用噴油法、錨固法、自粘法在原路面上鋪設玻纖格柵。也可在原路面上做20mm-30mm細粒式瀝青混凝土找平層，再鋪設玻纖格柵，然后加鋪瀝青混凝土面層，厚度宜為60mm-100mm。 對舊水泥混凝土路面補強，可采用自粘法和噴油法在原路面上鋪設玻纖格柵，也可在原路面上做20mm-30mm細粒式瀝青混凝土找平層，再鋪設玻纖格柵，然后加鋪瀝青混凝土面層，厚度宜為60mm-100mm。 新建路面面層均可采用錨固法、自粘法進行施工。 (2)基層 基層采用玻纖格柵，鋪設位置宜放在基層的底部，采用錨固法施工。 (3)路基 玻纖格柵必須鋪放在路基較低的1/3處。 玻纖格柵亦可鋪放在路基的底部，但下面至少要鋪設50mm－100mm厚的砂墊層或鋪設土工布。 用錨固法施工。 2、加筋路面的要求 (1)縱向平整度，橫向路拱的坡度與平順性均符合規范要求，若達不到規范要求，則應在加鋪之前作出處理。 (2)加鋪前須對路面承載力進行評定，若承載力達不到規范要求，或水泥混凝土路面有板底脫空現象，均應作補強處理。水泥混凝土路面的伸縮縫與裂縫應提前清理和填充。 (3)原有路面或基層表面有局部松散、坑洞或擴散型裂縫，均應提前作補強或填充處理，以保持其表面狀況完好。 (4)原有路面表面須清掃干凈，塵土、松散顆粒及雜物。 3、玻璃纖維土工格柵瀝青路面施工方法 (1)錨固法 不帶自粘膠的玻璃纖維土工格柵能增強瀝青混凝土路面層間連接和防止路面反射裂縫，可采用錨固法施工。但宜先鋪設玻纖土工格柵，再灑布熱瀝青作粘層油，施工方法如下： 粘層油選用AH-70或AH-90重油熱瀝青，粘層油的規格及質量應符合規范要求，采用專用灑布車噴灑，粘層油每平方米用量約0.4kg-0.6kg。 鋪設玻璃纖維土工格柵時，必須要鋪設平順、拉緊，橫向搭接長度為80mm-100mm，縱向搭接長度為150mm-200mm。并根據攤鋪方向,將后一端壓在前一端端部之下。 用50×50×1mm的固定鐵皮，要求平整不翹角，周邊宜做倒角處理，2英寸鋼釘(優質水泥釘、射釘或膨脹螺釘)。 釘子固定玻纖土工格柵時，先將一端用固定鐵皮和釘子固定在已灑布粘層瀝青的下層結構上，釘子可用錘擊或高壓射釘槍射入，再將格柵縱向拉緊并分段固定，每段長度為2-5m。對于水泥混凝土路面，可按伸縮縫間距分段，鋼釘位置設入接縫處。要求格柵拉緊時玻纖縱橫向均處于挺直、張緊狀態。 固定時不能將釘子釘于玻纖上，也不能用錘子直接敲擊玻纖，固定后如發現釘子斷裂或鐵皮松動，則必須予以重新固定。 使用膠輪壓路機碾壓（膠輪壓路機需有灑水裝置）。 為防止施工車輛將玻纖格柵和粘層油粘起來，或攤鋪機機輪出現打滑的現象，可在粘層油表面灑布石屑,石屑用量為3m3-5m3/1000m2。 大氣溫度低于10℃或路面潮濕時不得施工。 瀝青混合料加鋪層施工方法與普通瀝青路面面層施工方法一致，但應注意施工車輛不得在已鋪設玻纖格柵的路面上急轉彎和急剎車。 (2)自粘式玻璃纖維土工格柵直鋪法 對舊瀝青混凝土路面或舊水泥混凝土路面加鋪瀝青混凝土面層時，要首先對舊路面進行清掃，可用真空車或?yàn)⑺?chē)，保證表面清潔干凈。然　　后進行舊路面整平，也可先做20mm-30mm厚的瀝青混合料調平層。 噴灑AH-70或AH-90重油熱瀝青，用量宜為0.3kg-0.4kg/m2。 采用專用攤鋪車,鋪設自粘式玻纖格柵,鋪設時應平順、拉緊。 橫向搭接長度宜為50mm-100mm，縱向搭接長度宜為150mm-200mm，搭接重疊方向與瀝青混凝土攤鋪機運行的方向一致。 使用膠輪壓路機碾壓（膠輪壓路機需有灑水裝置）。 鋪筑瀝青混合料加鋪層。 4、土工格柵增強基層及下層路基施工方法 玻璃纖維土工格柵增強基層及下層路基均采用錨固法施工。具體施工方法同路面面層錨固法基本相同,但不需噴灑粘層油。鋪設面要求壓實、平整。符合相關規范要求。 沿路基橫向鋪設玻纖格柵，要求平順，拉緊，橫向兩端布設玻纖土工格柵的長度要多出2-3m。 橫向兩端要放砂袋壓實。 縱向搭接寬度宜為80mm-100mm，以每段長度為500mm用鐵皮和水泥釘錨固，或用鐵絲綁扎固定。 兩端玻纖格柵翻過壓實砂袋后，再用砂袋壓實玻纖格柵。 在48h之內用砂平整，壓實，以免玻纖格柵被日光照射或雨水淋泡時間過長。隨著我國經濟的發展和道路交通量的日益增加，瀝青路面早期開裂現象作為瀝青路面主要病害之一越來越得到重視。許多高速公路使用不到三、四年，已開始大面積修補路面裂縫。目前我國合資興辦的土工合成材料生產廠家的生產工藝也日益成熟，科研和施工單位對土工合成材料的材料特性、力學機理、施工方法等方面都研究出一些初步規律和一套比較成熟的施工工藝。鋼纖維、玻璃纖維、玻璃纖維土工格柵作為瀝青混合料的加筋材料，日益得到推廣和應用。

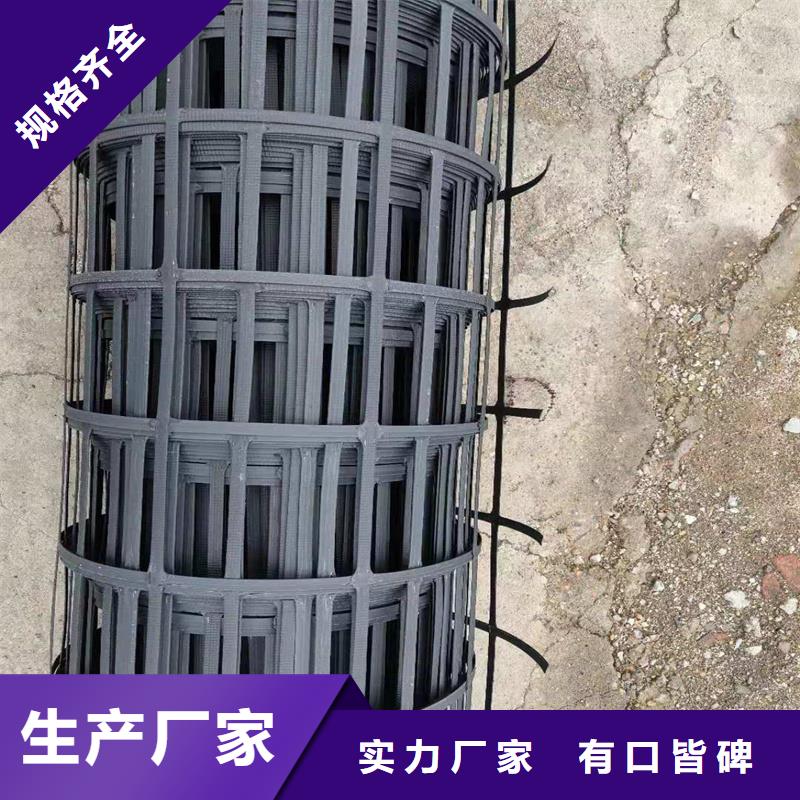

安徽銅陵鋼塑土工格柵 鋼塑加筋安徽銅陵土工格柵是由鋼塑加筋帶經新穎工藝復合而成, 由于此產品表面延壓成具有規則的粗花紋, 鋪設于換填土層中承受了巨大的抗應力和與填土之間的摩擦力, 整體上限制了地基土的剪切, 側面擠出及隆起, 由于加筋土墊層的剛度較大, 有利于上部基礎荷載的擴散并較均勻地傳遞, 分布到下臥軟土層上, 較好地提高了地基的承載力, 由于加筋土墊層的作用, 加大了壓縮層范圍內地基的整體剛度, 有利于調整地基的變形, 使用了鋼塑加筋安徽銅陵土工格柵而形成的加筋土復合墊層屬于柔性結構物, 能很好地吸收地震的能量, 故其抗震性能好。 設計應用 當安徽銅陵土工格柵應用于軟基處理時，在依據地質狀況確定加鋪格柵的位置和層數的同時，還應根據路基填土高度確定安徽銅陵土工格柵的設計強度。 當填土高度大于4m時，安徽銅陵土工格柵滿足行業標準的要求即可，縱橫向極限拉力應不小于20kN/m 當填土高度在3-4m之間時，安徽銅陵土工格柵縱橫向極限拉力不小于40kN/m 當填土高度小于3m時，安徽銅陵土工格柵縱橫向極限拉力不小于50 kN/m，伸長率小于4％，建議采用GSZ60-60型安徽銅陵土工格柵當安徽銅陵土工格柵用于路基填挖結合部時應采用雙向不低于40 kN/m的安徽銅陵土工格柵，宜采用GSZ60-60型安徽銅陵土工格柵 當用于舊路加寬新舊路結合部位時，借鑒沈大高速公路擴建使用格柵的方法：凡填高大于3米的路基，在距路基封頂20㎝處加鋪鋼塑復合格柵，采用縱向（垂直路線方向）極限拉力大于或等于60 kN/m，橫向（平行路線方向）極限拉力大于或等于20 kN/m的鋼塑復合格柵，伸長率≤4％。
