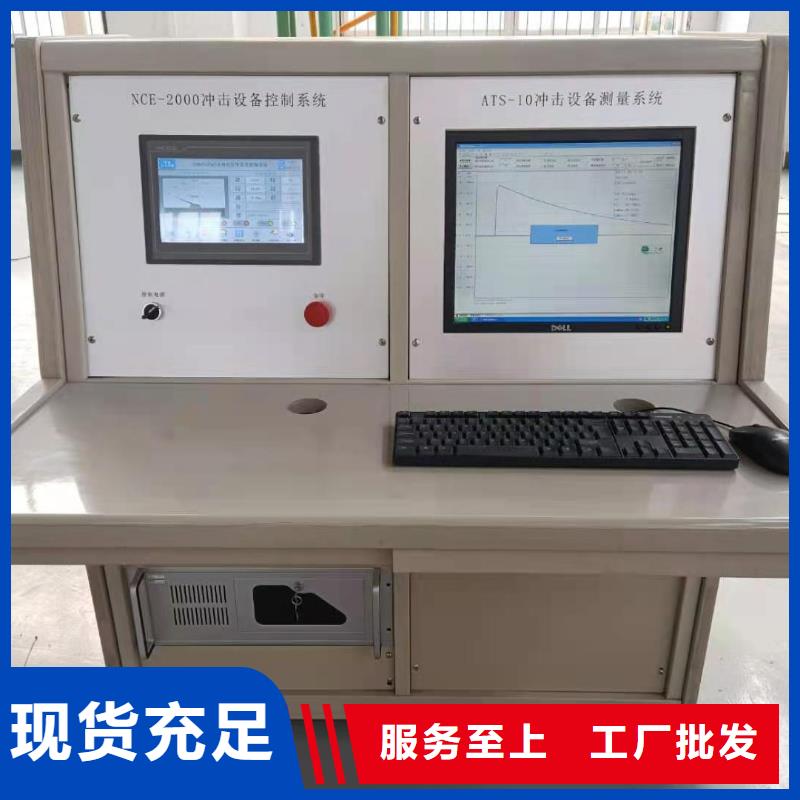

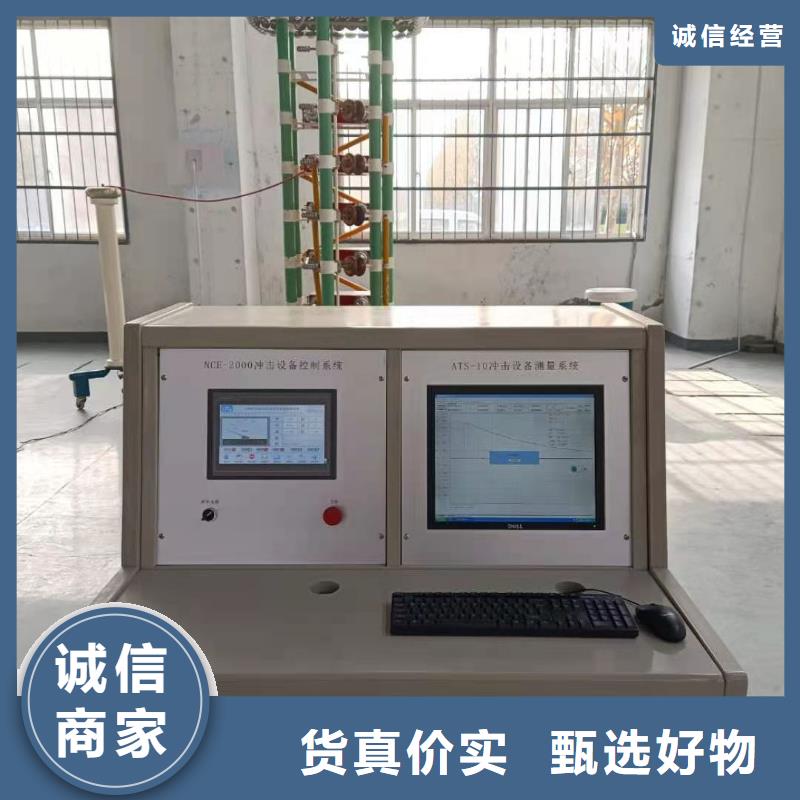

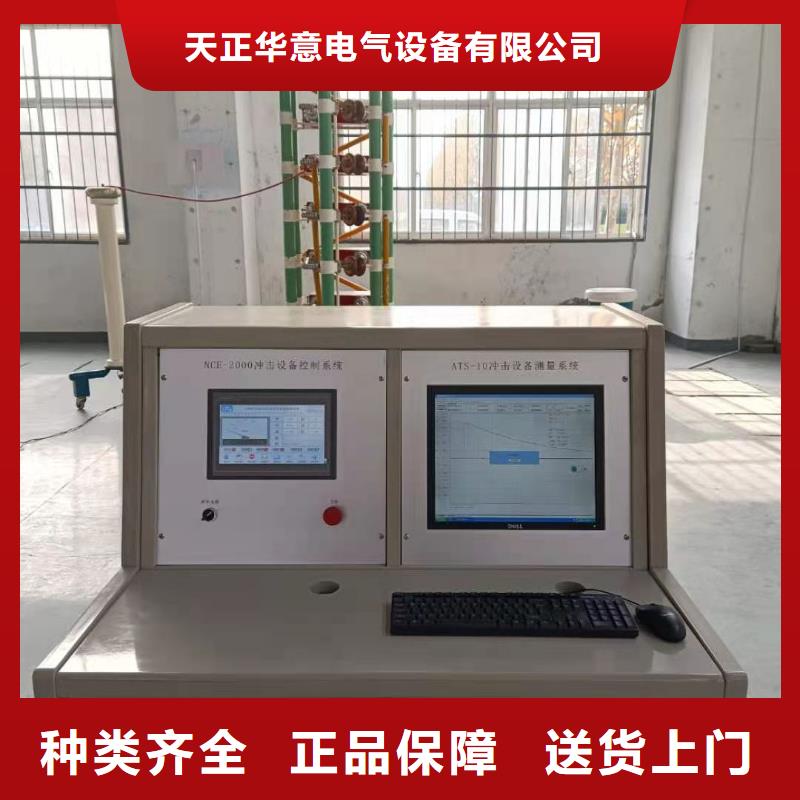

以下是:山東省威海市全自動雷電沖擊試驗控制系統的產品參數
不要猶豫,點擊播放我們的全自動雷電沖擊試驗控制系統產品視頻,讓每一幀畫面都為您揭示產品的獨特之處,帶給您前所未有的驚喜。
以下是:山東威海全自動雷電沖擊試驗控制系統的圖文介紹

山東威海雷電沖擊發生器電力電容器的超低頻耐壓試驗方法試驗操作方法與上述方法相似,連線方法如圖11所示。在確定試驗電壓和試驗時間時,應按照有關規程辦。 測量電容器的連線、注意事項1、本儀器所配升壓器不得作它用。2、機內帶電,切勿自行拆機修理,以免發生意外。儀器有故障,應與我公司聯系修理。3、關機后應用放電棒對試品進行充分放電,再拆線。4、開機前應用放電棒對試品進行充分放電。5、每次啟動升壓前應用放電棒對試品進行充分放電。 檢測設備測試系統技術參數對照表序號 設備名稱 主要技術參數與特點 備注1 THDY-300全自動沖擊電壓檢測設備 主要技術參數?雷電沖擊電壓輸出1.2μs(±30%)50μs(±20%) 電壓:標稱電壓20~200kV(±1%)。2.其它技術特點與優勢:采用觸摸屏+PLC控制系統,全自動控制試驗。?極性自動切換?觸摸屏與PLC采用多模式光纖通訊?示波器與電腦采用以太網通訊?設備整體H式結構?設備整體配有剛帶接地或電磁鐵接地系統 300kV/15kJ沖擊電壓發生器


山東威海雷電沖擊發生器 沖擊電壓發生器距離如下表所示:額定電壓(kV)主要技術參數5.1額定級電壓100kV,充電電流15A5.2輸出電壓波形5.2.1在不同額定電壓下 和一定負荷電容時,能產生±1.2/50μS雷電沖擊電壓全波。5.2電壓利用系數:在不同負荷電容配備一定的沖擊電容,產生1.2/50μS雷電沖擊電壓波,利用系數分別不小于0.85。雷電沖擊截波,利用系數分別不小于0.755.3使用持續時間:在2/3額定電壓以上每三分鐘充放電一次,可連續運行,在2/3額定電壓以下,每兩分鐘充放電一次,可連續運行。六、設備組成七、使用方法:準備工作選擇合適容量、電壓的電源。按本體三圍圖合理將設備安裝就位。按控制臺說明書正確接好每一根線。7.1.4接好設備的接地線,設備的接地線應相互相聯,終一點接地且應在本體附近,特別應注意的是接地線應采用銅皮相聯。開機前準備工作發生器各部分絕緣和球隙表面的灰塵、污垢、潮氣。將手動接地棒放到方便操作。3檢查控制測量系統且將控制、測量系統調整預置好(參照“控制臺說明書”)。重復查7項。5關閉試區大門及防護門。不充電,將裝置先動作一遍,查看動作是否靈活,接觸是否良好。調波方法沖擊電壓發生器雷電沖擊波空載(波頭電容兼電容分壓器約300PF)波形調試或帶被試品波形調試。檢查沖擊發生器充電裝置與本體及電容分壓器相連部份是否正確連接,各部位是否良好接地。根據波頭電容估算波頭電阻值和波尾阻值。7.3.1.3將估算合適的波頭電阻和波尾電阻接入本體。根據估測沖擊電壓波幅值,適當選擇沖擊電壓分壓器低壓臂電容,保證低壓臂電壓幅值不超過300V。在低壓情況下,對本體充電,充電到整定電壓與充電電壓相等時觸發本體對波頭電容放電,波頭時間偏短增加波頭電阻,半峰值時間偏短,增加波尾電阻,反之相反。沖擊電壓波形調節方法分析由于沖擊電壓測試設備中沖擊電容量一般是固定的,因此調整電壓波形只能采用調節電阻的方法。增加電阻阻值,電壓波形出現的情況是電壓峰值降低,波前時間變小,波尾時間變長減小電阻阻值,電壓波形出現的情況是電壓峰值增加,波前時間變大,波尾時間變短,反峰幅值變大。一般而言通過變化電阻阻值,影響較大的是電壓峰值;波頭和波尾時間略有影響,但是這種影響不是根本性的;?充電電壓:一般情況下,充電電壓不能超過電容器額定電壓;



天正華意電氣設備(威海市分公司)公司擁有一支質素過硬的專業隊伍。公司致力于 大電流發生器系列產品的生產、銷售。我公司遵照服務大眾的理念,奉行“尊重顧客,信守承諾鑄品牌;持續發展,超值服務保雙贏”的質量方針,竭誠為廣大客戶提供及時、優質、的技術和產品服務。


山東威海雷電沖擊發生器400KV弱阻尼電容分壓器高壓臂電容器由1節組成,額定參數400kV/600微微法,額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器,分壓比分別為2000,分壓比精度小于±1%;弱阻尼電容分壓器的方波響應特性滿足GB311標準要求4、殘壓分壓器(1)300KV殘壓電阻分壓器。高壓臂電容器額定參數1.25K。該分壓器配備一只低壓臂主要技術要求高壓臂由一級電阻組成額定參數 300kV/2.5KΩ額定雷電沖擊耐受電壓為300kV低壓臂參數 1000V/1.25Ω 分壓器分壓比為:2000:1 刻度因數不確定度 Kε≤1%過沖:β≤20%部分響應時間:≤100ns6、10KA分流器沖擊電流測量采用羅氏線圈1只,電流測量10KA;滿足上述測量的電流的要求,響應時間滿足國際規定的要求,配齊測量電纜一根;7、調波軟件及其附件針對產生8/20uS標準沖擊電流波合理配置波頭二套、波尾電阻二套;調波電感一套;調波電阻一套。1、配置調波是本體串聯并所需的連接件;2、調波電感、電阻、均采用固定的繞線方便替換,調波器件具有足夠發熱容量,電動力和良好的絕緣性能,結構緊湊和穩定的性能;



全自動雷電沖擊試驗控制系統,天正華意電氣設備(威海市分公司)為您提供全自動雷電沖擊試驗控制系統的資訊,聯系人:楊經理,電話:【18762195566】、【18762195566】,供應服務范圍覆蓋山東省 棗莊市、東營市、濟寧市、菏澤市、濱州市、聊城市、濰坊市、德州市、泰安市、臨沂市、煙臺市、威海市、萊蕪市、日照市、淄博市、青島市、濟南市 環翠區、文登區、榮成市、乳山市。
