烏魯木齊變壓器油色譜在線監測系統緩慢打開氣瓶總閥門，此時總表壓力（一級壓力表）應在130-140Kg/cm2。緩慢調節調節柄，將二級壓力表的壓力調節在3.5-4.0 Kg/cm2之間。關閉載氣瓶總閥，退出減壓器調節柄，等待1小時后，兩指示表壓力無變化視為減壓器工作正常，無泄露。3）將標配φ3mm不銹鋼管連接在減壓器出口上，調節減壓器調節柄進行管路吹掃，10秒鐘后關閉載氣瓶閥門，退出減壓閥調節柄。將不銹鋼管的另一端連接到現場主機的載氣進口接頭上。4、動力電纜的連接1）現場主機應采用獨立電源供電或使用所安裝變壓器數據檢測系統公用電源、風冷電機電源等?，F(xiàn)場主機總功耗不大于1000W。2）將動力電纜從取電點鋪設至現場主機接線盒電源端子排處。3）現場主機的主電源由3×1.5mm屏蔽電纜直接接入接線盒。5、通信電纜的連接1）通信電纜鋪設應注意防止拉斷、刮傷等，并應將通信電纜固定在電纜溝信號電纜層橋架上。2）采用RS485通訊模式，使用雙絞屏蔽電纜。如果傳輸距離超過1200M，使用光纜。3）采用TCP/IP通訊模式，使用網絡通信電纜。如果傳輸距離超過100M，使用光纜。5.4系統運行1、啟動設備主電源：上電后數據處理器主電源指示燈閃爍。注：A、現場主機端子排5/12/24直流電源是提供現場操作用的，如接現場操作顯示氣、加裝網絡交換機等；B、設備一定要帶油運行，不然可能影響油泵的使用壽命。沒油就是空載，對電機及油泵危害嚴重。2、通訊連接：確定上電狀態正常后，進入安裝調試操作程序，此時現場主機處于待運狀態。通過調試軟件實現通訊初始化，使現場設備投入正常運行。通過以上操作現場設備與控制分析軟件形成網絡式系統。

<烏魯木齊>天正華意電氣設備有限公司

烏魯木齊變壓器油色譜在線監測系統工作流程1、變壓器油經閉路循環進入油氣分離室，受檢油樣在真空環境及電磁激振作用下，實現油氣分離。2、經冷阱除油后，分離出的故障特性氣體導入氣體定量室后，在載氣的作用下流經色譜柱。利用色譜柱對各個氣體組份具備不同的吸附\解附作用，使故障特性氣體被依次分離。3、氣敏傳感器按出峰順序?qū)收咸匦詺怏w逐一進行檢測，并將故障氣體的濃度特性轉換成電信號。4、數據處理單元對電信號進行分析處理，分別計算出故障氣體各組份濃度。5、通信模塊將氣體組份濃度、載氣壓力狀態、譜圖等數據信息按照TCP/IP、IEC61850通信協議上送過程層網絡，變壓器狀態監測主IED故障診斷系統對色譜數據進行綜合分析診斷，超過設定注意值時進行報警，實現變壓器故障的在線監測。3.4系統結構圖3-1系統結構在功能上劃分為油樣獲取單元、油氣分離單元、載氣單元、色譜檢測單元、控制與數據處理單元、通信接口單元。1、油樣獲取單元經油泵強循環從變壓器主油箱取得油樣，并送入脫氣室。

烏魯木齊變壓器油色譜在線監測系統油氣分離單元采用真空與電磁振蕩相結合的脫氣方法，將氣體從油中分離出來，并導入定量室。3、載氣單元為色譜檢測提供流速、流量恒定的流動相，保證色譜分離的準確性和穩定性。4、色譜檢測單元采用復合型色譜柱及基于集成傳感技術的檢測器，實現多組份氣體的分離和檢測。5、控制與數據處理單元按照工藝流程實現對控件的順序控制，實現載氣調節、溫度控制，完成信號調理、轉換和數據計算。6、通信接口單元按照TCP/IP、IEC61850通信協議，將數據信息上傳至過程層網絡。3.5數據通信功能裝置適用于符合TCP/IP、IEC61850標準的全智能變電站，氣體組份濃度、載氣壓力狀態、二維譜圖等數據信息采用MMS方式傳輸至過程層網絡。裝置可提供兩路電氣以太網接口，用于與變壓器狀態監測主IED通訊，或者將數據信息直接上送站端一體化信息平臺。4硬件結構4.1結構與安裝圖4-1外形尺寸現場數據采集器外形尺寸為：1400×720×420mm4.2面板說明1、運行指示：裝置主CPU運行指示，常開狀態。2、控制指示：裝置各部件運行指示，常開狀態。

烏魯木齊變壓器油色譜在線監測系統 數據備份圖6.7 數據還原6.3.4 增加與設備增加設備功能鍵實現受檢變壓器的添加功能。本使用手冊以TCP/IP通訊方式說明受檢變壓器的添加。如圖6.8、6.9：圖6.8增加受檢變壓器地址定義圖6.9通過設置形成的受檢變壓器樹狀列表如受檢變壓器定義錯誤或需要在系統中設備，鼠標點擊該設備，使用設備功能鍵，顯示圖6.10，點擊“是”，即可該設備。圖6.10 設備6.3.5 報警列表報警列表是用來對選定受檢變壓器日常監測數據報警狀態進行查詢的功能模型。通過報警列表可查詢?cè)撌軝z變壓器的全部報警狀態。圖6.11 報警列表6.3.6 退出使用退出功能鍵，系統將關閉退出。圖6.12 報警列表6.4數據查詢數據查詢功能主要由兩部分組成：日?qǐng)?bào)表與歷史數據。日?qǐng)?bào)表數據將提供數據立方圖、日監測數據表、譜圖及故障診斷結果等功能；歷史數據提供濃度報表、綜合報表及數據趨勢圖等功能。日?qǐng)?bào)表除提供所示圖表功能外，用戶可通過日?qǐng)?bào)表界面的導出功能鍵。實現數據的導出功能，將數據保存在用戶指定的位置。參照?qǐng)D 。

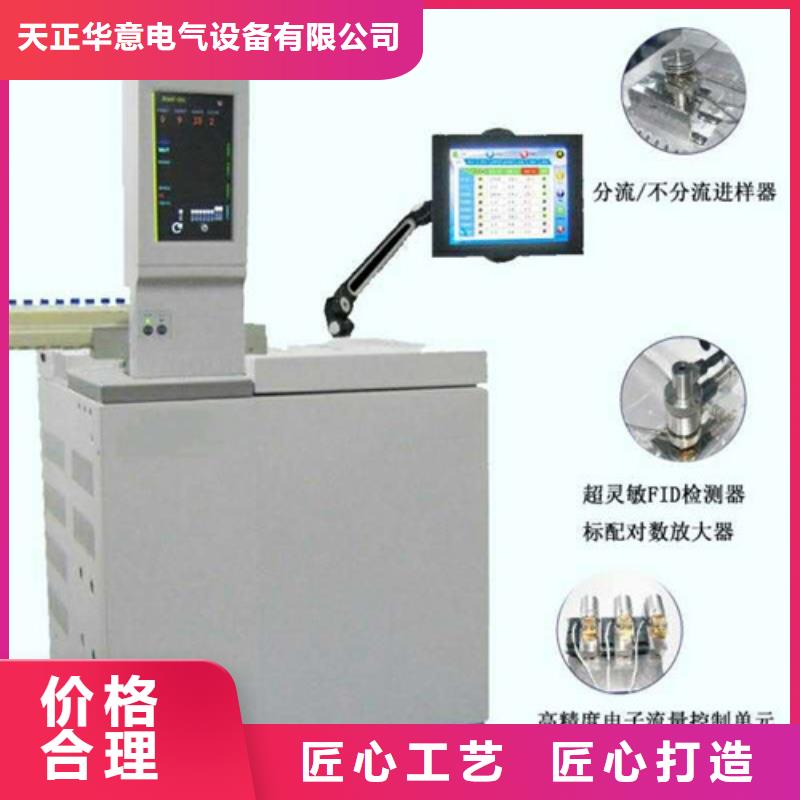

烏魯木齊油氣相色譜分析儀品質保障 <烏魯木齊>天正華意電氣設備有限公司

烏魯木齊變壓器油色譜在線監測系統 承諾與服務公司銷售的產品 質量和售后服務實施方案說明如下：1、 交貨及安裝：到貨前一星期，服務方向用戶提供相應的安裝、調試要求，需方配合完成準備工作。2、 保修期內服務承諾儀器的保修期為：12個月。在保修期內，關于儀器設備的所有服務全部免費（由于操作人員不按照正確使用方法或擅自改裝儀器設備及各種人為因素或不可抗拒等外來因素造成的損壞除外）。若在保修期內儀器本身因質量缺陷發生損壞，免費為用戶維修及更換零配件或更換儀器。3、 保修期外服務承諾在接到需方的服務申請后，賣方須在接到買方通知后的12 小時內通過電話、傳真等方式向買方提供解決辦法，若故障仍不能排除，則賣方應在72 小時內安排人員到現場處理，并及時解決完畢。4、 服務范圍本服務計劃所指服務包括儀器設備整機、隨機配件和工具、工作軟件、文件、電腦及系統軟件的維修、更換、升級、維護、安裝調試、驗收及培訓等涉及儀器設備正常工作的所有相關事宜。5、 產品培訓在進行儀器設備安裝時，由工程師對用戶使用人員進行免費崗位培訓，內容主要包括儀器設備的基本原理、結構、基本操作、維護知識及應用， 注意事項1.本儀器必須使用穩定的220V交流電源，儀器在安裝和使用過程中必須有良好的獨立接地！這樣做一是保證操作者的，二是屏蔽外界的強磁場干擾，以利于儀器更加穩定的工作。

---
