西安臺區識別儀對未檢測到主機的臺區，該終端顯示屏將顯示：此臺區未檢測到主機請檢查3、使用中要注意的幾個問題（1）設備在使用時，一定要按顏色一一對應接線，特別是黑色線，黑色是零線。（2）設備一定要盡可能接在變壓器低壓出線側連接螺栓上，如有互感器，盡量接在互感器后面；實在不行，也可接在開關柜、計量柜的母排上。總之，盡量靠近變壓器。因為，越靠近變壓器負荷相對越平穩，對信號傳輸越有利；（3）有些接線處可能因為潮濕、灰塵、油污等，致使樁頭氧化，特別是鋁線、鋁排，因此在接線時一定要注意選擇非氧化部分，或者，用力轉動接線夾，使之接觸可靠。特別是黑色夾子。對于終端，盡可能要用表筆線的部分扎在測試體上，盡量不要采用靠在測試表面的方式，這樣能減少表筆線在測試表面的移動而導致的接觸不良引起的接觸電阻變化引起的測試結果不穩定。（4）因為我們的設備采用的是FSK電力載波，因為在中心頻率是127KHZ這個頻率是經過大量的反復現場測試實驗總結出來的，具有強的抗干擾能力和弱的跨變壓器穿透能力，但即使是這樣，仍然不能完全保證就沒有一點信號通過變壓器傳輸到高壓線上面，再通過高壓線傳輸到相鄰的變壓器并通過低壓線路傳輸到用戶端，使得我們在低壓端上測到相應的數據，這樣，就有可能造成串線現象，這種現象從技術上來講是不可避免的，因為變壓器對任何頻率的信號只會表現出阻抗的大小不同，而不能的阻斷。

<西安>天正華意電氣設備有限公司

西安臺區識別儀對未檢測到主機的臺區，該終端顯示屏將顯示：此臺區未檢測到主機請檢查3、使用中要注意的幾個問題（1）設備在使用時，一定要按顏色一一對應接線，特別是黑色線，黑色是零線。（2）設備一定要盡可能接在變壓器低壓出線側連接螺栓上，如有互感器，盡量接在互感器后面；實在不行，也可接在開關柜、計量柜的母排上。總之，盡量靠近變壓器。因為，越靠近變壓器負荷相對越平穩，對信號傳輸越有利；（3）有些接線處可能因為潮濕、灰塵、油污等，致使樁頭氧化，特別是鋁線、鋁排，因此在接線時一定要注意選擇非氧化部分，或者，用力轉動接線夾，使之接觸可靠。特別是黑色夾子。對于終端，盡可能要用表筆線的部分扎在測試體上，盡量不要采用靠在測試表面的方式，這樣能減少表筆線在測試表面的移動而導致的接觸不良引起的接觸電阻變化引起的測試結果不穩定。（4）因為我們的設備采用的是FSK電力載波，因為在中心頻率是127KHZ這個頻率是經過大量的反復現場測試實驗總結出來的，具有強的抗干擾能力和弱的跨變壓器穿透能力，但即使是這樣，仍然不能完全保證就沒有一點信號通過變壓器傳輸到高壓線上面，再通過高壓線傳輸到相鄰的變壓器并通過低壓線路傳輸到用戶端，使得我們在低壓端上測到相應的數據，這樣，就有可能造成串線現象，這種現象從技術上來講是不可避免的，因為變壓器對任何頻率的信號只會表現出阻抗的大小不同，而不能的阻斷。

配變臺區用戶識別儀2023已更新(咨訊/新聞)

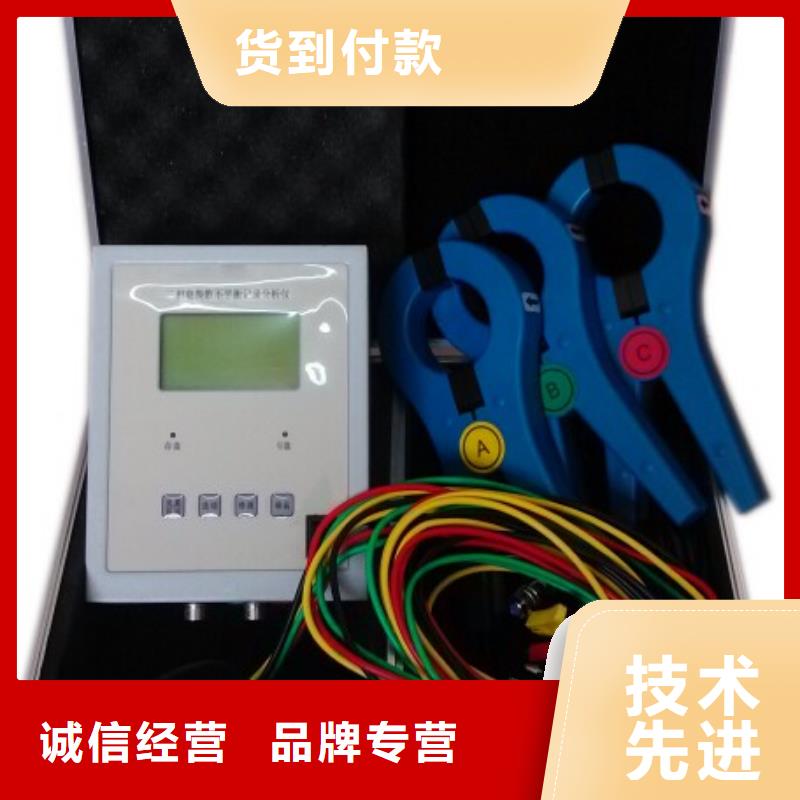

西安臺區識別儀測量分支和相別正常情況下，用兩臺設備進行測量，其中一臺設置為主機，另一臺設置為分機。主機接到臺變的低壓側出口位置（可在開關柜合適位置進行接線），儀器的A、B、C、N相的電壓測試線分別接到被測臺變的低壓端所對應的相別，同時將1只或3只柔性鉗形電流互感器分別卡在被測線路不同支路的零線上，用來監測各線路零序電流和脈沖電流。分機用電壓端子Ua和Un進行接線，應該是Ua接被測戶表的火線，Un接被測戶表的零線。接好線后，由分機發起測試，按【F1】鍵進行測試，6秒內會自動結束，并將測試結果顯示在分機液晶屏上。3、臺變互測功能利用兩臺以上的儀器進行測試功能，其中每臺儀器連接到一臺變壓器的低壓側端子出現位置（可以從開關柜內合適的位置接線），接好后，將其中一臺儀器設置為分機，做為測試的發起方，其它的所有儀器均設置為分機，做為信號的接收方，進行測試源。

西安臺區識別儀一般要求請閱讀以下注意事項，以免人身傷害，并防止本儀器或與其相連接的任何其他的儀器受到損壞。為了避免可能發生的危險，本儀器只可在規定的范圍內使用。西安臺區識別儀本儀器出現故障時，必須由青島天正華意電氣設備有限公司或其正式授權的售后維修機構進行維修等相關服務。任何單位或個人對于本儀器的任何改動、維修 青島天正華意電氣設備有限公司均不承擔任何責任。1、防止火災或人身傷害[使用適當的電源線]：只可使用本儀器專用、并且核準可用于該使用國的電源線。[避免接觸裸露的電路]：儀器帶電時，請勿觸摸裸露的接點和部件。[在有可疑的故障時，請勿操作]：如懷疑本儀器有損壞，請及時告知或咨詢售后服務部。聯系方式見《保修卡》。[請勿在潮濕的環境下操作][保持儀器表面清潔和干燥]2、術語和標記本手冊使用的術語。本手冊可能出現如下術語：警告。警告字句指出可能造成人身傷亡的狀況或做法。小心。小心字句指出可能造成本儀器或其他財產損壞的狀況或做法。

<西安>天正華意電氣設備有限公司 配變臺區用戶識別儀2023已更新(咨訊/新聞)

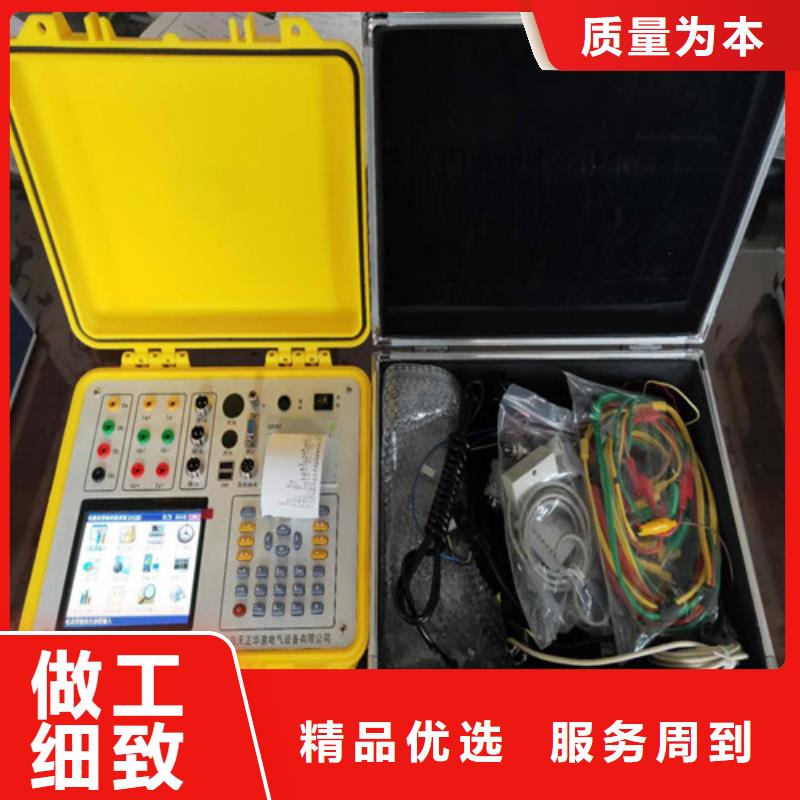

西安臺區識別儀 測試量程及指標?頻率測量測量范圍：45～65Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.測量誤差: ≤0.02Hz?輸入電壓量程：UA\UB\UC\UN輸入范圍：AC或DC 5-1000V；U0\U0N輸入范圍AC 5V-450V?輸入電流量程：0.06A-6A，其他量程可以根據用戶要求選配?電壓和電流精度：滿量程的±0.1％?基波電壓和電流之間相位差的測量誤差：≤0.5°?諧波電壓含有率測量誤差：≤0.1％?諧波電流含有率測量誤差：≤0.2％?三相電壓不平衡度誤差：≤0.2％?電壓偏差誤差：≤0.2％?能量：滿量程的0.2％?功率：滿量程的0.2％第二章．設備布局1．面板正面圖：2. 按鍵操作電源開關儀器電源開關上翻光標向上移動下翻光標向下移動遞減 數字減小或參數切換遞增 數字增大或參數切換返回 返回上一層菜單確認確認操作命令3. 測試前的準備工作：接線：1. 工作電源采用鋰電池供電，無需要外部電源，可以連續工作8小時。電池欠電時請及時充電。2. 電壓接線本儀器的UA、UB、UC 和UN 接線端子可以測量交流電壓也可以測量直流，電壓輸入范圍：AC或DC 5V-1000V。測試零序電壓的端子為U0和U0N，測量電壓只能是交流電壓，輸入范圍：AC 5V-450V電壓接線有兩種接線方法，分別為三元件星形和兩元件V形兩種接法。現場可以根據不同情況采用不同接線方法。以下分別介紹各種接線方法：A ： 三元件Y 接線方式（三相四線制Y 接法）：用電壓測試線將儀器的UA、UB、UC 和UN 接線端子分別接到現場A、B、C、N三相電壓和零線上。如上圖B ： 兩元件接線方式（V 接法）：用電壓測試線將儀器的UA 接現場A 相電壓、儀器的UC 接現場C 相電壓、儀器的UAN接現場B相電壓。如上圖備注：測量零序電壓時，只需要用 U0 和 U0N 兩個接線端子就可以了。（零序電壓測量范圍AC 5V-450V）4. 鉗表接線：各相鉗表對應插入電流輸入插座中，并鎖緊，以保證良好接觸。5. USB1接口：連接USB線，用于與后臺聯機通訊。直接使用后臺軟件測試。6. USB2接口：用于連接U盤存儲測試數據。

西安臺區識別儀測量分支和相別正常情況下，用兩臺設備進行測量，其中一臺設置為主機，另一臺設置為分機。主機接到臺變的低壓側出口位置（可在開關柜合適位置進行接線），儀器的A、B、C、N相的電壓測試線分別接到被測臺變的低壓端所對應的相別，同時將1只或3只柔性鉗形電流互感器分別卡在被測線路不同支路的零線上，用來監測各線路零序電流和脈沖電流。分機用電壓端子Ua和Un進行接線，應該是Ua接被測戶表的火線，Un接被測戶表的零線。接好線后，由分機發起測試，按【F1】鍵進行測試，6秒內會自動結束，并將測試結果顯示在分機液晶屏上。3、臺變互測功能利用兩臺以上的儀器進行測試功能，其中每臺儀器連接到一臺變壓器的低壓側端子出現位置（可以從開關柜內合適的位置接線），接好后，將其中一臺儀器設置為分機，做為測試的發起方，其它的所有儀器均設置為分機，做為信號的接收方，進行測試源。

西安臺區識別儀該數據管理系統，是我公司生產的臺區用戶識別儀的配套數據管理系統。是基于目前 的Windows操作系統下編寫的數據通訊管理軟件。主要用來對測試儀的測試數據進行后期的數據管理、查詢、報表打印等操作。注意事項?由于在現場使用時屬于帶電測試，所以在操作前請詳細閱讀本說明書，以便熟悉本儀器的操作步驟及注意事項，嚴格按照說明書要求來使用。如有不明白的地方，可直接與我公司技術人員取得聯系。?接線時先接儀器端，后接被試端，且先接零線后接火線；拆線時先拆被試端，后拆儀器端，且先拆火線后拆零線。?接入電壓應為相電壓AC220V±10％，嚴禁接線電壓或其它等級電壓。分機具有自動保護功能，一旦接入到380V，儀器將保護，報警燈將亮起。?接入被測電網時，接點處會產生少量電弧，屬于正常現象。?電流脈沖信號會產生一定的熱量，長時間使用后背板有一定溫度，屬于正常現象。?主機、分機保險管均為2A，不能采用其它型號的保險管。若出現反復燒斷保險管，應檢查被測點電壓，依然存在問題的可與我公司技術人員聯系。

配變臺區用戶識別儀2023已更新(咨訊/新聞)

西安臺區識別儀電能質量監測功能介紹?基本參數測量三相電壓有效值、三相電流有效值、有功功率、無功功率、功率因數、相移功率因數、電網頻率。?電能質量參數測量三相基波電壓、三相基波電流、三相基波有功無功功率、正序負序零序電壓、正序負序零序電流、三相電壓不平衡度、三相電壓波動、短時閃變（Ps t）、長時閃變（Plt）、ΔS波動負荷視在功率變化。?諧波測量（63次）三相各次諧波電壓含有率、三相各次諧波電流有效值、三相各次諧波有功無功功率、三相電壓諧波總畸變率、三相電流諧波畸變率。2.2、事件功能根據默認設置或用戶設置電壓暫態的觸發限值，記錄實際電壓運行時的驟升、驟降及短時中斷事件。2.3、存儲功能?保存電能質量分析數據，保存間隔可以設定，間隔時間單位為分鐘。可以保存3~6個月的電能質量歷史數據，之后按“先進先出”原則更新。保存時間不小于10年。2.4、通訊功能?支持網絡接口?根據用戶要求上傳實時電能質量分析數據，指定時間段內的電能質量分析數據?設置終端電能質量分析數據的保存時間間隔2.5、顯示功能具有液晶顯示功能，采用320×240的3.8寸液晶顯示屏，顯示15行每行20個漢字。顯示三相電壓電流有效值、各次諧波、功率等電能質量分析的數據；具有顯示電壓電流波形圖、矢量圖、頻譜圖等；還能顯示相關參數信息。

---
