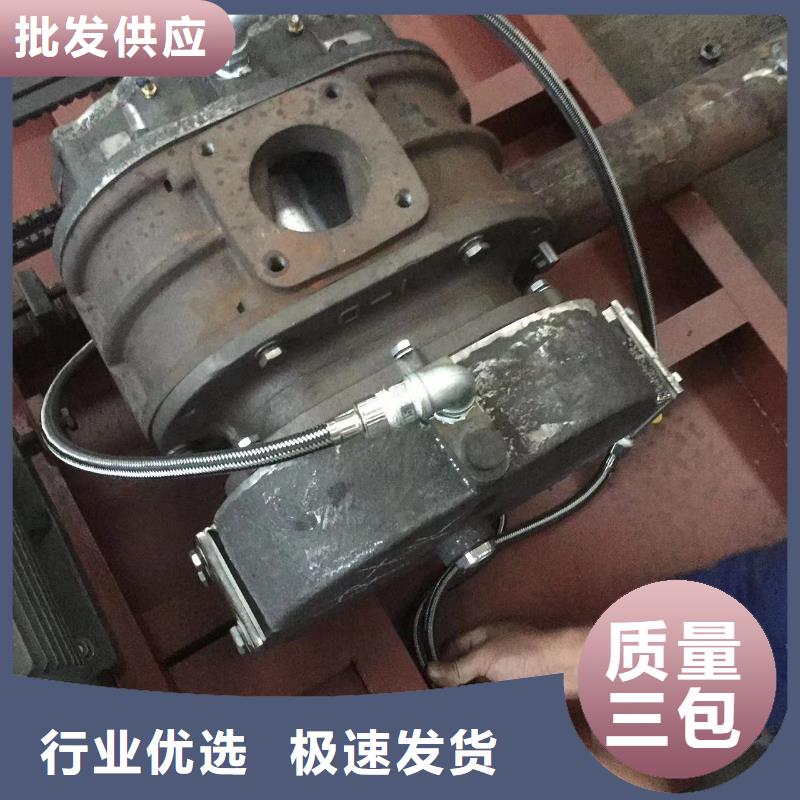

南陽淅川 羅茨風機LFSR三葉螺旋羅茨風機是在長年制造銷售羅茨風機的基礎上采用新技術開發的新產品。本機通過在葉輪上采用新型線。使總絕熱效率和容積效率進一步提高，是風量和壓力特性特別優良的風機。 所謂效率優良。就是風機自身的發熱量減少。即溫度上下降。各種機型在干燥狀態下使用的排風壓力可達0.6kgf/cm2。 LFSR型三葉羅茨鼓風機的特點： 1． 旋轉狀態是20度以上的固定螺旋方式。機殼的進排風屏蔽線切入螺旋。以轉子頂端光面線構成的三角形進排風口，通過轉子的旋轉而循序打開。 本風機的進排風口，不象舊式羅茨螺旋風機那樣在瞬間打開或關閉，所以運轉聲音小，幾乎沒有排風脈動。 2． 因為轉子是三葉直線形，所以它不象螺旋式轉子那樣，因軸向微小變位而使轉子互相接觸。因此，只在部面上保證轉子間的間隙即可，不需要象轉子旋轉式那樣再加上軸向變位，以至間隙過大。這種風機的效率比相同尺寸的轉子旋轉式風機好得多。 3． 因轉子采取特殊外形，便于保持轉子間的相互間隙，使效率進一步提高。 4． 因使用精密數控機床批量生產轉子，并對精度管理采取了完善的措施，所以，各臺風機之間完全沒有性能的誤差。另外，轉子在制造過程中已成平衡狀態。所以轉子不會象過去那樣殘留微小的不平衡。本機幾乎完全沒有振動。 5． 采用 級驅動齒輪，不僅使壽命得到延長，而且實現了低噪音化。該齒輪采用特殊Cr-Mo鋼經適當淬火處理，嚴格按照JISI級齒輪精度研削制造。因而將來自齒輪對產品的不良干擾完全排除。 6． 輸出空氣清潔，不含任何油質灰塵。機殼內部不須油類潤滑，且采用了避免軸承、齒輪油類混入機殼內部的結構設計。 LFSR三葉螺旋羅茨鼓風機規格： 風機口徑：50-250A 風 量：0.5-90m3/min 壓 力：9.8kpa-78.4kpa 電機功率：0.75-132kw LFSR型羅茨鼓風機標準附屬件： 通用底座 、 皮帶罩 、 風機皮帶輪、電機帶輪、V形皮帶 、 吸入消聲器（帶空氣濾清器） 、閥 、 壓力表 、 潤滑油 、 地腳螺栓 山東臨風科技 孫成利

南陽淅川單向閥的安裝與使用說明 DVC單向閥必須安裝在水平管路上，安裝時手柄垂直向上盡可能向上提，對中管道正中，用螺栓夾緊，安裝完畢后必須確認單向閥的開啟—關閉正常才可以進行試機工作。 八、閥使用說明 1、使用上的注意事項 因為該閥應在低壓力下工作，所以閥座與閥體的接觸面是經過精密加工的，如果有異物附著在閥座周圍，閥體工作時，異物就會被吸附到接觸面上，由此形成泄漏。另外，請注意檢查閥在搬運過程中是否受到沖擊，這也是造成泄漏的原因。 2、閥的設定方法 ※ 原理：當負荷超過閥的設定壓力時，閥開啟，由此防止風機故障。 羅茨風機 山東臨風科技 孫成利

南陽淅川一、LFSR三葉風機構造說明 工作原理：電機通過V型帶帶動鼓風機，使吸入的空氣通過一對三葉型葉輪的回轉從排氣口排出。 （關于風機詳細結構，請看此說明書第13頁的鼓風機展開圖） 二、LFSR風機安裝注意事項 ① 請不要把風機設置在易產生有機溶劑、涂料等易燃性氣體和腐蝕性氣體的場所，以防火災和中毒。 ② 請不要把風機設置在人經常通過和兒童經常出入的場所，以防受傷和燙傷。 ③ 風機房內溫度應在40℃以下，超過40℃將會極大縮短鼓風機和電機的壽命，請設置換氣扇，確保室溫在40℃以下。冬季氣溫長期在0℃以下時，應注意齒輪油會固化，運轉一段時間后，溫度會上升。 ④ 地基要牢固，表面要平整，地基要高出地面。 ⑤ 風機周圍空間應滿足風機拆卸和檢修用。 ⑥ 風機室外配置時，請設置防雨棚。 三、LFSR風機配管安裝注意事項 ① 風機管道要撓性連接，不要在上面堆放雜物。 ② 管道材料應能承受排氣時的溫度和風壓（可采用鋼管）。 ③ 管道內部清潔，防止雜物進入。 ④ 安裝一個逆止閥，防止由于反轉而引起的回流進入鼓風機。 ⑤ 多臺鼓風機并列運轉的場合，各分管道上必須設置閘閥（其中一臺風機檢修時，可截止該管道）。 ⑥ 管道上設置放空閥，防止風機帶負荷起動或關停。 風機必須空載起動或關停。 四、LFSR風機操作前注意事項 ① 清掃管道內的異物，并保持管道內的清潔。 ② 檢查螺栓、螺母連接松緊情況。 ③ 必須安裝皮帶罩，防止衣服和手等卷入皮帶和皮帶輪之間。 ④ 將管道上的閘閥全部打開，否則風機超負荷運轉，機器受損。 ⑤ 加入齒輪油，油面靜止于油標中心位置（風機出廠時已加注齒輪油，風機起動前務必確認運輸過程中有無泄漏）。 ⑥ 檢查V型帶的張力和皮帶輪的偏正，風機出廠時已調整好，請確認在運輸與安裝過程中有無松動。 ※ 可以用鋼板尺或繩子找正皮帶輪，并調整張緊程度，如使用張力計可以更方便的調整皮帶的張力，而且，運行2～3天后，因皮帶與皮帶輪的磨合，若皮帶變松弛，請重新調整。 ⑦ 加注軸承潤滑脂，可用油槍加至油從壓蓋上的泄漏孔泄出為止（風機出廠時已加潤滑脂）。 ⑧ 檢查電源的電壓和頻率，檢查電纜線的連接；從皮帶輪側看主動軸回轉方向為逆時針。 ⑨ 用手盤動皮帶輪，確認鼓風機轉動無異常時，方可啟動風機。 五、LFSR風機運轉注意事項 ① 運行初期由于潤滑油的粘滯而有噪音和電流過高的情況，運行10～20分鐘，可自行消失。 ② 流量大小不能通過開關閥門來調整。 該風機是容積型壓縮機，通過調整轉速來改變流量和軸功率；關閉閥門，壓力上升，風機超負荷運轉，易被燒壞。故通過改變轉速或增加溢流管道來調整流量。 ③ 鼓風機應在規定的壓力范圍內工作。超負荷運轉風機受損，特別是電機電流值要低于銘牌上的額定值，否則電機壽命降低或燒損。 ④ 壓力表開關處于常閉狀態，如需測定壓力時，可將壓力表開關打開。壓力表在正常使用后，務必將頂端橡膠尖剪去，使與大氣相通，否則不能準確顯示實際壓力。 ⑤ 同一機型噪音也有差異，因為風機在機械室內的位置及配管情況不同會造成噪音的差異。 山東臨風科技 羅茨風機 孫成利
