熱保護器性能壽命測試裝置新疆 <新疆>天正華意電氣設備有限公司

新疆高低壓開關柜通電試驗臺指示燈： ①電源指示燈 模擬斷路器上電后，電源指示燈亮，說明系統電源正常 ②運行指示燈 模擬斷路器上電后，運行指示燈亮。說明系統運行正常。 ③狀態指示燈 該燈在模擬斷路器在狀態發生變化時瞬間閃爍一下。 ④跳閘指示燈 模擬斷路器處于跳閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相 ⑤合閘指示燈 模擬斷路器處于合閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相 2．操作方法 本裝置 和繼電保護測試裝置配合使用。 （1）具體操作方法如下： ①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。 ②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。 ③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。 ④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。 ⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。 （2）單路應用接線圖上例接線為繼電保護測儀與模擬斷路器單路配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。 雙路使用說明 Ⅰ、Ⅱ回路是兩路完全獨立的跳合閘電流回路，兩回路功能完全相同。當任意一回路有跳合電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。

新疆高低壓開關柜通電試驗臺 在接入AC380V電源時，應先切斷電源，待線接好后再合上電源，同時要注意，接線時，雙手一定不能碰導線的金屬部分，這樣會造成觸電。正確的做法是先切斷總電源，保證導線不帶電的情況下將導線與電源可靠的連接，連接完后人員均不要再碰導線，更不要接觸沒有絕緣的金屬部分。3、根據開關柜不同的種類，將開關柜中的各合閘，分閘或者是各種需要電源的裝置用導線與開關柜通電試驗臺相連，連接完后再合上總電源開關，同時合上相應的交流或直流或是電流輸出開關，調節調壓器手柄，輸出電壓就慢慢上升，達到需要后停止上升，開始對待出廠的開關柜做各種測試。具體這樣描述，如果要產生三相交流250V，則按如下步驟進行：1)合上總電源開關，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下交流操作電壓控制的合閘，此時交流操作電壓控制的合閘燈亮，此時后出線板中的交流操作電壓就有輸出電壓了，如需要電壓為250V，只要調節調壓器，使電壓為250V即可。2)如果要輸出三相10A的電流，操作方法如下：3)先將通電試驗臺上的線與開關柜的電流互感器二次側的線相連，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下三相電流控制的合閘按鈕，此時三相電流控制的合閘燈亮，此時后出線板中的三相電流就有電流輸出了，如需要電流為10A，只要調節調壓器，使輸出電流為10A即可。4)另外兩個通道操作方法相同。4、后出線板上的固定輸出是指輸出電壓為固定值，只要輸入電壓不變，輸出電壓就不會改變。5、設備內部有三個保險，若插上總電源后，電壓表無顯示或出現過載的情況后均可能是保險燒壞，只要換上相同規格的即可。但如果更換過大的保險是很危險的，這會造成設備的損壞。。6、試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線說明書

<新疆>天正華意電氣設備有限公司 熱保護器性能壽命測試裝置新疆

新疆高低壓開關柜通電試驗臺TH-300 施加電源線電壓到 RCD 的 L 和 N 端子上。在按被測試裝置上的 Star（t 開始）時，被測試裝置的內部負載被連接到校準裝置的連接器上。當測得的電流 達到標稱跳閘電流和電流系數乘積所規定的值時，計時器被觸發。當計時器內 的時間與所選擇的跳閘時間相符時，斷開輸出連接器并顯示所測得的值。5.4 自動跳脫電流（AUTO RAMP）的校準漏電開關測試儀的自動跳脫電流（AUTO RAMP）在校準裝置的動作電流測 試模式中進行校準：1.將被校漏電開關測試儀選到自動跳脫電流（AUTO RAMP）測試模式，并 設置其動作電流值。2. 按校準裝置 功能鍵，切換到動作電流測試模式。3. 設置動作電流。設置校準裝置動作電流與被校漏電開關測試儀動作電流值 相等。（實際使用過程中，由于被校準漏電開關測試儀的動作電流值誤差較大， 因此，可以將校準裝置的動作電流值設置的稍微小一些，在 80％I△n～I(xiàn)△n 之間。 如：被校漏電開關測試儀是 30mA，那么校準裝置可以設置為 24mA ～30mA 中任意一個稍微小一些的電流值）。設置動作電流值，按 -“數字鍵”- ， 若需更改設置則按 。4.設置電流因子。根據 JJF1283-2011 的要求，需對漏電開關測試儀的自動跳 脫電流（AUTO RAMP）每檔的 0.5 倍動作電流值和 1 倍動作電流值分別進行校 準，故可分別設置校準裝置的電流因子為 1：（0.5＊I）和 2：(1＊I），各測量一次。按 -“數字鍵”- 。5.設置分?jǐn)鄷r間。由于對漏電開關測試儀的自動跳脫電流（AUTO RAMP） 分?jǐn)鄷r間沒有校準要求，故分?jǐn)鄷r間可任意設置為一個在 20ms~90％T 之間的值，一般設為 50ms 左右。

<新疆>天正華意電氣設備有限公司 熱保護器性能壽命測試裝置新疆
<新疆>天正華意電氣設備有限公司 <新疆>天正華意電氣設備有限公司

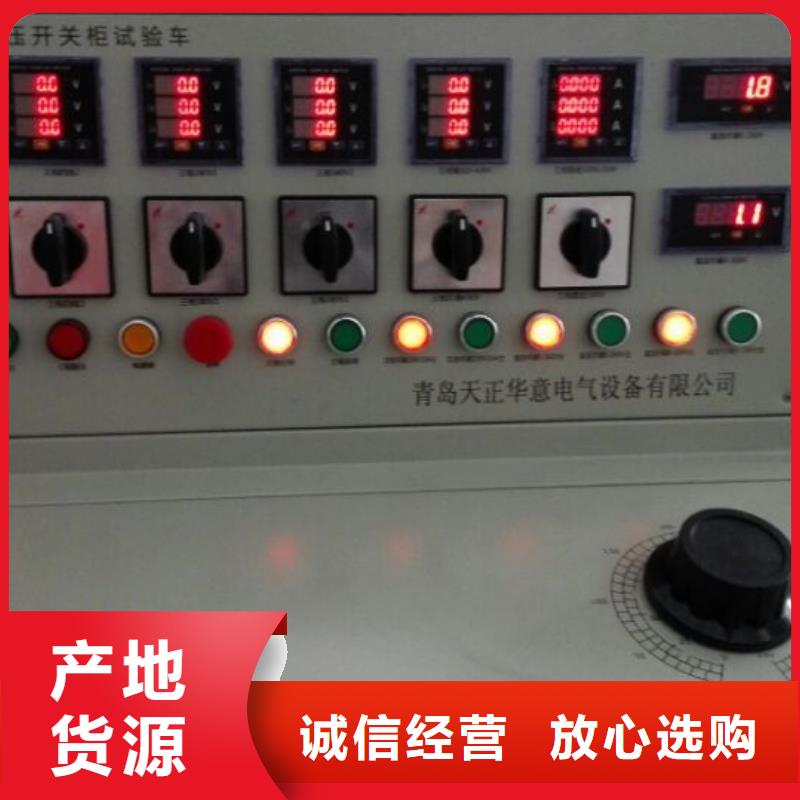

新疆高低壓開關柜通電試驗臺此時可順時針分別旋轉A、B、C三相調壓器手輪，監視三相可調電壓、電流表，可調輸出三相交流電流或者三相交流電壓。再按下啟動按鈕的同時電秒表開始計時，緩慢調節到所需電壓或電流，按下停止按鈕。將電秒表清零。然后按下啟動按鈕，至被試品動作，電秒表停止計時，表示此試驗完成。做完該項試驗后，將三相旋鈕分別歸零，按下停止按鈕。此時交流可調輸出接線柱無電壓或電流輸出。注：此三相可調交流0~1000A/2V電壓輸出工作時，三相可調交流0~430V電壓輸出、可調直流0~260V不能同時工作。4、單相直流0~260V電壓可調輸出在后接線板的接線柱（直流電壓）上按試品所需極性在“＋”“-”極接線柱上接線，將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按上單相直流可調電壓輸出0~260V按鈕，單相直流可調輸出指示燈亮，表示在接線柱（直流電壓）上有單相直流有電壓可輸出，此時可順時針旋轉A相調壓器手輪調壓，監視單相直流可調電壓表，可調輸出0~260V交單相直流電壓。做完該項試驗后將單相直流可調輸出0~260V停止按鈕按上，三相交流可調輸出指示燈滅，此時直流可調輸出0~260V接線柱無電壓輸出。5、直流耐壓試驗將被試品接到后面板耐壓輸出接線柱上，按動啟動按鈕，緩慢調節A相旋鈕，觀察面板上直流電壓表、直流電流表到達需要輸出值即可。

新疆高低壓開關柜通電試驗臺請勿在易爆環境中操作。保持產品表面清潔和干燥。目 錄一、系統概述、技術參數4三、面板示意圖5四、使用說明5五、操作說明5六、注意事項6七、保養維修6八、運輸與貯存6九、開箱及檢查7十、其他7一、系統概述TH-III型高低壓測試通電臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數輸入電源：三相四線AC380V輸出電壓及電流：1. 單相AC 100V輸出（固定值）（控制空開改裝在面板上，文字注明） 2. 三相AC 0～30A輸出 （控制空開改裝在面板上，文字注明） 3. 單相12V、24V、48V、110V、220V、直流固定電壓輸出控制空開改裝在面板上，文字注明） 4. 交流操作電壓輸出 三相AC 0 ~ 400V，電流小于30A （控制空開改裝在面板上，文字注明） 5. 直流操作電壓輸出 DC 0 -400V （控制空開安裝在面板上，文字注明） 6. 單相AC220V輸出（固定值，插座形式）（控制空開安裝在面板上，文字注明） 7. 三相AC380V輸出，（固定值，接線柱） （控制空開安裝在面板上，文字注明）以上空開從后面移出來，可安裝在側面或頂部方便操作，但空開需標明功能，不能像此臺一樣直接用鉛筆畫上去在控制操作臺時啟動哪個回路應該只有哪個回路電壓或電流的輸出，（各個回路應獨立操作）不能出現感應輸出、不能出現合閘電流回路有電壓輸出現象，不能出現合閘固定電壓有可調交流電壓輸出現象，同理合閘交流可調電壓不能出現其他回路電壓或電流輸出，只有在控制臺同時合閘兩個或兩個以上分別對應合閘回路輸出（具備各個回路同時合閘同時輸出條件）。

<新疆>天正華意電氣設備有限公司
熱保護器性能壽命測試裝置新疆

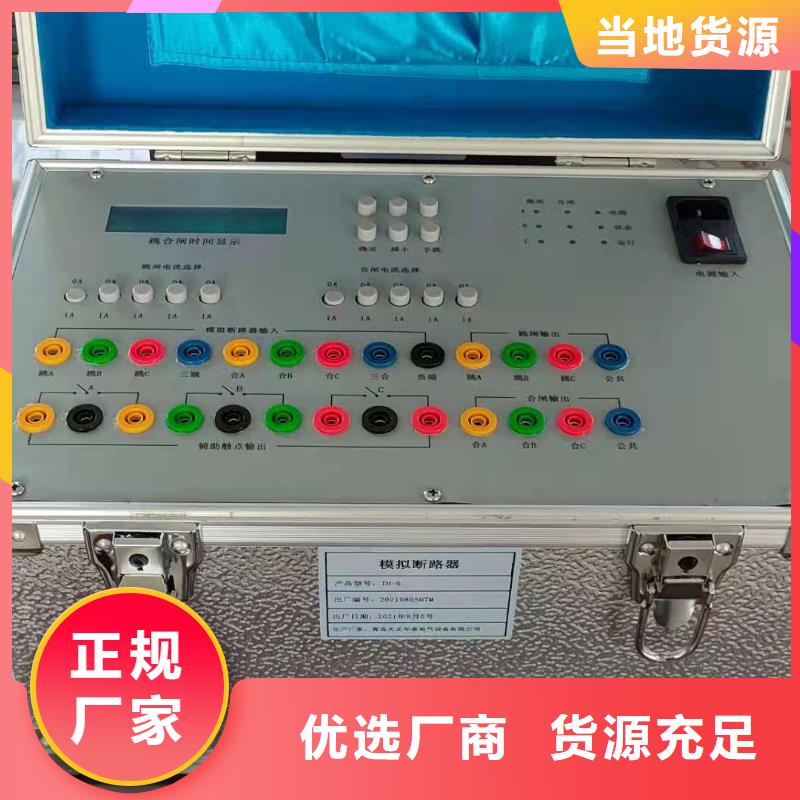

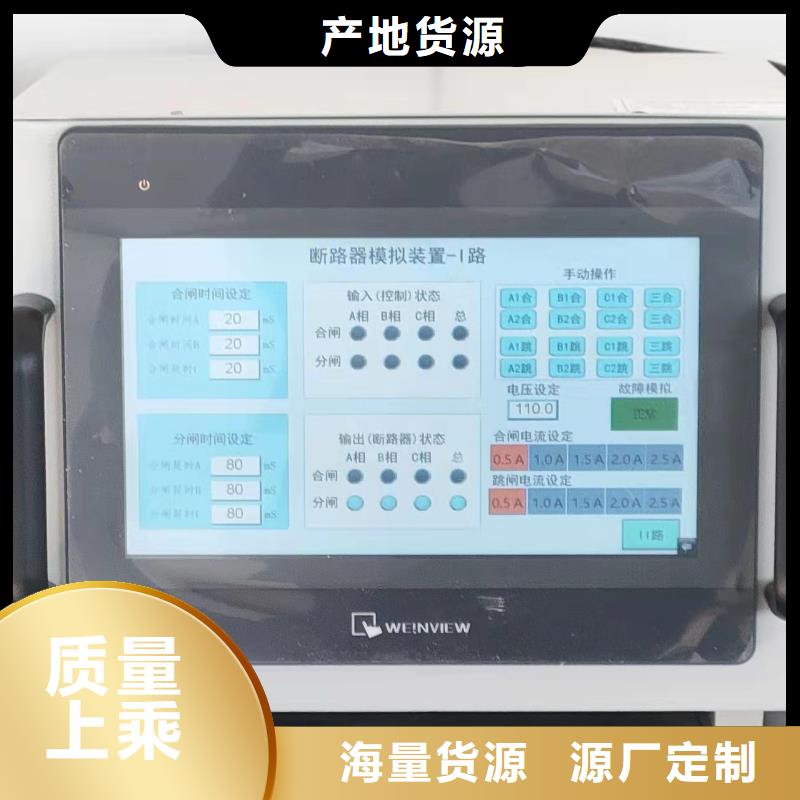

新疆高低壓開關柜通電試驗臺模擬斷路器外形結構為便攜式，適用于現場試驗使用。技術參數 工作電源電壓 AC220V±10％ 50HZ 跳、合閘操作電壓 DC200V或DC110V、48V、24V 跳、合閘時間 跳閘時間選擇0-500ms 合閘時間選擇 0-500ms 跳、合閘電流 跳閘電流選擇： 1A、2A、3A、4A、5A合閘電流選擇： 1A、2A、3A、4A、5A 當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A跳、合閘電流由跳、合閘時間控制自動切斷。 手動跳合閘 當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。 開出量接點容量：DC220V/0.5A，AC220V/3A。斷路器位置輸出接點： 斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。 一．工作原理 模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。 本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。

<新疆>天正華意電氣設備有限公司

新疆高低壓開關柜通電試驗臺TH-300 施加電源線電壓到 RCD 的 L 和 N 端子上。在按被測試裝置上的 Star（t 開始）時，被測試裝置的內部負載被連接到校準裝置的連接器上。當測得的電流 達到標稱跳閘電流和電流系數乘積所規定的值時，計時器被觸發。當計時器內 的時間與所選擇的跳閘時間相符時，斷開輸出連接器并顯示所測得的值。5.4 自動跳脫電流（AUTO RAMP）的校準漏電開關測試儀的自動跳脫電流（AUTO RAMP）在校準裝置的動作電流測 試模式中進行校準：1.將被校漏電開關測試儀選到自動跳脫電流（AUTO RAMP）測試模式，并 設置其動作電流值。2. 按校準裝置 功能鍵，切換到動作電流測試模式。3. 設置動作電流。設置校準裝置動作電流與被校漏電開關測試儀動作電流值 相等。（實際使用過程中，由于被校準漏電開關測試儀的動作電流值誤差較大， 因此，可以將校準裝置的動作電流值設置的稍微小一些，在 80％I△n～I(xiàn)△n 之間。 如：被校漏電開關測試儀是 30mA，那么校準裝置可以設置為 24mA ～30mA 中任意一個稍微小一些的電流值）。設置動作電流值，按 -“數字鍵”- ， 若需更改設置則按 。4.設置電流因子。根據 JJF1283-2011 的要求，需對漏電開關測試儀的自動跳 脫電流（AUTO RAMP）每檔的 0.5 倍動作電流值和 1 倍動作電流值分別進行校 準，故可分別設置校準裝置的電流因子為 1：（0.5＊I）和 2：(1＊I），各測量一次。按 -“數字鍵”- 。5.設置分?jǐn)鄷r間。由于對漏電開關測試儀的自動跳脫電流（AUTO RAMP） 分?jǐn)鄷r間沒有校準要求，故分?jǐn)鄷r間可任意設置為一個在 20ms~90％T 之間的值，一般設為 50ms 左右。

熱保護器性能壽命測試裝置新疆 <新疆>天正華意電氣設備有限公司

新疆高低壓開關柜通電試驗臺按“不動作顯示”將顯示通流不動作試驗數據。（3）按“試驗”，將彈出試驗命令界面，如圖16：圖16 試驗命令界面試驗前，請按儀器單獨使用時一樣，必須進行相關檢查。閉合直流斷路器，連接好串口線。設置好此界面中的配置數據，選擇串口號，按“連接儀器測試”按鈕測試PC機和儀器是否聯通。連接儀器測試成功后，按“開始試驗”按鈕，儀器將進行試驗并輸出電流，直到試驗結束，如果過程中要停止試驗，可以按“中斷試驗”按鈕。試驗結束后，請按“上傳近數據”按鈕，將會把剛才的試驗數據傳上來，并在試驗界面中顯示出來。做安秒動作試驗時，請在同一倍數額定電流下重復做三次試驗，軟件會自動求平均值顯示在曲線中。根據被試開關的類型不同，請選擇B型或C型的曲線包羅線。“儀器數據”、“顯示數據”、“上傳所有數據”不經常使用。“儀器數據”為儀器存儲器中的試驗數據。“顯示數據”為試驗界面中的數據。“上傳所有數據”為將儀器中所有的試驗數據上傳上來，存放到試驗界面中。“上傳所有數據”花費10秒鐘的時間，請耐心等待。六、注意事項1.打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之 列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。

新疆高低壓開關柜通電試驗臺請勿在易爆環境中操作。保持產品表面清潔和干燥。目 錄一、系統概述、技術參數4三、面板示意圖5四、使用說明5五、操作說明5六、注意事項6七、保養維修6八、運輸與貯存6九、開箱及檢查7十、其他7一、系統概述TH-III型高低壓測試通電臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數輸入電源：三相四線AC380V輸出電壓及電流：1. 單相AC 100V輸出（固定值）（控制空開改裝在面板上，文字注明） 2. 三相AC 0～30A輸出 （控制空開改裝在面板上，文字注明） 3. 單相12V、24V、48V、110V、220V、直流固定電壓輸出控制空開改裝在面板上，文字注明） 4. 交流操作電壓輸出 三相AC 0 ~ 400V，電流小于30A （控制空開改裝在面板上，文字注明） 5. 直流操作電壓輸出 DC 0 -400V （控制空開安裝在面板上，文字注明） 6. 單相AC220V輸出（固定值，插座形式）（控制空開安裝在面板上，文字注明） 7. 三相AC380V輸出，（固定值，接線柱） （控制空開安裝在面板上，文字注明）以上空開從后面移出來，可安裝在側面或頂部方便操作，但空開需標明功能，不能像此臺一樣直接用鉛筆畫上去在控制操作臺時啟動哪個回路應該只有哪個回路電壓或電流的輸出，（各個回路應獨立操作）不能出現感應輸出、不能出現合閘電流回路有電壓輸出現象，不能出現合閘固定電壓有可調交流電壓輸出現象，同理合閘交流可調電壓不能出現其他回路電壓或電流輸出，只有在控制臺同時合閘兩個或兩個以上分別對應合閘回路輸出（具備各個回路同時合閘同時輸出條件）。

<新疆>天正華意電氣設備有限公司
熱保護器性能壽命測試裝置新疆 <新疆>天正華意電氣設備有限公司

新疆高低壓開關柜通電試驗臺技術指標1.電源輸入：220V±10％，頻率：50Hz±0.5 Hz；2.測試電流范圍：0—1000A； 3.測試電流紋波系數：小于5％；4.輸出電流的穩定性：≤0.5％；5.時間記錄：0-9999S；小時間分辨率：0.001S；6.環境溫度：－20℃至50℃7.外形尺寸：470mm(長)×320mm（寬）×460mm（高）；8.重量：20kg四、儀器單機使用方法1. 按試驗要求正確接線圖1 接線示意圖2. 控制箱的面板結構圖圖2 面板結構圖3. 軟件使用（1）開機使用開機處于“歡迎界面”如圖3：圖3 歡迎界面根據鍵盤的示圖4，按上↑、下↓、左←，右→可以切換“安秒動作試驗”、“通流不動作試驗”圖4 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖5:圖5 主界面結果顯示區：以表格方式顯示試驗結果，標題欄為額定電流、電流倍數、試驗時間、開始試驗時刻。中間為試驗記錄，可以存200條。底下為記錄顯示匯總，有試驗記錄條數、6條每頁，光標所在哪一頁，光標選擇第幾條。按上↑、下↓鍵可以移動選擇，選中記錄加粗顯示。設置數據區： 設置試驗中需要的參數數據額定電流為直流斷路器的額定電流電流倍數為相對額定電流的倍數試驗時間為電流輸出的長時間。試驗操作區： 按左←，右→鍵選擇、設置、試驗。（2）設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖6:圖6 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。

<新疆>天正華意電氣設備有限公司

新疆高低壓開關柜通電試驗臺請勿在易爆環境中操作。保持產品表面清潔和干燥。目 錄一、系統概述、技術參數4三、面板示意圖5四、使用說明5五、操作說明5六、注意事項6七、保養維修6八、運輸與貯存6九、開箱及檢查7十、其他7一、系統概述TH-III型高低壓測試通電臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數輸入電源：三相四線AC380V輸出電壓及電流：1. 單相AC 100V輸出（固定值）（控制空開改裝在面板上，文字注明） 2. 三相AC 0～30A輸出 （控制空開改裝在面板上，文字注明） 3. 單相12V、24V、48V、110V、220V、直流固定電壓輸出控制空開改裝在面板上，文字注明） 4. 交流操作電壓輸出 三相AC 0 ~ 400V，電流小于30A （控制空開改裝在面板上，文字注明） 5. 直流操作電壓輸出 DC 0 -400V （控制空開安裝在面板上，文字注明） 6. 單相AC220V輸出（固定值，插座形式）（控制空開安裝在面板上，文字注明） 7. 三相AC380V輸出，（固定值，接線柱） （控制空開安裝在面板上，文字注明）以上空開從后面移出來，可安裝在側面或頂部方便操作，但空開需標明功能，不能像此臺一樣直接用鉛筆畫上去在控制操作臺時啟動哪個回路應該只有哪個回路電壓或電流的輸出，（各個回路應獨立操作）不能出現感應輸出、不能出現合閘電流回路有電壓輸出現象，不能出現合閘固定電壓有可調交流電壓輸出現象，同理合閘交流可調電壓不能出現其他回路電壓或電流輸出，只有在控制臺同時合閘兩個或兩個以上分別對應合閘回路輸出（具備各個回路同時合閘同時輸出條件）。

熱保護器性能壽命測試裝置新疆

新疆高低壓開關柜通電試驗臺目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查。…”；《直流電源系統事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。直流保護電器的安秒特性一般在實驗室或檢測站進行測試，設備占地面積大，需要配置專門的充電裝置和大電流負載箱，操作復雜；部分運行單位利用變電站蓄電池組對直流保護電器的級差配合進行試驗，但無法準確測試其電流-動作時間特性。

<新疆>天正華意電氣設備有限公司 熱保護器性能壽命測試裝置新疆

新疆高低壓開關柜通電試驗臺模擬斷路器外形結構為便攜式，適用于現場試驗使用。技術參數 工作電源電壓 AC220V±10％ 50HZ 跳、合閘操作電壓 DC200V或DC110V、48V、24V 跳、合閘時間 跳閘時間選擇0-500ms 合閘時間選擇 0-500ms 跳、合閘電流 跳閘電流選擇： 1A、2A、3A、4A、5A合閘電流選擇： 1A、2A、3A、4A、5A 當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A跳、合閘電流由跳、合閘時間控制自動切斷。 手動跳合閘 當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。 開出量接點容量：DC220V/0.5A，AC220V/3A。斷路器位置輸出接點： 斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。 一．工作原理 模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。 本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。

<新疆>天正華意電氣設備有限公司

新疆高低壓開關柜通電試驗臺模擬斷路器外形結構為便攜式，適用于現場試驗使用。技術參數 工作電源電壓 AC220V±10％ 50HZ 跳、合閘操作電壓 DC200V或DC110V、48V、24V 跳、合閘時間 跳閘時間選擇0-500ms 合閘時間選擇 0-500ms 跳、合閘電流 跳閘電流選擇： 1A、2A、3A、4A、5A合閘電流選擇： 1A、2A、3A、4A、5A 當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A跳、合閘電流由跳、合閘時間控制自動切斷。 手動跳合閘 當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。 開出量接點容量：DC220V/0.5A，AC220V/3A。斷路器位置輸出接點： 斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。 一．工作原理 模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。 本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。

<新疆>天正華意電氣設備有限公司 熱保護器性能壽命測試裝置新疆
熱保護器性能壽命測試裝置新疆 <新疆>天正華意電氣設備有限公司

新疆高低壓開關柜通電試驗臺儀器帶有過熱、過流、過壓保護保護功能10.儀器抗干擾能力強，電磁兼容性能強三、技術指標1.電源輸入：220V±10％，頻率：50Hz±0.5 Hz；2.測試電流范圍：0—500A； 3.測試電流紋波系數：小于5％；4.輸出電流的穩定性：≤0.5％；5.時間記錄：0-9999S；小時間分辨率：0.001S；6.環境溫度：－20℃至50℃7.外形尺寸：470mm(長)×320mm（寬）×460mm（高）；8.重量：20kg四、儀器單機使用方法1. 按試驗要求正確接線圖1 接線示意圖2. 控制箱的面板結構圖圖2 面板結構圖3. 軟件使用（1）開機使用開機處于“歡迎界面”如圖3：圖3 歡迎界面根據鍵盤的示圖4，按上↑、下↓、左←，右→可以切換“安秒動作試驗”、“通流不動作試驗”圖4 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖5:圖5 主界面結果顯示區：以表格方式顯示試驗結果，標題欄為額定電流、電流倍數、試驗時間、開始試驗時刻。中間為試驗記錄，可以存200條。底下為記錄顯示匯總，有試驗記錄條數、6條每頁，光標所在哪一頁，光標選擇第幾條。按上↑、下↓鍵可以移動選擇，選中記錄加粗顯示。設置數據區： 設置試驗中需要的參數數據額定電流為直流斷路器的額定電流電流倍數為相對額定電流的倍數試驗時間為電流輸出的長時間。試驗操作區： 按左←，右→鍵選擇、設置、試驗。（2）設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖6:圖6 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。

<新疆>天正華意電氣設備有限公司

新疆高低壓開關柜通電試驗臺TH-300 施加電源線電壓到 RCD 的 L 和 N 端子上。在按被測試裝置上的 Star（t 開始）時，被測試裝置的內部負載被連接到校準裝置的連接器上。當測得的電流 達到標稱跳閘電流和電流系數乘積所規定的值時，計時器被觸發。當計時器內 的時間與所選擇的跳閘時間相符時，斷開輸出連接器并顯示所測得的值。5.4 自動跳脫電流（AUTO RAMP）的校準漏電開關測試儀的自動跳脫電流（AUTO RAMP）在校準裝置的動作電流測 試模式中進行校準：1.將被校漏電開關測試儀選到自動跳脫電流（AUTO RAMP）測試模式，并 設置其動作電流值。2. 按校準裝置 功能鍵，切換到動作電流測試模式。3. 設置動作電流。設置校準裝置動作電流與被校漏電開關測試儀動作電流值 相等。（實際使用過程中，由于被校準漏電開關測試儀的動作電流值誤差較大， 因此，可以將校準裝置的動作電流值設置的稍微小一些，在 80％I△n～I(xiàn)△n 之間。 如：被校漏電開關測試儀是 30mA，那么校準裝置可以設置為 24mA ～30mA 中任意一個稍微小一些的電流值）。設置動作電流值，按 -“數字鍵”- ， 若需更改設置則按 。4.設置電流因子。根據 JJF1283-2011 的要求，需對漏電開關測試儀的自動跳 脫電流（AUTO RAMP）每檔的 0.5 倍動作電流值和 1 倍動作電流值分別進行校 準，故可分別設置校準裝置的電流因子為 1：（0.5＊I）和 2：(1＊I），各測量一次。按 -“數字鍵”- 。5.設置分?jǐn)鄷r間。由于對漏電開關測試儀的自動跳脫電流（AUTO RAMP） 分?jǐn)鄷r間沒有校準要求，故分?jǐn)鄷r間可任意設置為一個在 20ms~90％T 之間的值，一般設為 50ms 左右。

<新疆>天正華意電氣設備有限公司

新疆高低壓開關柜通電試驗臺說明系統運行正常。③狀態指示燈（紅色）該燈在模擬斷路器在狀態發生變化時瞬間閃爍一下。 ④跳閘指示燈(綠色)模擬斷路器處于跳閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相⑤合閘指示燈(紅色)模擬斷路器處于合閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相2．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。⑥當保護裝置無直流操作電源時，可用模擬斷路器自帶直流電源作為操作電源。開啟模擬斷路器直流開關，調整直流電壓輸出至合適值，用此電壓作為操作回路電壓。（2）應用接線圖上例接線為繼電保護測儀與模擬斷路器配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。四．注意事項1．禁止將模擬斷路器的輸入和輸出接反!2．不允許將輸入與輸出的公共端連接在一起!3．當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A帶8根試驗線，8個接線叉子，電源線1根，合格證，說明書，出廠實驗報告

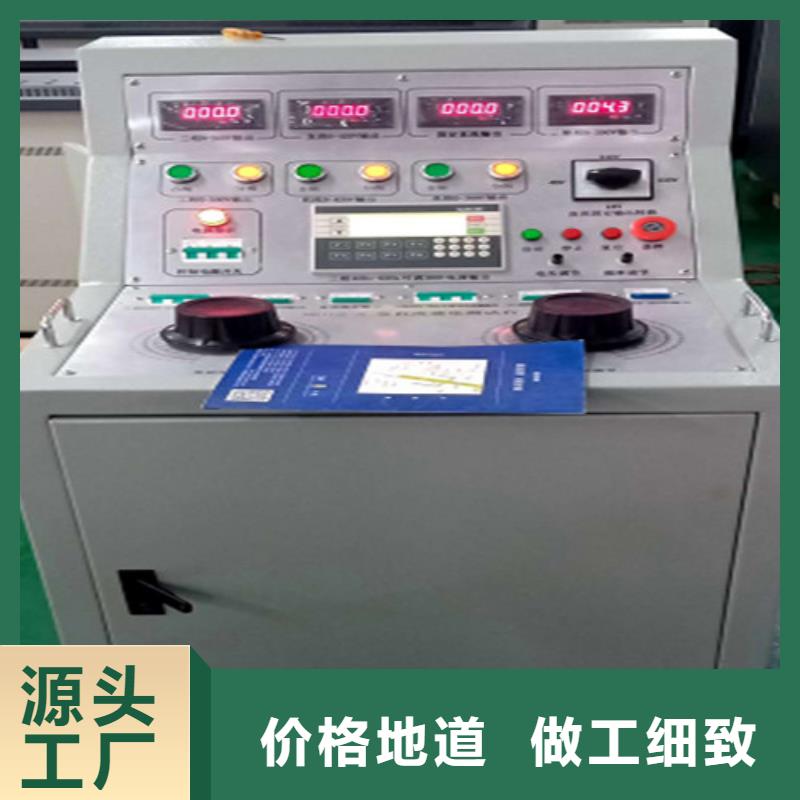

新疆高低壓開關柜通電試驗臺、三相交流（0-50A/20v、0~1000A/2V）電流可調輸出5、單相直流（0~260V）電壓可調輸出；6、電秒表計時范圍：0-99.999S7、漏電保護試驗電壓1kv。8、配模數插座取進線電源單相10A 2孔 一個單相16A 3孔 一個 三相25A 4孔 一個9、外形尺寸：550mm660mm1005mm三、使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱上，再插上電源插頭送電。此時A、B、C相電源指示燈亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！ 試驗臺到位后才能在接線柱上接線！2、三相380V固定輸出在后面接線板接線柱（固定380V）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕按上，三相交流固定輸出指示燈亮，表示在接線柱（固定380V）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕按上，三相交流固定輸出指示燈滅，此時交流固定輸出380V接線柱無電壓輸出。3、三相可調交流0~2V/1000A及0-50A/20V電流輸出在后接線板的接線柱交流電流或交流電壓接線柱上接上被試品，將被試品的常開或者常閉觸點接到面板上的“觸點接入”端口。將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按下啟動按鈕，三相交流可調輸出指示燈亮，表示在后面板接線柱有三相交流電壓或電流可輸出，
