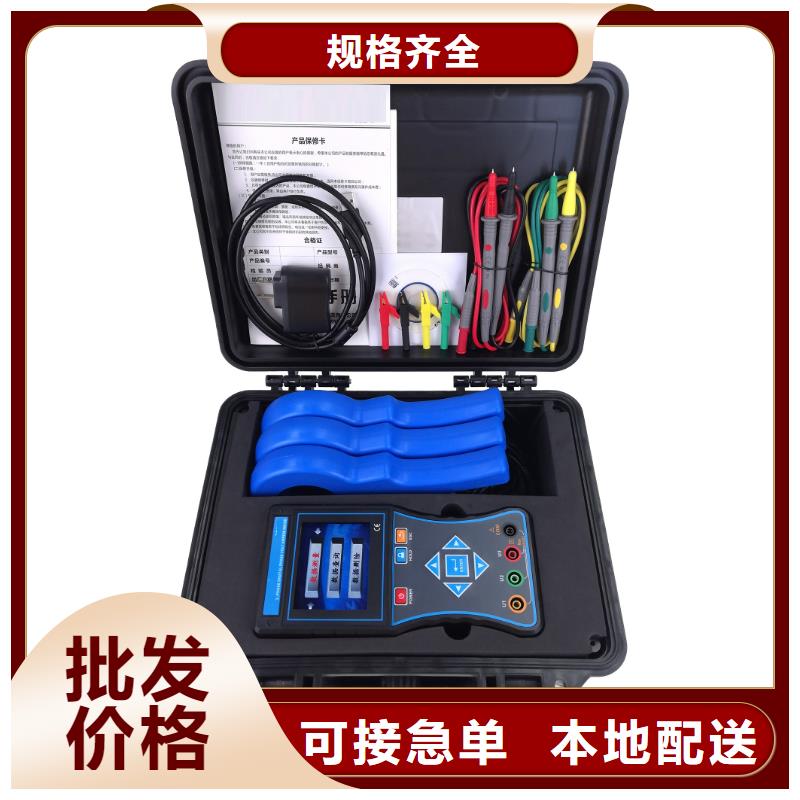

新余相位伏安表必須嚴格按照手冊說明進行連線，I1、I2、I3不能插反。測試完畢后必須先將測試線撤離被測線路，才能從儀表上拔出。本儀表的相位測試關系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信號超前后一路信號的相位。U1、U2、U3電壓插孔和對應電流鉗上向右方向箭頭為同名端。相位測試時電流輸入鉗夾的方向與鉗夾上箭頭方向一致。本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。測試接線如下：單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路。也可以連接U2綠、COM黑、I2或U3紅、COM黑、I3測試。三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在00～900范圍，則被測負載為感性，顯示在2700～3600范圍，則被測負載為容性；若顯示相位都接近1200，則為正相序，且極性相同；若顯示相位接近1200和3000正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。

新余相位伏安表、技術規格功　　能測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等電　　源3.7V鋰充電電池功　　耗250mA顯示模式LCD彩屏顯示，72×55mm儀表尺寸長寬厚：187＊119＊48mm鉗口尺寸Φ8mm電壓量程AC 0.00V～600V分辨率：0.01V精度：±0.5％FS電流量程AC 0.0mA～20.0A分辨率：0.1mA精度：±0.5％FS相位量程0.0°～360.0°分辨率：0.1°精度：±1°頻率量程45.00Hz～65.00Hz分辨率：0.01Hz精度：±0.5Hz有功功率量程0.0W～12kW分辨率：0.1W精度：±(3％rdg＋3dgt)無功功率量程0.0W～12kVAR分辨率：0.1VAR精度：±(3％rdg＋3dgt)視在功率量程0.0W～12kVA分辨率：0.1VA精度：±(3％rdg＋3dgt)功率因數量程-1～＋1分辨率：0.001精度：±0.03電流矢量和0mA～60.0A相　　序正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率約2秒/次數據保持測試中按HOLD鍵保持數據，“HOLD”符號顯示數據存儲500組硅膠防護套有USB接口USB接口，所存數據上傳電腦，

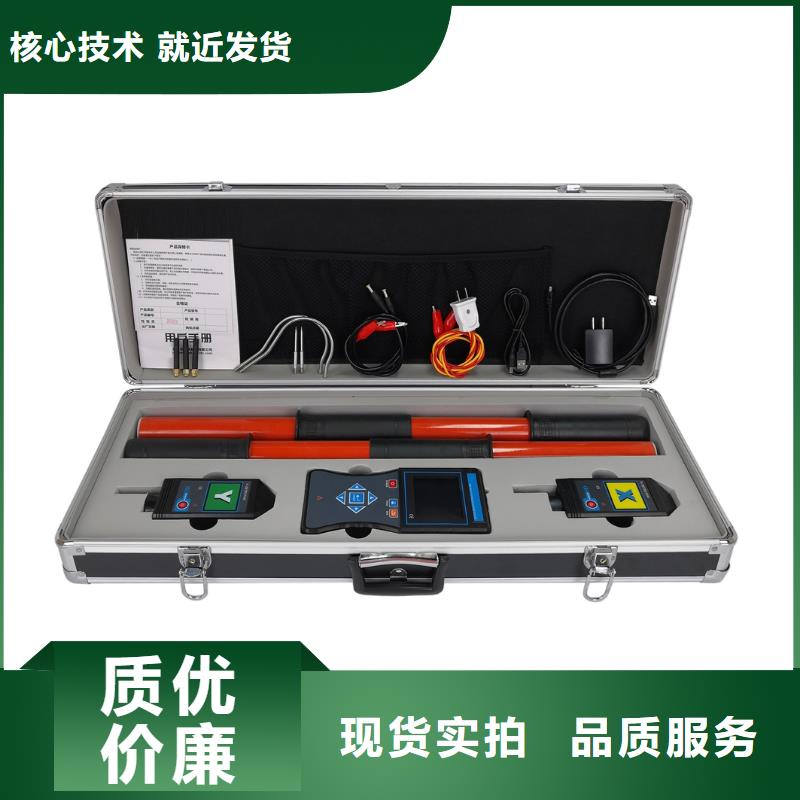

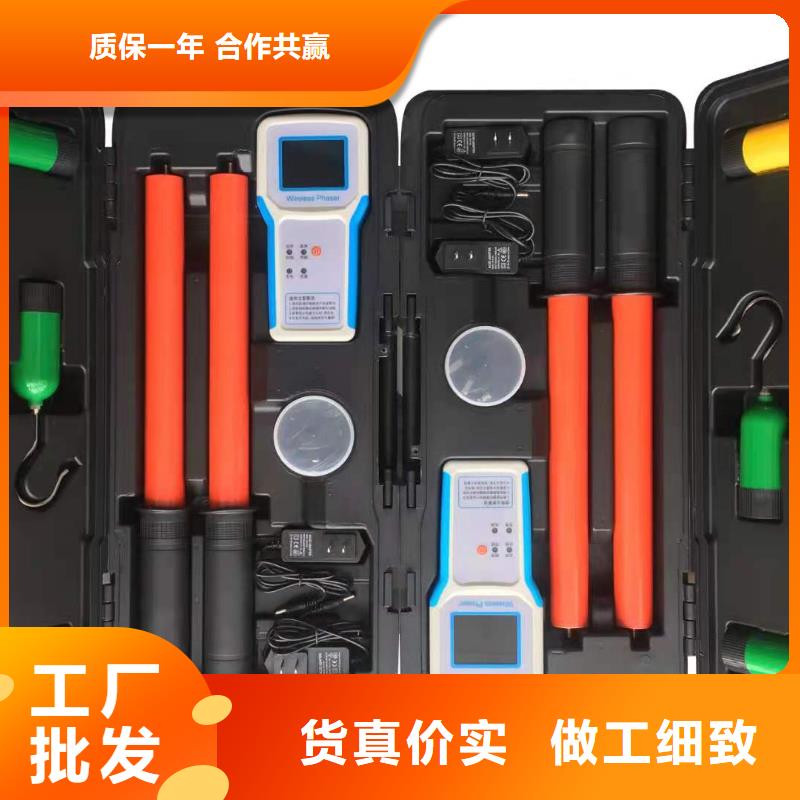

<新余>天正華意電氣設備有限公司 新余環網柜無線語音核相儀、環網柜無線語音核相儀廠家_大量現貨

新余相位伏安表提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0％-10％表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，以正常刻度顯示，即以做為滿刻度），橫坐標的0-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和21 次諧波。無失真的信號應顯示次諧波（基波）。測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。屏幕下一行為提示行，提示可進行的操作。10．諧波測試界面，如圖十三所示：此屏顯示各相電壓和電流的諧波含量，從左到右依次為A相電壓（用黃色來顯示）、B相電壓（用綠色來顯示）、C相電壓（用紅色來顯示）、A相電流（用黃色來顯示）、B相電流（用綠色來顯示）、C相電流（用紅色來顯示），其中THD為各相的電壓波形畸變率（即諧波失真度），RMS為各相電壓和電流的有效值，01次為基波電壓和基波電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以數據表的形式顯示1-21次電壓諧波。圖十三、諧波測試11．歷史數據界面，圖十四、歷史數據，記錄查詢屏如圖十四所示。此屏可以查閱所保存的差動分析測試記錄。包括：當前記錄條數、總記錄條數、變壓器組別、高壓CT接法、低壓CT接法、記錄保存時間、變電站名稱、變壓器編號。屏幕下一行為提示行，提示可進行的操作，按上下鍵查看前（后）一條記錄；按【F5】鍵刪除全部記錄。

<新余>天正華意電氣設備有限公司 新余環網柜無線語音核相儀、環網柜無線語音核相儀廠家_大量現貨

新余相位伏安表全部刪除請按“1”鍵，刪除當前單條記錄請按“2”鍵。在“數據管理”界面，單擊“確定”鍵，返回主菜單。圖10 數據管理6.12 數據上傳當需要將儀器保存的數據進行詳細分析時，可以將該數據上傳到PC機，由后臺分析軟件進行分析。數據上傳的基本操作步驟如下：使用隨機附帶的USB通訊線，將儀器連接到電腦上，然后打開儀器電源，單擊“8”按鍵，進入“數據管理”界面。此時電腦上會發現新的U盤硬件，當驅動程序安裝完畢（一般出現在首次儀器與電腦連接時），U盤可以打開后，就可以使用“電能質量分析儀后臺分析軟件”來上傳數據并進行分析了。該軟件的具體操作請參看相關使用說明書。6.13電池充電充電先關閉儀器，把充電器插入儀器的充電插座，另一端接市電AC220V，這時充電器的指示燈為“紅色”，表示正在充電。當指示燈變“綠色”，表示電池充滿。7．注意事項7.1 使用儀器時請按本說明書接線和操作。7.2 測試開始前請輸入正確的設置參數，儀器內部的校正運算都要依賴于輸入的設置參數。7.3 測試菜單項選擇和實際測試項目及接線要一致。7.4 內存多可連續儲存10組測量結果。每組可存儲的數據視磁盤的空間而定。7.5 儀器出現故障，請及時和本公司聯系，不要自行開機拆卸。8．產品保證8.1.本產品自售出之日起一年之內，由于產品質量問題而出現的故障負責免費維修。8.2.本公司對售出儀器終身負責維修，只收成本費。

<新余>天正華意電氣設備有限公司
新余環網柜無線語音核相儀、環網柜無線語音核相儀廠家_大量現貨

新余相位伏安表儀表質量主機：350g(帶電池)電流鉗：170g×3總質量：約1.35kg測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下輸入阻抗測試電壓輸入阻抗為：1MΩ耐 壓儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 絕 緣儀表線路與護套外殼之間≥100MΩ結 構雙重絕緣，帶絕緣防振護套適合安規IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2三. 結構四. 操作1．基本操作按POWER鍵開關機，開機后LCD顯示，15分鐘后儀表關機，此時按POWER鍵繼續工作。開機后進入功能選擇界面，分別為：數據測量，數據查詢和數據刪除。按上下箭頭可切換選擇，按ENTER鍵確認進行當前選擇并進入相應界面。按ESC鍵退出當前界面返回上級界面。進入數據測量界面，按左右箭頭鍵可切換顯示的測量數據。默認開始顯示電壓、電流、相位和向量圖（圖A）；按左箭頭切換顯示電壓頻率、電流頻率、電流矢量和、電壓相序和電流相序（圖B）；再按左箭頭切換顯示有功功率、無功功率、視在功率和功率因數（圖C），按右箭頭則往回切換顯示。按HOLD鍵鎖定并自動編號存儲數據，鎖定數據時“HD“符號指示，儀表可以存儲99組數據。按上下箭頭鍵可以調節LCD背光亮度。進入數據查詢界面，查閱數據時“RD“符號指示。按左右箭頭鍵選擇數據組遞增或遞減的步進值（"SP"符號指示），步進范圍

<新余>天正華意電氣設備有限公司

新余相位伏安表為用電檢查人員提供一種、準確、便捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。二. 技術規格1．基準條件和工作條件影響量基準條件工作條件備注環境溫度23℃±1℃-10℃～40℃/環境濕渡40％～60％＜80％/信號波形正弦波正弦波β＝0.01信號頻率50HZ±1HZ45HZ～65HZ/儀表工作電壓7.4V±0.5V7.4V±1V/測相位頻率相序時電流幅值1A±0.1A1mA～30A詳見一般規格說明測相位頻率相序時電壓幅值100V±10V1V～600V/測功率功率因數時電流幅值1A±0.1A10mA～30A/測功率功率因數時電壓幅值100V±10V10V～600V/外電場、磁場應避免被測導線位置被測導線處于鉗口的近似幾何中心位置

新余相位伏安表分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時，可將另一分機作為中繼放置主分機之間（一般為強屏蔽門口即可）按分機“無線中繼”鍵進入中繼通訊模式(見圖8）圖8分機無線中繼模式7.4 主機通訊存儲數據查詢主機通訊查詢分兩個，一個為查詢主界面（圖8），顯示保存的日期、時間、基準的幅值信息；一個為存儲查詢的次級界面，即數據詳情界面（圖9），顯示主機一屏全部的數據信息。圖8 主機通訊查詢主界面圖9 主機通訊查詢次界面7.5 相位圖表輕觸主機“相位圖表”鍵進入相位圖表顯示界面，直觀顯示已測試的二次電壓或電流的幅值及相對于相位參考基準的角度，在此界面可通過“基準選擇”和“方向”任一對測試的相位關系改變參考基準或方向。主機單機相位圖表、通訊查詢相位圖表、界面和操作方式雷同（圖10）。圖10 主機相位圖表顯示界面說明：主機一屏可同時存儲主機參考基準幅值及分機3組，每組各3相電壓、3相電流的測試幅值及相位信息。8 應用舉例以變壓器SFSZ9-180000/220主變帶負荷差動保護二次電流大小和方向測試為例，，由裝置測試完成全部測試，主機生成主變差動六角圖。變壓器額定容量：180MVA/180 MVA /6 MVA；額定電壓：220±8＊1.25/110±4＊1.25/10 kV；接線組別：YN yn0 d11；變壓器帶負荷測試數據見下表（以高壓側A相電壓UN為參考量，實測相角是電流滯后電壓的角度）測試位置額定變比二次編號分機編碼二次電流(A)實測相角(°) 以UN為參考基準的六角圖圖11是主機以UN電壓(REF) 為相位檢查參考基準，方向默認12點，該相位圖表中H對應高壓側， M對應中壓側、L對應低壓側，黃、綠、紅色代表A、B、C三相。圖12 以IHA為參考基準的六角圖圖12是主機改變相位參考基準后的六角圖，通過“基準”鍵可選擇IHA為參考基準，方向默認12點，直觀檢查差動接線。對于斷路器失靈保護、微機母差保護、故障錄波、監控系統電度計量、監控、安穩及備自投等都可參考上述方式進行保護二次回路的接線檢查。

新余環網柜無線語音核相儀、環網柜無線語音核相儀廠家_大量現貨

新余相位伏安表所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。在此屏中，按下F1鍵將屏幕鎖定（不刷新），再按F2鍵解除鎖定狀態，數據開始刷新。屏幕下一行為提示行，提示可進行的操作。7．聯機通訊界面，圖十、聯機通訊，聯接通訊界面如圖十所示。此功能屏可以將儀器內存中保存的測試記錄上傳到后臺管理計算機。8．波形顯示界面圖十一、波形顯示在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為Ua、Ia的波形 用↑↓鍵來切換不同的相別；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓和電流的波形。可以做為簡單的示波器使用。屏幕下一行為提示行，提示可進行的操作。9．頻譜分析界面圖十二、頻譜分析，頻譜分析界面如圖十二所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流（用Ia來測試）、B 相電流（用Ib來測試）和C 相電流（用Ic來測試）的諧波含量分布柱狀圖。

---
