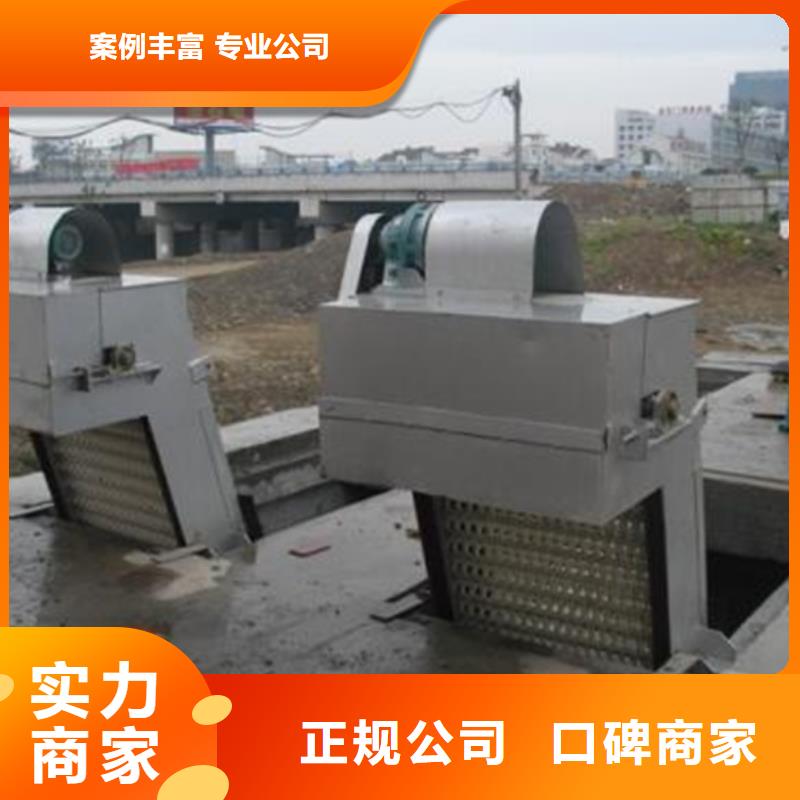

ZSB型轉刷網篦式清污機是一種典型的細格柵清污機，適用于水廠、電廠等取水口處作精細慮水用。本設備結構合理，能有效水中細小懸浮生物及雜質。前段必須配置中格柵。 工作原理及結構： 　　設備主要由機架、傳動機構、清渣板刷、攔污網篦、清理刷等部件組成。當水流通過網篦時水中的污染物被截流，清渣板刷在鏈條的牽引下由下向上清掃網篦表面的污物，到達池底后卸渣，少量附著在板刷上的污物被轉動圓毛刷掉。 網蓖式清污機特點： 1、清污機骨架為型鋼焊接結構，結構簡單，緊湊，維護方便。檢修時，可將整機吊出，也可分段吊出，檢修方便。 2、攔污網篦沿水流方向呈開放狀態，水流暢通，攔污容易，懸浮物有效攔截高達，無漏查現象。 3、傳動部分為鏈式傳動，具有傳動緊湊、作用在軸上的載荷小、承載能力大、效率高、適用惡劣環境等優點 4、具有能防止過載和各種誤操作的電氣和機械雙保護裝置，與液位差檢測控制裝置配套使用，能實現自動化操作。

304不銹鋼細格柵清污機安裝注意事項： 1 施工前，技術人員需向施工班組進行技術交底，施工班組在施工前必須認真看圖，閱讀圖紙說明，弄清施工要求。 2 施工時，安裝人員要及時做好詳細的施工記錄，不能漏填。 3 施工中要把好程序關，操作關，質量檢驗關。 4 做好設備的保護工作，附屬的零配件等要妥善保管，易銹蝕的螺栓等零件要涂油保護。 5 在安裝前，要徹底設備 的泥土、焊渣、鐵銹等臟物，特別是配合表面不能叩碰。 6 施工中要遵守條例中相關規定，戴好帽、穿工作鞋，并正確使用勞動保護用品。 7 吊裝設備時要有專業人員指揮，不得碰撞損傷設備。 8 嚴禁在懸吊重物下工作或站人，以防起重機或吊索下落時傷人。 9 灌漿前必須徹底基礎表面的灰塵及雜物，并在基礎表面灑水濕潤，基礎表面局部有積水時，可用壓縮空氣吹除。 10 灌漿過程中要有工具搗實，不能有空隙，灌漿的材料符合有關技術文件要求。

LWS清污機型平面鋼攔污柵，有型鋼框架、珊條經焊接組成。該平面鋼攔污柵具有外形美觀、結構簡單、安裝方便、操作、攔漂浮物強、使用壽命長、維修費用低等優點。 一、攔污柵的作用： 設在進水口前，用于攔阻水流挾帶的水草、漂木等雜物（一般稱污物）的框柵式結構。攔污柵由邊框、橫隔板和柵條構成（見圖，支承在混凝土墩墻上，一般用鋼材制造。柵條間距視污物大小、多少和運用要求而定。水電站用的柵條間距取決于水輪機型號及尺寸，以保證通過攔污柵的污物不會卡在水輪機過流部件中為準。泄水隧洞和泄水孔一般不設攔污柵，如洞徑或孔徑不大，而沉木較多需要設置時，柵條間距宜加大。攔污柵所受荷載 ，除自重外，主要是污物堵塞后，在柵前后由于水位差形成的水荷載，一般按 2～4m水頭考慮。攔污柵的柵面尺寸決定于過柵流量和允許過柵流速。為減少水頭損失和便于清污，一般要求過柵流速不大于1.0m/s左右。攔污柵可以做成固定的或能夠起吊的。

轉鼓式清污機工作原理: 設備與水平面呈35°安裝在水渠中，污水從鼓的端頭流入鼓中，水通過柵網的柵縫流出， 固體垃圾被過濾在柵網筐內，帶有耙齒的清潔臂在圓周運動時清理格柵縫隙，耙齒伸入柵網中，將固體取出，當清潔臂處于 點時，通過水的沖洗及擋渣板的作用， 將垃圾從耙齒上下來，并掉入垃圾收集裝置螺旋輸送斗中，在輸送過程中通過變螺距的作用被脫水，在上端壓縮區被擠干，而擠壓水被回流至水渠， 垃圾 送入集裝箱或后繼設備，再進行處理。

---
