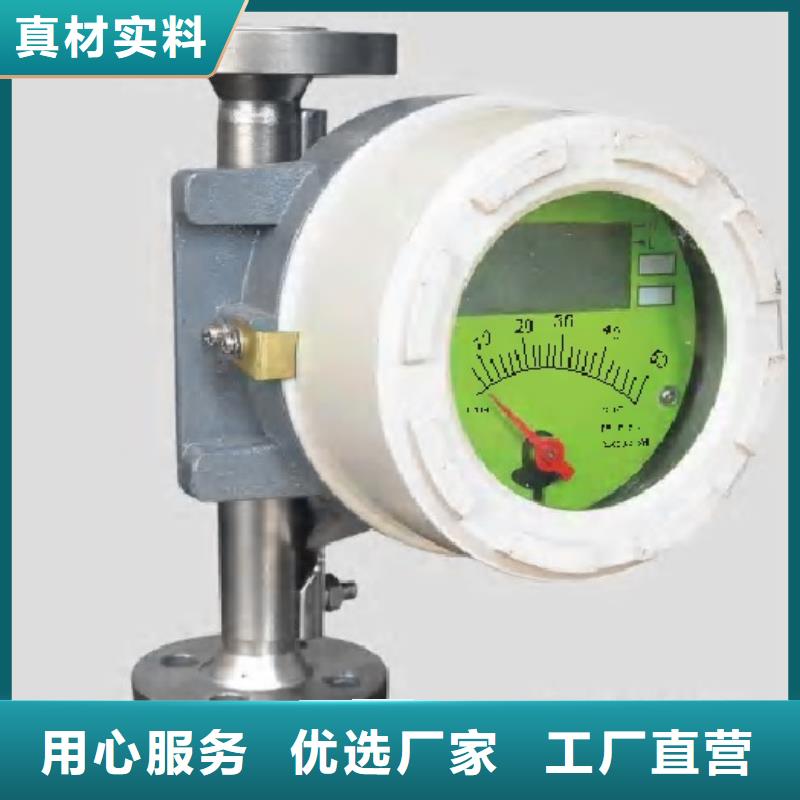

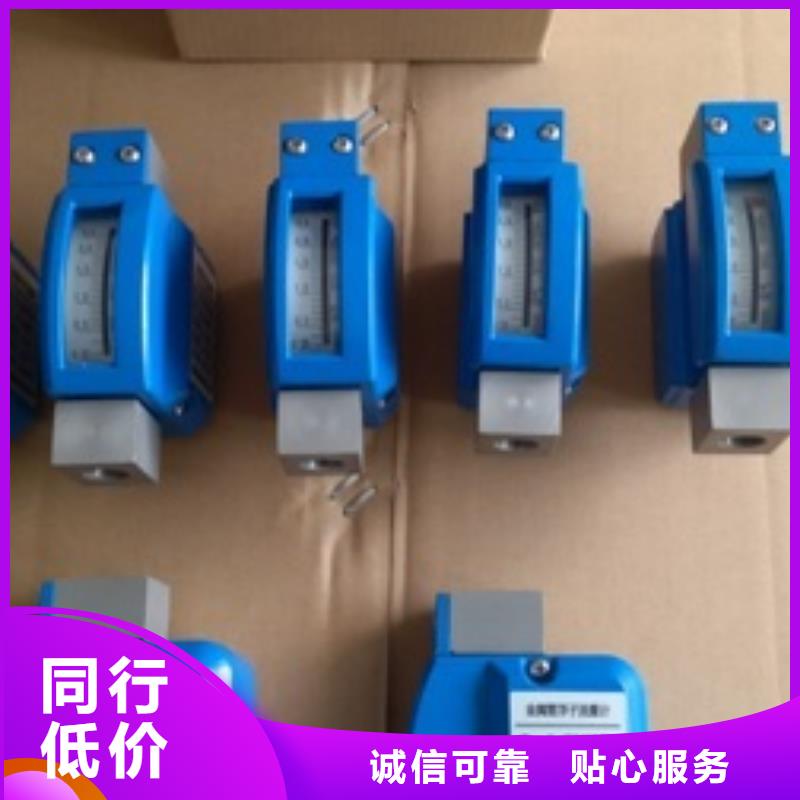

金屬管浮子流量計

一、 概述：

1、      是基于浮子位置測量的一種磁耦合變面積流量?jī)x表。

2、      小可測流量范圍：0.1～1L/h（水）。

3、      適合介質：液體和氣體。

4、      結構：全金屬結構，304或316不銹鋼鋼、哈氏合金、鈦材。

5、      特點：體積小（安裝間距小為90mm-側進側出型）、壓損小。

6、      量程比：10：1。

7、      輸出：指針指示型、4～20mA遠傳輸出型（24V供電）。

8、      防爆分類：普通型、本質型兩種。

9、      流向：下進上出、上進下出、側進側出兩種。

10、    使用環境溫度范圍:-40 -- +80℃。

11、    精度:<±2.5%,溫飄:< ±0.1%/10℃。

二、  結構組成：

1、      本體

2、      測量管

3、      浮子

4、      表頭

5、      磁耦合系統

6、      電氣電纜

原理：流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和號的遠傳輸出。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力，三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。

三、 技術參數：

測量范圍            水 (20℃)                     3～250000 l/h

空氣（0.1013MPa20℃）     0.05～7000000 l/h

量程 比                       10:1

精度等級                       1.5級/2.5級/4.0級

工作壓力                       Max 16MPa

介質溫度                       標準型 -40℃～+120℃

環境溫度                       -40℃～+80℃

連接口徑                       DN10~DN200 特殊請和廠家聯系

輸    出                       標準號:二線制4～20mA(24VDC供電)

報    警                       一點/二點報警

    供    電                       24VDC±20%

    連接方式                       螺紋，法蘭，卡箍等

    電氣接口                       M8×1或用戶提供規格

防護等級                       IP65

防爆標志                       本安型：ExiaIICT3～6

四、流量表

上海伍賀機電科技有限公司專注研發、生產和銷售各種高品質的流量、液位、壓力、溫度、閥門等在線測量?jī)x器儀表、閥門配件及自動化控制系統。同時依托公司雄厚的技術優勢，同世界知名的廠商合作，為客戶提供產品定制和解決方案。

    WOOHE恒流閥、吹掃裝置、金屬管浮子流量計、玻璃管浮子流量計、在線式紅外測溫儀、壓力表、小流量調節針閥廣泛應用于石油化工、鋼鐵、電子、電力、環保、造船、制藥、食品等工業領域。公司自成立以來，致力于儀表和閥門的開發、生產、銷售和服務。

    在我們的技術工程師和研發人員的共同努力下，WOOHE不斷拓展產品線，有能力根據客戶的需求供應相關產品并提供技術支持。

    遍及全世界的客戶群體，是我們公司不斷壯大的有力保障。
