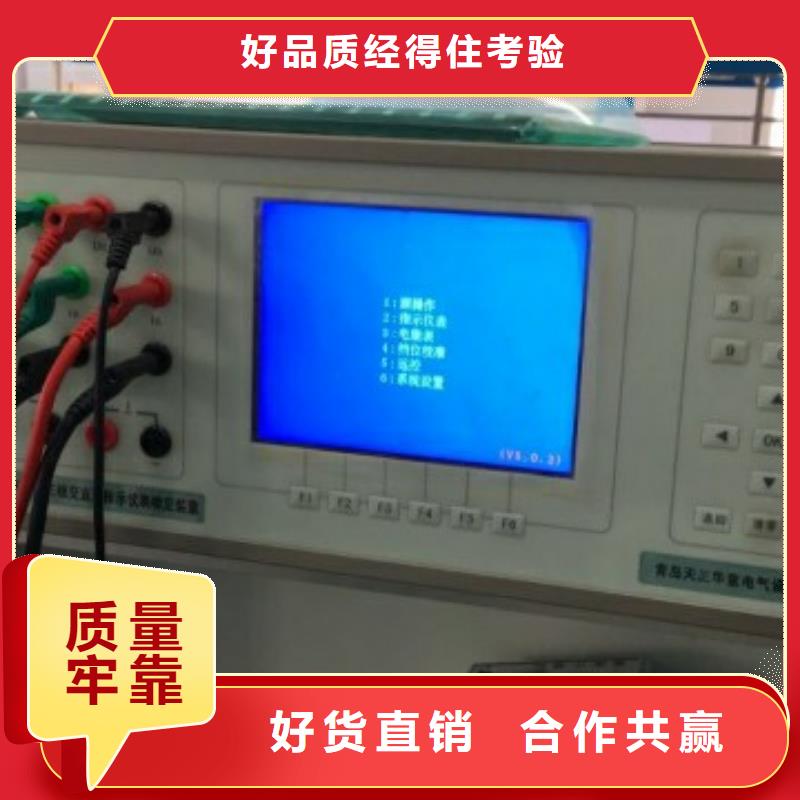

徐州交流采樣現場校驗儀交流采樣器檢定在圖26界面中，設置完所有參數和檢定點后，按屏幕下方的“開始”鍵（如果出現錯誤提示，可重新輸入正確值再按“開始”鍵。注意：所選方案中的負荷點與接線方式是否符合。）顯示如圖28所示。圖中“標準值”是指內置標準測得的一次電量實際值（如果未設定一次值，則測得值為二次值）；“指示值”是指被檢交流采樣器在該檢定點的理論指示值；“誤差”是指引用誤差，以百分數表示。裝置將根據所輸入的信息和選定好的檢定點，自動切換接線方式；檔位量程并自動升到選定好的個檢定點。此時，可用屏幕下方的步進鍵（例如“1％”或“0.1Hz”等，由電量類型決定）調節輸出電量，使被檢交流采樣器讀數等于圖中的“指示值”，按“0K”鍵，則顯示此點誤差。然后，裝置將輸出電量自動定在第二個檢定點附近，用屏幕下方的步進鍵調節輸出電量，使被檢交流采樣器讀數等于“指示值”，按“0K”鍵，則顯示第二個檢定點誤差。依次類推，完成全部選定好的檢定點測量后，可通過“”、“”鍵查看各檢定點的誤差。圖28中“上升”鍵表示輸出電量調節處于步進上升狀態，按此鍵則“上升”變?yōu)椤跋陆怠?，表示輸出電量調節處于下降狀態，上升下降可來回切換。各檢定點檢定完后，屏幕左下出現“存儲”鍵。按“存儲”鍵屏幕要求輸入“表號”和“檢測時間”。輸入“表號”和“時間”后按“0K”鍵，數據存入裝置內的“非易失存儲器”中，以備隨時查看和上傳計算機。若不想存儲此次檢定數據，按“返回”鍵即可。

徐州交直流便攜式校驗臺質量保證 <徐州>天正華意電氣設備有限公司

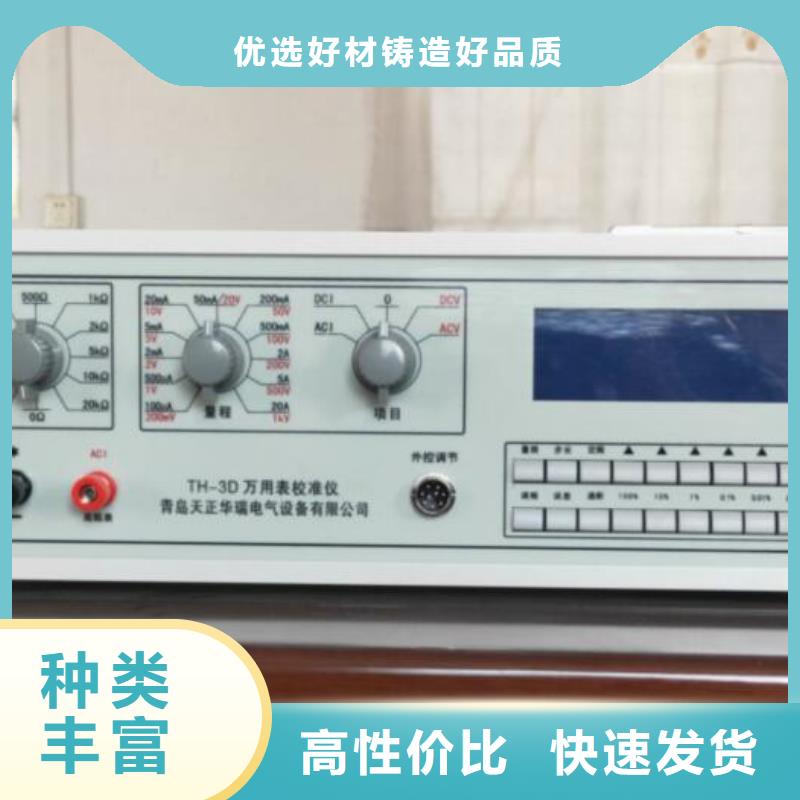

徐州交流采樣現場校驗儀 使校準儀輸出為被檢表的實際值，按動誤差鍵，再按照以上調節方式使校準儀輸出為被檢表的測量值，此時，誤差窗口顯示被檢表的相對誤差。此點測試完成，按動誤差鍵退出，此時，校準儀恢復到設置值，可進行下一點的測試。例如：測試DC5V的誤差，使校準儀輸出DC5V，按動誤差鍵，調節校準儀的輸出，使被檢表顯示為5V，此時誤差窗口顯示被檢表5V的相對誤差。要進如行其他點的測試，可按動誤差鍵，重復上述過程即可！7.5.7：每一次測量完畢，應按住下降鍵2~3秒鐘，使輸出回零后，再做下一次測量。7.5.8：當出現“超載”時，LCD屏顯示“斷”校準儀進入保護狀態，輸出為零，此時請檢查輸出接線是否有誤，待查明原因以后，按通斷鍵，重新進行測試。7.5.9：從“ACI（高阻表）”和“-”是交流高內阻表電流輸出(0-10A)。8、注意事項：8.1：當校準儀有輸出時，盡量避免轉動各種開關，以免損壞儀器和被檢表。8.2：當使用外控調節時， 每次測量完畢，務必將輸出降為零8.3：本校準儀輸出電壓1050V，操作時請注意人身。8.4：輸出連接導線要有足夠的絕緣強度（1500V）和截面積（＞5平方毫米，50A輸出時應＞10平方毫米）8.5：本校準儀不宜在相對濕度＞80％的環境中工作；供電電源和地線的質量將影響輸出穩定度。8.6：關機前請切斷所有輸出。9、整機的校準：9.1：校準儀必須定期用0.01級以上的標準器在基準工作條件下，即環境溫度23℃±2℃、相對濕度（40-75）％進行校準。9.2：在嚴重超差或者線性度不好的情況下，按照機內部件示意圖調整，否則提倡采用“閉殼”校驗的方法9.3:：“閉殼”校驗：將后面板上的鎖打到“校驗”狀態，LCD屏顯示校驗，選擇相應的量程和項目，調節校準儀，使輸出（標準表）為量程的滿度值（顯示值可能不是滿度值，此即是校準儀的誤差），按動校驗鍵，校驗鍵指示示燈熄滅，等到指示燈亮后，此檔校驗完成可進行其他檔位的校驗！校驗完畢后，將后面板上的鎖打回即可。

徐州交流采樣現場校驗儀 交流采樣器查詢在交流采樣器子菜單中，按“2”鍵后，進入交流采樣器查詢界面。通過“”、“”鍵，根據“表號”或“時間”等關鍵詞移動光標選中后按“0K”鍵即可查看半自動校驗時存入的誤差數據?！啊?、“”鍵用于翻看上、下一頁。顯示屏左下方的“單刪”鍵用于刪除光標選中的被檢交流采樣器誤差數據，右下方的“總刪”鍵用于刪除機內存儲的全部被檢交流采樣器誤差數據。當機內所存文件總數達到300份（包含指示儀表和變送器數據）時，應采取“單刪”或“總刪”措施以空出存儲空間容納新的檢定數據（刪除之前可把所需誤差數據上傳給計算機）。5．7 檔位校準利用外部更高標準可對本裝置進行校準，僅限于裝置生產者或中試院不開蓋調機或校準。5．7. 1校準操作注意事項：＊ 進入校準菜單界面前，需先降電壓、電流為零。＊ 在校準時，需看清屏幕中間顯示當前的校準狀態與所要校準項目（源與表、零點與滿度易弄錯）、檔位是否一致，才能在電壓（電流或功率）對準好外接更高等級的標準表后，按“OK”鍵進行確認已調好和按“存儲”、“OK”鍵進行存儲新校準數據。否則會校亂校準數據。若在屏幕中間顯示當前的校準狀態與所要校準項目、檔位不一致情況下，按了“OK”鍵進行確認已調好，并沒有按“存儲”、“OK”鍵進行存儲新校準數據時，只要按“清零”鍵后，按“復位”鍵，就可以避免校亂校準數據。＊ 交流校準時“先滿度，復位后，再角度”。＊ 直流校準時“先零點，復位后，再滿度”。＊ 直流校準中75mV、75V、150V、300V、500V、1000V電壓，以及0.5A、1A、2.5A、5A、10A、20A電流只做源校準，不做表校準。＊ 直流校準中±1V、±5V、±10V、±20V電壓，以及±1mA、±2.5mA、±5mA、±10mA、±20mA電流只做表校準，不做源校準。校負電壓、電流值時請送負電壓、電流源。＊ 按“存儲”鍵后數據存儲未結束不可中斷電源，以免數據遭到破壞！

<徐州>天正華意電氣設備有限公司 徐州交直流便攜式校驗臺質量保證 <徐州>天正華意電氣設備有限公司

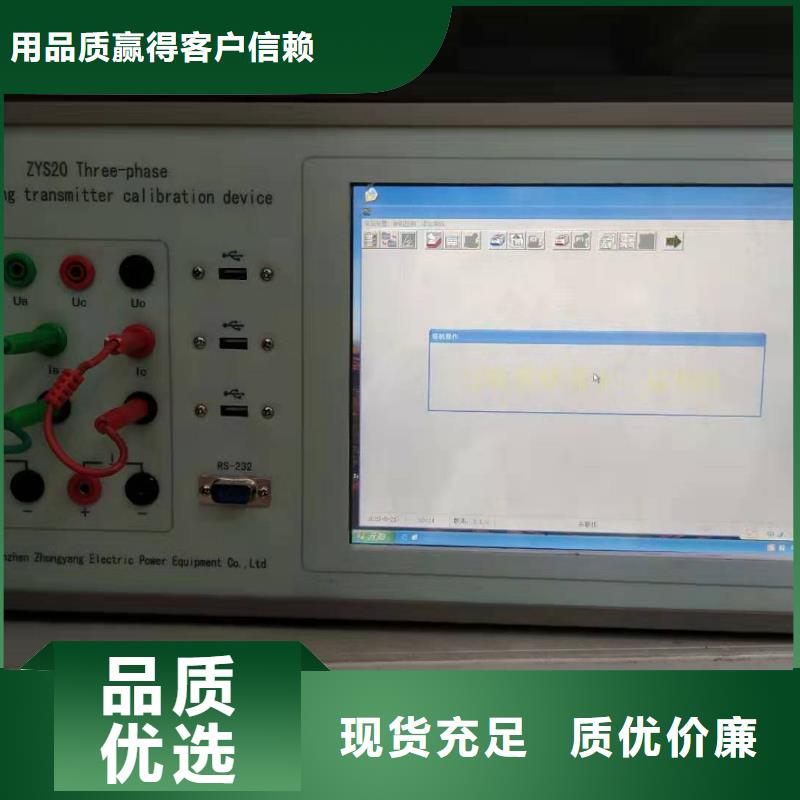

徐州交流采樣現場校驗儀 頻率變送器檢測 在“XX變送器參數輸入”（XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“頻率”鍵，選擇頻率變送器檢測?！邦l率范圍”欄目中通過鍵，可選擇五種變送器輸入范圍：45Hz～55Hz、46Hz～54Hz、47Hz～53Hz、48Hz～52Hz、49Hz～51Hz。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對包括和標稱值在內的各均勻校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量三項做出過“是的選擇，裝置將做相應測試并在“誤差”欄顯示結果。功率因數變送器檢測 在“XX變送器參數輸入XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“因數”鍵，選擇功率因數變送器檢測。功率因數變送器檢測提供三相三線和三相四線兩種接線方式，可在“接線方式”欄目里選擇（“3/3”方式時，裝置自動將Ua、Uc的電壓和Ia、Ic的電流升至被檢變送器額定電壓、電流值的；“3/4”方式時，裝置自動將Ua、Ub、Uc的電壓和Ia、Ib、Ic的電流升至被檢變送器額定電壓、電流值的；操作員根據被檢變送器的接線圖選擇接線方式，并且對應接到裝置的各相輸出端上，對于裝置的電流輸出端沒接被檢變送器的，應將其短接，以免開路。三相三線被檢儀表的Ub端接裝置的Uo端。）。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對0.5L、0.6L、0.7L、0.8L、0.9L、1.0、0.9C、0.8C、0.7C、0.6C、0.5C十一個校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量？”三項做出過“是”的選擇，裝置將做相應測試并在“誤差”欄顯示結果。

徐州交流采樣現場校驗儀 主要特點：3.1、整機采用“閉環”控制，輸出精度、穩定度高。3.2、數字合成正弦波信號發生器，失真小，可靠性高。3.3、LCD屏顯示。3.4、輸出調節可以“按位”調節，也可按“百分比”調節。3.5、交直流電壓輸出范圍 0~1000V。3.6、交直流電流輸出范圍0~20A。3.7、配鉗形表線圈交直流電流可達1000A3.8、供選擇的交流頻率四種：50Hz、60Hz、400Hz。3.9、電壓短路、電流開路自動保護。 4、技術指標：4.1、穩定性： AC＜滿量程的0.02％/5min DC＜滿量程的0.005％/5min8小時穩定度：準確度的30％4.2、分辨率：20ppm（0.002％）4.3、交流失真度：＜0.5％，20A＜2％4.4、直流紋波系數：＜0.1％；20A＜1％4.5、輸出頻率準確度＜0.1％4.6、外型尺寸：460×460×130（mm） 重量：約18Kg4.7、輸出電壓、電流及中值電阻的范圍及準確度：輸出項目 輸 出 范 圍 額定輸出 輸出 準確度交直流電壓 0~200 mV 20mA 100mA 基本誤差：DC:±(0.03％讀數＋ 0.02％量程）AC:±(0.05％讀數＋ 0.02％量程)400Hz附加誤差：±0.05％讀數電壓附加誤差：±0.02mVACI＜1mA不考核0~1V~2V 50mA 100 mA 0~5V~10V~20V 100mA 200mA 0~50V~100V~200V 50mA 100mA 0~500V~1000V 20mA 40mA 交直流電流 0~100uA~500uA~2mA~5mA~20 mA~50 mA~200 mA~500 mA DC:3VAC: 12V 0~1A DC:3VAC: 12V 0~20A 1.5V ±(0.1％讀數＋0.02％量程)中值電阻 10Ω~20MΩ 0.25W ±(0.1％＋20mΩ)（1）工作環境溫度超過20℃±2℃，每變化10℃，附加誤差小于該量程基本誤差（2）20A 400Hz誤差為±(0.15％讀數＋0.05％量程)

徐州交直流便攜式校驗臺質量保證 <徐州>天正華意電氣設備有限公司

徐州交流采樣現場校驗儀 4、按【校驗】鍵，看子菜單選擇（1、自動校驗，2、單點校驗）按數字鍵【1】，本裝置顯示被校表的被檢各點；5、按【電流】鍵，對準被上升電流值為準被校表分格，（因本裝置的上升鍵由“1、2、3、4代）按【1】鍵可上升電流10％，【2】鍵為1％，【3】鍵為0.1％，【4】鍵為0.01％，下降的四鍵由【5】、【6】、【7】、【8】代替，操作這八個鍵，對準各分檢點按下計算鍵，裝置將自動顯示每一個點的誤差及變差；例2、校一塊220V，5分格交流直讀表1、將被校表與交流輸出端的任意一相連接，根據主菜單按數字鍵【5】；選擇交流電壓表（如右圖所示）2、裝置翻頁到子菜單，電壓檔位選擇200V按數字鍵【4】；3、按【分格】鍵，光標移至總分格數，這時按數字鍵【2】【2】【分格】鍵確認，光標移至分格欄，按數字鍵【5】【分格】完成分格置入，4、按【參數】鍵，光標移至交流電壓表欄，按數字參數置入，【2】【2】【0】【參數】鍵確認，完成被校表參數置入；5、按【校驗】鍵，選擇【1】自動校驗，開始校表；6、按【電壓】鍵操作【1】【8】，八個鍵，上升或下降電壓幅值。

徐州交流采樣現場校驗儀 三相交直流標準源，是根據標準和規程而設計的一種檢定裝置，不需要外配標準表，可對0.5級以下單、三相交/直流電壓表，交/直流電流表，功率表進行自動或手動校驗，此外還可以對頻率表、相位表、功率因素表、變送器、電力負荷變量器、功率繼電器進行校驗檢定。二、本校驗儀技術指標符合：JJG597—05交流電能表檢定裝置規程SD 111—83交流儀表檢定裝置校驗規程SD 112—83直流儀表檢定裝置校驗規程三、主要特點：1、數字調頻、調相、調幅、智能化設計、操作由鍵盤控制；2、電壓、電流輸出具有恒壓、恒流特性，定頻、定相功能；3、多功能標準表具有功率、電能、交/直流電壓、交/直流電流標準；4、直流輸出與交流輸出分開；5、輸出電壓短路、輸出電流開路具有自動保護功能，并有聲光提示；6、背光式液晶顯示直觀明了；7、采用編程方式電表進行檢驗，直接顯示誤差并打印測試結果；8、具有除電能表外的軟件修正標準表功能。四、主要技術指標：1、輸出電壓檔：30V、100V、200V、400V、600V調節細度為0.01％，各檔有20％余量；2、輸出電流檔：0.1A、0.5A、1A、2.5A、5A、10A、20A調節細度為0.01％，各檔有20％余量；3、輸出頻率范圍：45—65Hz，調節細度0.01Hz；4、輸出相位調節：0—360°，調節細度0.1°；5、相角對稱度：三相四線電壓120°±0.5°、三相三線電壓60°±0.5°、電流120°±1°；6、輸出波形失真度：電壓、電流波形失真度＜0.5％；7、直流電壓與交流電壓相同并增加直流75mv檔；8、直流電流與交流電流相同并增加直流1mA檔；9、輸出直流電壓、電流紋波為≤1％；10、輸出電壓、電流、功率穩定度為0.02％/2（分鐘）；11、輸出電壓、電流表準確度0.1％；12、輸出電壓、電流每相額定容量為20VA，輸出直流電壓、電流額定容量為15VA；13、供電電源：220V±10％、50Hz±1％線路無突變負載；14、工作環境溫度：-5℃—35℃、濕度為85％，無腐蝕性氣體；15、體積：長350×寬430×高190（mm）；16、重量：25Kg

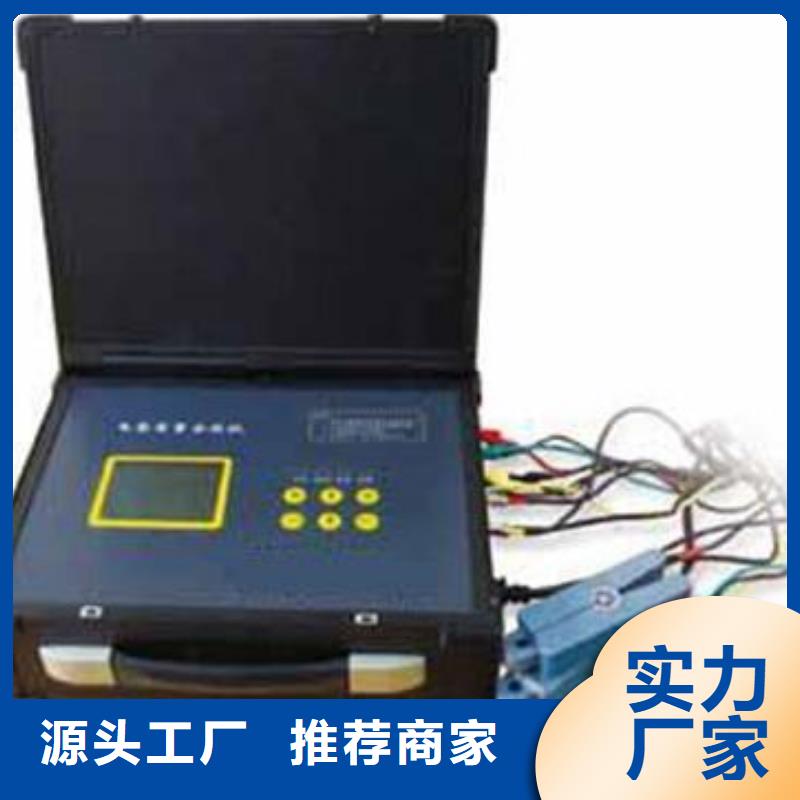

徐州交流采樣現場校驗儀三相多功能標準表產品概述三相多功能標準表其核心部分采用32位DSP和16位高速低功耗數模轉換器組成高精度工頻交流采集器。既可用做校驗裝置的標準表，又可用做測試校驗裝置的校驗儀。顯示器采用6.5寸TFT彩色液晶屏，圖表字符顯示清晰。裝置具有量程寬、精度高、工作穩定可靠、操作簡單的特點。主要功能及特點1． 可測量交流電壓、電流、有功功率、無功功率、頻率、相位和功率因數；2． 可測量電壓、電流諧波含量和波形失真度；3． 作為測量有功電能、無功電能標準時，輸出標準脈沖頻率可達2MHz；4． 可測量校驗裝置的電壓、電流、功率穩定度；5． 可測量校驗裝置的標準偏差估計值；6． 可測量校驗裝置的三相電壓對稱度、三相電流對稱度；7． 可測量校驗裝置安放被檢表位置的磁感應強度；8. 可測量直流電壓和直流電流（選項）；9． 變送器測量（選項）；10．設有RS-232接口，可由PC進行控制操作；11. 與交直流電表·變送器校驗臺配合，可組成一套高精度、高穩定度的0.05級三相交流電表測試系統。主要技術指標交流測量·電壓量程(V): 6.25、12.5、25、50、100、200、400、800，全自動切換，1000V； ·電流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自動切換；·電壓、電流、功率測量準確度 ±(0.03％RD＋0.02％RG)； ·電能測量準確度 ±0.05％；·標準脈沖輸出 ≤2MHz；·頻率測量范圍 45～65Hz；·頻率測量準確度 5×10-5；·相位測量誤差±0.02°；·功率因數測量誤差 ±0.0001；·諧波及失真度測量 諧波次數31次；諧波誤差

<徐州>天正華意電氣設備有限公司 徐州交直流便攜式校驗臺質量保證

徐州交流采樣現場校驗儀工作原理三相交流采樣在線校驗儀原理框圖見插圖從原理圖看出，儀表首先把電壓、電流信號轉換成標準信號，高速A/D轉換器在單片機的控制下同步對電壓、電流標準信號采樣，并同時采樣信號的頻率及相位，由計算機內部計算出實測電壓、電流、有功功率、無功功率、頻率、相位、功率因數等各參量，并顯示測量結果。5. 面 板5.1.前面板三相交流采樣在線校驗儀面板由一塊LCD顯示屏，功能鍵【＜＜】、方向鍵和數字鍵、【確認】、【復位】及電源開關組成。接線端由三相交流電壓輸入端（由黃、綠、紅、黑四端鈕組成）三相交流電流輸入端，鉗夾輸入端，電源輸入連線，保險絲座（1A保險絲），RS－232接口（九針）。

---
