云浮直流系統交流竄電測記告警裝置

云浮直流系統絕緣校驗儀功能特點3．1主要功能介紹1．可在線或離線對絕緣監測裝置或便攜式接地查找儀進行校驗；2．裝置具有正極接地測試功能，可對被測裝置進行正極接地測試精度及正極接地報警精度進行測試；3．裝置具有負極接地測試功能，可對被測裝置進行負極接地測試精度及負極接地報警精度進行測試；4．裝置具有兩極接地測試功能，可對被測裝置進行兩極接地功能檢測，兩極接地阻抗提供五組預設值，用戶可自行設置組合；5．裝置具有電壓精度測試功能，裝置內部設有可調直流電壓系統，用戶可設定多個電壓測試點，對被測裝置電壓測量精度進行測試；6．裝置具有電壓越限告警測試功能，用戶通過設置改變裝置內部可調直流電壓系統輸出電壓，可對被測裝置電壓越限告警功能進行檢測；（該項功能在離線模式下測試）7．裝置具有交流接地測試功能，可對被測裝置交流接地檢測功能進行校驗；（該項功能在離線模式下測試）8．裝置具有平衡電橋檢測功能，通過該項功能，用戶可對被測裝置或直流系統的正對地絕緣電阻，負對地絕緣電阻，平衡電橋大小進行檢測；

<云浮>天正華意電氣設備有限公司

云浮直流系統絕緣校驗儀裝置具有系統抗分布電容測試功能，用戶可對系統正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；10．裝置具有支路抗分布電容測試功能，用戶可對支路正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；11．裝置具有信號分析功能，對于需要通過發信號進行接地檢測的設備，可通過該項功能對被測裝置的信號幅度，頻率，功率等參數進行分析。12．裝置具有電橋檢測功能，通過該功能，用戶可根據被測裝置的負對地電壓與正對地電壓的比值來判斷電橋是否。3．2裝置特點1．高可靠性的設計硬件可靠性：裝置采用進口32位微控制器做主系統，硬件設計嚴格按照電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。軟件可靠性：軟件中引入了多種保護模式與提示模式，在測試項目中加入測試時間功能，測試達到設定時間之后自動解除測試狀態，使被測系統恢復正常2．精密選材裝置電壓采樣采用高精度的進口模數轉換芯片，確保高精度采樣要求；裝置接地電阻陣列均采用高精度大功率電阻，確保高控制精度要求。3．人性化的人機交互界面裝置采用7寸真彩液晶屏與高分辨率觸摸屏做為人機交互界面的核心，使用舒適，操作方便捷；裝置在設置界面中引入了多種復選框的輸入形式，用戶只需輕輕一點即可完成多種復雜組合功能項的設置；人性化的人機界面還包括友好的用戶提示，在進行部分功能項測試時，液晶界面上會出現詳細的提示說明，指引順利完成測試過程。

云浮直流系統交流竄電測記告警裝置 <云浮>天正華意電氣設備有限公司

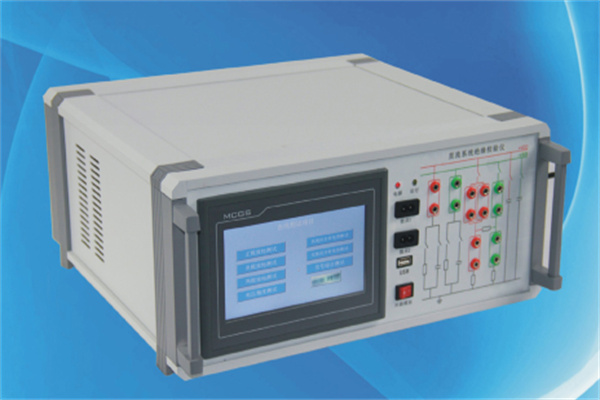

云浮直流系統絕緣校驗儀．接線說明4．1裝置面板圖示校驗儀面板圖如下圖示：電源：電源指示燈，通電后即亮；工作：工作指示燈，進行功能測試時閃爍；接點1，接點2：檢測被測設備的無源輸出觸點狀態； 環路模擬：開啟該開關之后，校驗儀內部可形成模擬環路狀態，在進行環路模擬時將其閉合，否則務必使其處于斷開位置；效驗儀側面板圖如下圖示：交流輸入：交流電源輸入接線端、保險盒及開關；測試端：連接被測系統或被測設備，棕色—正極；黑色—負極；綠色—地線電源開關：控制供電電源開關。4．2接線說明：上圖與面板上插口一致，圖中數字標示孔位，其表示的意義如下：12：用于普通支路的測試，將1與2穿過被測設備的傳感單元，在進行模擬接地測試時，其間會有漏電流流過供被測設備進行檢測；34567：用于進行環路模擬時測試，測試時將4與6穿過傳感器A，3穿過傳感器B，5與7穿過其它待測傳感器，則傳感器A與傳感器B形成模擬環路供待測設備判斷，在該模式下可進行各項接地功能測試；使用1234567插座時，上述相應位需要用設備附帶的連接線連接上下插孔。五．操作界面5．1 模式選擇界面接通電源，開啟開關之后，首先進入的是產品型號界面，等待幾秒后，進入工作模式選擇畫面：關于在線測試與離線測試的說明：在線測試：在線測試時，被測設備由原直流系統供電，設備內部直流電源模塊將不提供直流電壓輸出，此時可將測試端直接接在待測模塊所處的同一直流電源系統的母線或支路中進行測試，校驗儀將會跟據設定指令向系統或支路中投入對應的電阻或電容；離線測試：離線測試時，被測設備由校驗儀內部的直流電源系統供電，選擇該模式測試時，須將被測設備完全退出原運行直流的直流系統，單獨對其進行全方面的校驗；

云浮直流系統絕緣校驗儀 近十年來，國內高等院校和科研單位，在直流系統接地檢測方面進行了大量的研究與開發，生產出各類接地選線與便攜式接地查找設備，現在已為電力系統廣泛采用。目前，國內新投運的110KV及以上等級變電站，大都采用了巡檢裝置，老站也陸續增加此類設備，據估計，全國在線巡檢裝置有近萬套，而便攜式設備也有近千套。這些由國內數十個廠家各自研發與生產的設備，在接地告警、接地選線及接地查找三部分檢測的原理與方法也多種多樣。然而，不管是巡檢裝置還是便攜裝置，國內目前沒有統一的檢驗標準，也沒有檢測手段，相關部門也不能定期對以上設備進行檢驗。另外，各廠家在生產直流接地檢測設備時，沒有系統地進行功能性、性的檢測，技術指標很不規范，用戶選用產品時，僅憑各生產廠家宣傳，沒有可參考、對照的技術指標，因而難以選擇到合符實際情況的產品。

云浮直流系統交流竄電測記告警裝置 <云浮>天正華意電氣設備有限公司

云浮直流系統絕緣校驗儀功能特點3．1主要功能介紹1．可在線或離線對絕緣監測裝置或便攜式接地查找儀進行校驗；2．裝置具有正極接地測試功能，可對被測裝置進行正極接地測試精度及正極接地報警精度進行測試；3．裝置具有負極接地測試功能，可對被測裝置進行負極接地測試精度及負極接地報警精度進行測試；4．裝置具有兩極接地測試功能，可對被測裝置進行兩極接地功能檢測，兩極接地阻抗提供五組預設值，用戶可自行設置組合；5．裝置具有電壓精度測試功能，裝置內部設有可調直流電壓系統，用戶可設定多個電壓測試點，對被測裝置電壓測量精度進行測試；6．裝置具有電壓越限告警測試功能，用戶通過設置改變裝置內部可調直流電壓系統輸出電壓，可對被測裝置電壓越限告警功能進行檢測；（該項功能在離線模式下測試）7．裝置具有交流接地測試功能，可對被測裝置交流接地檢測功能進行校驗；（該項功能在離線模式下測試）8．裝置具有平衡電橋檢測功能，通過該項功能，用戶可對被測裝置或直流系統的正對地絕緣電阻，負對地絕緣電阻，平衡電橋大小進行檢測；

云浮直流系統絕緣校驗儀．接線說明4．1裝置面板圖示校驗儀面板圖如下圖示：電源：電源指示燈，通電后即亮；工作：工作指示燈，進行功能測試時閃爍；接點1，接點2：檢測被測設備的無源輸出觸點狀態； 環路模擬：開啟該開關之后，校驗儀內部可形成模擬環路狀態，在進行環路模擬時將其閉合，否則務必使其處于斷開位置；效驗儀側面板圖如下圖示：交流輸入：交流電源輸入接線端、保險盒及開關；測試端：連接被測系統或被測設備，棕色—正極；黑色—負極；綠色—地線電源開關：控制供電電源開關。4．2接線說明：上圖與面板上插口一致，圖中數字標示孔位，其表示的意義如下：12：用于普通支路的測試，將1與2穿過被測設備的傳感單元，在進行模擬接地測試時，其間會有漏電流流過供被測設備進行檢測；34567：用于進行環路模擬時測試，測試時將4與6穿過傳感器A，3穿過傳感器B，5與7穿過其它待測傳感器，則傳感器A與傳感器B形成模擬環路供待測設備判斷，在該模式下可進行各項接地功能測試；使用1234567插座時，上述相應位需要用設備附帶的連接線連接上下插孔。五．操作界面5．1 模式選擇界面接通電源，開啟開關之后，首先進入的是產品型號界面，等待幾秒后，進入工作模式選擇畫面：關于在線測試與離線測試的說明：在線測試：在線測試時，被測設備由原直流系統供電，設備內部直流電源模塊將不提供直流電壓輸出，此時可將測試端直接接在待測模塊所處的同一直流電源系統的母線或支路中進行測試，校驗儀將會跟據設定指令向系統或支路中投入對應的電阻或電容；離線測試：離線測試時，被測設備由校驗儀內部的直流電源系統供電，選擇該模式測試時，須將被測設備完全退出原運行直流的直流系統，單獨對其進行全方面的校驗；

<云浮>天正華意電氣設備有限公司 云浮直流系統交流竄電測記告警裝置

云浮直流系統絕緣校驗儀使用方法5.1、裝置外觀說明裝置面板示意圖如下：面板示意圖1：液晶屏2：工作狀態指示燈通電后電源燈亮，工作燈閃爍3：實體按鍵裝置接線端子示意圖如下：接線端子示意圖4：電源開關5：電源輸入接線端子6：告警輸出端子X1X2 失電告警無源輸出觸點端子Y1Y2 異常告警無源輸出觸點端子7：上位機通信端子RS232與RS485上位機通信端子5.2、操作方法5.2.1、裝置的連接檢查裝置外觀良好，將裝置選擇合適位置安裝后開始接線1)保持電源開關處于斷開狀態，將直流系統母線的正、負線及地線接入電源告警端子處的正負及地處；2)根據需要將失電告警及故障告警接點接入上位機系統；3)根據需要將RS485、RS232接入上位機系統；4)開啟電源開關。5.2.2、設備功能的使用介紹1)系統狀態畫面連接好電源線，開啟電源開關后，裝置電源燈亮，進入系統狀態畫面開始工作。系統狀態畫面在該系統狀態畫面下實時顯示系統當前電壓，系統正極對地電壓，系統負極對地電壓及交流竄電電壓，如果系統電壓及交流竄電電壓沒超出參數設置里的門限值，則狀態顯示為“系統正常”，如果直流電壓高低越限則顯示“電壓異常”，如果交流竄電電壓超過設定門限值則顯示“交流異常”，如果即有直流電壓異常又有交流竄電故障則“電壓異常”與“交流異常”交替顯示。在該監測畫面下長按“確認”鍵可開啟或關閉蜂鳴器，在該界面下長按“返回”鍵可進入時間設置界面，按“前頁”按鍵可進入參數設置畫面，按“后頁”按鍵可進入歷史記錄畫面。

<云浮>天正華意電氣設備有限公司 云浮直流系統交流竄電測記告警裝置

云浮直流系統絕緣校驗儀裝置特點3.2.1高性能硬件整個系統采用工業級芯片和元器件進行設計和生產。裝置為高速32位工控CPU，交直流電壓采樣都采用獨立的高精度16位AD轉換器，轉換速度在每秒1000次以上，分辨率在1/50000以上。3.2.2人性化界面標簽式頁面顯示，不同的菜單功能都采用統一的圖形頁面進行顯示，為簡潔清晰的人機工程學設計。人性化的界面設計，系統可以通過左右鍵靈活地進行頁面的選擇。功能一目了然，方便快捷。3.2.3歷史數據動態存儲裝置采用動態數據存儲技術，當被測系統竄入交流電壓發生變化時即進行存儲，方便查看交流竄電變化規律。3.2.4高性所有采樣單元均采用隔離設計，設備故障不影響直流系統正常的運行。3.2.5高可靠性軟件陷阱和監控芯片雙重抗干擾設計，能保證在強電干擾環境下長時間穩定運行。四、主要技術指標4.1、使用環境環境溫度：-20℃～＋50℃相對濕度：≤95％工作電源：DC48—300V 4.2、技術指標測試項目 范圍 分辨率 精度直流電壓 0-300V 0.1V ≤0.2％交流電壓 0-300V 0.1V ≤0.5％顯示分辨率：320×240屏幕尺寸：2.8英寸TFT數據存儲條數：1000條無源觸點容量：DC220V/2A數據上傳接口：RS232/RS4854.3、外形參數總 質 量：１kg外形尺寸：長x寬x高 145mm＊114mm＊33mm4.4、通信規約通信規約：Modbus（001）和CDT（002），出廠默認通信規約是001。

云浮直流系統交流竄電測記告警裝置 <云浮>天正華意電氣設備有限公司

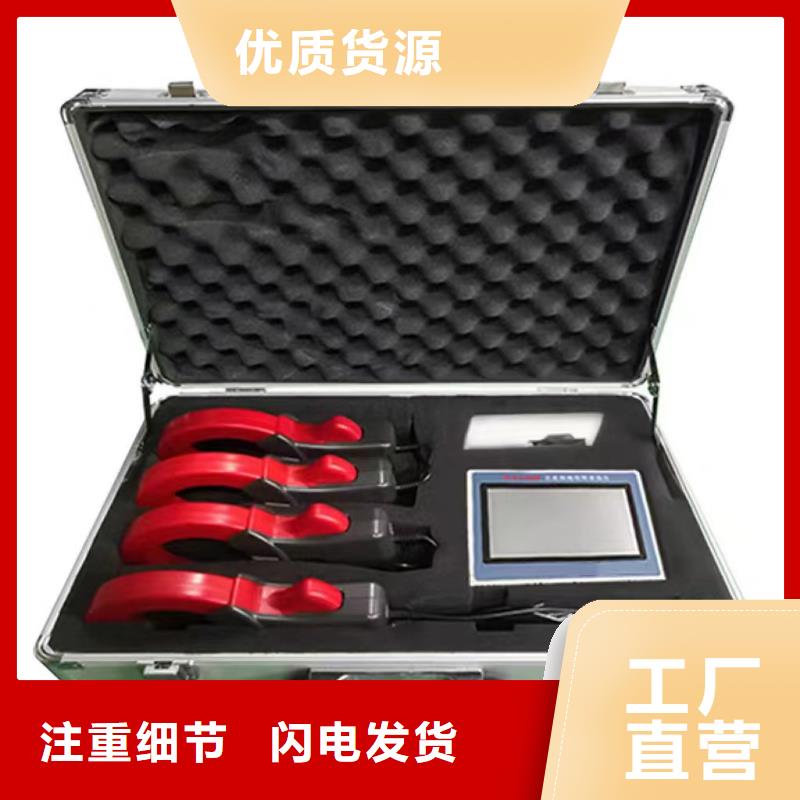

云浮直流系統絕緣校驗儀查找直流系統接地故障時，不需要斷開電源，可實現接地點定位。儀器能檢測直流系統接地電阻阻值和接地方向，為電力直流系統接地故障的查尋與定位提供適用可靠的高準確性探測儀器。隨著電力系統對運行的要求越來越高，電力系統中對各類直流故障查找的要求也將越來越高，因此，高精度、絕緣趨勢分析將成為電力系統對新一代直流接地故障查找儀的基本要求。基于直流電流差值檢測原理的新型直流接地故障查找儀引入快速FFT變換技術，通過對檢測量幅頻特性的詳細分析平衡了直流接地故障查找性與靈敏度方面的矛盾，將直流接地故障技術推向了一個新的高度，具有廣泛的應用前景。青島天正華意電氣設備有限公司服務好 質量 價格

云浮直流系統絕緣校驗儀為滿足用戶這一新的需求，我公司開發了直流絕緣裝置校驗儀，用戶在不停電情況下，隨時隨地校驗直流接地巡檢裝置，對便攜式直流接地查找裝置性能亦可檢驗。該裝置可廣泛應用于供電局、發電廠、技術監督部門、生產廠家及科研教學等。二、原理介紹校驗儀內部提供可調直流電源模塊，即可以模擬直流系統，將被測裝置脫離原系統進行校驗，也可以在原系統上對被測絕緣檢測設備進行校驗。校驗儀由可調電源模塊，接地電阻陣列，接地電容陣列，交流電源模塊，精密測量模塊以及控制系統和人機界面組成。在離線模式下，可將被測裝置退出原監測系統，接入校驗儀提供的模擬直流系統中，在該模擬直流系統中，通過控制系統對接地電阻陣列，接地電容陣列及交流接地模塊等的不同組合的控制，可完成對被測絕緣檢測設備各項功能的校驗工作。在在線模式下，可將校驗儀接入與被測裝置工作的同一系統中，此時，校驗儀內部的可調直流電源模塊處于斷路狀態，所有校驗功能項將在原直流系統中進行。

<云浮>天正華意電氣設備有限公司 云浮直流系統交流竄電測記告警裝置

云浮直流系統絕緣校驗儀 離線測試選擇離線測試模式時，在模式選擇界面下點擊離線測試，即進入電壓等級選擇畫面：校驗儀將根據用戶選擇的被測設備電壓等級來控制合適的直流輸出電壓，電壓等級選擇錯誤將可能造成被測設備的損壞，校驗儀共提供了四個電壓等級供用戶選擇。確定被測設備的電壓等級之后，按確定鍵進入離線測試項目列表主菜單：在離線測試項目中，正極接地測試，負極接地測試，兩極接地測試，系統抗分布電容測試，支路抗分布電容測試與在線測試時一樣，相關設置操作流程可參考在線測試項目對應的功能項進行。下面對離線測試項目下的電壓功能測試、交流接地測試、平衡電橋檢測和電橋測試項進行說明。5．3．1 電壓功能測試電壓功能測試項可對被測設備的電壓測量精度與電壓越限功能進行校驗。在離線測試項目功能選擇菜單下選擇電壓功能測試后，即進入電壓功能測試參數設置界面，如下圖示：在該界面中，用戶可選擇1—5個電壓測試點進行測試，被選中的測試點變綠燈做標記，每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。測試時間間隔為每個測試點的測試時間，也為每兩個相鄰測試點的時間間隔，測試時間間隔可在5—999S之間進行設置。

<云浮>天正華意電氣設備有限公司 云浮直流系統交流竄電測記告警裝置

云浮直流系統絕緣校驗儀語言設置：設備支持中英文語言選擇。圖14注：分析儀和定位儀同步信號握手完成后，兩機必須保持當前狀態，否則兩機需靠近重新握手。五、使用說明5.1接線5.1.1分析儀接線分析儀共配有兩段連接插頭，其中I段是一條三芯連接線，包含紅、黑、綠三種顏色線分別代表正極、負極、大地；II段是一條兩芯連接線，包含紅、黑兩種顏色線分別代表正極、負極。將配備的紅、黑、綠三芯連接線插座一端插入分析儀I段插頭處（圖15）；斷開電源開關，將紅、黑、綠三條連接線的另一端按如下述接入（圖16）：將紅色連接線的紅夾連接到第I段母線的正極處；將黑色連接線的黑夾連接到第I段母線的負極處；將綠色連接線的黃夾連接到第I段母線的地；如果要檢測直流互竄，需將配備的紅、黑兩芯線按下述接入裝置與系統；將紅黑兩芯連接線插座一端插入分析儀II段插頭處（圖16）；將紅色連接線的紅夾連接到第II段母線的正極處；將黑色連接線的黑夾連接到第II段母線的負極處；圖15圖16不做直流互竄檢測時不接第II段母線的兩條連接線。5.1.2定位儀與電流鉗連接將電流鉗航空插一端與定位儀插座相連接、擰緊。（圖17）。圖175.1.3上電分析儀：檢查各部分接線無誤后，開啟電源開關，液晶屏被點亮，設備進入工作狀態。定位儀：檢查電流鉗連接可靠后，開啟電源開關，液晶屏被點亮，設備進入工作狀態。5.2操作5.2.1裝置開機進入主界面后點擊“接地分析”按鈕后測試母線絕緣。若無接地則顯示＞10MΩ；若有接地，則顯示正、負接地電阻。5.2.2開啟定位儀。本儀器由充電鋰電池供電，當電壓下降到低于3.2V時，屏幕左上角電量會顯示紅色，此時，需要對電池進行充電，一般充電2個小時鋰電池即可使用。

<云浮>天正華意電氣設備有限公司 云浮直流系統交流竄電測記告警裝置

云浮直流系統絕緣校驗儀負極接地測試在在線測試項目功能選擇菜單下選擇負極接地測試后，即進入負極接地測試設置界面，詳細測試過程可參照常5.2.1正極接地測試項目進行。5．2．3 兩極接地測試在在線測試項目功能選擇菜單下選擇兩極接地測試后，即進入兩極接地測試設置界面，如下圖示：在該界面中，用戶可選擇1—5組兩極接地測試點進行測試，被選中的測試組變綠燈做標記，每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。進行兩極接地測試時，正負極同時接地阻抗之和需≧10 kΩ。測試時間間隔為每個測試組的測試時間，也為每兩個相鄰測試組的時間間隔，測試時間間隔可在5—999S之間進行設置。在該界面下，按返回鍵即返回上一級功能選擇畫面，設置完成之后按開始測試按鍵進入兩極接地測試界面，如下圖示： 在兩極接地測試界面中，測試阻抗一欄顯示的為用戶選中的測試點；當前測試阻抗：表示當前兩極接地阻抗；時間：測試時間，達到設置測試時間間隔之后進入下一組測試點的測試，一組測試點時間達到設定值之后，自動停止測試。正對地電壓：顯示當前正極對地電壓；負對地電壓：顯示當前負極對地電壓系統電壓：顯示正極與負極之間的電壓接點I狀態：顯示接點I斷開或閉合；接點II狀態：顯示接點II斷開或閉合；在測試過程中可以按停止測試按鍵退出當前測試，返回上一級設置界面。5．2．4 電壓精度測試在在線測試項目功能選擇菜單下選擇電壓精度測試后，即進入電壓精度測試提示界面，如下圖示：在線模式下的電壓精度測試只能測試當前系統電壓值，如需對更多電壓點的精度進行測試，需在離線模式下進行測試，按下開始測試之后進入測試界面：在該界面下，顯示正對地電壓，負對地電壓以及系統正負極之間的電壓，通過上述電壓測量值與被測裝置進行對比，判斷其電壓測量精度是否附合要求。測試過程中可按停止測試鍵中止當前測試，返回上一級界面。

云浮直流系統絕緣校驗儀裝置組成直流系統交流竄電測記告警裝置由以下幾部分組成：直流分壓采樣模塊、交流分壓采樣模塊、數據存儲模塊、顯示設置模塊、告警輸出模塊、通信模塊及32位處理器。其組成結構框圖如下：直流分壓采樣模塊：將直流系統中的正極對地電壓及負極對地電壓由模擬信號轉化為數字信號后上傳至處理器；交流分壓采樣模塊：將直流系統中的交流電壓分量提取出來，分壓后將交流電壓由模擬信號轉化為數字信號后上傳至處理器；32位處理器：對模塊的所有工作進行協調處理；存儲模塊：對參數設置及告警歷史數據進行存儲；告警模塊：以聲光方式及無源輸出觸點方式提供告警輸出；通信模塊：將監測實時數據及告警歷史數據通過RS485接口或RS232接口上傳到上位機系統；顯示設置模塊：對監測直流電壓、交流電壓、告警歷史記錄值進行顯示，對告警門限值進行設定。三、功能特點3.1、主要功能介紹交直流電壓實時監測功能，裝置可實時監控系統母線對地電壓，包括系統電壓，正對地電壓，負對地電壓及交流竄電電壓并實時顯示；參數設置功能，裝置可通過按鍵設置各種告警門限值，包括系統電壓高越限值、系統電壓低越限值、交流竄電電壓告警門限值、通信地址、通信規約；告警歷史數據存儲及查看功能，當直流系統中交流竄入電壓高于交流竄電告警門限值時，該告警電壓及告警時間將被保存，并可隨時查看；交流電壓波形顯示功能，裝置以波形顯示的方式實時顯示監控系統母線竄入的交流電壓；聲光告警及無源觸點輸出告警功能，當直流系統中發生交流竄電故障后裝置會發出聲光報警，并可通過無源觸點輸出告警信號；數據上傳功能，裝置可通過RS232或RS485接口將實時監測數據及歷史告警記錄數據上傳到上位機系統。

<云浮>天正華意電氣設備有限公司 云浮直流系統交流竄電測記告警裝置

云浮直流系統絕緣校驗儀．智能化的測試流程在參數設置界面中具備多點設置功能，只需用手指一點即可完成多個測試點的選擇功能，用戶多可選擇五個測試點進行連續測試；在多點測試過程中用戶可對測試時間間隔進行設置，在設定好時間間隔后按開始測試，裝置即會自動完成多個測試點的校驗工作，而不需用戶反復設置。5．完備的測試功能裝置提供了在線測試模式與離線測試模式的選擇，即可在系統對絕緣監測裝置進行校驗，也可以采用裝置內部提供的電源，用裝置內部提供的模擬直流系統對絕緣監測裝置進行更為完備的校驗。3．3主要技術指標1．使用環境a)工作電源：AC220V±15％b)環境溫度：-20℃—45℃c)相對濕度：0—90％2．可控直流電源參數a)直流電源輸出：0-280V可設定b)電壓輸出控制精度：0.5％c)輸出電流為1.2A3．交流電源參數a)輸出電壓等級： AC110V，AC50V4．直流電壓測量a)直流電壓測量分辨率：0.1Vb)正對地電壓測量精度：0-100V ＜1％100V-280V ＜0.5％c)負對地電壓測量精度：0-100V ＜1％100V-280V ＜0.5％d)系統電壓測量精度：0-100V ＜1％100V-280V ＜0.5％5．正負極絕緣電阻參數a)正負極對絕緣電阻可調范圍：0—255 kΩ b)正負極對絕緣電阻調節步長：1 kΩc)精度：0-10kΩ：＜5％ 10 kΩ-255kΩ：＜1％6．支路正負極對地分布電容參數a)支路正負極對分布電容可調范圍：0—31uFb)支路正負極對分布電容調節步長：1uFc)精度：＜5％7．系統正負極對地分布電容參數a)系統正負極對分布電容可調范圍：0—110uFb)系統正負極對分布電容調節步長：10uFc)精度：＜5％8．測試設置參數a)可選擇測試點組數：1—5組b)測試時間間隔可設定范圍：5—999S（秒）c)測試時間可設定范圍：5—999S（秒）9. 信號綜合測試參數a) 信號幅值：0-110Vb）信號頻率： 0.24Hz-50Hz10.顯示及觸摸屏參數a)顯示屏尺寸：7寸TFTb)顯示屏分辨率：65536色，800X480c)觸摸屏分辨率：4096點

<云浮>天正華意電氣設備有限公司 云浮直流系統交流竄電測記告警裝置

云浮直流系統絕緣校驗儀正極接地測試在在線測試項目功能選擇菜單下選擇正極接地測試后，即進入正極接地測試設置界面，如下圖示：在該界面中，用戶可選擇1—5個正極接地測試點進行測試，被選中的測試點變綠燈做標記，每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。測試時間間隔為每個測試點的測試時間，也為每兩個相鄰測試點的時間間隔，測試時間間隔可在5—999S之間進行設置。在該界面下，按返回鍵即返回上一級功能選擇畫面，設置完成之后按開始測試按鍵進入正極接地測試界面，如下圖示： 在正極接地測試界面中，測試阻抗一欄顯示的為用戶選中的測試點；當前測試阻抗：表示當前接地阻抗；時間：測試時間，達到設置測試時間間隔之后進入下一個測試點的測試，一個測試點時間達到設定值之后，自動停止測試。正對地電壓：顯示當前正極對地電壓；負對地電壓：顯示當前負極對地電壓系統電壓：顯示正極與負極之間的電壓接點I狀態：顯示接點I斷開或閉合；接點II狀態：顯示接點II斷開或閉合；查看曲線：可實時查看正對地電壓，負對地電壓曲線變化；在測試過程中可以按停止測試按鍵退出當前測試，返回上一級設置界面。5．2．2 負極接地測試在在線測試項目功能選擇菜單下選擇負極接地測試后，即進入負極接地測試設置界面，詳細測試過程可參照常5.2.1正極接地測試項目進行

云浮直流系統絕緣校驗儀接線說明上圖與面板上插口一致，圖中數字標示孔位，其表示的意義如下：12：用于普通支路的測試，將1與2穿過被測設備的傳感單元，在進行模擬接地測試時，其間會有漏電流流過供被測設備進行檢測；34567：用于進行環路模擬時測試，測試時將4與6穿過傳感器A，3穿過傳感器B，5與7穿過其它待測傳感器，則傳感器A與傳感器B形成模擬環路供待測設備判斷，在該模式下可進行各項接地功能測試；使用1234567插座時，上述相應位需要用設備附帶的連接線連接上下插孔。五、操作界面5．1 模式選擇界面接通電源，開啟開關之后，首先進入的是產品型號界面，等待幾秒后，進入工作模式選擇畫面：關于在線測試與離線測試的說明：在線測試：在線測試時，被測設備由原直流系統供電，設備內部直流電源模塊將不提供直流電壓輸出，此時可將測試端直接接在待測模塊所處的同一直流電源系統的母線或支路中進行測試，校驗儀將會跟據設定指令向系統或支路中投入對應的電阻或電容；離線測試：離線測試時，被測設備由校驗儀內部的直流電源系統供電，選擇該模式測試時，須將被測設備完全退出原運行直流的直流系統，單獨對其進行全方面的校驗；用戶可根據現場實際情況選擇在線測試或離線測試模式。5．2 在線測試選擇在線測試模式時，系統將會提示測試端連接線是否正確的接入系統，提示界面如下：確定測試端連接線已正確接入后按確定鍵即可進入在線測試項目列表主菜單，如下圖示：在該界面下可以選擇可在線測試的各項功能，按返回鍵可以回到模式選擇界面。

<云浮>天正華意電氣設備有限公司 云浮直流系統交流竄電測記告警裝置

云浮直流系統絕緣校驗儀主要技術指標1．使用環境a)工作電源：AC220V±15％b)環境溫度：-20℃—45℃c)相對濕度：0—90％2．可控直流電源參數a)直流電源輸出：0-280V可設定b)電壓輸出控制精度：0.5％c)輸出電流為1.2A3．交流電源參數a)輸出電壓等級：AC50V4．直流電壓測量a)直流電壓測量分辨率：0.1Vb)正對地電壓測量精度：≤0.5％±1Vc)負對地電壓測量精度：≤0.5％±1Vd)系統電壓測量精度：≤0.5％±1V5．正負極絕緣電阻參數a)正負極對絕緣電阻可調范圍：0—1000kΩ b)正負極對絕緣電阻調節步長：1 kΩc)精度： ≤±0.5％6．支路正負極對地分布電容參數a)支路正負極對分布電容可調范圍：0—31uFb)支路正負極對分布電容調節步長：1uFc)精度：≤±10％7．系統正負極對地分布電容參數a)系統正負極對分布電容可調范圍：0—150uFb)系統正負極對分布電容調節步長：10uFc)精度：≤±10％8．測試設置參數a)可選擇測試點組數：1—5組b)測試時間間隔可設定范圍：5—999S（秒）c)測試時間可設定范圍：5—999S（秒）9. 信號綜合測試參數a) 信號幅值：10-110Vb）信號頻率： 0.24Hz-50Hz10.顯示及觸摸屏參數a)顯示屏尺寸：7寸TFTb)顯示屏分辨率：65536色，800X480c)觸摸屏分辨率：4096點四、接線說明4．1裝置面板圖示校驗儀面板圖如下圖示：電源：電源指示燈，通電后即亮；工作：工作指示燈，進行功能測試時閃爍；接點1，接點2：檢測被測設備的無源輸出觸點狀態； 環路模擬：開啟該開關之后，校驗儀內部可形成模擬環路狀態，在進行環路模擬時將其閉合，否則務必使其處于斷開位置；效驗儀側面板圖如下圖示：交流輸入：交流電源輸入接線端、保險盒及開關；測試端：連接被測系統或被測設備，棕色—正極；黑色—負極；綠色—地線電源開關：控制供電電源開關。

<云浮>天正華意電氣設備有限公司 云浮直流系統交流竄電測記告警裝置

云浮直流系統絕緣校驗儀正極接地測試在在線測試項目功能選擇菜單下選擇正極接地測試后，即進入正極接地測試設置界面，如下圖示：在該界面中，用戶可選擇1—5個正極接地測試點進行測試，被選中的測試點變綠燈做標記，每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。測試時間間隔為每個測試點的測試時間，也為每兩個相鄰測試點的時間間隔，測試時間間隔可在5—999S之間進行設置。在該界面下，按返回鍵即返回上一級功能選擇畫面，設置完成之后按開始測試按鍵進入正極接地測試界面，如下圖示： 在正極接地測試界面中，測試阻抗一欄顯示的為用戶選中的測試點；當前測試阻抗：表示當前接地阻抗；時間：測試時間，達到設置測試時間間隔之后進入下一個測試點的測試，一個測試點時間達到設定值之后，自動停止測試。正對地電壓：顯示當前正極對地電壓；負對地電壓：顯示當前負極對地電壓系統電壓：顯示正極與負極之間的電壓接點I狀態：顯示接點I斷開或閉合；接點II狀態：顯示接點II斷開或閉合；查看曲線：可實時查看正對地電壓，負對地電壓曲線變化；在測試過程中可以按停止測試按鍵退出當前測試，返回上一級設置界面。5．2．2 負極接地測試在在線測試項目功能選擇菜單下選擇負極接地測試后，即進入負極接地測試設置界面，詳細測試過程可參照常5.2.1正極接地測試項目進行

<云浮>天正華意電氣設備有限公司 云浮直流系統交流竄電測記告警裝置

云浮直流系統絕緣校驗儀參數設置畫面從其它畫面進入參數設置畫面如下圖示：在該參數設置畫面下按下“確認”鍵后可對相應的參數進行設置，待設置參數以深色底紋顯示。當待設置參數以深色底紋顯示后，按“前頁”或“后頁”鍵可對參數進行修改，短按“前頁”鍵參數加１，按住“前頁”鍵不放，參數每隔１秒加10 短按“后頁”鍵參數減１，按住“后頁”鍵不放，參數每隔１秒減10。參數設置完成后，按返回鍵退出設置模式。3)歷史記錄畫面從其它畫面進入歷史記錄畫面如下圖示：歷史記錄畫面歷史記錄畫面顯示出發生竄電故障時的竄電電壓及時間。數據存儲采用動態存儲模式，當檢測到竄入的交流電壓值變化超過2V時，會進行存儲動作。在該畫面下按“確認”鍵可實現歷史記錄的翻頁功能，按“返回”鍵退回到近一頁歷史記錄頁。4) 波形顯示畫面從其它畫面進入波形顯示畫面如下圖示：波形顯示畫面實時顯示發生竄電故障時的竄電電壓大小以及當前日期和時間。5)時間設置畫面時間設置畫面如下圖示：時間設置畫面在時間設置畫面下按下確定鍵進入下一個時間項的設置，在該界面下按“前頁”或“后頁”鍵可對選中時間項進行更改，只有設置“秒”時間項被選中的情況下按“確認”鍵才能完成時間設置動作。在該界面下按“返回”鍵可返回主監測畫面。
