云浮架空線路故障測試儀 裝置自帶試驗接地良好性檢測功能，不但可以保證接地不良情況下裝置電源不啟動輸出，而且同時避免了由于接地不良導致線路零序阻抗參數測試偏差情況的出現。3.13 裝置具有針對所進行的試驗線路末端接線狀態預檢測功能，根據試驗項目屬性進行接線方式預檢，同時提示線路末端接線方式是否與試驗要求接線一致，例如各相是否懸空或短路接地，從而保證了線路了線路參數測試的數據可信度。3.14儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按試驗編號或時間順序自動保存，隨時可以調閱查看歷史記錄，并可以打印輸出。無線高低壓鉗形漏電流表又名高壓鉗表，突破傳統結構，專為測量高壓電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用高壓鉗、接收機和高壓絕緣桿組成，接收機通過無線接收測試數據，無線接收距離30米。同時具有藍牙通信功能，通過專用的手機APP軟件能讀取、顯示、轉發、導出并保存所測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能分辨0.01mA的電流或漏電流。本儀表鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。本儀表連接絕緣桿，可用于35kV及以下裸導線或110kV及以下具有絕緣外皮的高壓線路電流測量，在線測試，還具有波形顯示、峰值保持、數據保持、數據存儲、無線傳輸等功能。其鉗夾方式是通過推壓或退拔絕緣桿使鉗頭夾住或撤離被測導線，測量及安裝方便快捷，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。絕緣桿便于攜帶、安裝，具有防潮、耐高溫、抗沖擊、抗彎、高絕緣、可伸縮等特點。

<云浮>天正華意電氣設備有限公司

云浮架空線路故障測試儀近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。二、組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。

云浮架空線路故障測試儀 抗干擾能力，內置的工頻干擾抑制裝置可抵御被測線路首末兩端接地后，被測線路上工頻干擾電流在20A～100A條件下的線路參數可正常測試，抗干擾的原理是將裝置的隔離變壓器經過特殊設計輔以感應電壓抑制模塊將線路上的干擾電壓對地形成低阻泄放通道。3.7 線路阻抗參數測試頻率選擇45Hz和55Hz雙頻自動測試，具有更好的測試等效性。電容測試頻率選擇260Hz單頻測試，解決了超短距離線路電容參數的測試準確度的難題。3.8 裝置內部的異頻電源具有良好細度的步進升壓控制，通過預檢程序可自動調整電源輸出電壓和電流，解決了超短線路和大截面電纜的參數測試難題。3.9 采用數學算法和選用16位高精度AD芯片，保證了裝置異頻輸出信號的純凈度和高保真度，在測試信號與干擾信號為1：20倍的情況下，可以準確將異頻測試信號和工頻干擾信號徹底分離，從而準確測試線路工頻參數。3.10 測試裝置采用單相220V供電，方便現場使用單相發電機供電完成所有測試項目，并具有工作電源誤接380V報警保護功能。3.11 高可靠性，裝置內部異頻電源具有過壓、過流、短路、過熱等多重保護，在操作面板配有手控急停按鈕，保證了參數測試現場出現任何意外情況下即時手動關閉試驗電源輸出，同時裝置自動將首端線路三相接地，保證了設備和測試人員的。

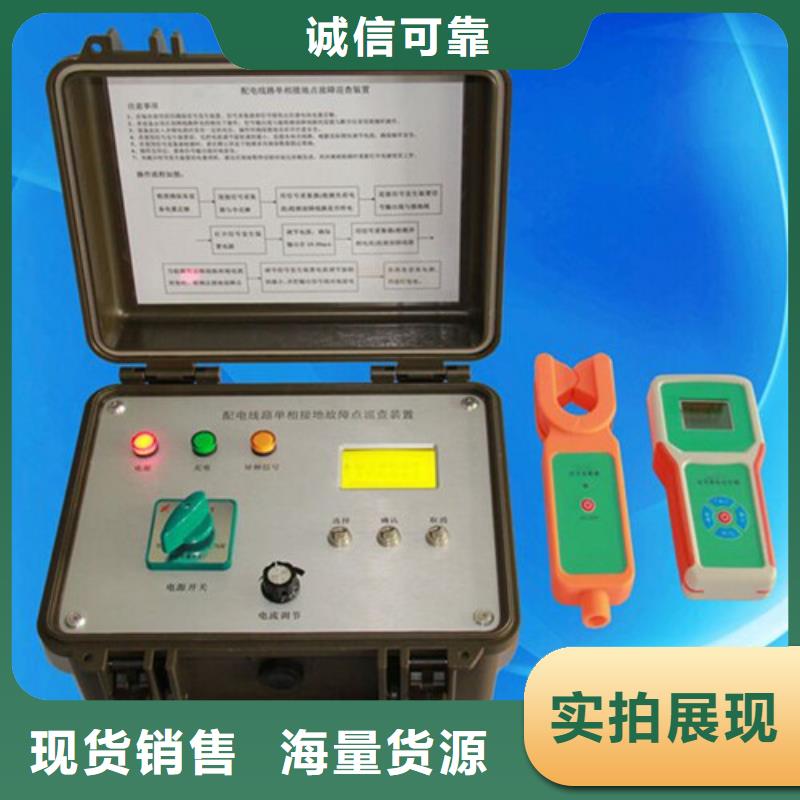

云浮架空線路故障測試儀無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發了該產品，在10kV（35kV）相應的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點，儀器內置電池供電，一次可以工作6小時以上，重量小于10公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成本設備是由信號發生裝置、信號采集器、信號接收定位器三部分組成。0 - （1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:2.3操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）；第二步：用信號源（信號發生裝置）向故障線路注入檢測信號；第三步：用信號采集器和信號接收定位器根據二分法檢測信號；第四步：確定故障點。

開關保護校驗裝置2023已更新(今日/文本) <云浮>天正華意電氣設備有限公司

云浮架空線路故障測試儀單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠。4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”， 按下“確定”按鍵，儀器自動輸出電流至40mA。）建議使用二分法，將鉗表）沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值（使用方法見1.3）。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。高阻接地查找在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?檢測完成，關閉所有設備電源，對信號發生裝置進行充電。注意事項在每次使用前應檢查產品信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；操作完畢后，要將信號輸出端對地放電；為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改。長期未使用本巡查裝置時，定期對裝置充電。請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。常見故障處理當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；

---
