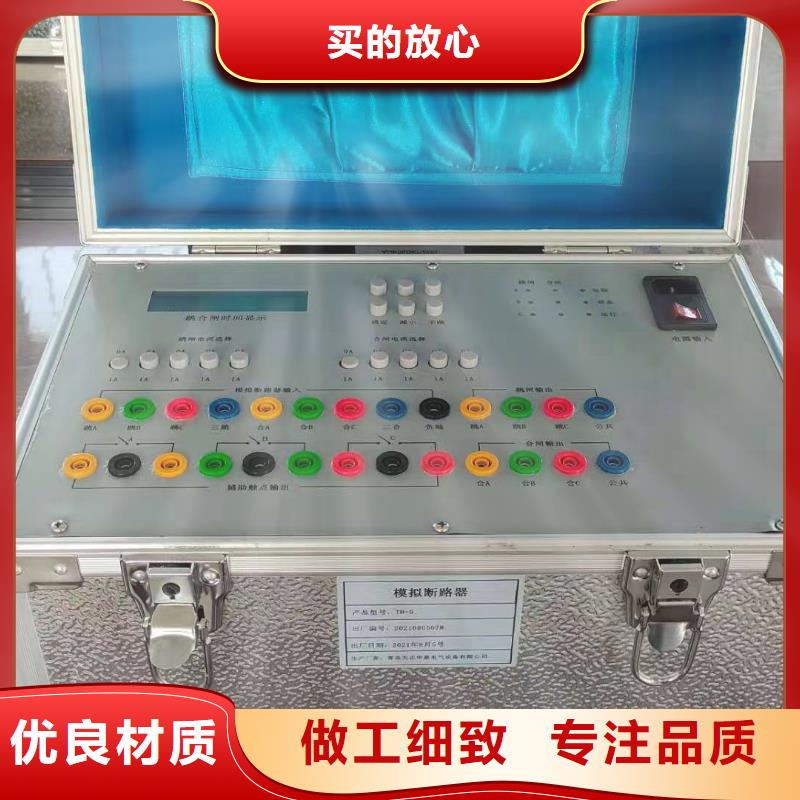

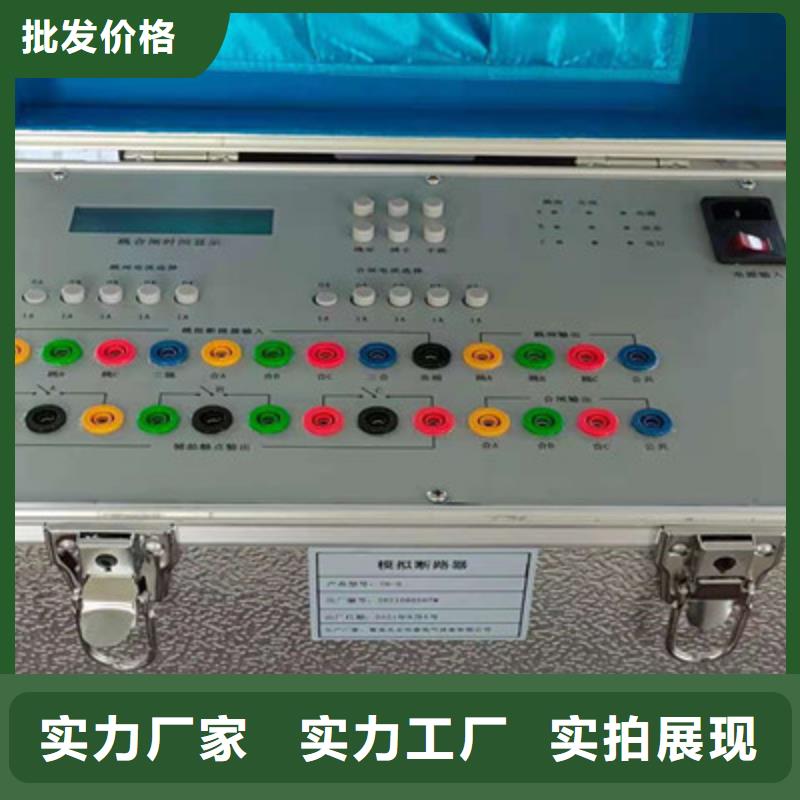

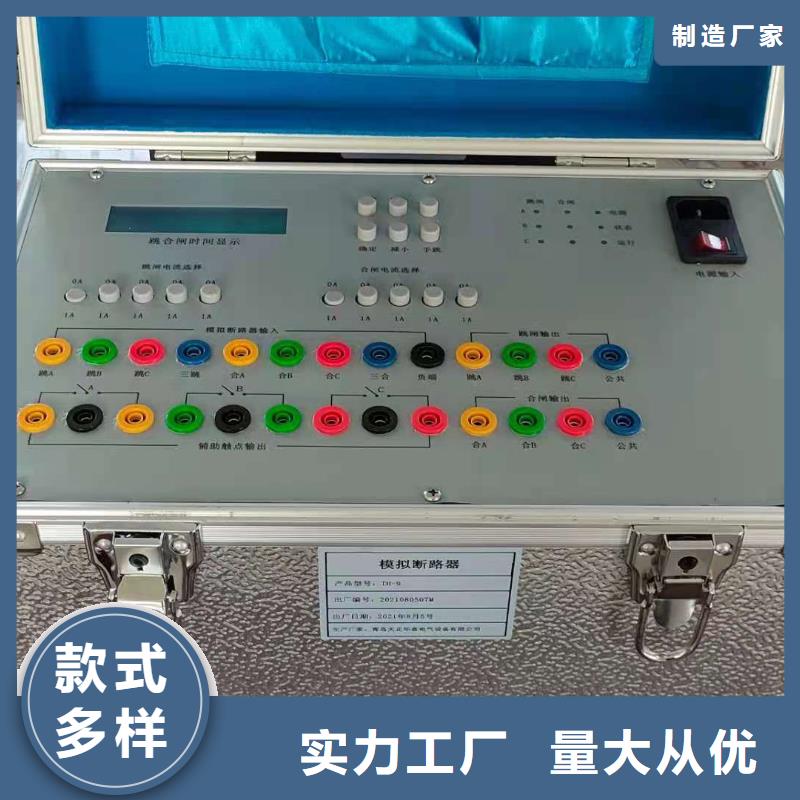

云南模擬斷路器 智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用51單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框

云南模擬斷路器智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用ARM單片機作為控制核心開發而成的新型的產品。因為采用新型的單片機采用程序控制及采用10吋觸摸屏進行所有的參數及開關操作，拋棄所有機械按鍵或旋鈕，從而了整機的精度和使用性能。該產品具有可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性、可靠性，提高裝置的校驗質量。二．性能特點1．此模擬斷路器輸入控制端，可以輸入交直流電流信號，進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。2．本模擬斷路器采用低能耗設計，內置大容量鋰電池（選配），在現場不具備交流電源的情況下，可以連續使用10小時以上，待機30個小時以上。

現貨供應三鉗差動保護矢量分析儀_誠信廠家

云南模擬斷路器五．工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六．使用說明界面功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。在選擇500ms以上時間工作時，請將電流選擇在小檔。以防長時間通電損壞內部元件，如需長時間通電功能，請在訂貨是說明。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。在選擇500ms以上時間工作時，請將電流選擇在小檔。以防長時間通電損壞內部元件，如需長時間通電功能，請在訂貨是說明。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關： 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。

<云南>天正華意電氣設備有限公司

云南模擬斷路器保護裝置跳合閘——合閘、跳閘回路及其輔助接點跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際應用時替代實際斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，跳、合閘電流可接入任意相。也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳閘線圈I、Ⅱ回路是兩路完全獨立的跳閘電流回路，兩回路功能完全相同。當任意一回路有跳閘電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器失靈”紅燈閃爍，此時加入跳、合閘電流，斷路器模擬裝置將不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。接點輸出I組接點與跳閘線圈I相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點I與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘I回路有跳閘電流時，輸出接點I狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘I、Ⅱ同時有電流時，輸出接點I、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。

現貨供應三鉗差動保護矢量分析儀_誠信廠家

云南模擬斷路器智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用ARM單片機作為控制核心開發而成的新型的產品。因為采用新型的單片機采用程序控制及采用10吋觸摸屏進行所有的參數及開關操作，拋棄所有機械按鍵或旋鈕，從而了整機的精度和使用性能。該產品具有可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性、可靠性，提高裝置的校驗質量。二．性能特點1．此模擬斷路器輸入控制端，可以輸入交直流電流信號，進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。2．本模擬斷路器采用低能耗設計，內置大容量鋰電池（選配），在現場不具備交流電源的情況下，可以連續使用10小時以上，待機30個小時以上。

云南模擬斷路器 備自投試驗的母線電壓可以使用母線PT電壓（也可使用試驗裝置電壓），為簡化接線，可用一路電壓并聯接入，電流要用試驗裝置產生的電流（不能用變低開關CT電流），將實際開關引到備自投裝置的輔助接點解開，接入模擬斷路器輔助接點。注意：DL1-1指模擬斷路器某一相的個常開接點，DL2-1指模擬開關某一相個常閉接點（1）兩臺變壓器單母分段的備自投方式接線方式如下圖甲 乙F1 F1正常運行時，1DL、2DL、4DL、5DL合閘狀態，3DL分閘狀態，模擬開關A相對應1DL，B相對應3DL。試驗接線如下圖：動作方式（1）：手動拉開K開關，模擬甲線失壓，備自投裝置判斷1母線失壓，1DL無流。II母線有壓，延時S1將自動斷開斷路器4DL、1DL，然后再投入分段斷路器3DL。可用K開關起表，1DL2-1或3DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：手動跳開模擬斷路器A相開關，模擬主保護4DL、1DL，備自投裝置延時S2自動投入3DL，可用1DL2-1起表，3DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。（2）兩臺變壓器單母分段運行的備自投方式正常運行時1DL、3DL、4DL合閘狀態，2DL、5DL分閘狀態（或2DL、3DL、5DL合閘狀態，1DL、4DL分閘狀態）模擬開關A相對應1DL，B相對應2DL，C相對應5DL試驗接線如下圖：動作方式（1）：手動拉開K開關，模擬甲線失壓，備自投裝置判斷兩段母線均失壓，1DL無流。延時S1將自動斷開運行斷路器1DL，然后再投入2DL、5DL。可用K開關起表，1DL2-1或2DL2-1停表，測量時間。

現貨供應三鉗差動保護矢量分析儀_誠信廠家

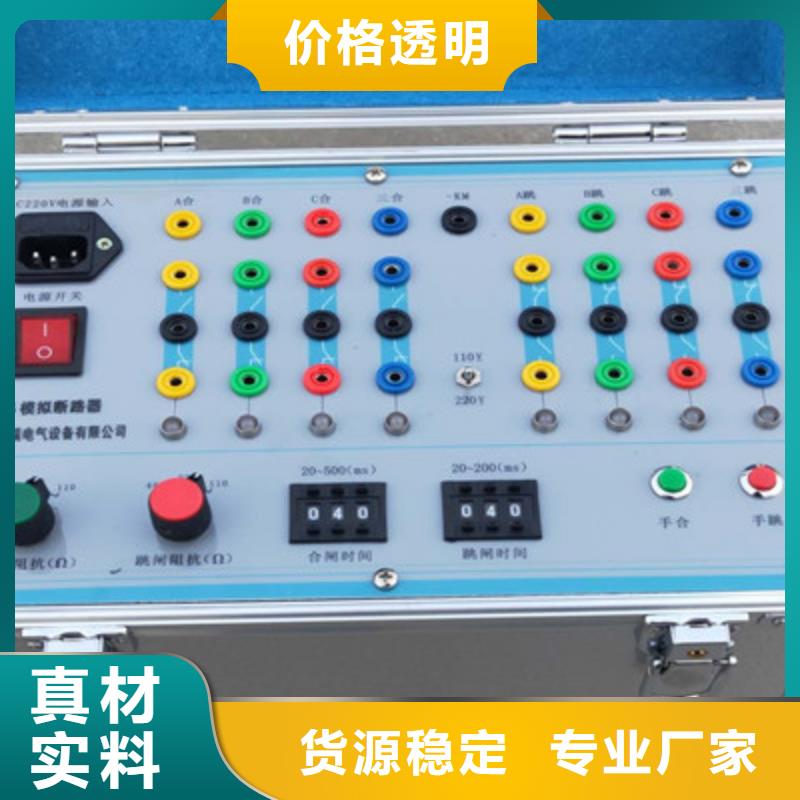

云南模擬斷路器技術參數斷路器位置輸出接點：斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。手合、手跳接點：2對手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時，接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。操作面板1、電源開關3、動作選擇（三跳/單跳）4、跳閘時間調整開關5、合閘時間調整開關6、跳閘電阻調整開關7、合閘電阻調整開關8、斷路器輔接點輸出9、手合接點10、手跳接點11、跳合閘線圈12、電源輸入插座13、跳合閘位置指示燈14、手動跳閘按鈕15、手動跳合閘指示燈16、手動合閘按鈕17、直流電壓調節旋鈕18、直流電壓輸出開關19、輸出開關

云南模擬斷路器技術參數斷路器位置輸出接點：斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。手合、手跳接點：2對手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時，接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。操作面板1、電源開關3、動作選擇（三跳/單跳）4、跳閘時間調整開關5、合閘時間調整開關6、跳閘電阻調整開關7、合閘電阻調整開關8、斷路器輔接點輸出9、手合接點10、手跳接點11、跳合閘線圈12、電源輸入插座13、跳合閘位置指示燈14、手動跳閘按鈕15、手動跳合閘指示燈16、手動合閘按鈕17、直流電壓調節旋鈕18、直流電壓輸出開關19、輸出開關

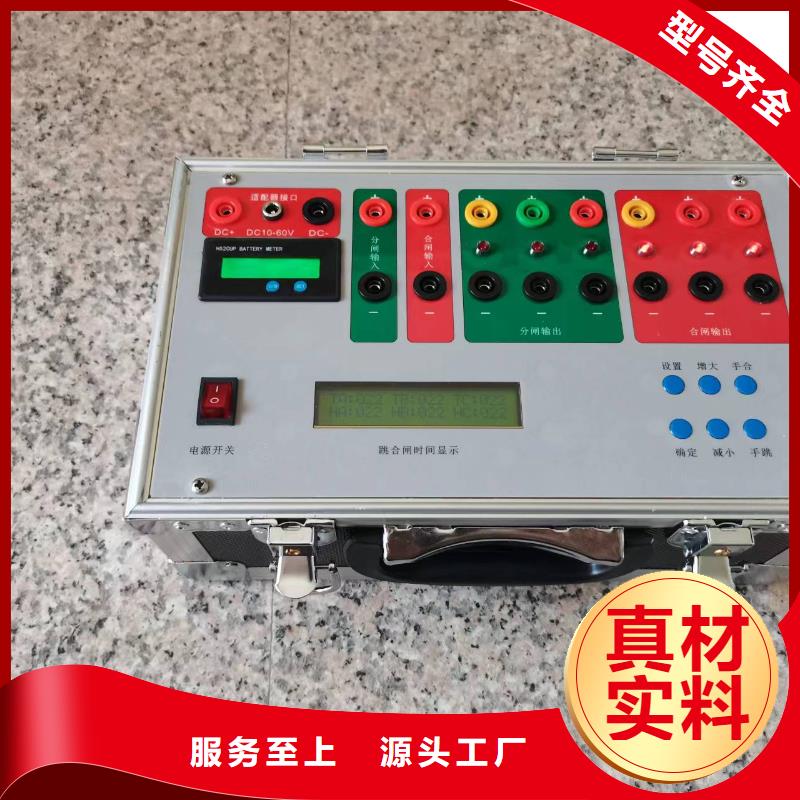

云南模擬斷路器配電開關模擬試驗盒是我公司根據市場需求，結合現場試驗經驗研制開發出體積小、重量輕。鋰電池供電、便攜式的新型FTU、DTU、TTU等試驗用的配電開關試驗盒。本裝置可以模擬3路跳閘開關和3路合閘開關。可模擬在配網 FA 測試中現場開關作用，通過將原開關端子的遙信、遙控接點拆下接入模擬開關盒，保證在不停電的情況下順利完成 FA 測試實驗。本產品具有多種供電方式1、交流供電：AC165V～250V。2.直流供電：DC10V～60V。3.也可以通過內部大容量鋰電池供電。一次充電可以連續使用半個月。極大的方便了用戶的使用。本產品包含 1 組遙控合閘輸入端子、1 組遙控分閘輸入端子、3組分位遙信接點、3組合位遙信接點，均為固態繼電器接點，可以通過 設置開關設置合閘和分閘動作延時。另外，本產品還可以通過合閘和分閘按鍵實現手動合閘和手動分閘操作，從而來模擬實現斷路器的的跳/合閘動作。主要技術指標供電電壓輸入：AC165V～250V 或 DC10V～60V或內部鋰電池供電跳合閘輸入電壓：DC 24V≤ Vin ≤240V合閘時間選擇：0ms～500ms 步長1ms延遲時間精度：≤2ms跳閘時間選擇：0 ms -500ms步進1ms延遲時間精度：≤2ms常開/常閉輸出接點容量：DC12～220V /5A工作環境:溫度-10℃～ ＋45℃，濕度 90％不冷凝外形尺寸：30（L)＊18(W)＊17(H)cm使用方法1.接線用配電開關模擬試驗盒做測試時，在電源開關關斷的情況下將輸入電源接至試驗盒面板的電源輸入端子，遙合輸入和遙分輸入接入開關試驗盒面板上對應的分閘輸入/合閘輸入端子。輸出端繼電器信號接入測試設備對應的合位及分位信號輸入。

<云南>天正華意電氣設備有限公司 現貨供應三鉗差動保護矢量分析儀_誠信廠家

云南模擬斷路器技術參數斷路器位置輸出接點：斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。手合、手跳接點：2對手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時，接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。操作面板1、電源開關3、動作選擇（三跳/單跳）4、跳閘時間調整開關5、合閘時間調整開關6、跳閘電阻調整開關7、合閘電阻調整開關8、斷路器輔接點輸出9、手合接點10、手跳接點11、跳合閘線圈12、電源輸入插座13、跳合閘位置指示燈14、手動跳閘按鈕15、手動跳合閘指示燈16、手動合閘按鈕17、直流電壓調節旋鈕18、直流電壓輸出開關19、輸出開關

---
