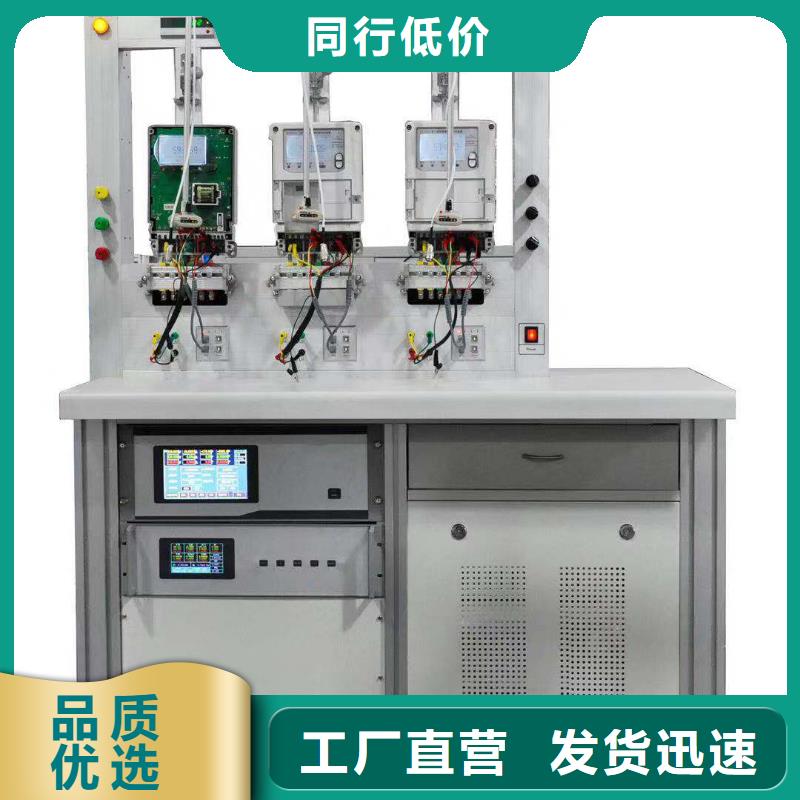

漳州三相電能表校驗裝置 手動校驗功能校驗之前首先要預置被校表參數，使用BDJ-3AC標準表需置7個參數，使用RM-10/11標準表需置8個參數，這些參數代碼及定義是：A 被校表額定電流，4位有效數字。H 被校表電流過載倍數，2位有效數字 三 被校表啟動電流千分值，兩位有效數字。口 校驗控制方式，1位有效數字，“1”表示用光電頭 “2”表示用手動開關 被校表準確度，兩位有效數字。n 校驗圈數，兩位有效數字。預置參數使用“校值”鍵，步驟是：（1）按該鍵，顯示窗口出現全部參數，當前可預置參數的代碼在閃動，重復按該鍵，代碼將依次閃動。（2）選定代碼后，按數字鍵，數字進入該參數位，同時將原有數字左移一位，本參數輸入正確后，可按“校值”鍵輸入下一個參數，比如輸“n”值為5圈，要先按“0”再按 ”即可。（3）全部校驗參數置好后，按“功率”“電能”等任一鍵即可退出預置參數狀態。按“功率”鍵，顯示標準表測量功率，Ｐ窗口顯示１秒功率值，單位瓦特。按“電能”鍵Ｐ窗口將顯示累計電能值，單 表位， 表示當地誤差顯示窗口）同時校３塊表， 對應顯示被校表誤差。在使用光電頭的手動校驗時，沒有收到光電頭脈沖時 ＃為當地誤差顯示窗口）符號位置顯示“ ，每收到一個光電頭脈沖Ｇ１－Ｇ３會閃亮一次），當達到預定圈數，自動顯示出誤差并發出一聲音響，裝置能夠連續不斷地計算和顯示誤差，每次計算結果和累計脈沖數，可一直保 持到下一次校驗結果替代為止，誤差顯示小數點后三位，當誤差大于±１０時顯示Ｅ。7、起動與潛動實驗為了能打印出啟動和潛動實驗結果，設置了“起動”“潛動”鍵。按“起動”鍵可進行啟電流實驗結果 Ic顯示被校表流過毫安值 顯示“ISUA“，這時要調節電流可以用＋、-、鍵調節，每按一次＋ 、-鍵輸出電流改變4千分之一，也可以用電位器進行調節。按“潛動”鍵可以進行潛動實驗，此時電源內部切斷輸出電流， 、顯示為 表示潛動，在潛動實驗時，可以按數字鍵“ 表示相對應被校表潛動實驗合格，打印時合格以 表示，不和格時， 諧波功能諧波功能使用首先要設定諧波值，然后按下“諧波”鍵后，P窗口顯示 ，其余窗口無顯示，待源按照設定的諧波準備好輸出時，顯示恢復正常，此時啟動輸出即帶有諧波。如果諧波已經在上次合成好存在電源內，按“諧波”鍵可以自動轉換成諧波輸出，不用等待。

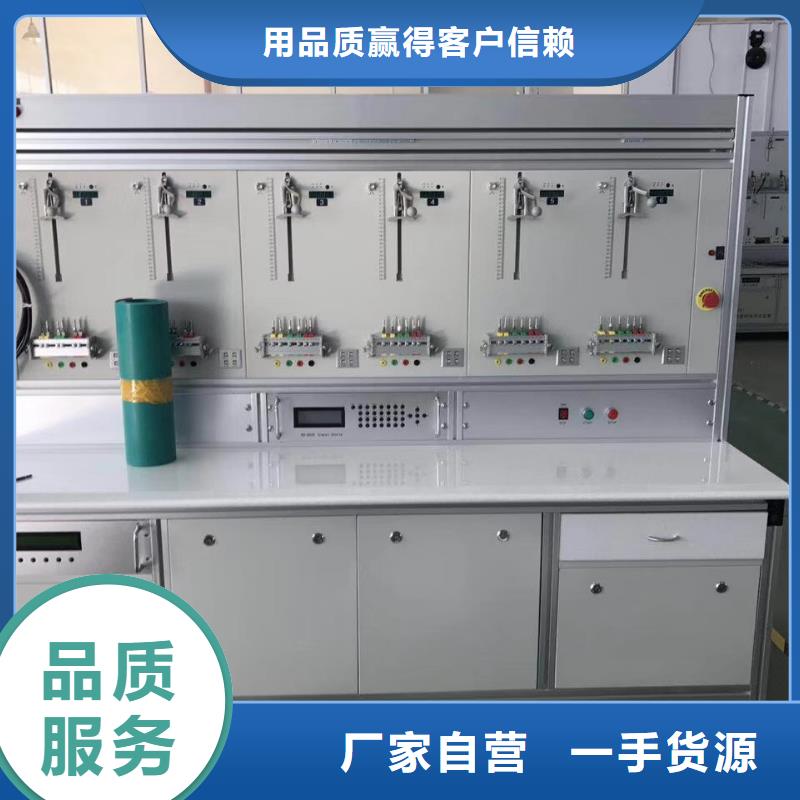

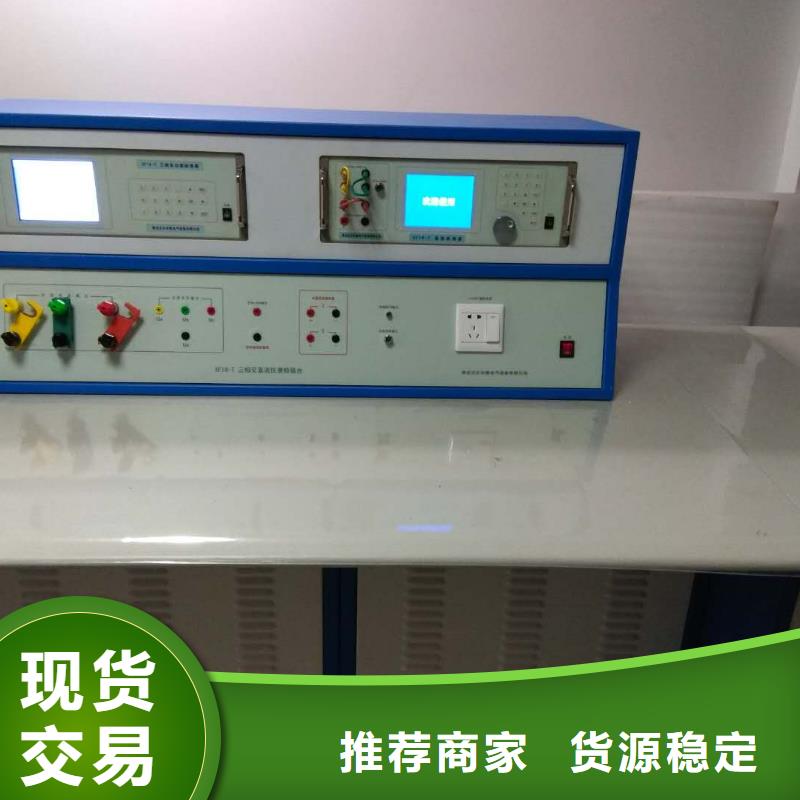

漳州三相電能表校驗裝置數字合成正弦信號源輸出的三相電壓電流信號的相別、幅值、相位、頻率，均軟件可控。可由鍵盤或PC機控制實現電能表校驗所需的負載點要求。標準鎖相環電路和數/模轉換器的高穩定度直流參考基準保證了輸出正弦信號的長期穩定性。數字合成正弦信號源產生的電壓和電流標準正弦信號，分別通過各自的反饋補償調整電路送到電壓功放和電流功放進行功率放大。放大的正弦電壓信號經電壓輸出變壓器升壓后送到被校表和標準電能表。放大的正弦電流信號通過升流變壓器升流后由裝置的電流輸出端子輸出，串接標準表和各被校表電流線圈后回到升流器。輸出電壓、電流信號經電流、電壓反饋采樣互感器采樣，反饋回功放前級的反饋補償調整電路。裝置的監視表（或標準表）提供輸出實時監測。校驗裝置的軟硬件設計，使輸出電壓、電流、相位、頻率均具有滿意的設置精度和調節細度，并具有較高的輸出穩定度和較低的失真度。校驗裝置配置了由本公司自主開發的電能表校驗系統軟件，該軟件需在Windows XP操作系統環境下運行。軟件用菜單提示、視窗風格、功能強大，并提供多種檢驗報告打印格式供選擇。

<漳州>天正華意電氣設備有限公司 三相用電綜合測試儀漳州

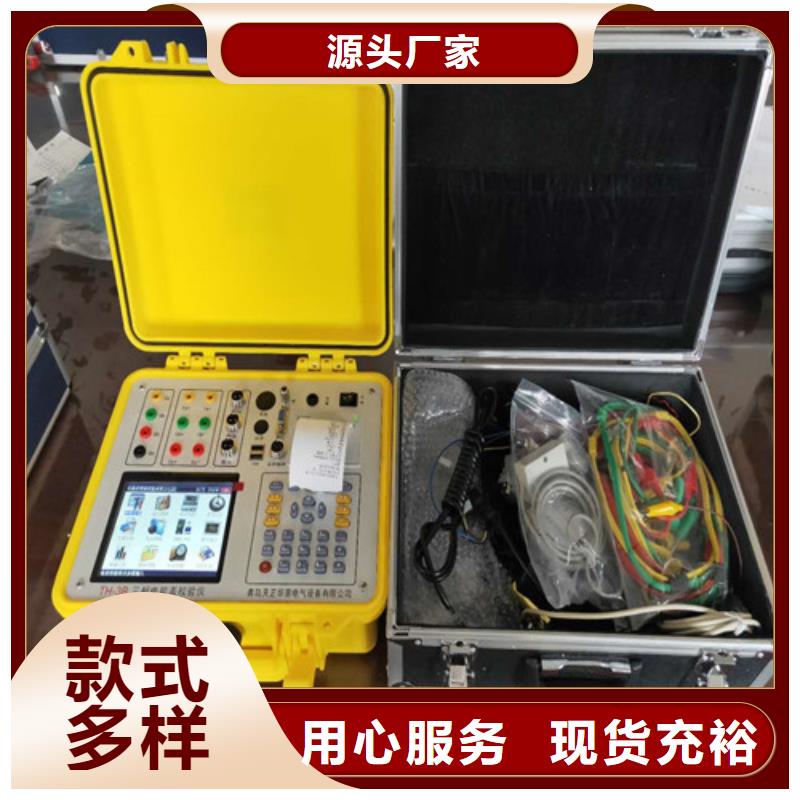

漳州三相電能表校驗裝置一、基本操作TH-301)電壓接線端子2)內置電流互感器接線端子3)脈沖輸入插座4)標準脈沖輸出插座5)USB數據通訊端子6)鉗形電流互感器接線端子7)市電供電插座8)電源選擇開關，市電或測試線路作為工作電源的選擇開關9)鍵盤10)液晶屏及觸摸屏11)總電源開關2.2 可校驗的電能表類型本儀器可校驗三相四線（Y接法）有功及無功電能表，三相三線（V接法）有功及無功電能表，也可以校驗單相電能表。比如如下幾類電能表三相四線3元件（Y接法）有功電能表。三相四線3元件正弦無功（真無功）電能表。三相四線3元件跨相無功電能表。三相四線3元件內相角為60度無功電能表。三相四線3元件內相角為90度無功電能表。三相三線2元件（V接法）有功電能表。三相三線2元件正弦無功（真有功）電能表。三相三線2元件跨相無功電能表。三相三線2元件內相角為60度無功電能表。三相三線2元件帶附加電流線圈內相90度無功電能表。

<漳州>天正華意電氣設備有限公司 三相用電綜合測試儀漳州

漳州三相電能表校驗裝置功能特點1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。5、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。6、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。可同時檢測主副表的誤差。7、可采用光電、手動、脈沖等方式進行電能表校驗。8、測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。9、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。10、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。11、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。12、 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價13、可選配條碼掃描器，對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理。16、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好17、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

漳州三相電能表校驗裝置功能特點1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可選配虛擬負載箱，當用戶無負荷或超低負荷時，也能對電表進行準確的測量。5、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。6、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。7、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。可同時檢測主副表的誤差。8、可采用光電、手動、脈沖等方式進行電能表校驗。9、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。10、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。11、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。12、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。13、可選配條碼掃描器，對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。

<漳州>天正華意電氣設備有限公司 三相用電綜合測試儀漳州

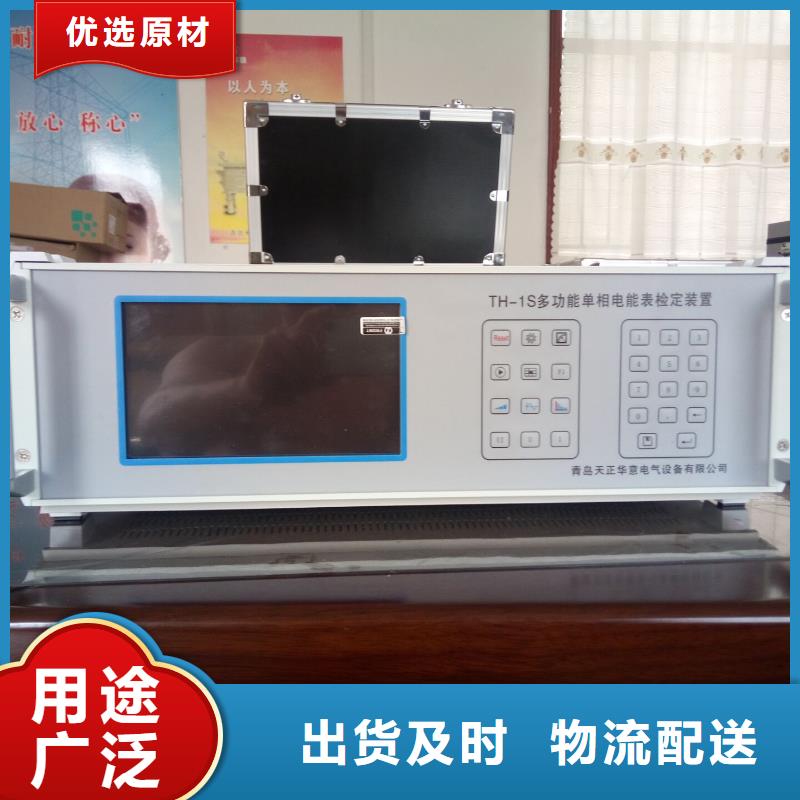

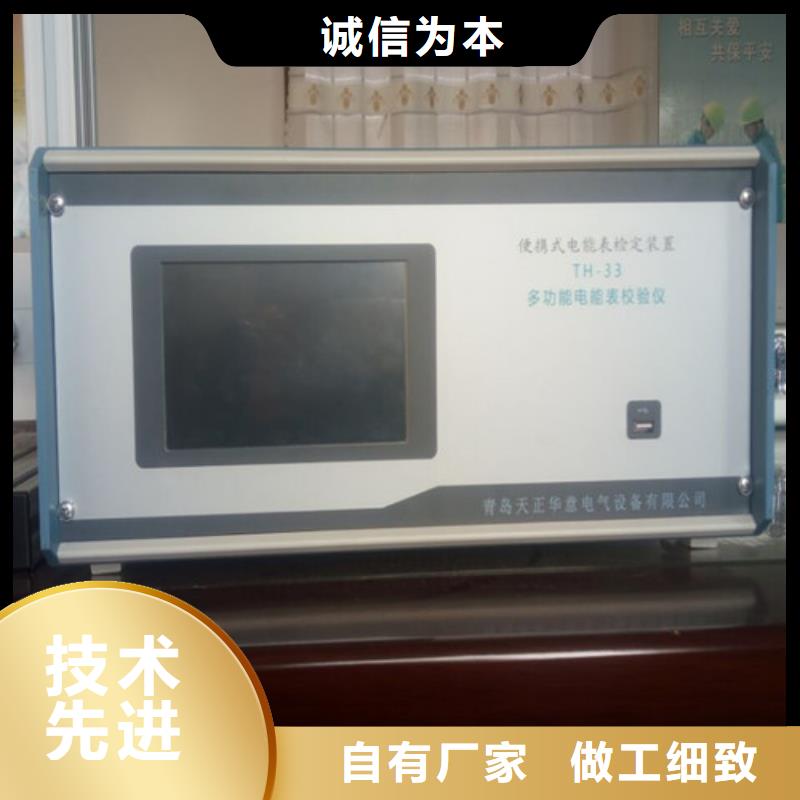

漳州三相電能表校驗裝置設備名稱：三相便攜式電能表檢驗裝置型 號：TH-33數 量：1臺套生產廠家；青島天正華意電氣設備有限公司一．概述：TH-33系列三相便攜式多功能電能表檢驗裝置，采用豪華鋁合金機箱，配合可拆卸鋁合金掛表架，適用于1.0級及以下各種三相電能表的檢驗它以豪華美觀的外形、精致的工藝、完善的功能和優異的性能，定會受到您的青睞。二、主要技術指標和技術性能： 1. 裝置等級：0.05級或者0.1級（按要求定做精度等級）2. 電腦聯機端口： RS232 通迅口3. 三相源技術參數：3．1輸出電壓：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?調節幅度0～120％連續可調調節細度：優于0.01％3.2輸出電流：25mA、0.1A、1A、5A、25A、100A 調節幅度0～120％連續可調；　調節細度優于0.01％小輸出電流：1mA （精度：＜5％）3.3輸出功率：（電壓回路） 3×50VA （電流回路） 3×150VA 3.4輸出電壓、電流、功率穩定度； ≤0.02％/120S 5輸出電壓、電流波形失真度：≤ 0.5％3.6．三相對稱度： 優于120o土0.3o3.7頻率范圍： 45Hz～65Hz 調節細度： 0.01Hz3.8移相范圍：-180.0o ～180.0o 調節細度:0.01o3.9指示儀表等級：電壓、電流表準確度為土0.01％相位表準確度為 土0.01o頻率表準確度為 土0.01Hz4． 內置三相標準表技術參數：4.1 電壓輸入輸入范圍（V）： 40—480輸入量程（V）： 60、120、240、480精度等級：0.02過載能力（V）: 600輸入負載 ≤0.5mA（480V）4.2 電流輸入輸入范圍（A）: 0.01—100輸入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等級：0.02過載能力（A）: 1504.3 準確度4.3.1準確度等級：0.05級 (0.1A~120A)4.3.2功率測量準確度有功功率測量準確度：0.05％/0.1％（PF≥0.5）無功功率測量準確度0.1％、0.2％（PF≥0.5）4.3.3電能測量準確度有功電能測量準確度0.05％、0.1％（PF≥0.5）無功電能測量準確度0.1％、0.2％（PF≥0.5）5．裝置具有完善的保護功能：電壓短路，電流開路保護，負載過載保護；顯示器過壓保護。6. 可進行2～21次諧波試驗，電壓中斷和跌落試驗，諧波幅值可調 7．供電電源： 230V士10％～50Hz8．功耗： 300 VA 工作環境：溫度20℃土5℃ 相對濕度≤85％

<漳州>天正華意電氣設備有限公司 三相用電綜合測試儀漳州
<漳州>天正華意電氣設備有限公司 三相用電綜合測試儀漳州

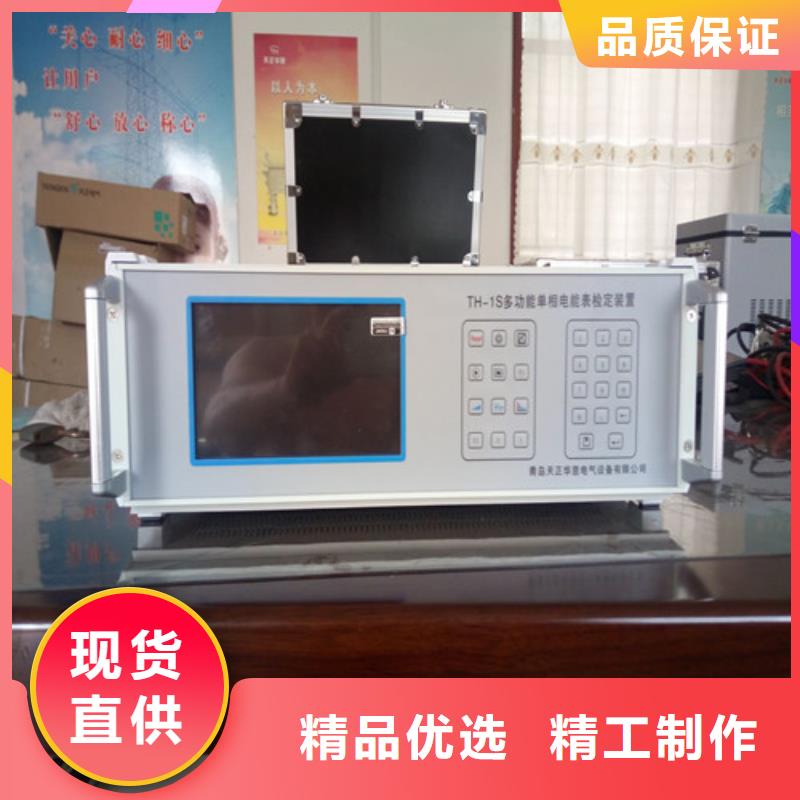

漳州三相電能表校驗裝置設備名稱：三相便攜式電能表檢驗裝置型 號：TH-33數 量：1臺套生產廠家；青島天正華意電氣設備有限公司一．概述：TH-33系列三相便攜式多功能電能表檢驗裝置，采用豪華鋁合金機箱，配合可拆卸鋁合金掛表架，適用于1.0級及以下各種三相電能表的檢驗它以豪華美觀的外形、精致的工藝、完善的功能和優異的性能，定會受到您的青睞。二、主要技術指標和技術性能： 1. 裝置等級：0.05級或者0.1級（按要求定做精度等級）2. 電腦聯機端口： RS232 通迅口3. 三相源技術參數：3．1輸出電壓：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?調節幅度0～120％連續可調調節細度：優于0.01％3.2輸出電流：25mA、0.1A、1A、5A、25A、100A 調節幅度0～120％連續可調；　調節細度優于0.01％小輸出電流：1mA （精度：＜5％）3.3輸出功率：（電壓回路） 3×50VA （電流回路） 3×150VA 3.4輸出電壓、電流、功率穩定度； ≤0.02％/120S 5輸出電壓、電流波形失真度：≤ 0.5％3.6．三相對稱度： 優于120o土0.3o3.7頻率范圍： 45Hz～65Hz 調節細度： 0.01Hz3.8移相范圍：-180.0o ～180.0o 調節細度:0.01o3.9指示儀表等級：電壓、電流表準確度為土0.01％相位表準確度為 土0.01o頻率表準確度為 土0.01Hz4． 內置三相標準表技術參數：4.1 電壓輸入輸入范圍（V）： 40—480輸入量程（V）： 60、120、240、480精度等級：0.02過載能力（V）: 600輸入負載 ≤0.5mA（480V）4.2 電流輸入輸入范圍（A）: 0.01—100輸入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等級：0.02過載能力（A）: 1504.3 準確度4.3.1準確度等級：0.05級 (0.1A~120A)4.3.2功率測量準確度有功功率測量準確度：0.05％/0.1％（PF≥0.5）無功功率測量準確度0.1％、0.2％（PF≥0.5）4.3.3電能測量準確度有功電能測量準確度0.05％、0.1％（PF≥0.5）無功電能測量準確度0.1％、0.2％（PF≥0.5）5．裝置具有完善的保護功能：電壓短路，電流開路保護，負載過載保護；顯示器過壓保護。6. 可進行2～21次諧波試驗，電壓中斷和跌落試驗，諧波幅值可調 7．供電電源： 230V士10％～50Hz8．功耗： 300 VA 工作環境：溫度20℃土5℃ 相對濕度≤85％

漳州三相電能表校驗裝置 手動校驗功能校驗之前首先要預置被校表參數，使用BDJ-3AC標準表需置7個參數，使用RM-10/11標準表需置8個參數，這些參數代碼及定義是：A 被校表額定電流，4位有效數字。H 被校表電流過載倍數，2位有效數字 三 被校表啟動電流千分值，兩位有效數字。口 校驗控制方式，1位有效數字，“1”表示用光電頭 “2”表示用手動開關 被校表準確度，兩位有效數字。n 校驗圈數，兩位有效數字。預置參數使用“校值”鍵，步驟是：（1）按該鍵，顯示窗口出現全部參數，當前可預置參數的代碼在閃動，重復按該鍵，代碼將依次閃動。（2）選定代碼后，按數字鍵，數字進入該參數位，同時將原有數字左移一位，本參數輸入正確后，可按“校值”鍵輸入下一個參數，比如輸“n”值為5圈，要先按“0”再按 ”即可。（3）全部校驗參數置好后，按“功率”“電能”等任一鍵即可退出預置參數狀態。按“功率”鍵，顯示標準表測量功率，Ｐ窗口顯示１秒功率值，單位瓦特。按“電能”鍵Ｐ窗口將顯示累計電能值，單 表位， 表示當地誤差顯示窗口）同時校３塊表， 對應顯示被校表誤差。在使用光電頭的手動校驗時，沒有收到光電頭脈沖時 ＃為當地誤差顯示窗口）符號位置顯示“ ，每收到一個光電頭脈沖Ｇ１－Ｇ３會閃亮一次），當達到預定圈數，自動顯示出誤差并發出一聲音響，裝置能夠連續不斷地計算和顯示誤差，每次計算結果和累計脈沖數，可一直保 持到下一次校驗結果替代為止，誤差顯示小數點后三位，當誤差大于±１０時顯示Ｅ。7、起動與潛動實驗為了能打印出啟動和潛動實驗結果，設置了“起動”“潛動”鍵。按“起動”鍵可進行啟電流實驗結果 Ic顯示被校表流過毫安值 顯示“ISUA“，這時要調節電流可以用＋、-、鍵調節，每按一次＋ 、-鍵輸出電流改變4千分之一，也可以用電位器進行調節。按“潛動”鍵可以進行潛動實驗，此時電源內部切斷輸出電流， 、顯示為 表示潛動，在潛動實驗時，可以按數字鍵“ 表示相對應被校表潛動實驗合格，打印時合格以 表示，不和格時， 諧波功能諧波功能使用首先要設定諧波值，然后按下“諧波”鍵后，P窗口顯示 ，其余窗口無顯示，待源按照設定的諧波準備好輸出時，顯示恢復正常，此時啟動輸出即帶有諧波。如果諧波已經在上次合成好存在電源內，按“諧波”鍵可以自動轉換成諧波輸出，不用等待。

<漳州>天正華意電氣設備有限公司 三相用電綜合測試儀漳州
三相用電綜合測試儀漳州 <漳州>天正華意電氣設備有限公司

漳州三相電能表校驗裝置 在測試三相三線100V、380V、三相四線57.7V、220V、單相220V時，都可以直接用。無需從接入電源。注意：在改變電源時，先回到中間位置，停5秒鐘，然后再接通新電源。3.5.2、校驗三相三線電能表的接線方法電壓:電網 電壓線儀器顏色Ua -＞ A相電壓線 -＞ Ua電壓端子 黃Uc -＞ C相電壓線 -＞ Uc電壓端子 紅Ub -＞ ＊相電壓線 -＞ ＊電壓端子黑電流端子: 電網 電流線 儀器顏色Ia＋ -＞ A相電流輸入端 -＞ Ia電流端子黃Ia- -＞ A相電流輸出端 -＞ Ia電流端子黑Ic＋ -＞ C相電流輸入端 -＞ Ic電流端子紅Ic- -＞ C相電流輸出端 -＞ Ic電流端子 黑3.5.3、校驗三相四線電能表的接線方法電壓電網 電壓線儀器顏色Ua -＞ A相電壓線 -＞ Ua電壓端子 黃 Ub -＞ B相電壓線 -＞ Ub電壓端子綠Uc -＞ C相電壓線 -＞ Uc電壓端子 紅＊ -＞ ＊相電壓線 -＞ ＊電壓端子黑端子電流: 電網電流線儀器顏色Ia＋ -＞ A相電流輸入線 -＞ Ia＋電流端子 黃Ia- -＞ A相電流輸出線 -＞ Ia-電流端子 黑Ib＋ -＞ B相電流輸入線 -＞ Ib＋電流端子 綠Ib- -＞ B相電流輸出線 -＞ Ib-電流端子 黑Ic＋ -＞ C相電流輸入線 -＞ Ic＋電流端子 紅Ic- -＞ C相電流輸出線 -＞ Ic-電流端子 黑電流鉗:使用5A鉗表時，將A、B、C三相5A鉗表插入儀器側面的7芯航空頭插座，鉗表的正極為電流進，鉗表的負極為電流出。用大電流鉗（100A、500A、1000A）時，A、B、C相鉗表插入儀器側面相應的A、B、C相的鉗表插座中。3.5.4、校驗單相電能表任選某相電壓、電流輸入插座，將電流、電壓線與被測電能表的接線端子對應相連（或用鉗表）。若要取端子電源為儀器的工作電源請選用儀器A相對電表進行校驗.端子電源注意儀器取的是Ａ相和C相電壓，此時把黃色電壓夾子夾到電表火線，需要把紅色和黑色電壓夾子同時夾到電表零線上。

漳州三相電能表校驗裝置一、基本操作TH-301)電壓接線端子2)內置電流互感器接線端子3)脈沖輸入插座4)標準脈沖輸出插座5)USB數據通訊端子6)鉗形電流互感器接線端子7)市電供電插座8)電源選擇開關，市電或測試線路作為工作電源的選擇開關9)鍵盤10)液晶屏及觸摸屏11)總電源開關2.2 可校驗的電能表類型本儀器可校驗三相四線（Y接法）有功及無功電能表，三相三線（V接法）有功及無功電能表，也可以校驗單相電能表。比如如下幾類電能表三相四線3元件（Y接法）有功電能表。三相四線3元件正弦無功（真無功）電能表。三相四線3元件跨相無功電能表。三相四線3元件內相角為60度無功電能表。三相四線3元件內相角為90度無功電能表。三相三線2元件（V接法）有功電能表。三相三線2元件正弦無功（真有功）電能表。三相三線2元件跨相無功電能表。三相三線2元件內相角為60度無功電能表。三相三線2元件帶附加電流線圈內相90度無功電能表。

<漳州>天正華意電氣設備有限公司 三相用電綜合測試儀漳州

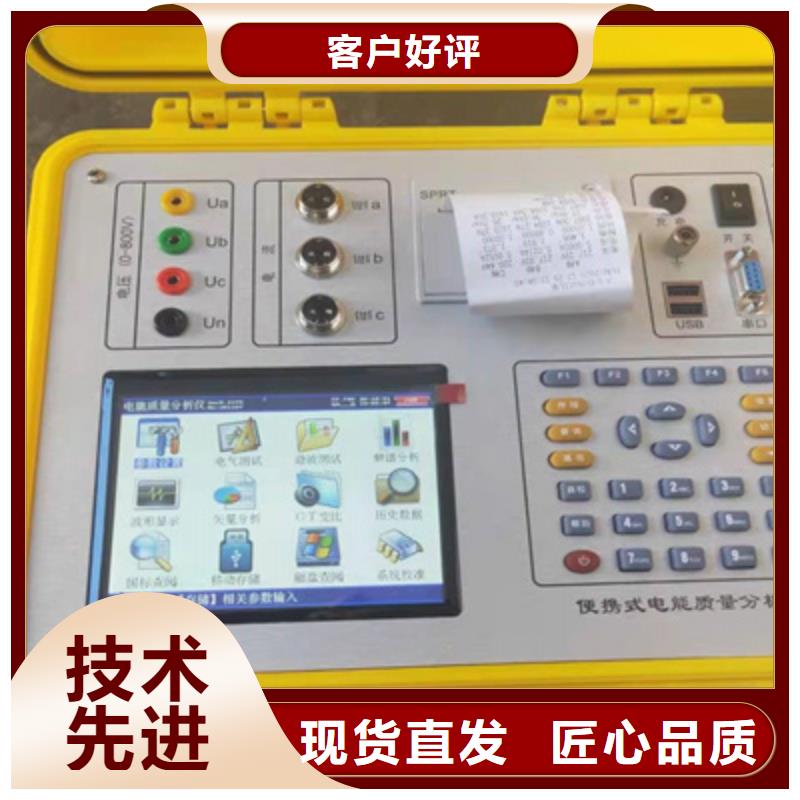

漳州三相電能表校驗裝置主菜單當開機后顯示圖三所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、電壓檔位、電流輸入方式、日期時間、電池剩余電量（用戶可根據此數值來判斷是否需要為儀器充電）。中部為功能菜單選項，共十二項，包括：參數設置、電氣測試、電表校驗、走字試驗、矢量分析、變比測試、測試_485、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。（2）參數設置界面圖四、參數設置屏如圖四所示：參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、主表常數、副表常數、主表圈數、副表圈數、接線方式、輸入方式、電流輸入、設置日期、設置時間、電表編號、485_規約、485_速率。PT變比 — 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下的數字鍵輸入所需的數字，按【確定】鍵完成設置。CT變比 — 分兩種情況：當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；當進行低壓計量表計直接用大鉗表從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。

<漳州>天正華意電氣設備有限公司
三相用電綜合測試儀漳州 <漳州>天正華意電氣設備有限公司

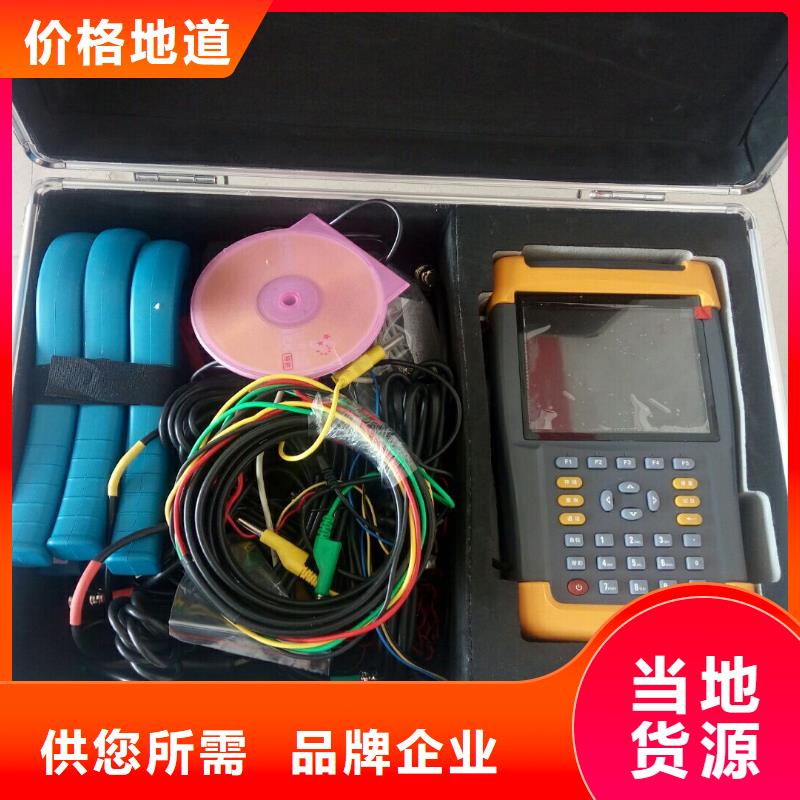

漳州三相電能表校驗裝置結構外觀1、外型尺寸及面板布置?儀器外形正視如圖一：圖一、儀器正面試圖儀器上方是液晶顯示器，下方是按鍵區，頂端為接線部分，包括：電壓輸入端子UA、UN；電流輸入端子紅黑各一、（其中紅色為電流流入端，黑色為電流流出端 ；鉗形電流互感器接口（鉗表1、鉗表2）；光電及脈沖信號接口。右側下部為其他接口部分，包括：232串行口（用于上傳保存的數據至計算機）；充電器接口，用于連接充電器；USB接口，通過專用數據線可連接電腦，將儀器內存儲卡做為大容量存儲器使用。側面圖見左側圖二。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用 在兩周內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上。圖二?儀器的外包裝及配件箱尺寸，如圖三所示：圖三2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。

漳州三相電能表校驗裝置 使用入門2.1 主要功能介紹1、校驗所有電能表電能誤差，校核各種電能表常數；2、同時校驗同一回路中的主副表或同一回路中的有功、無功表；3、校驗電壓、電流、功率、功率因數、相位和頻率等電工儀表和變送器；4、測量現場各相電參數指標（U、I、P、Q、Φ、F），同時測量并顯示三個電壓/電流的波形；5、自動檢測鉗表誤差變化，各相之間互相自檢，保證鉗表和儀器的長期精度穩定性；6、測量TA變比，測量 PT、CT 二次負荷；7、選配 100A、500A、1000A 鉗，直接測量低壓計量綜合誤差；8、測量三相電壓、電流的 2～51 次諧波，并可存儲全部諧波數據；9、在四個相限識別任意種電能表錯誤接線，顯示任意接線的六角圖，能識別IB接入與TV、TA極性接反的情況，還可作為六角圖查線培訓使用；10、配各類條碼掃描槍，將電能表條碼掃描并存儲到儀器中；11、直接讀取多功能電能表數據、測量各種電能表走字誤差；12、電池供電、在線取電、外接電源等多種供電方式選擇；13、支持小于5mA小電流測試，方便首檢無負荷時接線識別；14、可通過U盤、串口、藍牙等升級軟件下載校驗數據，可與 PC 機進行通訊；15、配專用電能表管理系統軟件，實現無紙化辦公；16、存儲全部測量數據，包括工作參數，方便事后分析。
