穿墻套管，適應于額定電壓為10-126KV、頻率50H的三相交流系統電站各變電所的配電裝置
采用高溫加強型耐酸芯棒和先進的干式生產技術，產品性能穩定，局部放電量小，介質損耗小，產品免于維護，同時由于產品采用合理的設計結構，產品內部電場分布均勻，熱穩定性能好，運行系數較高。另外產品外絕緣材料還采用電氣性能，憎水性能和耐老化性能優異的高溫硫化硅橡膠材料。因此，產品具有優異的耐污能力和防性能，在產品運輸，安裝等方面極為快捷方便，符合電力產品環保、無油化、小型化的發展趨勢。是當前廣泛使用的瓷質穿墻管的換代產品、滿足城鄉高壓電網改造要求的新一代。 穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
  穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
  當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高而導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。

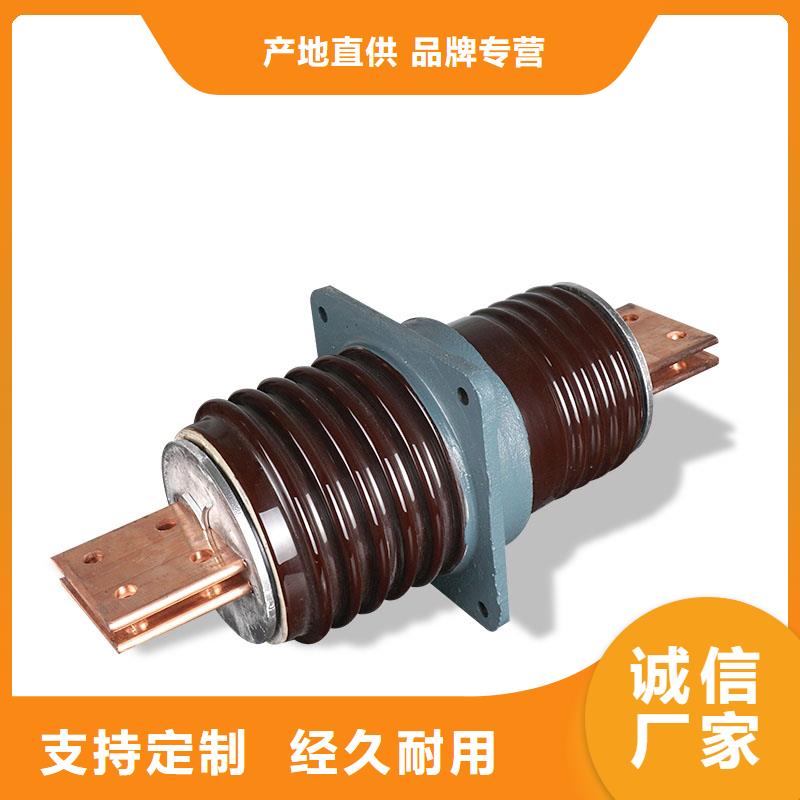

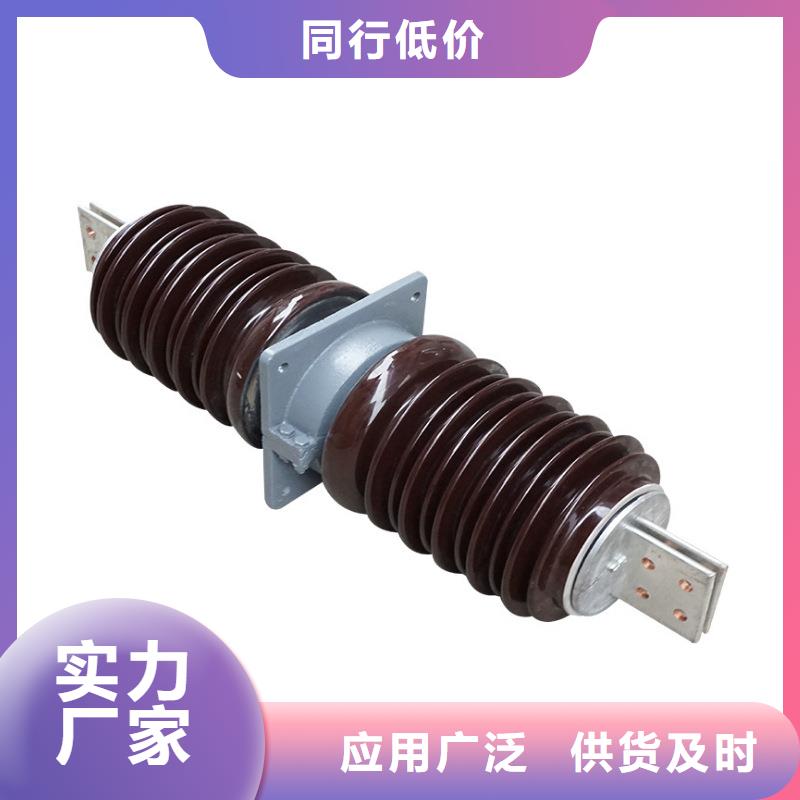

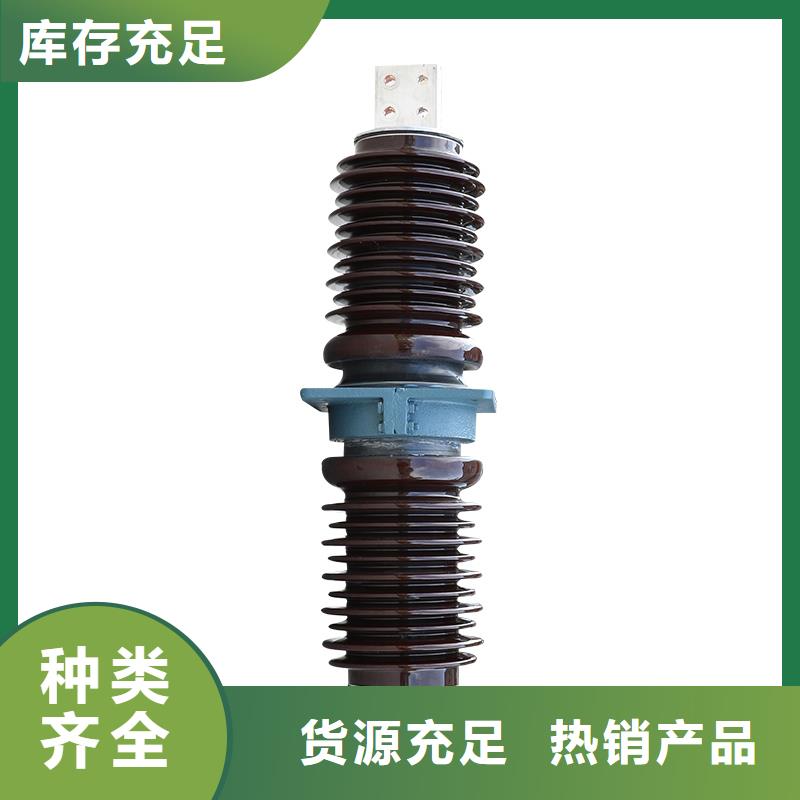

  戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。

使用環境條件
 1、戶內套管 環境溫度不高于＋40℃，不低于-40℃ 海拔不超過2500m
相對濕度月平均值不大于90％ 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢 無經常性的劇烈振動
 2、戶外套管 環境溫度不高于＋40℃，不低于-40℃； 海拔不超過2500m； 風速不大于34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級； 無經常性的劇烈振動本系列產品戶內-戶外型干式復合穿墻套管，適應于額定電壓為10-126KV、頻率50H的三相交流系統電站各變電所的配電裝置
采用高溫加強型耐酸芯棒和先進的干式生產技術，產品性能穩定，局部放電量小，介質損耗小，產品免于維護，同時由于產品采用合理的設計結構，產品內部電場分布均勻，熱穩定性能好，運行系數較高。另外產品外絕緣材料還采用電氣性能，憎水性能和耐老化性能優異的高溫硫化硅橡膠材料。因此，產品具有優異的耐污能力和防性能，在產品運輸，安裝等方面極為快捷方便，符合電力產品環保、無油化、小型化的發展趨勢。是當前廣泛使用的瓷質穿墻管的換代產品、滿足城鄉高壓電網改造要求的新一代。 穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
  穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
  當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高而導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
  戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
  穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。目前電力系統中使用的高壓套管一般分為兩種：一種是復合外套穿墻套管，另一類是瓷外套穿墻套管。復合外套穿墻套管與瓷外套穿墻套管區別是什么，又具有哪些優勢呢？瓷外套穿墻套管為傳統的充油電容式產品本身存在漏油污染、機械強度低、密封性能和防污性能差、易從而危及人身及設備等缺陷；為解決上述缺點，研發了復合外套穿墻套管，本產品是由銅導電桿、新型材料內絕緣芯棒護套、復合絕緣外傘套和接地法蘭組成.適用于交流電力系統額定電壓35kV以下、頻率50Hz 的戶內外變電站中作為高壓導體穿越墻壁或其他接地體時作為高壓導體的電氣絕緣和機械支撐作用也適用于是10kV 真空斷路器高壓進出線的絕緣和支撐.尤其適用于污穢地區能有效地防止污閃事故是當前廣泛使用的瓷質穿墻套管的換代產品.保定眾邦電氣有限公司生產的復合外套穿墻套管具有小型化、無油化、免（少）維護和可靠性高的特點。本產品外絕緣采用高溫硫化硅橡膠具有優異的防污性能、老化性能和防性能，滿足城鄉電網改造要求的新一代高壓產品。

高壓穿墻套管是供導電部分穿過墻壁或電氣設備(如高壓油開關、變壓器、高壓互感器等)箱殼，并使導電部分固定在相應部位的部件。安裝高壓穿墻套管應符合如下要求：

(1)穿墻套管水平安裝時法蘭在墻外側；垂直安裝則法蘭在上方。

(2)穿墻套管中心距離，一般規定35kV為60em；10kV為45cm，如用于潮濕環境，應適當增大距離。

(3)進、出線雙回路的穿墻套管為避免干擾，小距離應相距2m以上。

(4)穿墻套管引線至戶外地面的高度應盡量滿足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m時，必須裝設固定圍欄。

(5)穿墻套管應根據連接導線(母排)選用相同材質的導電桿，如材質不同，必須通過銅一鋁過渡板連接。

(6j穿墻套管戶外引線必須制作“U”形滴水彎頭，如用絕緣導線，則要在“U”形彎頭底部將絕緣切口以利泄水。

(7)穿墻套管一般宜固定在厚度為8～20mm鋼板上，并使孔徑大于套管嵌入部位5mm以上；固定板為混凝土板時， 厚度不得超過50mm，而且不得將法蘭埋人混凝土或抹灰層內。

(8)對于額定電流在1500A以上的穿墻套管，不得裝在混凝土板上。但裝在鋼板上時，由于鋼為導磁體，當大電流通過套管導電桿，在鋼板上形成閉合磁路，會產生很大的渦流、磁滯損耗而使鋼板嚴重發熱，將加速套管的絕緣介質老化。為此，可在鋼板套管嵌入孔之間沿直徑橫向開出寬度為3～5mm的縫隙，將孔與孔之問在水平方向連通，然后再用非磁性材料(銅或不銹鋼)填焊縫隙，以增加環繞套管磁路的磁阻，從而減少損耗發熱，有效地延長套管的使用壽命。

戶外-戶內耐污型適用于安裝地點海拔不超過1000m地區，但安裝地點應是無明顯污穢地區.   戶外-戶內高原型適用安裝地點海拔為3000m以下地區.   戶外-戶內高原型耐污型適用安裝地點海拔為3000m以下的污染地區.   套管按所使用導體材料又可分為鋁導體、銅導體以及不帶導體（母線式）的三種類型.額定電流1500A及以下銅導體的穿墻套管作為過度產品，其主要尺寸及特性按GB12944.2附錄B的規定.其型號字母B表示強度等級為7500N.其它各類套管的彎曲強度等級分類如下，母線穿墻套管的使用電流決定用良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。戶采用的母線尺寸 二、結構簡介   套管有瓷套、安裝法蘭及導電部分裝配而成，母線穿墻套管不帶導點部分.瓷套與法蘭固定方式，除35kV高原型以及部分耐污型產品采用機械卡裝外，其余均用水泥膠合劑膠裝；銅志電桿采用定心墊圈和螺母固定，銅、鋁導電排采用定心墊圈和開口銷固定，對母線穿墻套管所帶安裝用夾板，出廠時未加工開口尺寸，以便用戶根據實際選用的母線規格型式自行確定開口尺寸.瓷件表面一般上棕釉.安裝法蘭一般采用灰鑄鐵，但電流等級為1500A及以上產品的法蘭、端帽及定心墊圈采用硅鋁合金，以降低套管在長期工作下的發熱溫度，各種黑色金屬附件表面涂灰瓷漆.    為了提高套管的起始電暈，對20和35kV套管在墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器，作導電部分穿過墻壁或其它接地物的絕緣和支持用。套管按使用場所可分為：戶內普通型、戶外-戶內普通型、戶外-戶內耐污型、戶外-戶內高原型、戶外-戶內高原耐污型五種類型。戶內普通型一般適用于安裝地點海拔不超過1000m地區，但安裝地點應是無明顯污穢地區。  戶外-戶內高原型適用于安裝地點海拔為3000m以下地區。  戶外-戶內高原耐污型適用于安裝地點海拔為3000m以下的污穢地區。套管按所使用導體材料又可分為鋁導體、銅導體以及不帶導體（母線式）的三種類型。其型號字母B表示強度等級為7500N。
