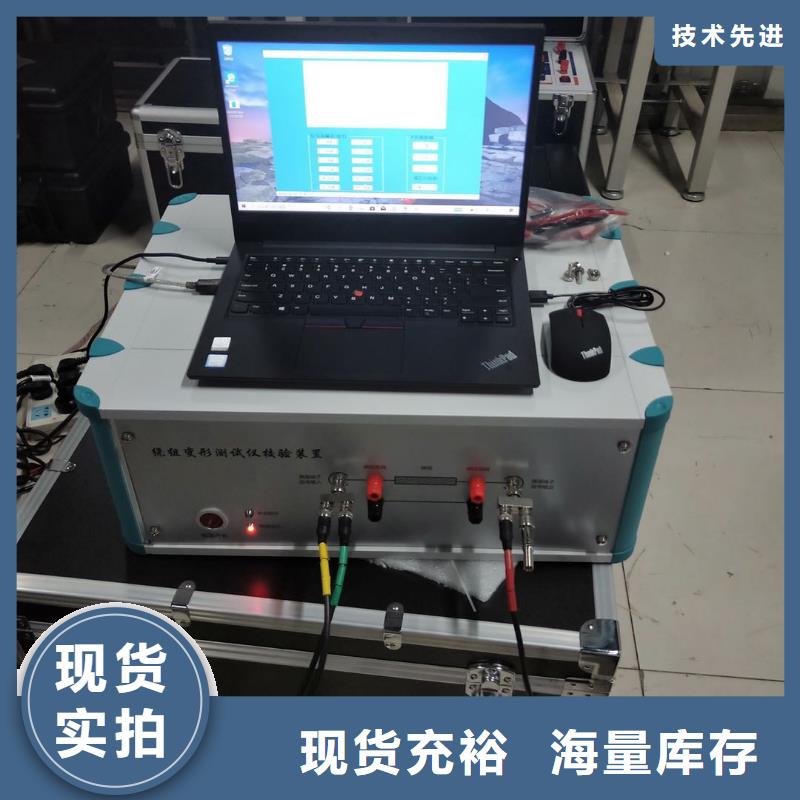

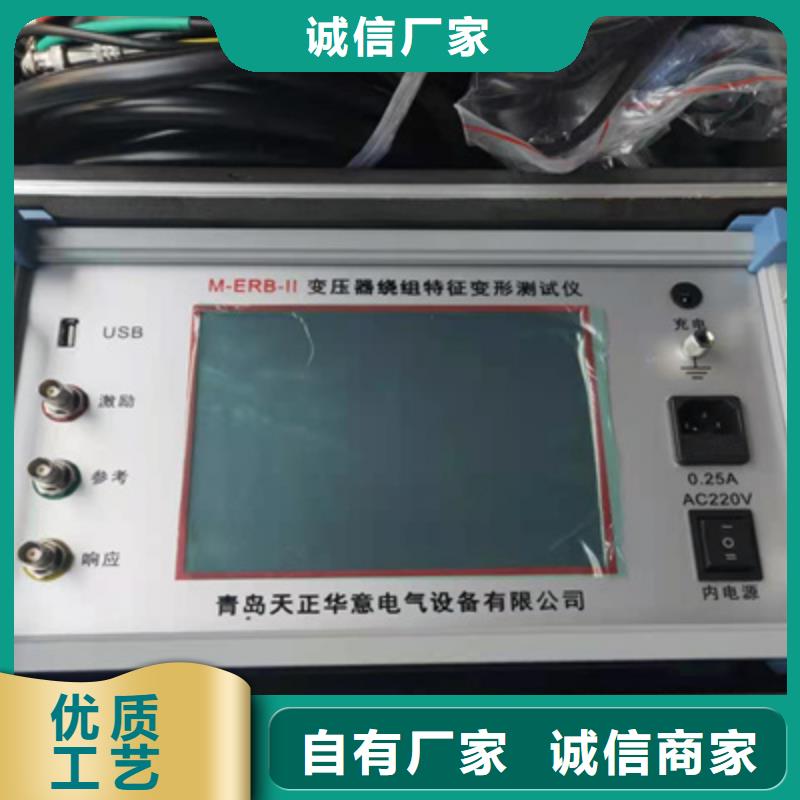

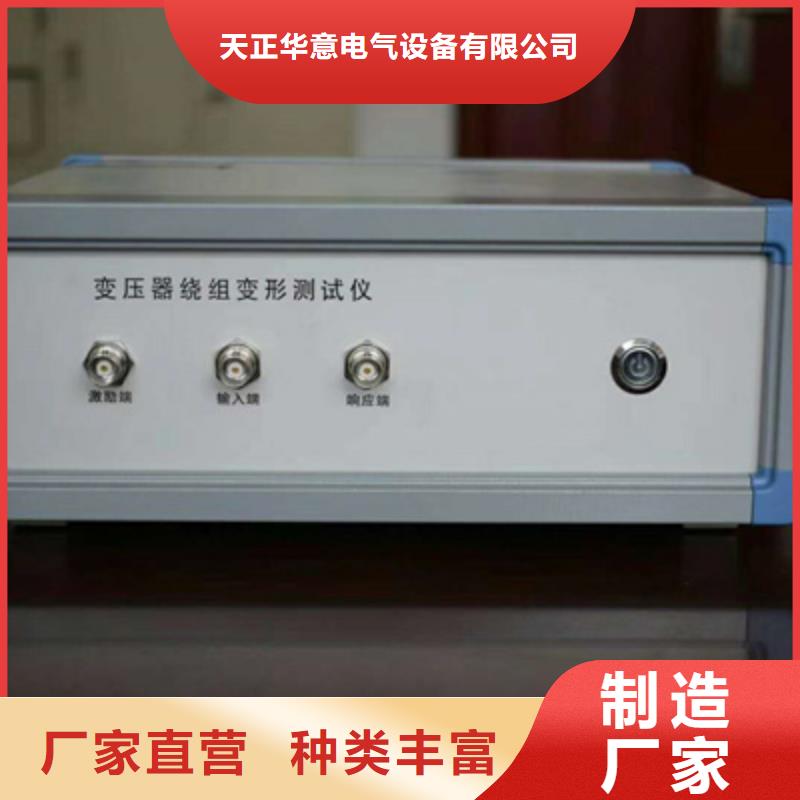

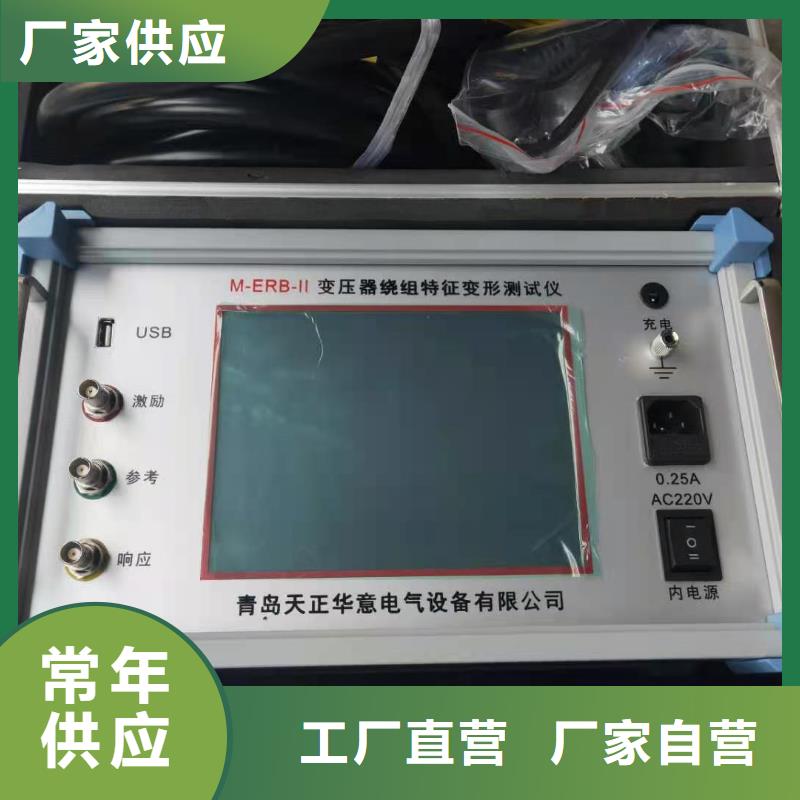

變壓器繞組變形測試儀 測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Yn的A相上、綠夾子定義為測量鉗在‘O’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對三相Yn形的A相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Yn的B相上、綠夾子定義為測量鉗在‘O’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔，再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對三相Yn形的B相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Yn的C相上、綠夾子定義為測量鉗在‘O’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對三相Yn形的C相測量接線。七、三相Y形測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Y的A相上、綠夾子定義為測量鉗在B相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對三相Y形的B相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Y的B相上、綠夾子定義為測量鉗在C相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對三相Y形的C相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Y的C相上、綠夾子定義為測量鉗在A相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對三相Y形的A相測量接線。

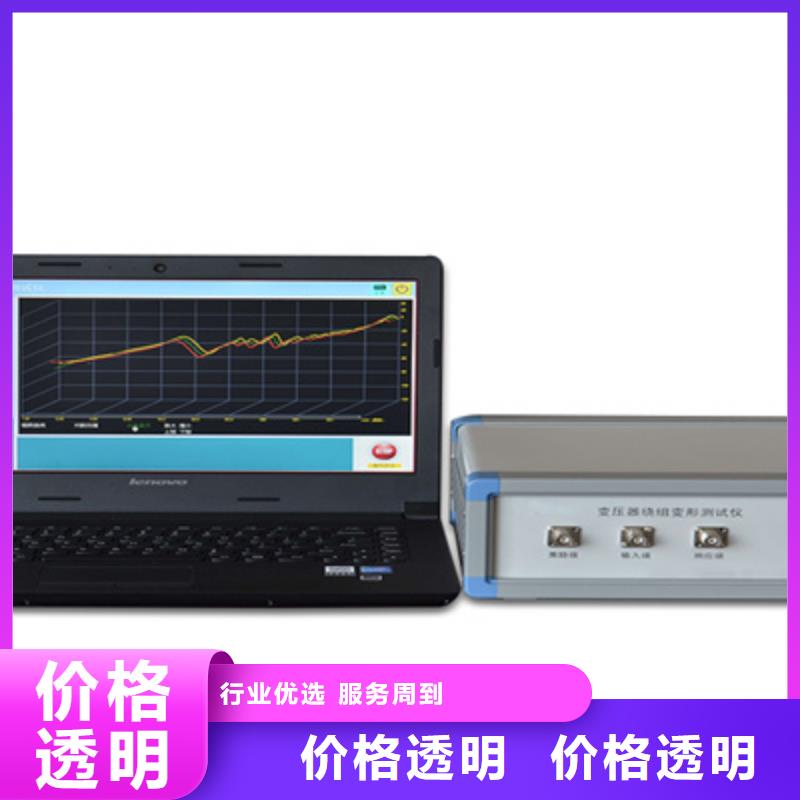

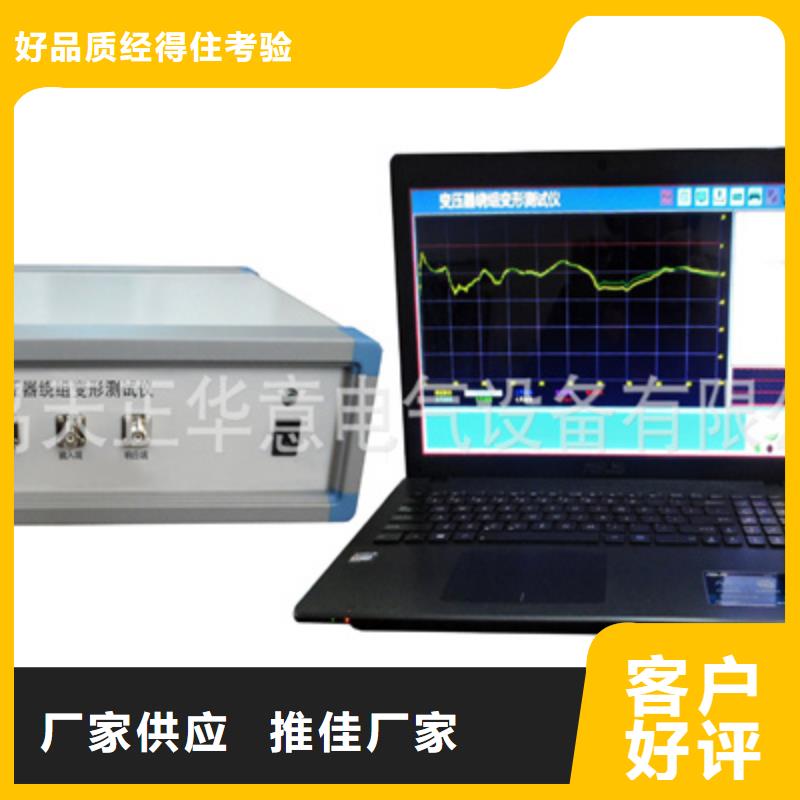

變壓器繞組變形測試儀 測試設置好基本的測試信息后，即可進行頻響法的數據測量，點擊“START開始” 按鈕，系統自動完成頻率掃描。在測試過程中，按鈕變成“STOP停止”按鈕，點擊該按鈕，則停止當前掃描，在測試過程中，在信號曲線顯示區“單擊”鼠標，則測試過程暫停，再次點擊繼續進行。測試完成一項后，改變接線方式，同時改變軟件上的設置信息，再次點擊按鈕，進行下一相的測量，重復以上的操作，直至完成所有的測量項目。在試驗過程中，鼠標在測試曲線顯示區（A）雙擊，可以打開測試波形顯示區，該區域包括波形顯示以及輸入電壓峰峰值（紅色）、響應電壓峰峰值（黃色）以及放大倍率和橫軸時間信息，該信息主要用于信號研究。

變壓器繞組變形測試儀調入數據文件選取“瀏覽”,會出現一個數據文件系統樹性結構。可以雙擊文件名稱或者單擊文件名前的選擇框，將所需數據文件打鉤并加入到文件列舉窗口，（軟件界面的正上方）。當列舉窗口的文件被選中后，其所包含的曲線數據會顯示在曲線坐標系，曲線的數據分析結果會顯示到數據分析列表中。（軟件界面的正下方）。再雙擊文件名稱或者單擊文件名前的選擇框，就可以取消掉正在顯示的數據文件。選擇“分析測試報告”將會對已選擇顯示的曲線數據文件中的前三條曲線顯示測試報告，并可輸出到Word文檔提供查看和打印。注意：不同測試頻率或測試頻率步長的數據文件不能一同調入和分析。13.5分析數據報告選擇“分析測試報告”,會出現一個數據文件報告。上方顯示的是加入的曲線分析結論。結論將根據選擇曲線的相位關系出現不同的結果。如果是不同相的兩條曲線，將根據相關系數的大小得出“一致性很好”、 “一致性較好”、 “一致性較差”、 “一致性很差”等結果，如果是同相的兩條曲線，將根據相關系數的大小得出“正常繞組”、 “輕微變形”、 “明顯變形”、 “嚴重變形”等結果。選擇“輸出Word報告”將會生成一個Word文檔的測試報告，可進行查看和打印等等。13.6分析數據曲線調入數據文件后，可用線性坐標或對數坐標顯示波形，也可以使用二維或三維模式查看多種曲線，選擇“數據”工具欄項目，可以打開數據文件所在的文件夾，方便使用者直接查看數據文件或Word分析報告。13.7其它操作選擇“設置”中的“頻段設置”，可設置高中低頻段的范圍，將影響報告中的相關系數和均方差顯示。
