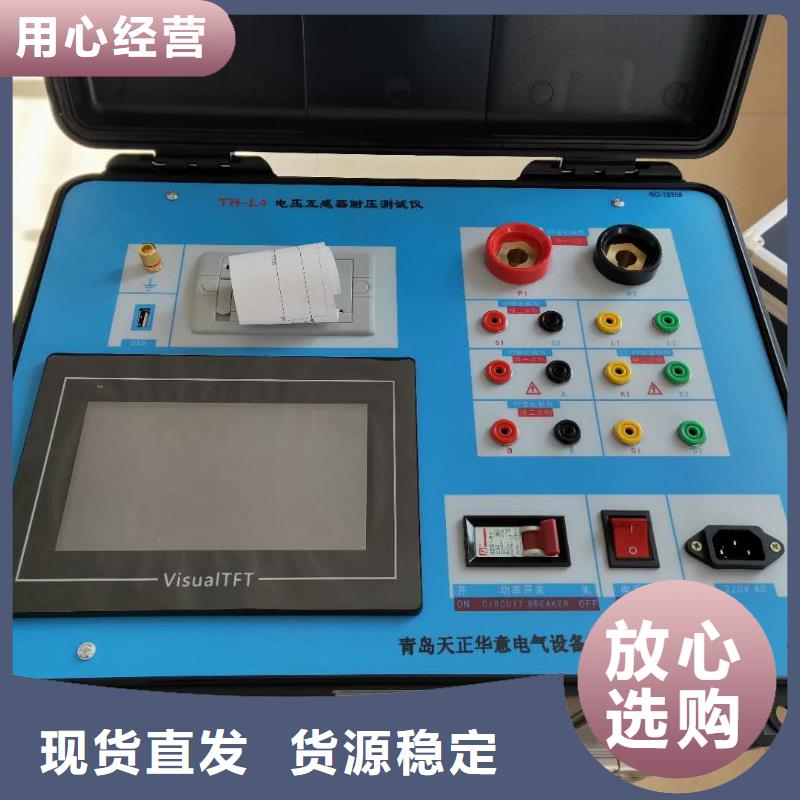

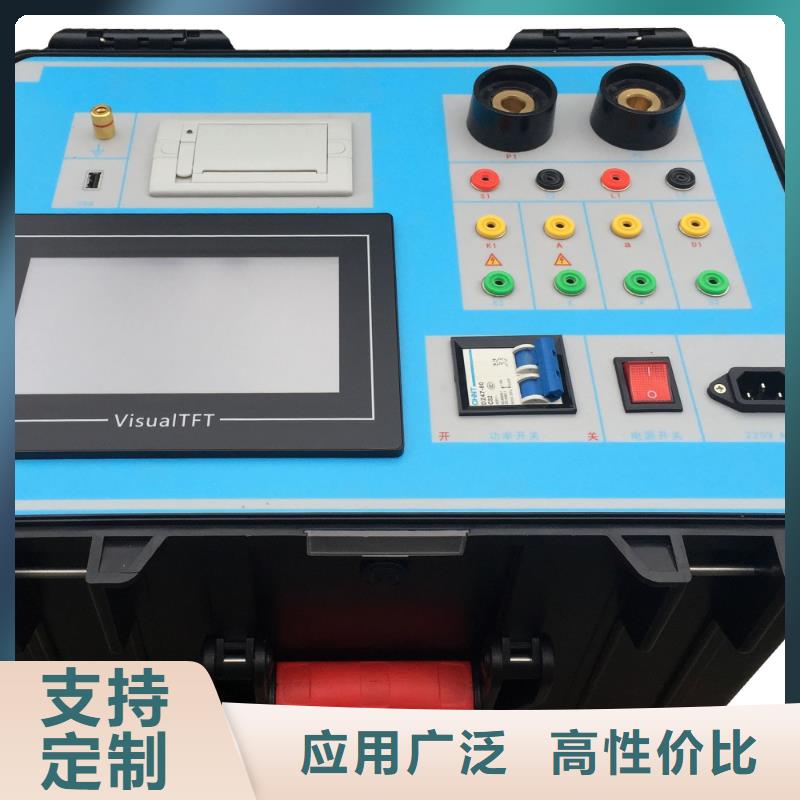

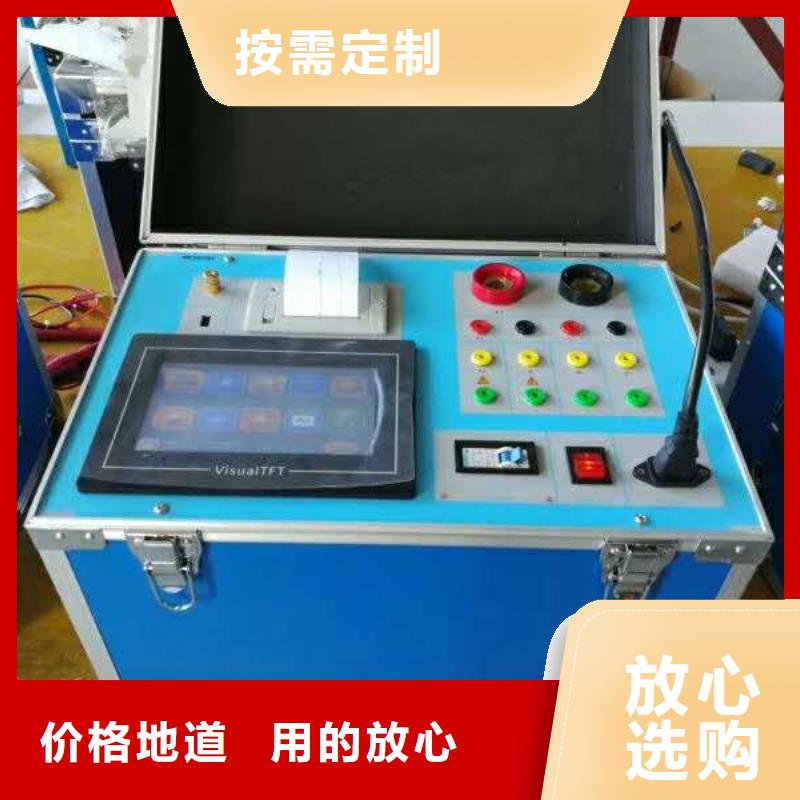

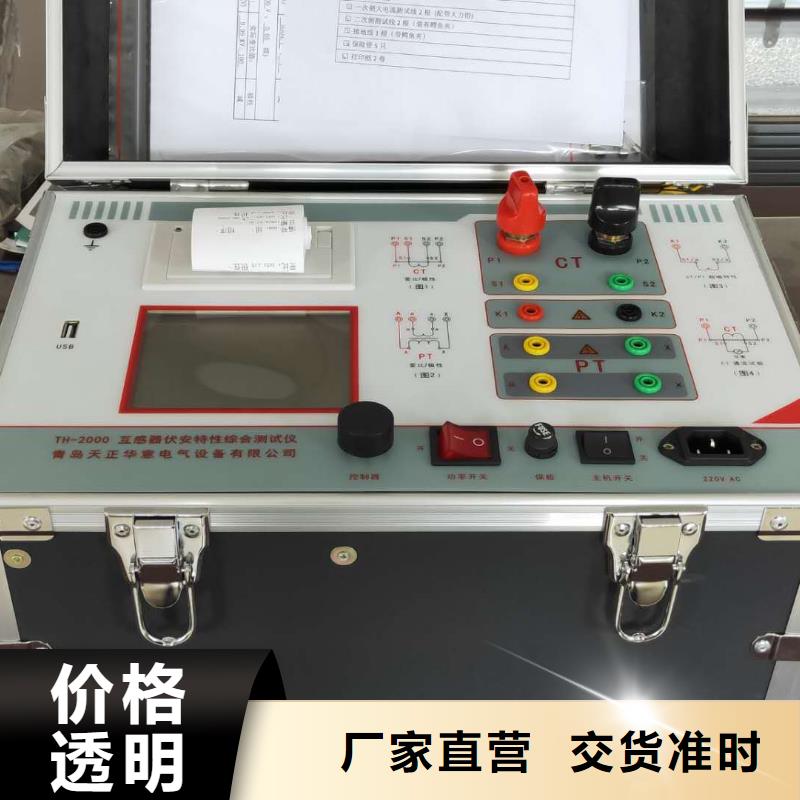

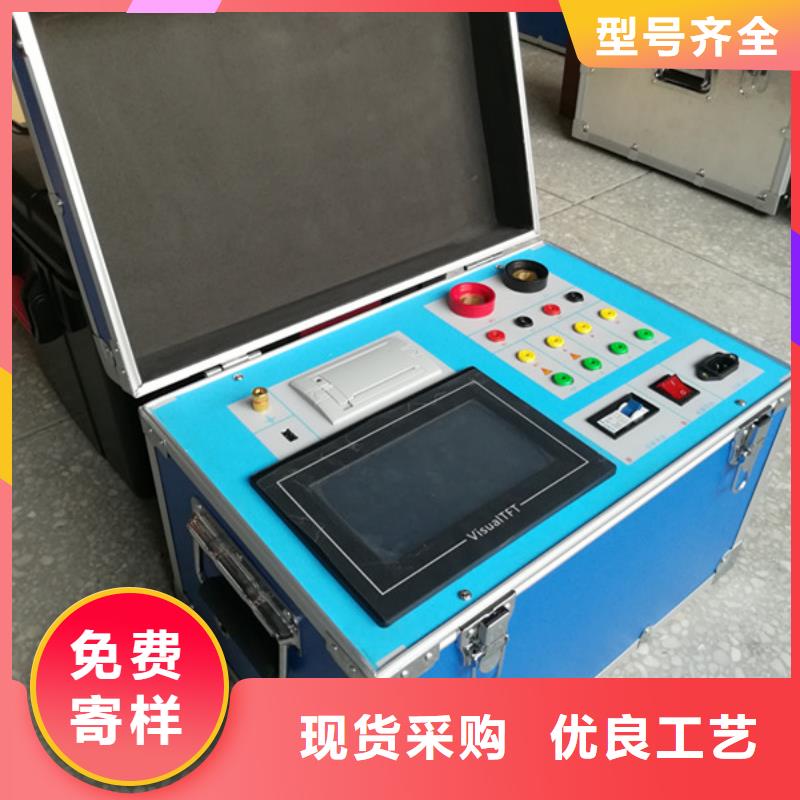

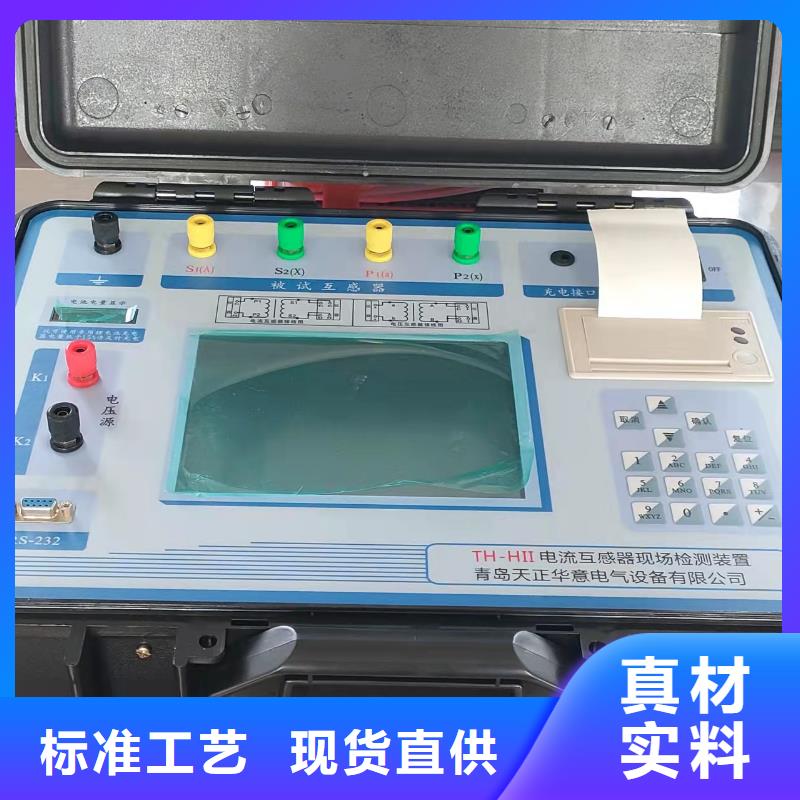

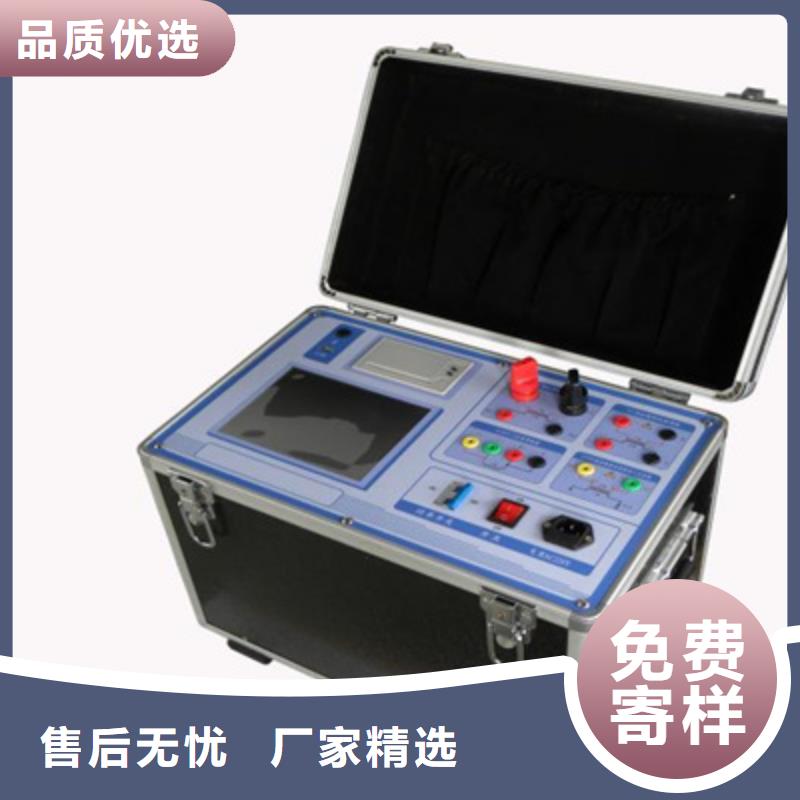

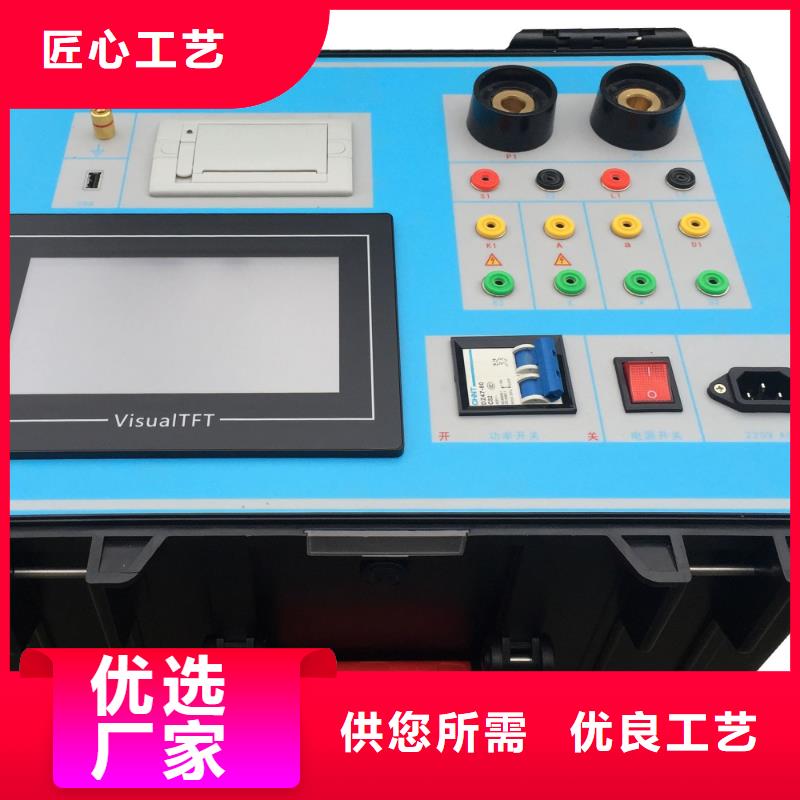

互感器綜合測試儀,【天正華意電氣設備(中山市分公司)tianzh3611-6】擁有3年行業經驗,生產的互感器綜合測試儀深受廣大客戶的好評,互感器綜合測試儀不僅僅是一個產品,更是一種責任和承諾。歡迎前來咨詢,聯系人:楊經理,地址:平度市平安路2號。

互感器綜合測試儀本手冊的目的是為了讓使用者熟悉、、正確、有效地操作使用互感器測試儀。參照這些指示將有助于防止危險、減少修理費用及由于不正常操作所導致的儀器故障。 此外，還可以確保測試儀的可靠運作和使用周期。測試儀的使用必須遵照現有的關于防止事故發生和環境保護的各項相關標準所規定的所有要求。只閱讀測試儀使用手冊并不能免除您必須遵守相關的所有及國際的規程。用戶手冊必須在測試儀使用的現場時刻備有。所有使用和用測試儀工作的用戶必須要閱讀它。除了要遵守使用手冊及本國和地方的一些關于防止事故發生的規程，還要注意用于和恰當工作的公認的技術流程。為保障自身的規則符號注釋在本手冊中，不同的符號用于強調特定的/操作方式。 這些符號分列如下：注意表示有特殊意義的說明或額外的重要信息。警告標記與相關的特殊章節。電氣危險 強調對身體和生命有潛在危險的行為或指導。 僅由具有資質的人員操作，并且需十分小心和注意規程。操作 如果不是在實驗室環境下，測試儀必需要可靠接地連接后才可以使用。接地點的選擇應該盡量靠近測試對象。 斷開電纜連接時，總是從輸送功率的裝置開始。 在裝置有輸出時，切勿連接或斷開測試對象。因為外部感應存貯的能量可能導致致命的高電壓。

互感器綜合測試儀.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至電腦。11.2安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe” 操作軟件，如圖15即為上位機操作軟件。11.3 在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.4如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖16中選擇打開“選擇文件”，出現圖17操作窗口，在圖16中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。以“E”為開頭的數據為角差比差結果數據。11.5 載入數據結束后，選擇“確定”出現圖18界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.6 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.7 選擇“保存”選項，則以WORD的形式顯示結果如圖19。11.8 如需繼續加載試驗結果數據，請先上次載入的數據。圖15圖16 圖17圖18附 錄 附錄一、 “校準”測試方法（以CT為例）圖19，校準測試主界面圖20，電壓校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面，設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～3000V。2）開始： 電壓校準試驗參照圖19進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測。電流校準試驗參照圖20進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測。

互感器綜合測試儀CT勵磁特性測試界面 CT勵磁特性接線圖 圖6，CT勵磁曲線圖 ，勵磁數據圖 誤差曲線參數設置界面 ，誤差曲線圖2）、伏安特性（勵磁）測試結果操作說明試驗結束后，屏幕顯示出伏安特性測試曲線（見圖6）。該界面上各操作功能如下：打 印：控制器選擇“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。 勵磁數據：將光標移動至“勵磁數據”選項選定，屏幕上將顯示伏安特性試驗的測試數據列表（見圖7）。按下“退出”鍵即退回到伏安特性試驗曲線界面，控制器即可實現數據的上下翻。當頁面翻轉不動時，則已到達一頁。保 存：控制器移動至“保存”選項，按下即可將當前所測數據保存，保存成功后，屏幕上顯示“保存完畢”。成功保存后，用戶如果再按下“保存”鍵，程序會自動分辨，不保存相同的測試記錄。并且可在數據查詢菜單中進行查看。誤差曲線：在圖6的界面中，將光標移至“誤差曲線”選定后，屏上將顯示伏安特性試驗的誤差曲線的設置（見圖8）。選定后計算出的誤差曲線如圖9。 打印設定：光標移動至此選項，按下即進入打印設置界面（圖10），可根據要求選擇“默認”（程序按照一定步進打印大量電壓電流值），或選擇“自設定”（程序會按照表格中的10個電流值進行打印）。以下四項為誤差曲線計算時的設置項：額定負荷 ：CT二次側額定負荷。
