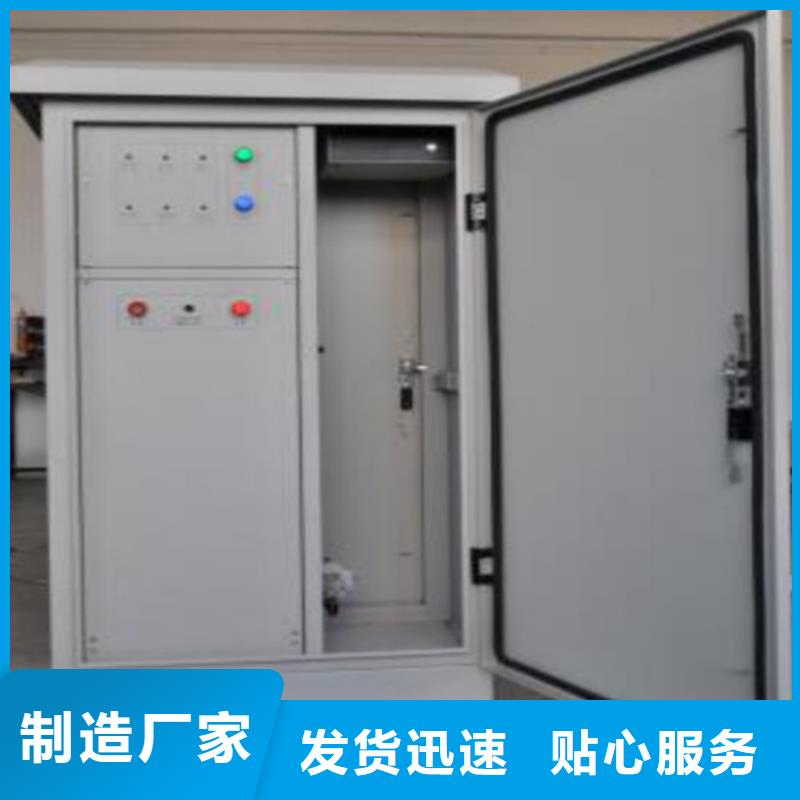

采購變壓器油色譜在線監測系統-【天正華意電氣設備(唐山市分公司)tianzh3611-6】生產的變壓器油色譜在線監測系統價格優惠,質量可靠,受到廣大用戶的認可,歡迎來電咨詢。聯系人:楊經理,地址:平度市平安路2號。

變壓器油色譜在線監測系統光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺12、按獨立項目配置N表示該項目安裝現場數據采集器的臺數。序號設備名稱規格型號外形尺寸單位數量備注標準配置1現場數據采集器720×420×1400mm臺N2循環油管紫銅管外徑6mm米N＊303安裝法蘭由采購商或用戶提供尺寸，生產商加工。生產商可提供標準法蘭圖。個N＊24球閥不銹鋼外徑6mm，通徑4mm個N5不銹鋼減壓器15-2.5kg/cm2個N6載氣管不銹鋼管外徑3mm，通徑2mm米N＊0.57載氣純凈空氣15L/瓶瓶N＊28網線屏蔽線箱N9系統軟件光盤套N10產品使用手冊本N11檢驗報告單份N12保修憑證份N非標配置1微水檢測芬蘭維薩拉TMM162套N非標配置配項生產商按市場優惠價提供2動力電纜3×1.5mm，鎧裝屏蔽電纜。長度按現場實際測量配置。3光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺15.2安裝要求1、基本安裝要求 1）、通常情況下，采用異口方式實現變壓器油從變壓器本體至現場主機的閉路循環。

變壓器油色譜在線監測系統氣路系統試漏儀器內部氣路出廠前均進行了嚴密性能檢驗，儀器系統內部一般不會產生漏氣現象，漏氣一般常發生在色譜柱的接口或進樣墊（由于進樣次數多了以后針孔擴大降低了密封性能，應及時適當旋緊或更換。）或外接氣路連接處等位置。FID檢測器的氫氣、空氣兩路氣體到檢測器后的阻力很小，即使有一點的微漏，對儀器一般不會產生大的影響。所以無特殊情況不要拆卸氣路、檢測器部分，儀器啟動只要保證機外氣路部分不漏氣，就可以進行下一步調試。當儀器出現故障或不能正常工作，要求拆卸檢測器、氣路部件時，應請有一定操作經驗的人員進行維護，維護儀器首先要保證清潔，特別對一些重點部件，如陶瓷件、噴嘴等部位請不要用手直接觸摸，應戴上干凈的細紗手套以防污染部件，保持儀器的穩定性能。儀器系統檢漏一般分兩步進行。通氣后首先要檢查氣源出口至凈化器選配入口處氣路部分（減壓閥及接頭包括氣路引線部分）。第二步檢查儀器氣路系統至凈化器出口，儀器氣路系統的密封性能。鋼瓶至凈化器入口處的檢漏程序；氣源接通后，由減壓閥給定壓力0.5MPa，關閉凈化器面板上相對應的關閉閥；關閉減壓閥，并觀察減壓閥上的低壓壓力指示，記錄10分鐘的壓力變化值。若壓力明顯下降，則說明系統有漏氣現象，此時必須進行檢漏試驗。氣路系統檢漏可以用檢漏液進行，（若一時沒有檢漏液可以用白貓牌洗滌劑和水溶液代替，配制的方法是：在溫水中加入一定劑量的洗滌劑，攪拌時能夠起泡就可以了）。在系統保持一定壓力的狀態下，將檢漏液少量的涂在有可能產生漏氣點。檢漏過程中要盡量少的使用檢漏液，而且檢漏后，應及時將檢漏液擦干凈，以防止壓力降低后，檢漏液污染氣路系統。

變壓器油色譜在線監測系統技術參數2.1基本數據1、額定數據額定電壓：AC220V。功率消耗：在額定工作電壓下，功率消耗不大于1000w 。2、檢測指標表1氣體組分檢測指標氣體組分小檢知濃度測量范圍檢測精度監測周期小監測周期2小時。可按用戶需要任意設定監測周期。4、重復性對同一油樣（以乙烯C2H4濃度50μL/L 計算）,連續進行5次油中氣體成份分析，試驗結果之間的差異不超過5次平均值的10％。5、測量誤差對檢測限值和檢測限值之間氣體含量的油樣進行分析的同時，取同一油樣在氣相色譜儀上檢測，以色譜儀檢測數據為基準，計算測量誤差。在線監測裝置檢測數據色譜儀檢測數據測量誤差 色譜儀檢測數據測量誤差：檢測限值或±30％，取兩者值。6、通信接口電氣以太網接口：通訊串口：、外形尺寸本產品外形為長方形箱體，采用1.5mm 厚冷板。具體尺寸如下：1400mm720mm420mm。2.2環境條件1、環境溫度：-40°C～＋55°C；2、相對濕度：5％～95％無冷凝；3、大氣壓力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3絕緣性能1、絕緣電阻A、在標準試驗環境下，絕緣電阻符合表2的要求。表2標準試驗環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求B、在溫度（＋40±2）°C，相對濕度（93±3）％恒定濕熱試驗環境下，絕緣電阻符合表3的要求。表3恒定濕熱環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求2、介質強度在標準大氣條件下，介質強度符合表4要求。表4介質強度要求額定電壓Ur試驗電壓有效值Ur≤60V0.5kVUr＞60V2.0kV注：與二次設備及外部回路直接連接的端口回路，介質強度采用Ur ＞ 60V的要求3、沖擊電壓在標準大氣條件下，在電源及信號端口對外殼之間施加標準雷電沖擊電壓。
