產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 6 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電氣電力 |
質量認證 | 9000 |
產品功率 | 6 |
工作溫度 | 45 |
范圍 | 找工頻無局部放電試驗裝置供應范圍覆蓋江蘇省 南京市、蘇州市、連云港市、無錫市、常州市、淮安市、徐州市、鹽城市、鎮江市、南通市、泰州市、宿遷市、揚州市等區域。 |

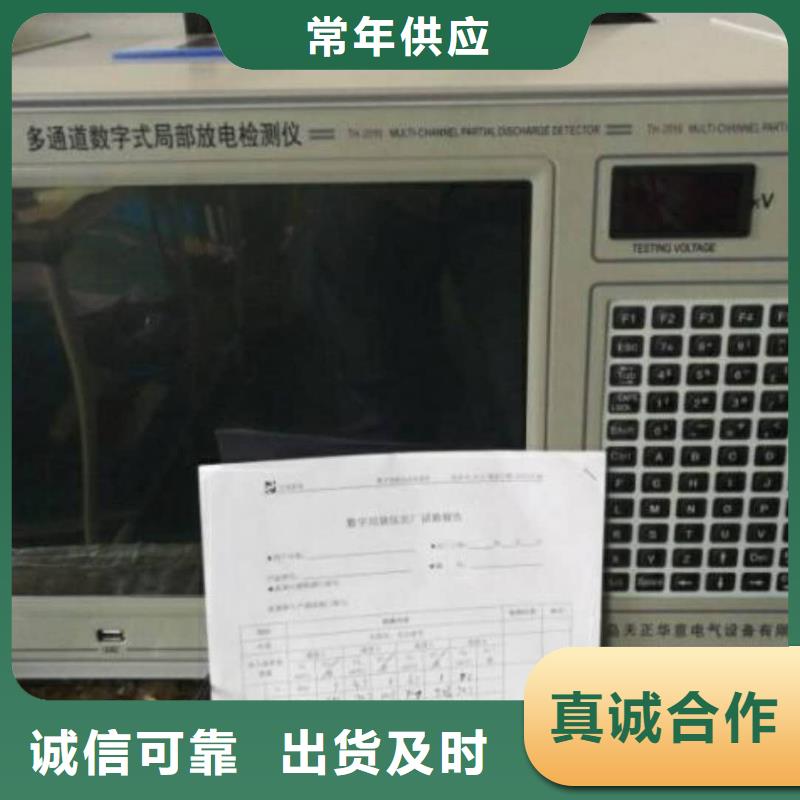

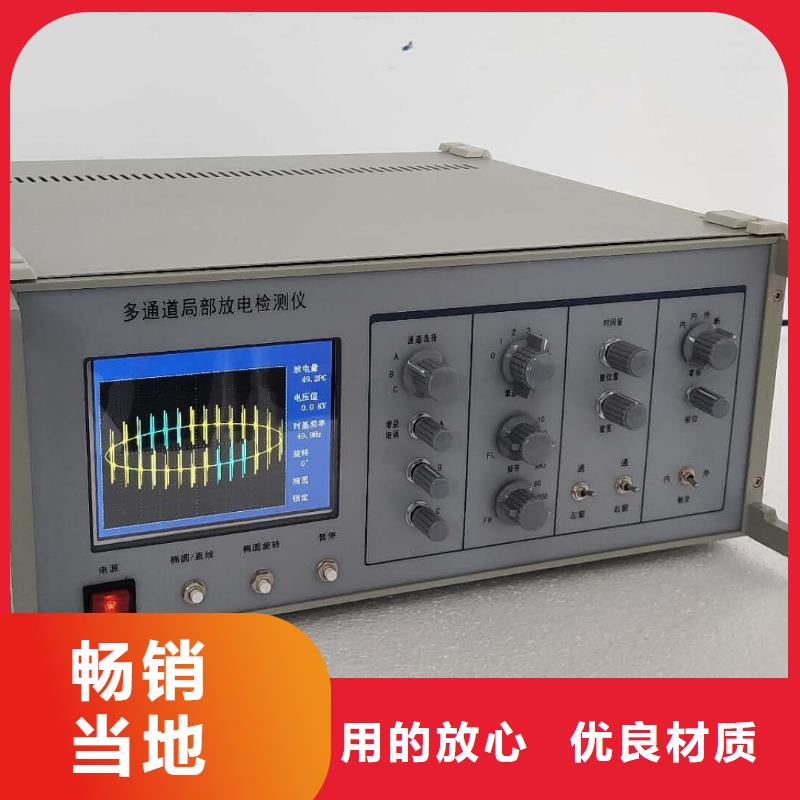

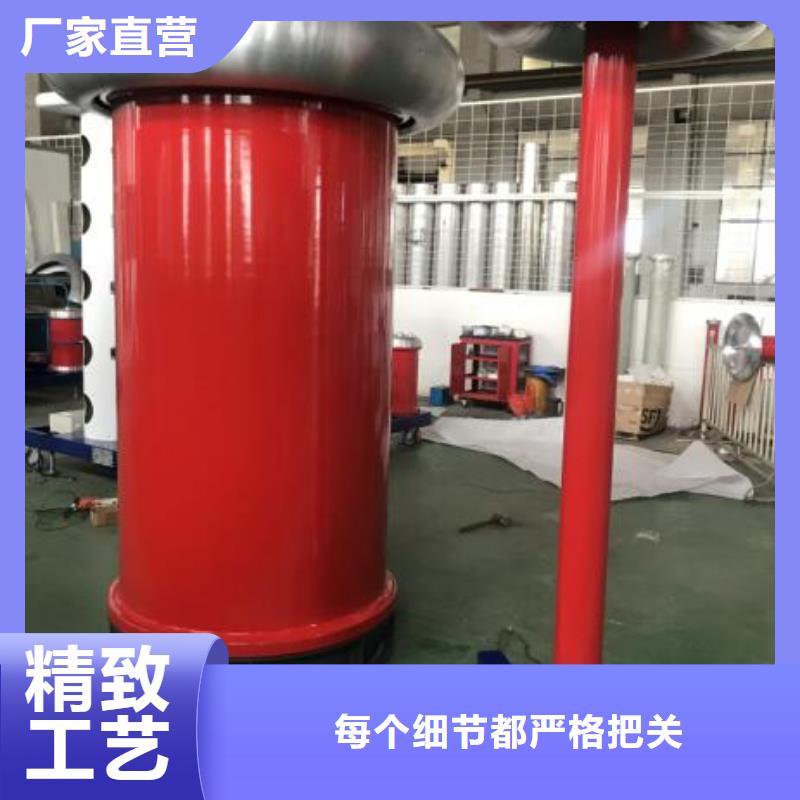

江蘇工頻高壓局放試驗裝置 干式變壓器感應局放試驗測試系統技術方案 一、適用范圍本設備主要用于部分35kV電壓等級以下電力變壓器倍頻耐壓、局部放電試驗。二、使用條件海拔高度:≤1000m環境溫度:-10℃~+40℃相對濕度:<90%(25℃時)使用環境:戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波,波形畸變率<3%設有一可靠接地點,接地電阻≤0.5Ω主要設備的技術參數(一)、TH-2010多通道局部放電檢測儀簡介TH-2010多通道局部放電檢測儀是我們繼TH-8001(MODEL-5)、TH-8201、TH-8601、TH-9801、 TH-2002型局部放電檢測儀后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能,又根據當今國內外局放儀研究領域的先進理論,參照國際電工委員會(IEC)標準,采用了先進電路,引用了先進技術,通過各地用戶廣泛試用后的不斷改進而成的,TH-2010多通道局部放電檢測儀比TH-8601、TH-9801、TH-2002局放儀在設計上更完善,使用上更方便,性能上更可靠。TH-2010多通道局部放電檢測儀具有靈敏度高,適用試品范圍廣,采用大面積示波管試驗波形顯示清晰,有高頻橢圓掃描(攝取功率小于1伏安),放大系統動態范圍大,頻帶組合多(九種),有輔助零標系統,放電量表具有線性、對數雙功能指針式表頭和數字式表頭,同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。局放儀具有體積小、重量輕,是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具,也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF-8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。
江蘇工頻高壓局放試驗裝置 電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡;其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同,也會逐漸出現裂縫;再有一些是在運行過程中有機高分子的老化,分解出各種揮發物,在高場強的作用下,電荷不斷地由導體進入介質中, 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡,在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示;其中Cc是模擬介質中產生放電間隙(如氣泡)的電容;Cb代表與Cc串聯部分介質的合成電容;Ca表示其余部分介質的電容。

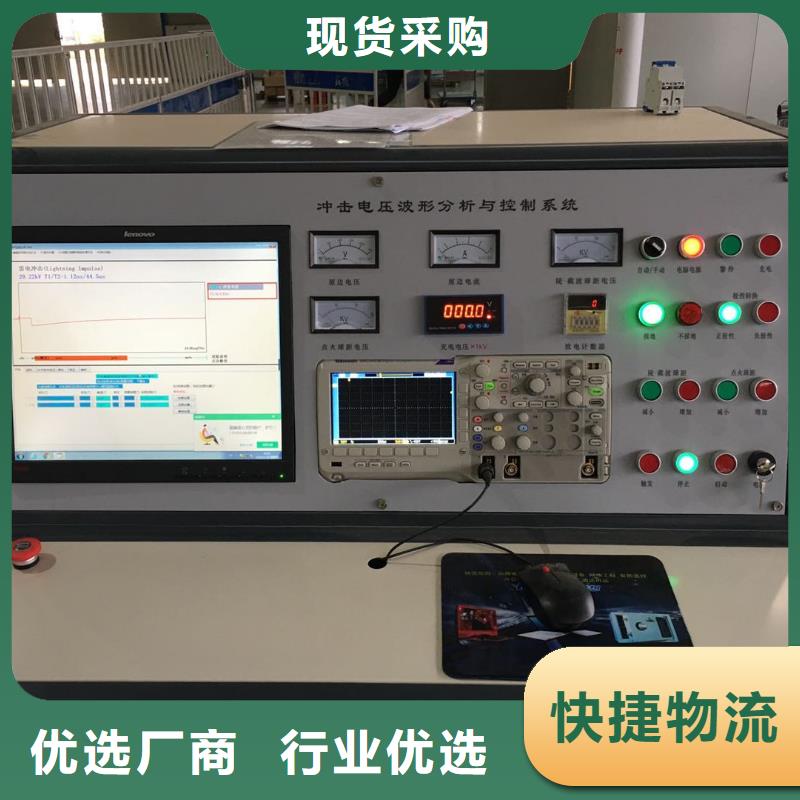

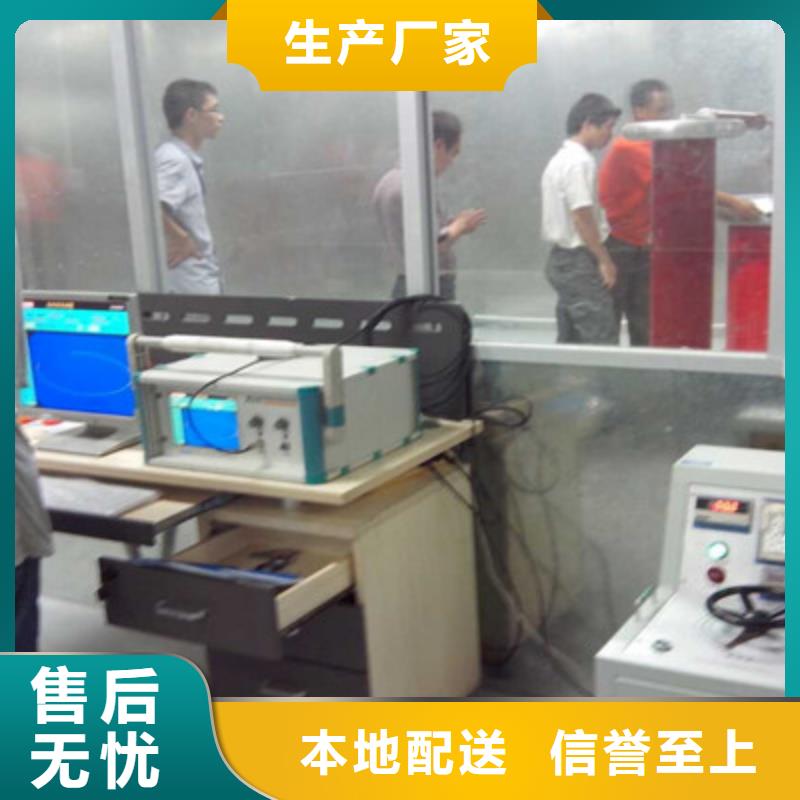

<江蘇>天正華意電氣設備有限公司 找江蘇工頻無局部放電試驗裝置生產廠家江蘇工頻高壓局放試驗裝置 系統工作原理:本機的局部放電測試原理是高頻脈沖電流測量法(ERA法)。試品Ca在試驗電壓下產生局部放電時,放電脈沖信號經藕合電容Ca送入輸入單元,由輸入單元拾取到脈沖信號,經低噪聲前置放大器放大,濾波放大器選擇所需頻帶及主放大器放大(達到所需幅值與產生零標志脈沖)后,在示波屏的橢圓掃描基線上產生可見的放電脈沖,同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間,并在這段時間內將示波屏的相應顯示區加亮,用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號,在示波屏上顯示零標脈沖,橢圓時基上兩個零標脈沖,通過時間窗的寬窄調節可確定試驗電壓的相位,試驗電壓大小由數字電壓表指示。
江蘇工頻高壓局放試驗裝置中高頻工業設備的干擾圖形。(圖5—13)波形特點:連續發生,僅出現在電源波形的半周內。原因:感應加熱裝置和頻率接近檢測頻率的超聲波發生器等。(11)鐵芯磁飽和諧波的干擾圖形波形特點:較低頻率的諧波振蕩,出現在兩個半周上,幅值隨試驗電壓升高而增大,不加電壓時消失,有重現性。原因:試驗系統各種鐵芯設備(試驗變壓器、濾波電抗器、隔離變壓器等)磁飽和產生的諧振。電極在電場方向機械移動的干擾圖形。(圖 5—15)波形特點:僅在試驗電壓的半周(正或負)上出現的與峰值對稱的兩個放電響應,幅值相等,而脈沖方向相反,起始電壓時兩個脈沖在峰值處靠得很近,電壓升高時逐漸分開,并可能產生新的脈沖訊號對。原因:電極的部分(尤其是金屬箔電極)在電場作用下運動。漏電痕跡和樹枝放電波形特點:放電訊號波形與一般典型圖象均不符合,波形不規則不確定。原因:玷污了的絕緣上漏電或絕緣局部過熱而致的碳化痕跡或樹枝通道。在放電測試中必須保證測試回路中其它元件(試驗變壓器、阻塞線圈、耦合電容器、電壓表電阻等)均不放電,常用的辦法是用與試品電容數量級相同的無放電電容或絕緣結構取代試品試驗,看看有無放電。了解了各種放電類型的波形特征,來源以及識別干擾后就可按具體情況采取措施排除干擾和正確地進行放電測量了。
<江蘇>天正華意電氣設備有限公司 找江蘇工頻無局部放電試驗裝置生產廠家江蘇工頻高壓局放試驗裝置 近幾年隨著國民經濟的發展,停電越來越難隨著狀態檢修的推廣帶電測試越來越重要超聲波探傷儀已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時,產生聲光電熱磁等物理現象。其中聲為超聲波,超聲波是20kHz以上的聲波,人耳聽不到,它以聲源為中心,以球面波的形式向周圍傳播。超聲波為機械波,不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法,比紅外攝像儀、紫外攝像儀更易優先發現局放故障,因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量,在廣采眾長,降低用戶購買成本的原則指導下,研發出了手持式超聲波局部放電巡檢定位儀裝置,填補了國內空白,適合在我國電力、鐵路、石化行業推廣,是狀態檢修的好幫手。
<江蘇>天正華意電氣設備有限公司江蘇工頻高壓局放試驗裝置 局放理論概述在開始我們的實驗以前,我們首先應該對局部放電有個初步的了解,為什么要測量局部放電?局部放電有什么危害?怎樣準確測量局部放電?有了上述理論基礎可以幫助我們理解測量過程中的正確操作。一、局部放電的定義及產生原因在電場作用下,絕緣系統中只有部分區域發生放電,但尚未擊穿,(即在施加電壓的導體之間沒有擊穿)。這種現象稱之為局部放電。局部放電可能發生在導體邊上,也可能發生在絕緣體的表面上和內部,發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對于被氣體包圍的導體附近發生的局部放電,稱之為電暈。由此 總結一下局部放電的定義,指部分的橋接導體間絕緣的一種電氣放電,局部放電產生原因主要有以下幾種
<江蘇>天正華意電氣設備有限公司江蘇工頻高壓局放試驗裝置 注意事項1.主回路電源容量應滿足輸出功率。2.在升壓時,切要觀察各表計是否正常情況下工作,嚴禁超負荷工作。3.所有接地為一點接地。4.設備嚴禁傾倒,缺油時嚴禁使用。5.外殼及鐵外殼的高壓套管,嚴禁碰撞、劃傷。6.整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7.設備調換環境時,環境相對溫差不得大于15℃。8.套管及外殼表面嚴禁覆水、冰、雪,室內設備嚴禁室外存貯使用。9.試驗結束后,設備控制臺鑰匙應撥出保管。10.本套設備應有專人操作,專人保管。11.在使用本套設備前,必須認真閱讀說明書,尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1.本套設備應放置在干燥、清潔的場地,不用時應做好防雨、雪、水、塵的防護工作,戶外型應做好防雷工作。2.對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3.運輸時設備應包裝好且用鋼絲繩緊固牢,此時應注意變壓器的裝車,防止運輸時,起步與剎車引起內部構件串動、松動、變形(方向根據提供的總裝配圖來定),繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障,用戶無法修理時,應及時通知供應商派人維修。下例圖與產品以實物為準。

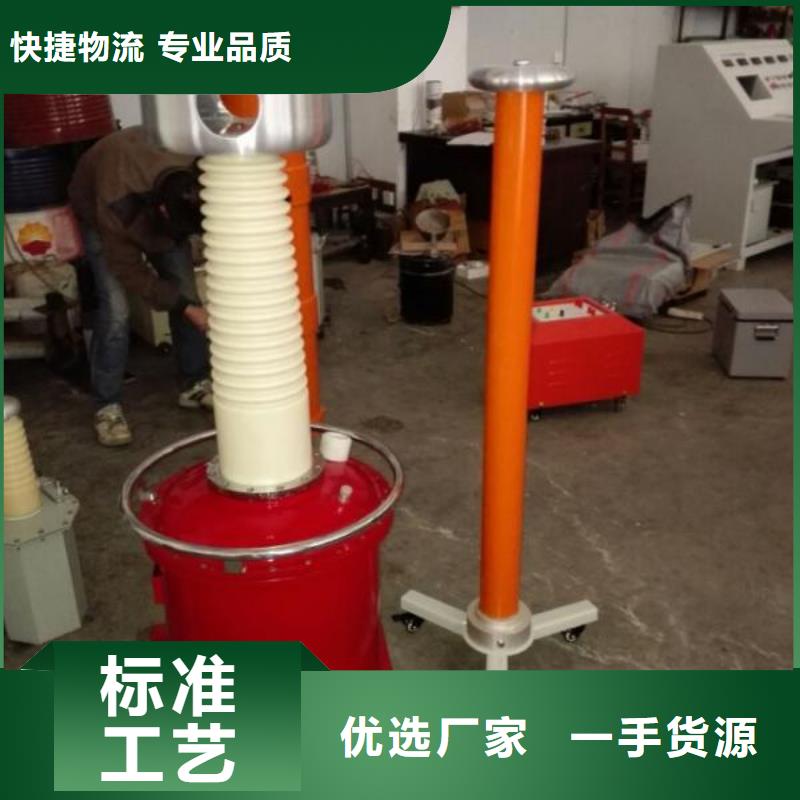

江蘇工頻高壓局放試驗裝置 技術參數1.局部放電量(絕緣筒式)A、10-120kV額定電壓(UH),在UH下局部放電量≤3-5PCB、250-300kV額定電壓(UH),在UH下局部放電量≤5PCC、350-750kV額定電壓(UH),在80%UH下局部放電量≤5PC,在UH≤10PCD、800KV-1500kV額定電壓(UH),在80%UH下局部放電量≤10PC2.串級試驗變壓器,兩節或三節電壓分布不均勻度≤5%3.允許運行時間,試驗變壓器在額定電壓額定電流下,從環境溫度開始,可運行30min,在三分之二額定電壓額定電流下,可連續運行4.單臺試驗變壓器阻抗為3%-12%,串接阻抗為5%-25%5.波形畸變率<3%6.其成套設備試驗裝置技術性能參數符合JB/T9641-1999《試驗變壓器》規定之要求!五、設備組成(僅供參考使用方法A、準備工作(1)選擇合適容量、電壓的電源(2)接線前將各設備合理就位,選擇好對周圍物體的絕緣距離。(3)按照項五設備組成圖選擇合適導線,正確接好每根連線。(4)接好各設備的接地線,特別注意接地點應為實際上的一點接地。B、開機前準備工作及手/自動操作程序(參照控制臺使用說明書)(1)復查A、“準備工作”中的(2)、(3)、(4)項(2)關閉試區大門(3)將控制臺手動/自動選擇開關24向左置于手動位置。(4)將耐壓時間繼電器P數碼撥盤撥至所需耐壓時間(如有1分鐘)。(5)將調壓速度調節旋鈕8逆時針旋到底。(6)用鑰匙將帶鎖開關22順時針旋轉90度,打開電源此時停止指示燈21和高壓側數字電壓表5,數碼管亮,指示控制柜已供電。(7)啟動按鈕20,此時20指示燈亮,和試品加壓10指示燈(如有一、二次開關柜應先合一次開關柜,再合二次開關柜)。(8)按升壓按鈕16,此時升壓指示燈16亮。
<江蘇>天正華意電氣設備有限公司 找江蘇工頻無局部放電試驗裝置生產廠家江蘇工頻高壓局放試驗裝置 此后,隨著外施電壓U(t)經過峰值Um后減小,外施電壓在氣泡中建立反方向電場,由于氣泡中殘存的內電場電壓方向與外電場方向相反,故外施電壓須經(Us+Ur))的電壓變化,才能使氣泡上的電壓達到擊穿電壓Vc,(假定正、負方向擊穿電壓Vc相等),產生一次局部放電。放電很快熄滅,氣泡中電壓瞬時降到殘余電壓Vr(也假定正、負方向相同)。外施電壓繼續下降,當再下降(Us-Ur)時,氣泡電壓就又達到Vc從而又產生一次局部放電。如此重復上述過程,直到外施電壓升到反向蜂值一Um的增量Δ不足以達到(Us-Ur)為止。外施電壓經過一Um峰值后,氣泡上的外電場方向又變為正方向,與氣泡殘余電壓方向相反,故外施電壓又須上升(Us+Ur)產生第—次放電,熄滅后,每經過Us—Ur的電壓上升就產生一次放電,重復前面所介紹的過程。如圖1—2所示。

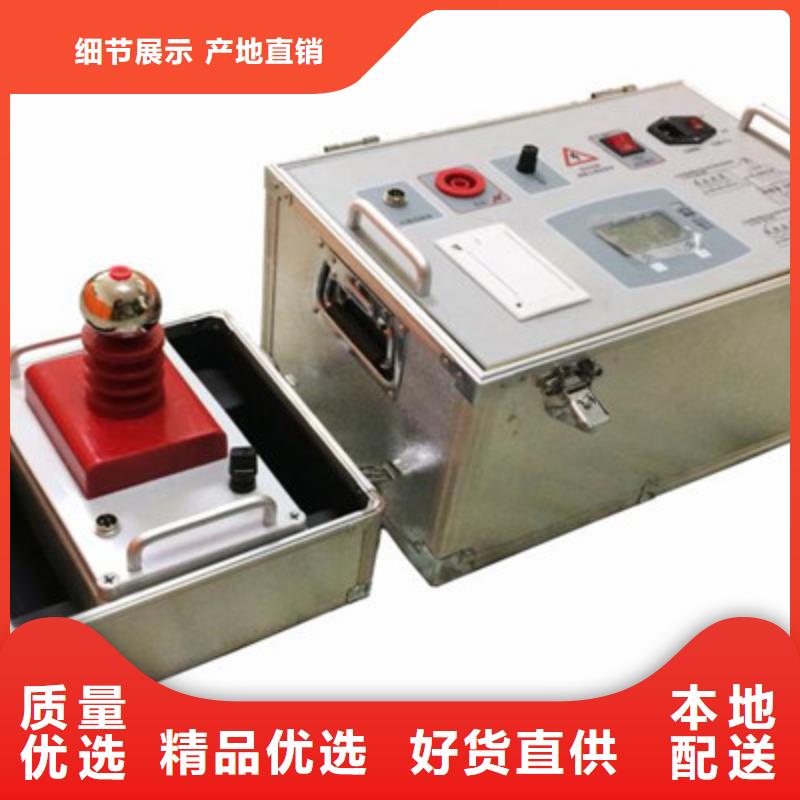

江蘇工頻高壓局放試驗裝置 校正脈沖發生器1、用途與適用范圍JZF—10校正脈沖發生器是一個小型的價廉的電池供電的局部放電校正器,它體積小,重量輕,便于攜帶,同步方便,適合作為大量的現場測試和工廠產品測試的校正脈沖發生器。它可以以三種放電量的注入范圍向試品兩端注入頻率為1.2KHz左右的校正脈沖。適合于國際電工委員會IEC—270所的任何一種試驗電路2、主要規格及技術參數輸出電荷量檔位:5 PC、10 PC、20 PC 、50PC極性:正負交替重復頻率:1.2KHz頻率變化范圍: >±100Hz脈沖上升沿時間: 100us注入電容:10PF 電容誤差 Ec≤±4%方波電壓幅度誤差 Eu≤±4%(50PC檔位)校正電荷誤差 Eq=(Eu2+Ec2)1/2 ≤±5%尺寸:160×125×50mm3重量:0.5kg電池:6F22 9V(三)、輸入單元使用說明1、概述:輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元,亦稱為檢測阻抗,本輸入單元能符合IEC270所的幾種局部放電的檢測方法(并聯法、串聯法、平衡法等)。本輸入單元采用高頻變壓器的雙調諧式輸入回路,初次級均為LCR回路,其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。2、檢測靈敏度及輸入單元允許電流值:參照TH-2010多通道局部放電檢測儀3、檢測阻抗的選擇:適當的選擇輸入單元可獲得較佳的檢測靈敏度,檢測阻抗的選擇原則是保證LCR檢測回路的諧振頻率F。落在所選擇的放大器頻帶內。簡單粗略的選擇方法是:從輸入單元初級電感兩端上向主回路看過去所具有的電容量(通常為試品電容與耦合電容的串聯值即試品電容與耦合電容的積除以它們的和),使其落在輸入單元銘牌上所標調諧電容范圍的中間值附近,這樣選出的輸入單元就是合適的輸入單元。所謂調諧電容中間值是指兩端電容值乘積的平方根,選擇接近這個值的輸入單元可得到的靈敏度。
江蘇工頻高壓局放試驗裝置中高頻工業設備的干擾圖形。(圖5—13)波形特點:連續發生,僅出現在電源波形的半周內。原因:感應加熱裝置和頻率接近檢測頻率的超聲波發生器等。(11)鐵芯磁飽和諧波的干擾圖形波形特點:較低頻率的諧波振蕩,出現在兩個半周上,幅值隨試驗電壓升高而增大,不加電壓時消失,有重現性。原因:試驗系統各種鐵芯設備(試驗變壓器、濾波電抗器、隔離變壓器等)磁飽和產生的諧振。電極在電場方向機械移動的干擾圖形。(圖 5—15)波形特點:僅在試驗電壓的半周(正或負)上出現的與峰值對稱的兩個放電響應,幅值相等,而脈沖方向相反,起始電壓時兩個脈沖在峰值處靠得很近,電壓升高時逐漸分開,并可能產生新的脈沖訊號對。原因:電極的部分(尤其是金屬箔電極)在電場作用下運動。漏電痕跡和樹枝放電波形特點:放電訊號波形與一般典型圖象均不符合,波形不規則不確定。原因:玷污了的絕緣上漏電或絕緣局部過熱而致的碳化痕跡或樹枝通道。在放電測試中必須保證測試回路中其它元件(試驗變壓器、阻塞線圈、耦合電容器、電壓表電阻等)均不放電,常用的辦法是用與試品電容數量級相同的無放電電容或絕緣結構取代試品試驗,看看有無放電。了解了各種放電類型的波形特征,來源以及識別干擾后就可按具體情況采取措施排除干擾和正確地進行放電測量了。

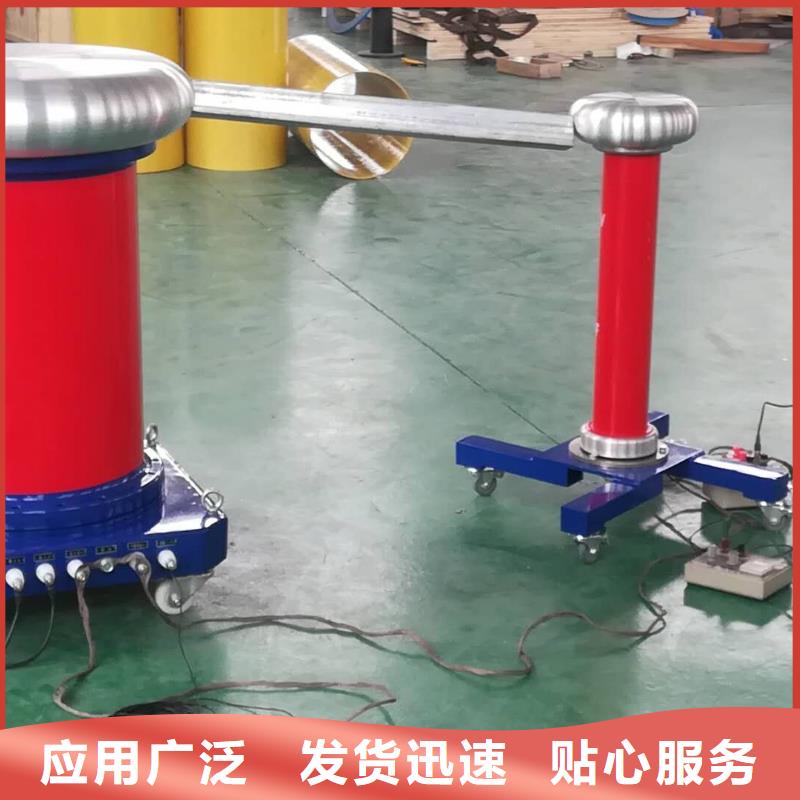

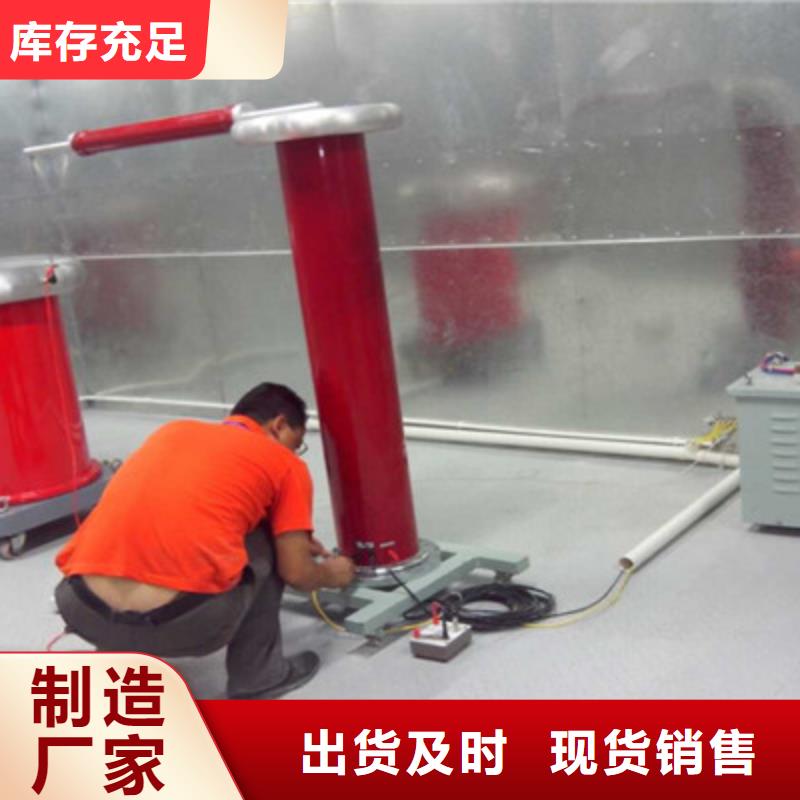

江蘇工頻高壓局放試驗裝置 局部放電測試電路的三種基本接法及優缺點。并聯法)串聯法 平衡法(1)標準試驗電路,又稱并聯法。適合于必須接地的試品。其缺點是高壓引線對地雜散電容并聯在 CX上,會降低測試靈敏度。(2)接法的串聯法,其要求試品低壓端對地浮置。其優點是變壓器入口電容、高壓線對地雜散電容與耦合電容CK并聯,有利于提高試驗靈敏度。缺點是試樣損壞時會損壞輸入單元。(3)平衡法試驗電路:要求兩個試品相接近,至少電容量為同一數量級其優點是外干擾強烈的情況下,可取得較好抑制干擾的效果,并可變壓器雜散電容的影響,而且可做大電容試驗。缺點是須要兩個相似的試品,且當產生放電時,需設法判別是哪個試品放電。值得提出的是:由于現場試驗條件的限制(找到兩個相似的試品且要保證一個試品無放電不太容易),所以在現場平衡法比較難實現,另外,由于采用串聯法時,如果試品擊穿,將會對設備造成比較大的損害,所以出于對設備保護的想法,在現場試驗時一般采用并聯法。
