    變壓器局放測試裝置品牌企業
    相關產品:
天正華意電氣設備(江蘇省分公司) 1
  • 企業已認證
  • 個人實名未認證
  • 手機已認證
  • “變壓器局放測試裝置品牌企業”詳細信息
以下是:江蘇省變壓器局放測試裝置品牌企業的產品參數
產品參數
產品價格555/臺
發貨期限1
供貨總量1000
運費說明含運費
小起訂1
質量等級0.05
是否廠家
產品材質鋁合金
產品品牌青島天正華意電氣
產品規格158
發貨城市青島
產品產地青島
加工定制
產品型號TH
可售賣地全國
產品重量2
產品顏色
質保時間三年
外形尺寸158
適用領域電力電氣
質量認證9000
產品功率6
工作溫度45
范圍變壓器局放測試裝置供應范圍覆蓋江蘇省 南京市、蘇州市、連云港市、無錫市、常州市、淮安市、徐州市、鹽城市、鎮江市、南通市、泰州市、宿遷市、揚州市等區域。
【天正華意】為您提供蘇州手持直流電阻測試儀、無錫大電流發生器、常州互感器伏安特性測試儀、淮安工頻交流耐壓試驗裝置、鎮江直流電阻測試儀、南通電纜故障測試儀、泰州直流電阻測試儀等多元產品與服務。在江蘇省采買變壓器局放測試裝置品牌企業天正華意電氣設備(江蘇省分公司),無論您是個人用戶還是企業采購,我們都將竭誠為您服務。品質保證,價格優惠,廠家直銷,歡迎有需要的客戶來電。聯系人:楊經理,地址:《平度市平安路2號》。 江蘇省 江蘇省建省始于清代初年,取江寧府、蘇州府兩府之首字而得名。江蘇是中華民族和中華文明的重要發祥地,擁有“吳文化”“金陵文化”“淮揚文化”“楚漢文化”等多元文化及地域特征,共擁有13座歷史文化名城。江蘇跨江濱海,湖泊眾多,地勢平坦,地貌由平原、水域、低山丘陵構成;東臨黃海,地跨長江、淮河兩大水系。江蘇地理上跨越南北,氣候、植被同時具有南方和北方的特征。
江蘇變壓器局放測試裝置品牌企業 <江蘇>天正華意電氣設備有限公司

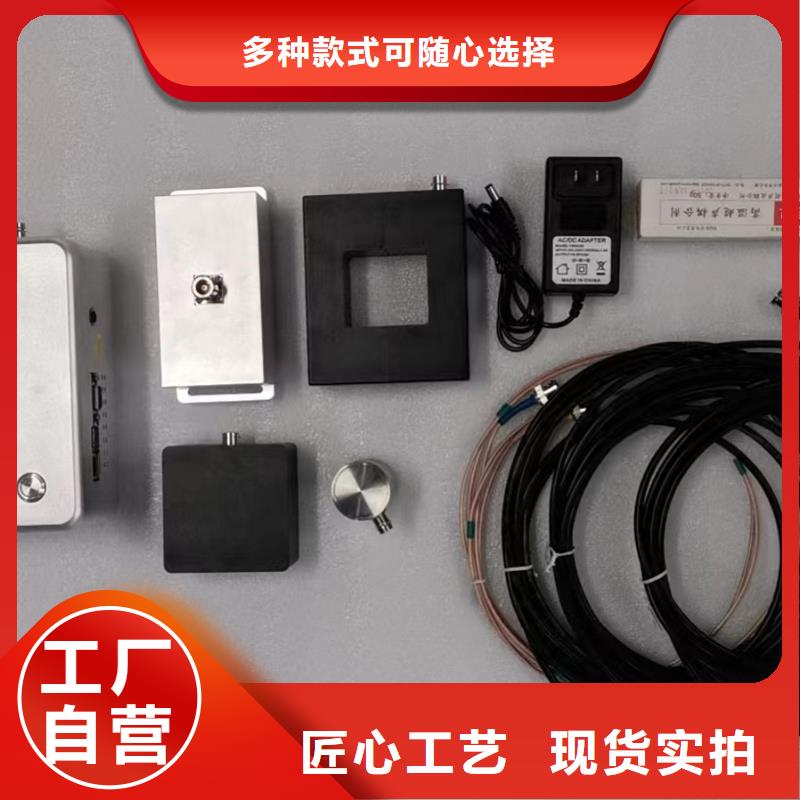

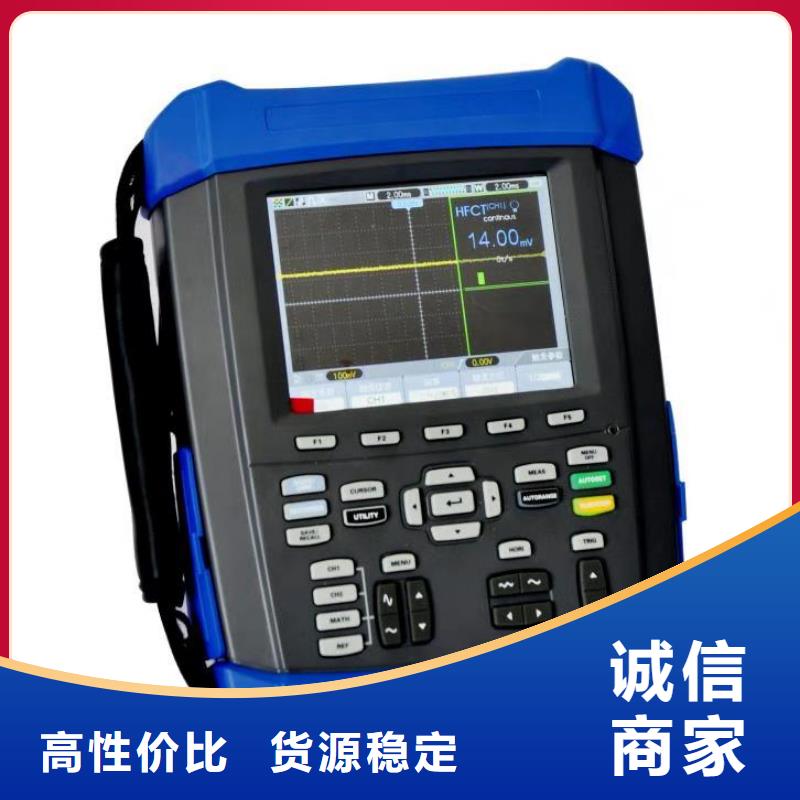

江蘇手持式超聲波局部放電檢測儀產品主要特點介紹 1、抗干擾能力較強,檢測數據準確2、高靈敏度的傳感器,能夠靈敏反映設備內部的局部放電狀態1)超聲傳感器采用目前進的技術,實際應用驗證,可檢測到微弱的放電信號,確保可以有效檢測到高壓設備內部的局部放電信號。2)復合式TEV傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料,內置接收電極,與開關柜柜壁形成電容,可將柜內放電信號耦合到傳感器中進行信號處理,確保可以有效檢測到開關柜內部的局部放電信號。3)高頻電流互感器采用有源零磁通設計原理,不僅能夠滿足mA電流信號的采集,而且具有很強的抗干擾能力。4)局部放電定位探測器能夠通過組合式傳感器檢測高壓電纜的局部放電信號,同時具備高頻電場、超聲波檢測方法,傳感器與主機間采用同軸電纜連接,有效避免了現場各種電磁干擾對檢測數據的影響。同時保證人身。3、安裝簡單方便自吸附式超聲傳感器可直接吸附在高壓設備的外壁上,操作簡單而且。高頻電流互感器為圓形或矩形開口式設計,便于卡裝在不同接地線上。局部放電定位探測器能夠操作簡單方便,檢測時探測器與被試品無任何接線,被試品無需停電,可通過非接觸方式檢測電纜局放信號。4、連接簡單方便系統可選擇采用多種連接方式,傳感器與主機之間可選用BNC、SMA接口兩種方式,便于使用(默認為BNC接口方式)。5、裝置內置大容量鋰電池,可長時續航本裝置有蓄電池和外接電源兩種供電方式,使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測,蓄電池的持續工作時間不低于4小時;如需長時間連續使用只需提供AC220V±10%交流電源即可。


江蘇手持式超聲波局部放電檢測儀依據標準本儀器引用的標準主要有:DL/T500-2009電壓檢測儀使用技術條件GB/T4208-2008外殼防護等級的分類(IP代碼)GB/T2423.1-2001電工電子產品基本環境試驗規程 試驗 A: 低溫試驗方法GB/T2423.2-2001電工電子產品基本環境試驗規程 試驗 B: 高溫試驗方法GB/T2423.4-1993電工電子產品基本環境試驗規程 試驗 Db: 交變濕熱試驗方法GB/T2423.5-1995電工電子產品環境試驗 第2部分:試驗方法 試驗Ea和導則:沖擊試驗方法GB/T2423.10-1995電工電子產品環境試驗 第2部分:試驗方法 試驗Fc和導則:振動 (正弦)試驗方法GB/T17626.2-2006電磁兼容性試驗和測量技術 靜電放電抗擾度性試驗(IEC 61000-4-2:1995)GB/T17626.3-2006電磁兼容性試驗和測量技術 射頻電磁場輻射抗擾度試驗( IEC 61000-4-3:1995)GB/T17626.4-2008電磁兼容性 試驗和測量技術 快速瞬變電脈沖群抗擾度試驗( IEC 61000-4-4:1995)GB/T17626.5-2008電磁兼容性試驗和測量技術 浪涌(沖擊)抗擾度試驗( IEC 61000-4-5:1995)GB/T17626.11-1999電磁兼容性試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗( IEC 61000-4-11:1994)GB/T17626.7-1998電磁兼容試驗和測量技術供電系統及所連設備諧波、諧間波的測量和測量儀器導則GB/T19862-2005工業自動化儀表絕緣電阻、絕緣強度技術要求和試驗方法3、功能說明本儀器主要由主機、傳感器和電纜線組成,主機外觀如圖1:圖1 主機3.1主機內置高速AD采集卡、TFT液晶顯示器、主處理器和鋰電池及其管理板。使用FPGA對高速采樣芯片進行控制,如啟動采樣、停止采樣、數據同步、高速數據存取以及數據通信。

<江蘇>天正華意電氣設備有限公司 江蘇變壓器局放測試裝置品牌企業
江蘇變壓器局放測試裝置品牌企業 <江蘇>天正華意電氣設備有限公司

江蘇手持式超聲波局部放電檢測儀主機操作說明4.1 主機面板介紹CHARGE:主機的電源供給,將巡檢測試儀主機電源接在(AC220V/50HZ)的電源插座上進行充電。EXT-SYS:用于外同步接線。CH1:將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2:將傳感器檢測到的信號高壓設備放電信號輸入主機。CH3:將傳感器檢測到的信號高壓設備放電信號輸入主機。CH4:將傳感器檢測到的信號高壓設備放電信號輸入主機。主機后的開機鍵:打開開關主機開始運行(需要長按時間至少在1s以上)。左側傳感供電開關:主機接有源傳感器時的供電開關 主機接線介紹巡檢測試儀主機電源線可不接,內置電池可正常持續工作時間不低于4小時;當主機電池沒電無法正常工作時,可將巡檢測試儀主機電源接在(AC220V/50HZ)的電源插座上進行充電。 五、傳感器接線方法5.1 超高頻傳感器(UHF)此傳感器主要用在對GIS設備進行局部放電檢測。具體操作如下:取BNC-BNC同軸電纜一條,一端連接主機CH1或CH2,另一端連接超高頻傳感器的BNC輸出端(如圖5.1所示)。圖5.15.2 超聲波傳感器此傳感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測,具體操作如下:取BNC-BNC同軸電纜一條,一端連接主機CH1或CH2,另一端連接超聲波傳感器BNC輸出端(如圖5.3所示)。圖5.35.3 高頻電流互感器此互感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測。具體操作如下:取BNC-BNC同軸電纜一條,一端連接主機CH1或CH2,另一端連接高頻電流互感器BNC輸出端(如圖5.4所示)。圖5.45.4 TEV傳感器 此傳感器主要用在對高壓開關柜進行局部放電檢測,具體操作如下:復合式TEV電信號連接方式取BNC-SMA同軸電纜一條,將BNC端連接主機CH1或CH2,另一端連接復合式TEV傳感器SMA頭標有“OUT+12V”端

<江蘇>天正華意電氣設備有限公司 江蘇變壓器局放測試裝置品牌企業

江蘇手持式超聲波局部放電檢測儀依據標準本儀器引用的標準主要有:DL/T500-2009電壓檢測儀使用技術條件GB/T4208-2008外殼防護等級的分類(IP代碼)GB/T2423.1-2001電工電子產品基本環境試驗規程 試驗 A: 低溫試驗方法GB/T2423.2-2001電工電子產品基本環境試驗規程 試驗 B: 高溫試驗方法GB/T2423.4-1993電工電子產品基本環境試驗規程 試驗 Db: 交變濕熱試驗方法GB/T2423.5-1995電工電子產品環境試驗 第2部分:試驗方法 試驗Ea和導則:沖擊試驗方法GB/T2423.10-1995電工電子產品環境試驗 第2部分:試驗方法 試驗Fc和導則:振動 (正弦)試驗方法GB/T17626.2-2006電磁兼容性試驗和測量技術 靜電放電抗擾度性試驗(IEC 61000-4-2:1995)GB/T17626.3-2006電磁兼容性試驗和測量技術 射頻電磁場輻射抗擾度試驗( IEC 61000-4-3:1995)GB/T17626.4-2008電磁兼容性 試驗和測量技術 快速瞬變電脈沖群抗擾度試驗( IEC 61000-4-4:1995)GB/T17626.5-2008電磁兼容性試驗和測量技術 浪涌(沖擊)抗擾度試驗( IEC 61000-4-5:1995)GB/T17626.11-1999電磁兼容性試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗( IEC 61000-4-11:1994)GB/T17626.7-1998電磁兼容試驗和測量技術供電系統及所連設備諧波、諧間波的測量和測量儀器導則GB/T19862-2005工業自動化儀表絕緣電阻、絕緣強度技術要求和試驗方法3、功能說明本儀器主要由主機、傳感器和電纜線組成,主機外觀如圖1:圖1 主機3.1主機內置高速AD采集卡、TFT液晶顯示器、主處理器和鋰電池及其管理板。使用FPGA對高速采樣芯片進行控制,如啟動采樣、停止采樣、數據同步、高速數據存取以及數據通信。

<江蘇>天正華意電氣設備有限公司 江蘇變壓器局放測試裝置品牌企業 江蘇變壓器局放測試裝置品牌企業 <江蘇>天正華意電氣設備有限公司

江蘇手持式超聲波局部放電檢測儀裝置內置大容量鋰電池,可長時續航本裝置有蓄電池和外接電源兩種供電方式,使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測,蓄電池的持續工作時間不低于4小時;如需長時間連續使用只需提供AC220V±10%交流電源即可。三、技術指標3.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能,適用于變壓器、GIS、開關柜、電纜等高壓電氣設備的局放帶電巡檢。3.2 產品技術規范和標準1)IEC60270 《局部放電測量》2)GB/T7354 《局部放電測量》3.3 使用環境1)環境溫度: -10℃~50℃2)相對濕度:≤95%。3)海拔高度:≤1000m3.4 主機技術參數測量通道:2個獨立測量通道,每個通道支持光、電雙輸入模式采樣精度:12Bit采樣速率:每通道60MHz檢測靈敏度:1pC測量范圍:1pC~100nC本量程非線性誤差: ≤±5%可測試品的電容量范圍: 6pF~250μF抗電壓沖擊能力:2500V,信號端口端,電源端,對地(正、負)充電電源: AC220V±10%;頻率50Hz;功率<50W內置可充電電池:連續工作4小時以上3.5 傳感器技術參數 3.5.1 超高頻傳感器 檢測頻帶 300MHz~1.5GHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 1dB增益 >65dbm3.5.2 接觸式超聲傳感器 檢測頻帶 20kHz~120kHz信號傳輸方式 50Ω同軸電纜有效靈敏度 10pC3.5.3 高頻電流互感器檢測頻帶 10kHz~30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC3.5.4 TEV傳感器 測量信號 超聲信號、電信號超聲測量頻帶 20kHz~120kHz(中心頻率為40kHz)TEV測量頻帶 10MHz-100MHz 四、主機操作說明4.1 主機面板介紹CHARGE:主機的電源供給,將巡檢測試儀主機電源接在(AC220V/50HZ)的電源插座上進行充電。EXT-SYS:用于外同步接線。ON:打開開關主機開始運行(需要長按時間至少在6s以上)。CH1:將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2:將傳感器檢測到的信號高壓設備放電信號輸入主機。紅色船型開關:主機接有源傳感器時的供電開關。



江蘇手持式超聲波局部放電檢測儀尊敬的用戶:感謝您購買本公司TH-9029UHF局部放電巡檢儀。在您初次使用該產品前,請詳細閱讀使用說明書。該儀器用于探測中/高壓(MV/HV)設備中的局部放電源。如果沒有探測到放電,其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期,絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電,應立即通知對設備負責的相關單位。警告:?始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ?嚴格遵守當地規則。 ?附近有雷暴天氣時,不得進行測量。 ?不得在爆炸環境中操作儀器或附件。 ?使用產品時,請按說明書規范操作。?儀器電池報警后請關機充電。?未經允許,請勿開啟儀器,這會影響產品的保修。自行拆卸廠方概不負責。?存放保管本儀器時,應注意環境溫度和濕度,放在干燥通風的地方為宜,要防塵、防潮、防震、防酸堿及腐蝕氣體。?儀器運輸時應避免雨水浸蝕嚴防碰撞和墜落。本手冊內容沒有書面許可,任何部分都不許以任何(電子的或紙質的)形式、方法或以任何目的而進行傳播。

<江蘇>天正華意電氣設備有限公司 江蘇變壓器局放測試裝置品牌企業 <江蘇>天正華意電氣設備有限公司

江蘇手持式超聲波局部放電檢測儀顯示器存儲功能操作方法:(液晶顯示器顯示界面)模式選擇 AUTO/SIGN/NONE連續檢測/單次檢測/慢掃描伏值/Div 通過移動鍵調整伏值參數的大小。時間/Div 通過移動鍵調整時間參數的大小。(文件存儲 FS) 當光標處于此位置時,在分貝值顯示區域(右下角)會出現如Save File001標識,按“ ”鍵進行存儲。(文件調入FL) 當光標處于此位置時,在分貝值顯示區域(右下角)會出現如Load File001標識,按“ ”鍵進行存儲。采樣平均次數(Nm) 當光標處于此位置時,在分貝值顯示區域(右下角)會出現如NUMave=025標識,移動上、下鍵改變數值的大小,調整顯示波形的采樣頻率。電池狀態 電池電量指示。時間顯示區 通過移動調整時間。分貝值顯示 用于dB值顯示。運行/暫停 按“ ”鍵進行運行、暫停切換狀態。左右兩鍵為移動光標鍵。①顯示屏從左上角開始個方框為顯示模式,開機后不用操作,讓其處于NONE模式即可。②第二、三個方框為縱、橫坐標尺度,當光標在其上時,按+、-鍵可改變大小(其中縱坐標要改變尺度大小,需長按+、-鍵)。③第四個方框FS為存儲,當光標在其上時,按+、-鍵可選擇要存儲的位置文件,存儲則按M鍵。存儲方式是覆蓋(無需刪除),顯示器在正常工作的情況下,按下M鍵,存儲成功則存儲的位置跳向下一個文件。④第五個方框FL為讀取,當光標在其上時,按+、-鍵可選擇要讀取的文件,M鍵為確認鍵。顯示的紫色波形為讀取波形。也可連接計算機通過專用軟件讀取波形。⑤第六、八個框不用操作。⑥第七個框Nm為dB值顯示的采樣平均數,按+、-鍵可改變平均的個數。⑦左下角為顯示時間框,通過移動光標以及按+、-鍵可設置時間。開機后都要重新設置時間,便于讀取數據時查看日期。⑧右上角為電池狀態。右下角方框為顯示器運行狀態。上方的按鍵為暫停鍵。

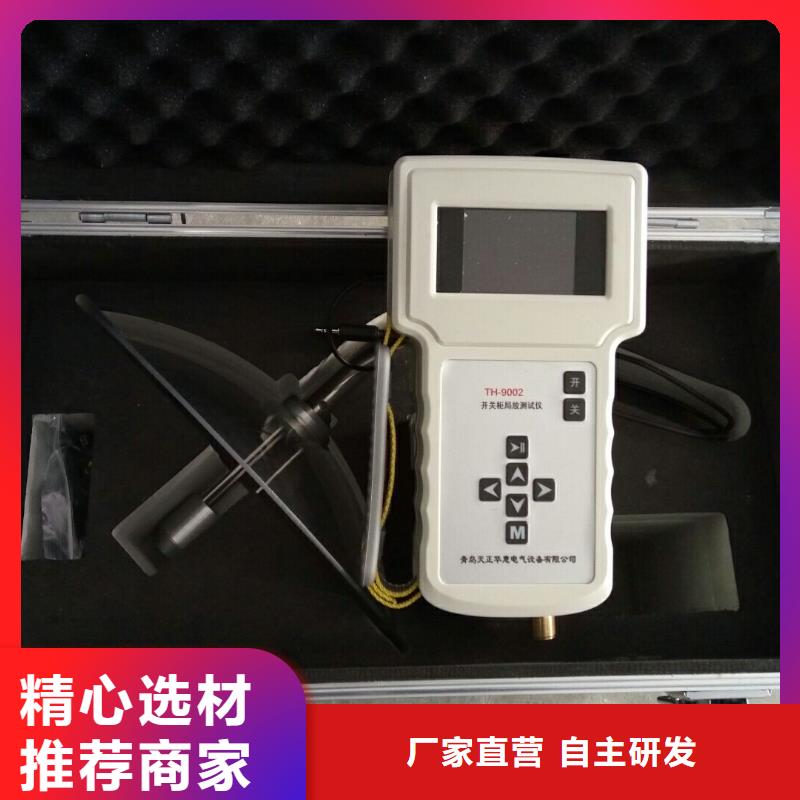

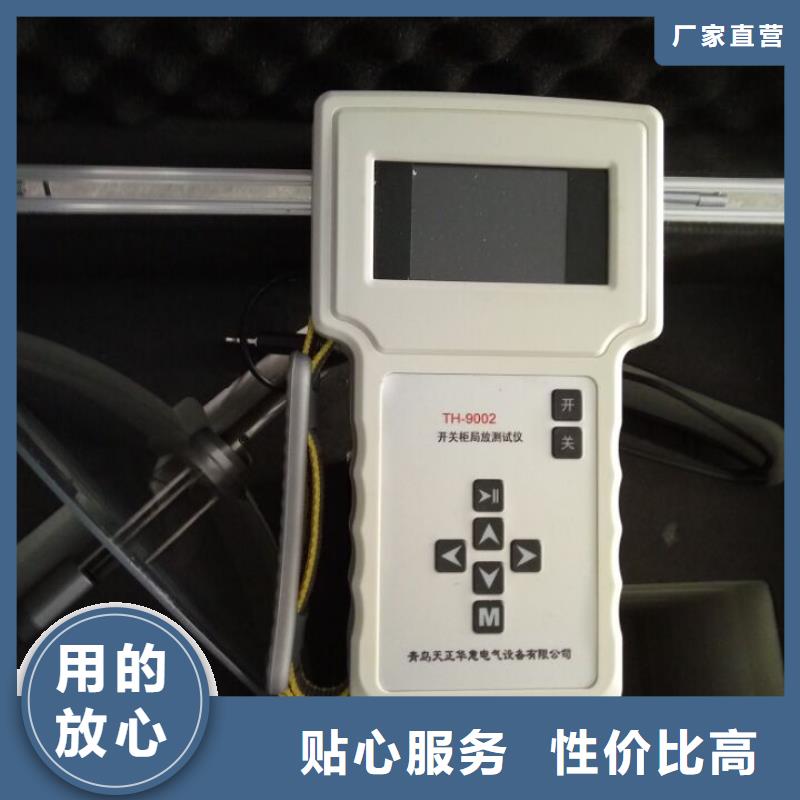

江蘇手持式超聲波局部放電檢測儀采用標準本手持式局放測試儀(TH-9003)的設計采用以下標準:GB/T 7354-2003局部放電測量;GB 4793.1-2007 測量、控制和實驗室用電氣設備的要求 第1部分:通用要求;GB/T 2423.8-1995 電工電子產品基本環境試驗規程;GB 2900電工名詞術語;GB/T 16927 高電壓試驗技術;DL/T 356-2010局部放電測量儀校準規范;DL/T 417-2006電力設備局部放電現場測量導則;IEC1000電磁兼容性。二、操作注意1、使用儀器之前,請仔細閱讀本使用說明書。2、在試驗過程中,不同的傳感器測量時,應在“參數設置”項中正確設置參數,以確保測量準確。3、檢測過程中若需更換傳感器檢測,需將“輸出電壓”關閉。4、在儀器使用過程中,設備需輕拿輕放,避免磕碰。5、實驗完畢后,請及時關閉電源并對主機進行充電。三、概 述TH-9003手持式局放測試儀是我公司技術人員根據多年局放檢測經驗,適用于對高壓設備局部放電在線檢測及定位。該系統配備復合式TEV傳感器、超高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號。系統采用多級檢波降頻技術來降低放電信號的頻率,同時采用高速AD轉換電路完成信號的數字化,并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。該儀器可在設備運行狀態下進行安裝檢測,對設備的正常運行沒有任何影響,便于工作人員及時對開關柜的運行狀態進行評估,大大提高設備運行的可靠性、性和有效性。TH-9003手持式局放測試儀由測試儀主機、專用局部放電檢測軟件、復合式TEV傳感器、超聲波傳感器、高頻電流互感器、超高頻傳感器以及連接線組成。

<江蘇>天正華意電氣設備有限公司 江蘇變壓器局放測試裝置品牌企業

江蘇手持式超聲波局部放電檢測儀裝置內置大容量鋰電池,可長時續航本裝置有蓄電池和外接電源兩種供電方式,使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測,蓄電池的持續工作時間不低于4小時;如需長時間連續使用只需提供AC220V±10%交流電源即可。三、技術指標3.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能,適用于變壓器、GIS、開關柜、電纜等高壓電氣設備的局放帶電巡檢。3.2 產品技術規范和標準1)IEC60270 《局部放電測量》2)GB/T7354 《局部放電測量》3.3 使用環境1)環境溫度: -10℃~50℃2)相對濕度:≤95%。3)海拔高度:≤1000m3.4 主機技術參數測量通道:2個獨立測量通道,每個通道支持光、電雙輸入模式采樣精度:12Bit采樣速率:每通道60MHz檢測靈敏度:1pC測量范圍:1pC~100nC本量程非線性誤差: ≤±5%可測試品的電容量范圍: 6pF~250μF抗電壓沖擊能力:2500V,信號端口端,電源端,對地(正、負)充電電源: AC220V±10%;頻率50Hz;功率<50W內置可充電電池:連續工作4小時以上3.5 傳感器技術參數 3.5.1 超高頻傳感器 檢測頻帶 300MHz~1.5GHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 1dB增益 >65dbm3.5.2 接觸式超聲傳感器 檢測頻帶 20kHz~120kHz信號傳輸方式 50Ω同軸電纜有效靈敏度 10pC3.5.3 高頻電流互感器檢測頻帶 10kHz~30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC3.5.4 TEV傳感器 測量信號 超聲信號、電信號超聲測量頻帶 20kHz~120kHz(中心頻率為40kHz)TEV測量頻帶 10MHz-100MHz 四、主機操作說明4.1 主機面板介紹CHARGE:主機的電源供給,將巡檢測試儀主機電源接在(AC220V/50HZ)的電源插座上進行充電。EXT-SYS:用于外同步接線。ON:打開開關主機開始運行(需要長按時間至少在6s以上)。CH1:將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2:將傳感器檢測到的信號高壓設備放電信號輸入主機。紅色船型開關:主機接有源傳感器時的供電開關。

<江蘇>天正華意電氣設備有限公司

江蘇手持式超聲波局部放電檢測儀 超聲波(US)法檢測原理局部放電發生前,放電點周圍的電場力絕緣介質的機械應力和粒子力處于相對平衡狀態。局部放電發生時電荷的快速釋放或遷移使電場發生改變,打破了平衡狀態,引起周圍粒子發生震蕩性機械運動,從而產生聲音或振動信號,如圖4-2所示。超聲波法通過在設備腔體外壁上安裝超聲波傳感器來測量局部放電信號。該方法特點是傳感器與地理設備的電氣回路無任何聯系,不受電器方面的干擾,但在現場使用時容易受周圍環境噪聲或設備機械振動的影響。由于超聲信號在電力設備常用絕緣材料中的衰減較大,超聲波檢測法的檢測范圍有限,但具有定位準確度高的優點。局部放電產生的聲波的頻譜很寬,可以從幾十Hz 到幾MHz,其中頻率低于20kHz的信號能夠被人耳聽到而高于這一頻率的超聲波信號必須用超聲波傳感器才能接收到。通過測量超聲波信號的聲壓大小,推測放電的強弱。此外超聲波法還具有可探測不同類型的故障,如懸浮、、沿面等,可在線檢測不影響設備正常運行,具有很高的靈敏度,良好的抗電磁干擾能力以及具有定位準確度高等優點。

<江蘇>天正華意電氣設備有限公司 江蘇變壓器局放測試裝置品牌企業

江蘇手持式超聲波局部放電檢測儀 非接觸超聲法將傳感器放在設備外殼縫隙處,適用于高壓開關柜、環網柜的局放檢測,能有效檢出氣體雜質,技術參數:檢測頻率:中心頻率40kHz;測量范圍:0~80dBμV;靈敏度:-65dB(0dB = 1volt/ubar?有效值SPL)。2.3.3 超聲法a)、接觸式超聲傳感器將傳感器貼在外殼表面,適用于GIS、變壓器、全絕緣開關柜(環網柜)的局放檢測,能有效檢出固體絕緣缺陷,技術參數:檢測頻率:20~200kHz;測量范圍:0-30mV;靈敏度:≤5 Pc。b)、非接觸式超聲傳感器將非接觸式超聲傳感器正對開關柜,等電氣設備的的縫隙處,可有效檢測出開關柜等非封閉設備的絕緣缺陷;諧振頻率:40kHz;動態范圍:-6~80dBuV。2.3.4 UHF超高頻法將傳感器置于盆式絕緣子處,適用于GIS、HGIS局放檢測技術參數:檢測頻率:300~1500MHz;靈敏度:≤1PC(實驗室環境)。2.3.5 暫態地電壓(TEV)法將傳感器貼在開關柜外殼表面,適用于高壓開關柜(環網柜)的局放檢測,技術參數:信號采集:電容耦合;頻率范圍:3~100MHz;測量范圍:0~60dB/mV;靈敏度:1mV。

江蘇變壓器局放測試裝置品牌企業 <江蘇>天正華意電氣設備有限公司

江蘇手持式超聲波局部放電檢測儀近幾年隨著國民經濟的發展,停電越來越難隨著狀態檢修的推廣帶電測試越來越重要已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時,產生聲光電熱磁等物理現象。其中聲為超聲波,超聲波是20kHz以上的聲波,人耳聽不到,它以聲源為中心,以球面波的形式向周圍傳播。超聲波為機械波,不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法,紅外攝像儀、紫外攝像儀更易優先發現局放故障,因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量,在廣采眾長,降低用戶購買成本的原則指導下,研發出了手持式超聲波局部放電巡線儀裝置,填補了國內空白,適合在我國電力、鐵路、石化行業推廣,是狀態檢修的好幫手。二、功能及特點1、功能(1)本產品新增溫濕度顯示、GPS定位功能。(2)本產品有車載巡線功能,巡線速度為30邁左右 。(3)對運行變壓器、GIS等高壓一次設備不接觸掃描,發現并定位外部放電;(4)對變壓站開放(露天)設備帶電掃描,發現并定位各種放電(電暈、電弧、閃絡、爬電、斷線、拉弧等);(5)對運行中的高壓開關柜掃描,發現并定位局部放電、螺絲松動等故障;(6)發現并定位鐵塔上的絕緣子放電,露天電纜頭的爬電,地下電纜的局部放電;(7)在電力系統的交接及性試驗中,主變及GIS的局放試驗中,用該裝置配合局放儀使用,如有局部放電,可區分是內部放電還是外部放電,如是外部放電,可定位具體的放電點;(8)大型油漬式變壓器及GIS等生產廠家的出廠試驗中,該裝置在局放試驗中配合局放儀使用,如有放電,在局放儀的屏幕上不能看出是內部放電還是外部放電,用手持式巡線儀進行掃描。可很快發現并定位外部放電,如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗,用該裝置配合局放試驗儀使用,能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描,無論是內部放電還是外部放電,都能準而快地發現并定位;(9)大型機械設備軸承,因潤滑不良產生的機械故障,用該裝置可檢測并定位;(10)高壓密封氣體液體的泄漏檢測;

<江蘇>天正華意電氣設備有限公司

江蘇手持式超聲波局部放電檢測儀數據保存設置在主界面菜單欄處選擇《文件》->《保存選項》(如圖6.3所示),(其中《打開路徑》菜單是打開《保存選項》中設置的文件夾)彈出保存選項對話窗口。點擊保存路徑后的按鈕可以進行保存路徑選擇。可以設置波形圖像的保存格式,設置好后點擊應用并退出。(注意:試驗數據保存在此設定的路徑下)圖6.3 保存選項菜單圖6.4 保存選項窗口6.3 《視圖》菜單在主界面菜單欄處選擇《視圖》->《顯示縮放窗口》(如圖6.5所示),這樣在放大波形是就不會顯示波形的縮放圖譜了,再次執行此命令則是顯示波形否所放圖譜。圖6.5 縮放窗口開關6.4 建立試驗在主界面菜單欄處選擇《試驗報告》->《試驗列表》,彈出“實驗列表”窗口(如圖6.6所示),點擊《添加試驗》,然后在相應的空白處輸入“試品名稱”、“試品型號”、“試驗人員”、“試驗日期”、等基本情況,點擊《完成》按鈕(如圖6.7所示)添加試驗完成。或者也可以從試驗列表里選擇已經建立的試驗項目(如圖6.8所示),可以點擊《修改》以修改試驗信息。填寫或選擇完成后關閉即可。圖6.6圖6.7圖6.86.5 參考波形在主界面菜單欄處選擇《試驗報告》->《參考波形》,可彈出《參考波形》面板(如圖6.9),其中列舉了幾種常見的放電類型和干擾源類型。圖6.96.5 設置參數點擊《設置參數》->《設置》(如圖6.10),或者點擊快捷菜單的圖標,彈出參數設置窗口


<江蘇>天正華意電氣設備有限公司 江蘇變壓器局放測試裝置品牌企業

江蘇手持式超聲波局部放電檢測儀 自檢及系統信息儀器啟動后,系統會進行自檢,自檢完成后,顯示屏會顯示下列信息:?自檢測試結果-顯示加電自檢測試結果,顯示正常或失敗。如果儀器自檢失敗,則列出故障點,請根據故障類型相應處理,若無法處理,則應將儀器返廠修理。?設備型號—顯示設備型號名稱。?設備編號—顯示設備編號信息。?軟件版本號—顯示儀器上安裝的當前軟件的版本。?序列號—顯示當前儀器序列號另外開機后按【設置】→【系統信息】鍵進入系統信息界面,瀏覽系統信息。5.4軟件主窗口圖5-3系統軟件主窗口介紹圖?狀態信息—顯示當前測量的狀態:測量方式,測量模式,同步方式,運行狀態,USB狀態,時間,電池電量。?當前數據—顯示當前測量的數據:當前測量模式下的圖譜,背景值,峰值讀數,報警歷史,歷史讀數,報警指示等測量實時測量信息。?操作指示—顯示當前模式下按鍵所對應的操作,F1→【停止】,F2→【歷史】,F4→【設置】,↑↓→【幅值縮放】,←→ →【切換顯示】,取消←→【查看記錄】。5.5設置進入系統主界面后,按【設置】鍵進入設置界面,按或鍵選擇要修改的項目,選中項目后按或鍵對選中的項目進行修改。其中特殊項:設備名稱、任務編號和日期時間,對其進行修改時需按下述步驟:首先按或鍵選擇要修改的項目;然后按或鍵選擇要修改的具體位置,待修改位置光標閃爍后,按或鍵對該位置的值進行修改,修改完畢后按或鍵調整光標到沒有閃爍區域,按或鍵選擇要修改的其他項目。

<江蘇>天正華意電氣設備有限公司
