發電機特性綜合測試儀,【天正華意電氣設備(潮州市分公司)tianzh3611-6】為您提供發電機特性綜合測試儀今日新聞,更重要的是,我們實行廠家直銷模式,避免了中間環節,從而為客戶節省成本,確保您獲得具競爭力的價格。歡迎您隨時來廠選購,親身體驗我們的產品和服務。聯系人:楊經理,地址:平度市平安路2號。

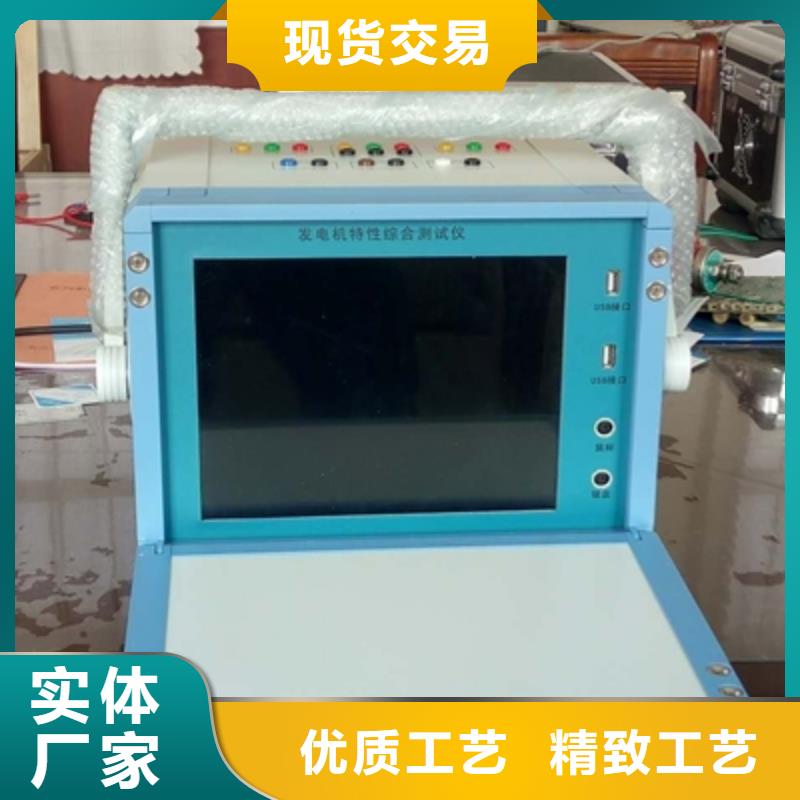

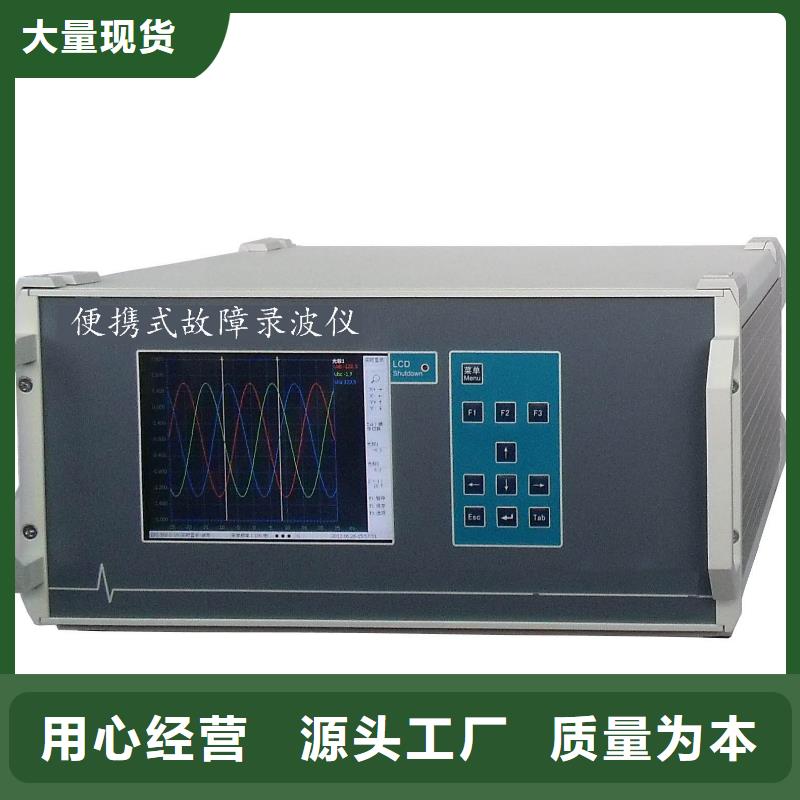

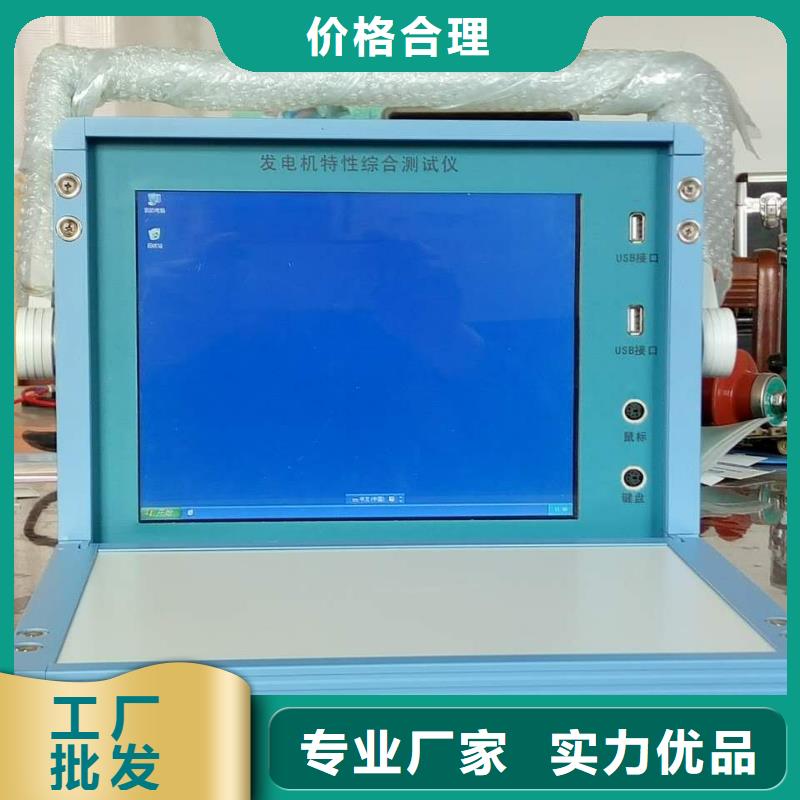

發電機特性綜合測試儀硬件特點儀器的硬件系統特性和技術參數如下：1 48路低電壓／電流模擬量采集，電壓輸入范圍-10V~10V，-200V~200V，-400V~400V，電流輸入范圍-20mA~20mA，1路模擬量-100mV~100mV輸入通道（100mv通道允許輸入電壓10M第二章 儀器組成2.1硬件組成圖2 儀器面板便攜式錄波儀的儀器實物如圖1所示。儀器面板的詳細結構如圖2所示，面板上的區域功能如下。1）區域1是試驗接線區，所有的試驗接線都在該區域完成，對應的通道一次為:第1組模擬量通道 CH1 對應U1,COM1,I1第2組模擬量通道 CH2 對應U2,COM2,I2第3組模擬量通道 CH3 對應U3,COM3,I3第4組模擬量通道 CH4 對應U4,COM4,I4第5組模擬量通道 CH5 對應U5,COM5,I5第6組模擬量通道 CH6 對應U6,COM6,I6第7組模擬量通道 CH7 對應U7,COM7,I7第8組模擬量通道 CH8 對應U8,COM8,I8第9組模擬量通道 CH9 對應U9,COM9,I9第10組模擬量通道 CH10 對應U10,COM10,I10第11組模擬量通道 CH11 對應U11,COM11,I11第12組模擬量通道 CH12 對應U12,COM12,I122）區域2是電流通道保險，每個電流通道都裝有0.2A的保險管3）面板的右邊是12.1寸觸摸顯示屏，可以通過觸摸屏完成對儀器的所有控制。4）右下方展示了儀器的面板鍵盤，接盤結構如圖3所示，詳細的按鍵功能

發電機特性綜合測試儀系數表校正如果發現某個通道的數據與校正表的數據有差別，可點擊軟件運行后的《選項》菜單中的“系數表”，通過更改通道系數來校正通道。比如：發現If通道或Ilf通道的值偏小，假如測量值為800A，校正值為1000A，用校正值/測量值1000/800＝1.25，與該通道系數相乘，得到的值添入該通道系數欄中。原通道系數為1，乘得到的比值1.25，1×1.25＝1.25，用1.25替換原通道系數1。同樣，如果發現Vab或Ia的測量值與校正值有偏差，可用（校正值/測量值）得到的值與該通道系數相乘，得到的值替換原系數。比如Vab的測量值為1000V，校正值為800 V，用校正值/測量值800/1000＝0.8，與該通道系數（150）相乘（0.8×150＝120），用得到的值120替換原通道系數150。在通道系數校正之后，點擊右上角的確定按鈕。九、注意事項1、在進行發電機空載和短路試驗時，在每個測試點上需停留10多秒鐘，以保證測試的準確性，尤其是在曲線的下降階段。圖A 在測試點上未停留足夠時間造成的畸點。圖 B 正常測量圖形2、直流通道在不使用時，用短路線短接。3、接線完畢后，一定要檢查是否接好，尤其是電流二次量。

發電機特性綜合測試儀 通道與坐標設置完成通道名稱定義，單位定義，顏色設置，是否顯示，信號坐標范圍，時間軸范圍，當前坐標系配置等設置功能。其中通道設置如圖13所示，其中通道1，通道2……通道12對應儀器主機面板的CH1，CH2…..CH12等12個物理通道，通道名稱文本框是信號通道在該試驗模板中的物理量名稱，后面緊跟的是物理量的單位，展示時曲線的顏色， 當是否顯示復選框選中時，曲線將顯示在示波器中，否則曲線將不在示波器中展示。圖14 示波器的坐標設置坐標設置對話框如圖14所示,通過小值和值來定義當前信號展示時的坐標范圍，調整坐標范圍可以實現對曲線的放大和縮小，通道小數點位數用于控制示波器數據展示和分析時小數點位數，此項決定了此通道數據在系統中展示時所使用的小數點位數。X軸設置即為時間軸的范圍設置，將X坐標小數點增多將可以增加時間分析的分辨率。坐標系選擇可以選擇4條曲線的坐標作為當前顯示的坐標系。當設置的X軸范圍超過限制時，儀器會自動調整至允許設置的值。2） 圖形的放大與縮小儀器提供四種方式對當前窗口的波形進行放大與縮小，種方式是使用示波器左邊快捷工具欄的放大與縮小工具，第二種方式是調整波形的坐標范圍，第三種通過按下鼠標或者一直按觸摸屏在LCD上繪制一個矩形區域以實現對圖形的縮放，第四種是通過示波器右邊快捷工具欄對特定曲線進行放大和縮小。其中波形放大，縮小和矩形區域縮放控制這兩種方式是針對當前窗口的所有信號進行的操作，而坐標調整和特定曲線的縮放則是針對特定的某一條曲線，并且對特定曲線的縮放只影響Y坐標的調整3) X軸放大與縮小X軸的放大與縮小操作是指調整當前示波器圖形的時間窗口，并不改變曲線的Y軸坐標范圍。4）圖形定位在示波器左邊快捷工具欄可以啟動或者關閉數據定位操作，啟動數據定位操作后，示波器中會顯示一條定位紅線如圖22所示，示波器數據框會顯示當前紅線對應的時間，以及該時刻各個通道的數值
