【天正華意電氣設備(怒江市分公司)tianzh3611-6】是專業的絕緣油介電強度測試儀生產廠家,我們支持定制加工,無論您的需求大小,我們都能滿足。歡迎廣大客戶蒞臨指導參觀,聯系人:楊經理,地址:平度市平安路2號。

絕緣油介電強度測試儀菜單功能6.1 菜單界面功能一覽表6.2 設置在主界面按動“”鍵進入設置主界面。可以進行測試設置(測試流速、測試次數、測試間隔、測試體積、沖洗體積、沖洗時間)、報警設置（各種測試標準下的報警級別）、存儲設置（是否打印數據、是否自動存儲、儀器內部存儲或U盤存儲）、時間設置、校準等操作。按動“”鍵選擇對應的設置進入設置界面；按動“”鍵進入相應的設置選項；按動“”鍵進入存儲數據查看界面；按動“”鍵返回測試主界面。6.2.1 測試設置 在設置主界面按動“”鍵到測試設置圖標，按動“”鍵進入測試設置界面。按動“”鍵，在各個設置選項間進行切換；按動“”鍵設置選中的數據。流速設置：設定當前通過儀器的檢品流速；測試體積：設置檢測體積；次數：設置檢測次數（當設定值為0，且測試時間間隔不為0時不計測試次數，一直測試，直到達到報警條件才會停止測試）；測試間隔：設定測試與測試之間的等待間隔；沖洗體積與沖洗時間：分別用來設置沖洗體積和沖洗時間，沖洗體積優先級高于沖洗時間，如果兩個設置項均被設置，則沖洗體積設定值有效，沖洗時間設置無效。按動“”鍵保存當前的設置直接返回到設置主界面；按動“”鍵不保存修改內容直接返回到設置主界面。

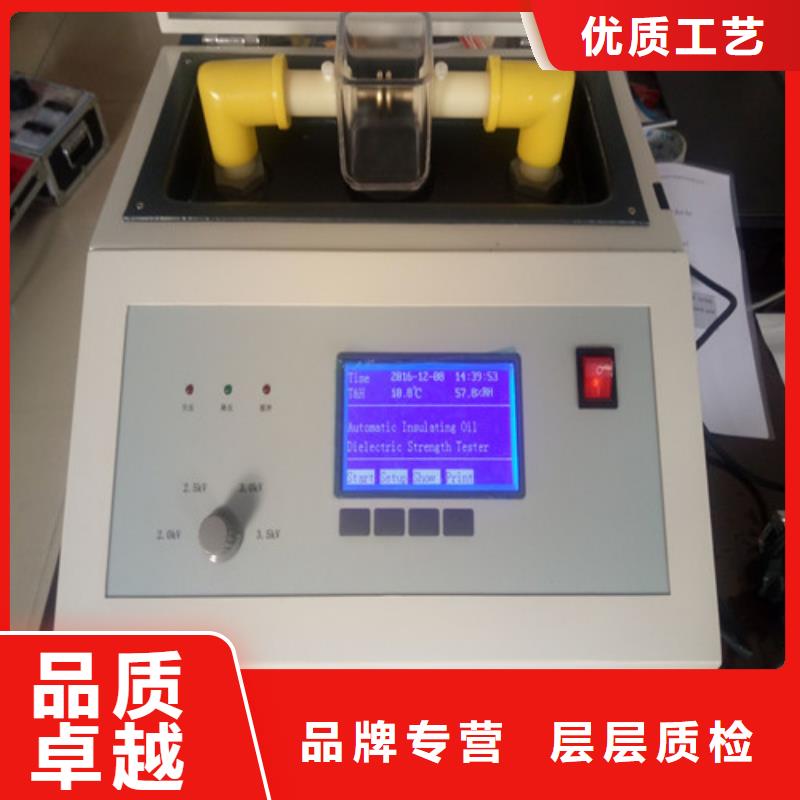

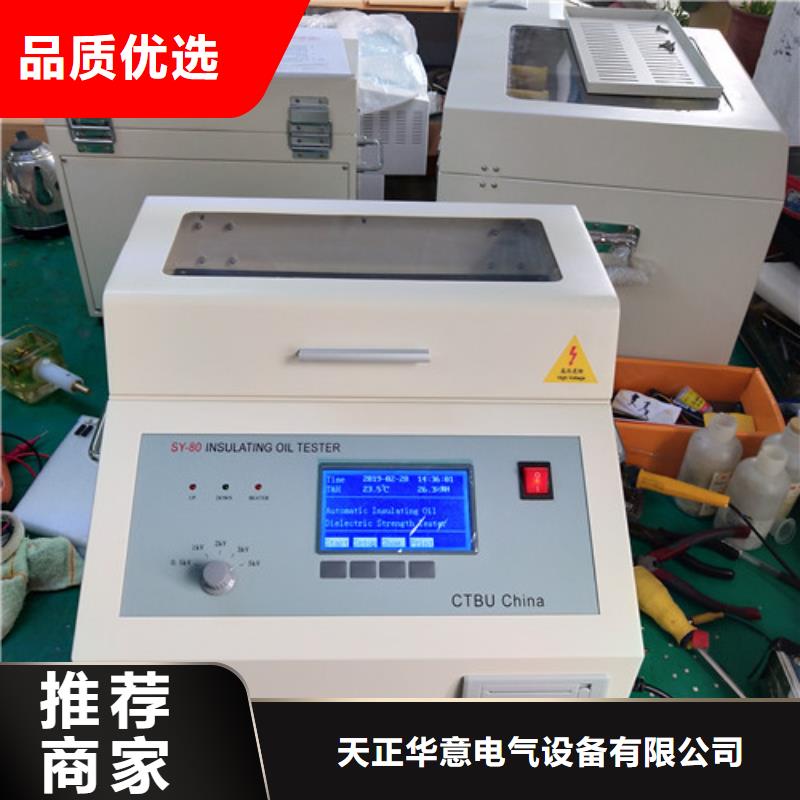

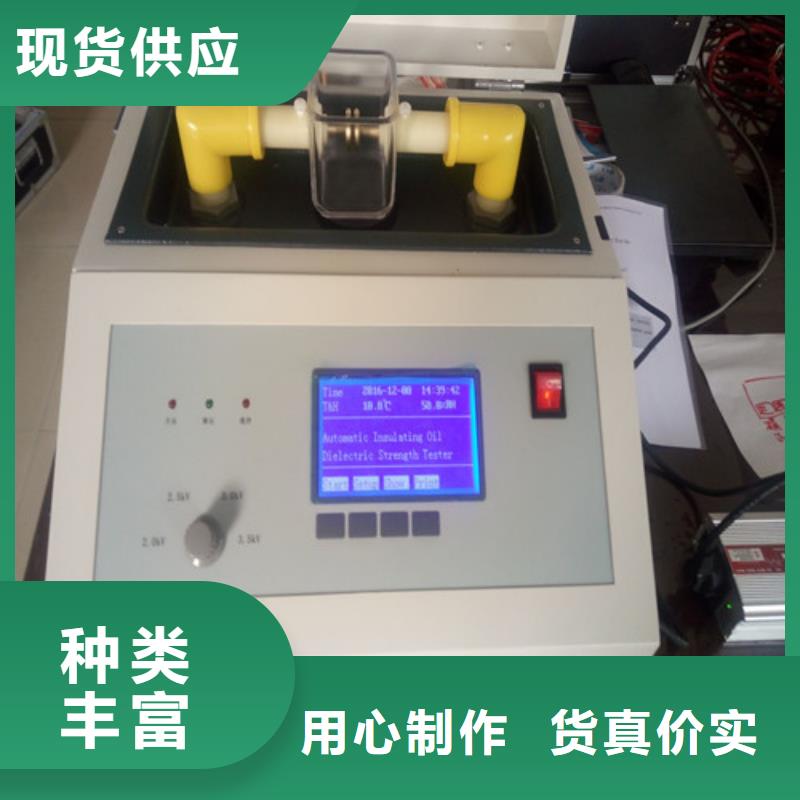

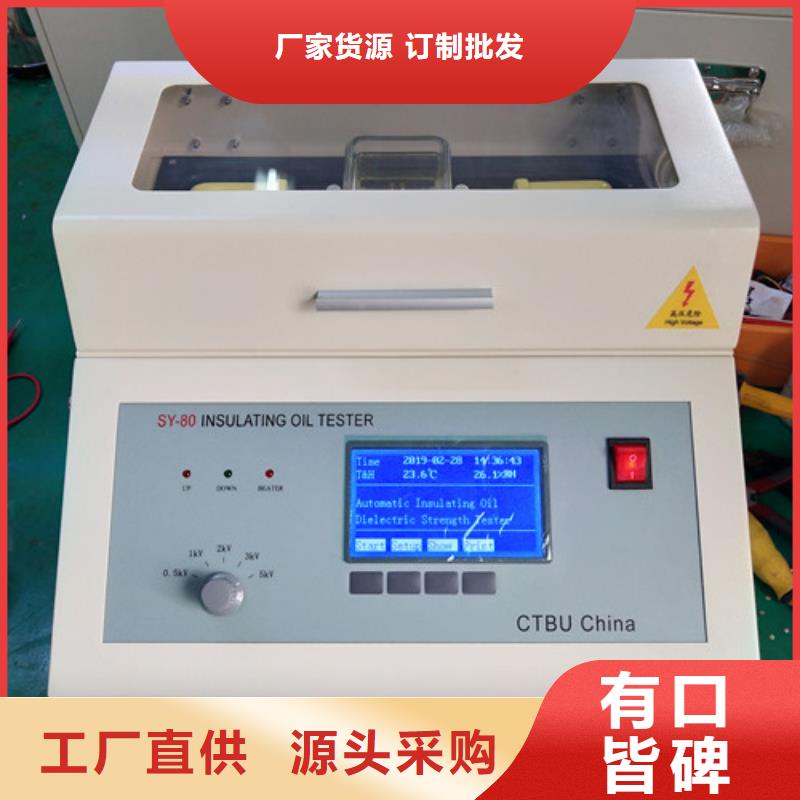

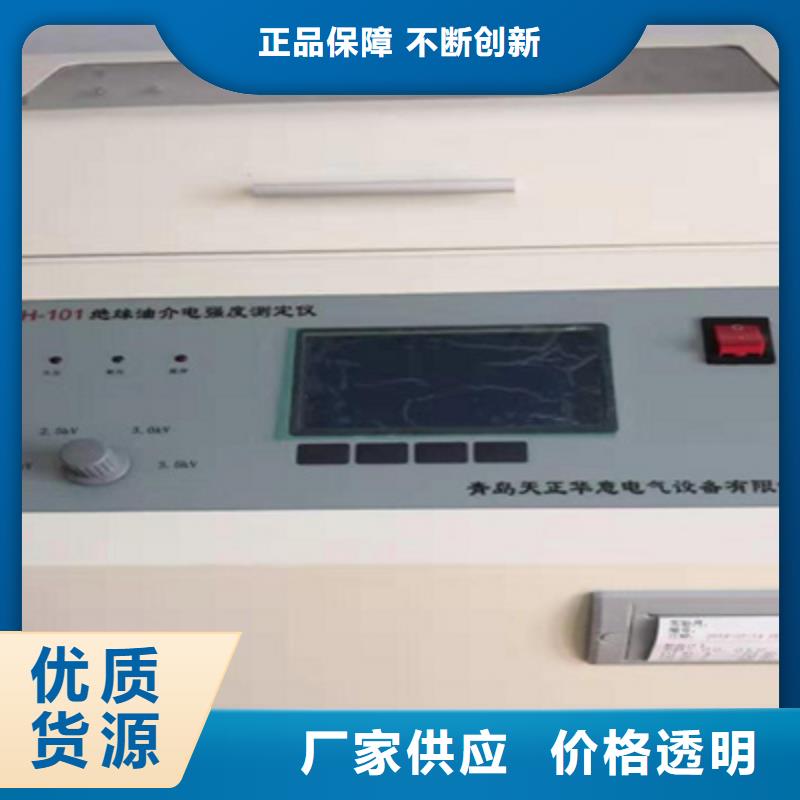

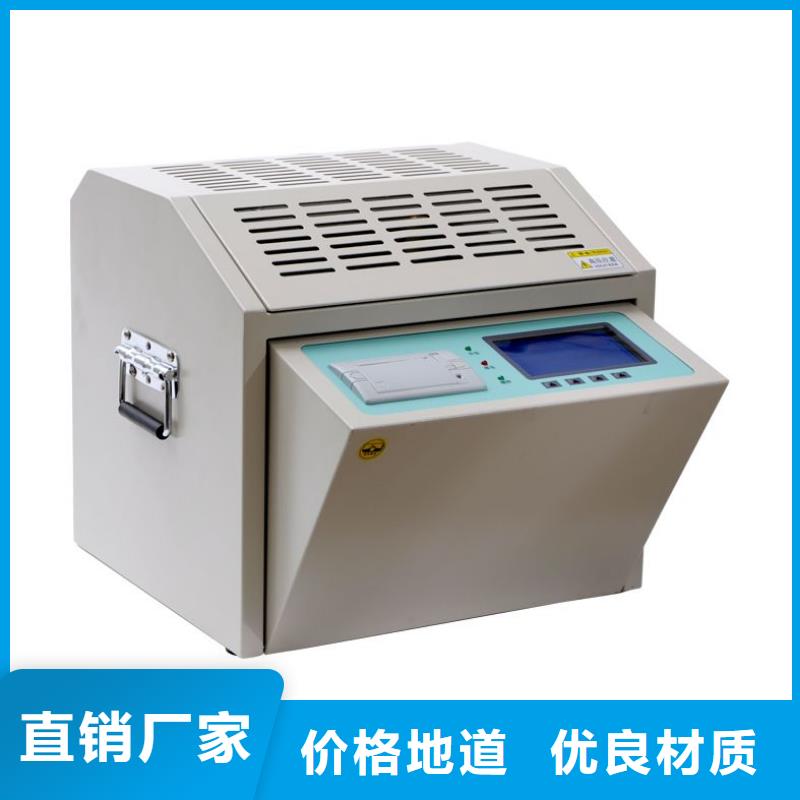

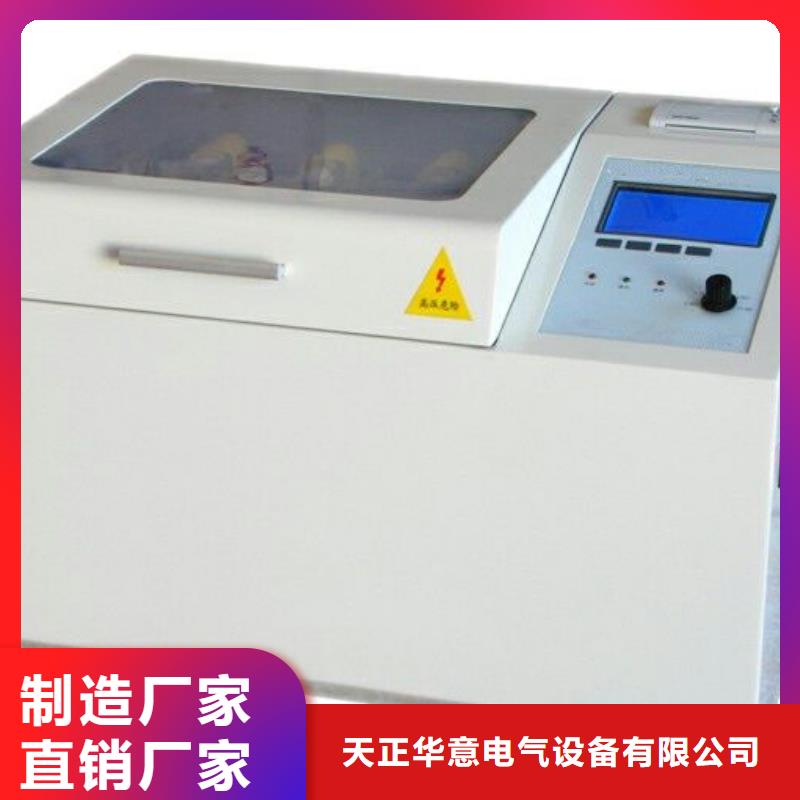

絕緣油介電強度測試儀本系列絕緣油介電強度測試儀是我公司全體科研技術人員，依據標準GB507-1986及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5kVA2. 升壓速度 2.0 kV/s 2.05kV/s 3.0 kV/s，3.5 kV/s 5.0 kV/s任選 誤 差 0.1kV/s3. 輸出電壓 0～100 kV4. 電源畸變率＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 長410 mm；寬390 mm； 高380 mm8. 儀器重量 26 kg四、使用條件 1. 環境溫度 0～40℃2. 相對濕度 ≤ 85％3. 工作電源 AC 220V ± 20％4. 電源頻率 50 Hz ± 5 Hz5. 功率消耗 ＜200 W五、機箱及面板部件說明1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印測試結果；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮?xí)r表示相關操作步驟正在進行中；

絕緣油介電強度測試儀沖洗完畢后，打開系統，避免 O 型圈等長時間暴露在有機蒸汽中。f) 測量結果按(1)式計算，即式中：c——被測油樣中某尺寸范圍的顆粒數量，個/100mL：—某尺寸范圍的粒徑若干次平行測量結果的平均值，個/100mL；——稀釋液中某尺寸范圍的顆粒數量，個/100mL；——油樣體積，mL；——稀釋液體積，mL。g) 精密度：3 次平行測量中，大于 5μm 顆粒總數的相對誤差為±6％。h) 試驗結果：以 3 次測量結果的平均值作為結果值。3.3 注意事項a) 從設備的取樣閥取樣時，先放油將取樣閥沖洗干凈。在不改變流量的情況下，取油至專用采樣瓶的 4/5 容積處。如有的設備不能連接導管取樣時，應盡量縮短開瓶時間，取樣后，先移走取樣瓶，然后再關閉取樣閥。油樣應密封保存，不要倒置測試時再啟封。b) 每年校準一次顆粒數檢測儀，并按照粒徑大小，檢查和重新定標。c) 被測油樣的黏度過大，可用清潔液將油樣稀釋后，重新脫氣、測量。d) 測試前檢查絕緣油中應無可見的顆粒雜質。3.4 檢測驗收a) 檢查試驗數據與試驗記錄是否完整、正確。b) 恢復試驗儀器設備到試驗前狀態。4 檢測數據分析與處理500kV 及以上變壓器、電抗器油中大于 5μm 污染顆粒數不超過 3000 個/100mL，則認為試驗合格。如果油中大于 5μm 污染顆粒數有明顯的增長趨勢，應縮短檢測周期，加強監控。當油中大于 5μm 顆粒數超過標準時，應進行濾油處理。5 檢測報告檢測結束后，應在 15 個工作日內將檢測報告整理完畢并錄入 PMS 系統，檢測報告格式見附錄 A 。
